Standard-Rillenkugellager

Rillenkugellager mit niedrigem Reibungskoeffizienten, hoher Grenzdrehzahl, verschiedenen Größen und Formen eignen sich für Präzisionsinstrumente, geräuscharme Motoren, Automobile, Motorräder und allgemeine Maschinen und werden am häufigsten in der Maschinenindustrie eingesetzt.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

GCr15、5200、100Cr6、SUJ2

Innenringdurchmesser

3mm-1500mm

Außenringdurchmesser

10mm-1920mm

Gewicht

0.0007kg-500kg

Marke

QIBR/OEM/Neutral

Verpackung

QIBR/Standard-Industrieverpackung/OEM

Anwendungen

Werkzeugmaschinenspindel, Zentrifuge, Druckerhöhungspumpe, Ölpumpe, Gebläse, verschiedene Getriebe, Laborgerät

Standard-Rillenkugellager

Filter

Nr. Produkt Produktnummer Dynamische Tragzahl Statische Tragzahl Innendurchmesser (d) Masse Außendurchmesser (D) Breite (B)
801 6326 6326 M 229 KN 216 KN 130 mm 17.5 kg 280 mm 58 mm
802 61828 61828 2RZ 39 KN 46.5 KN 140 mm 0.99 kg 175 mm 18 mm
803 61828 61828 2RS1 39 KN 46.5 KN 140 mm 0.99 kg 175 mm 18 mm
804 61928/ 61928 66.3 KN 72 KN 140 mm 1.7 kg 190 mm 24 mm
805 61928 61928 MA 66.3 KN 72 KN 140 mm 2 kg 190 mm 24 mm
806 61828/ 61828 39 KN 46.5 KN 140 mm 0.82 kg 175 mm 18 mm
807 16028/ 16028 80.6 KN 86.5 KN 140 mm 2.55 kg 210 mm 22 mm
808 6028/ 6028 111 KN 108 KN 140 mm 3.45 kg 210 mm 33 mm
809 6028 6028 M 111 KN 108 KN 140 mm 4 kg 210 mm 33 mm
810 6028 6028 2RS1 111 KN 108 KN 140 mm 3.55 kg 210 mm 33mm

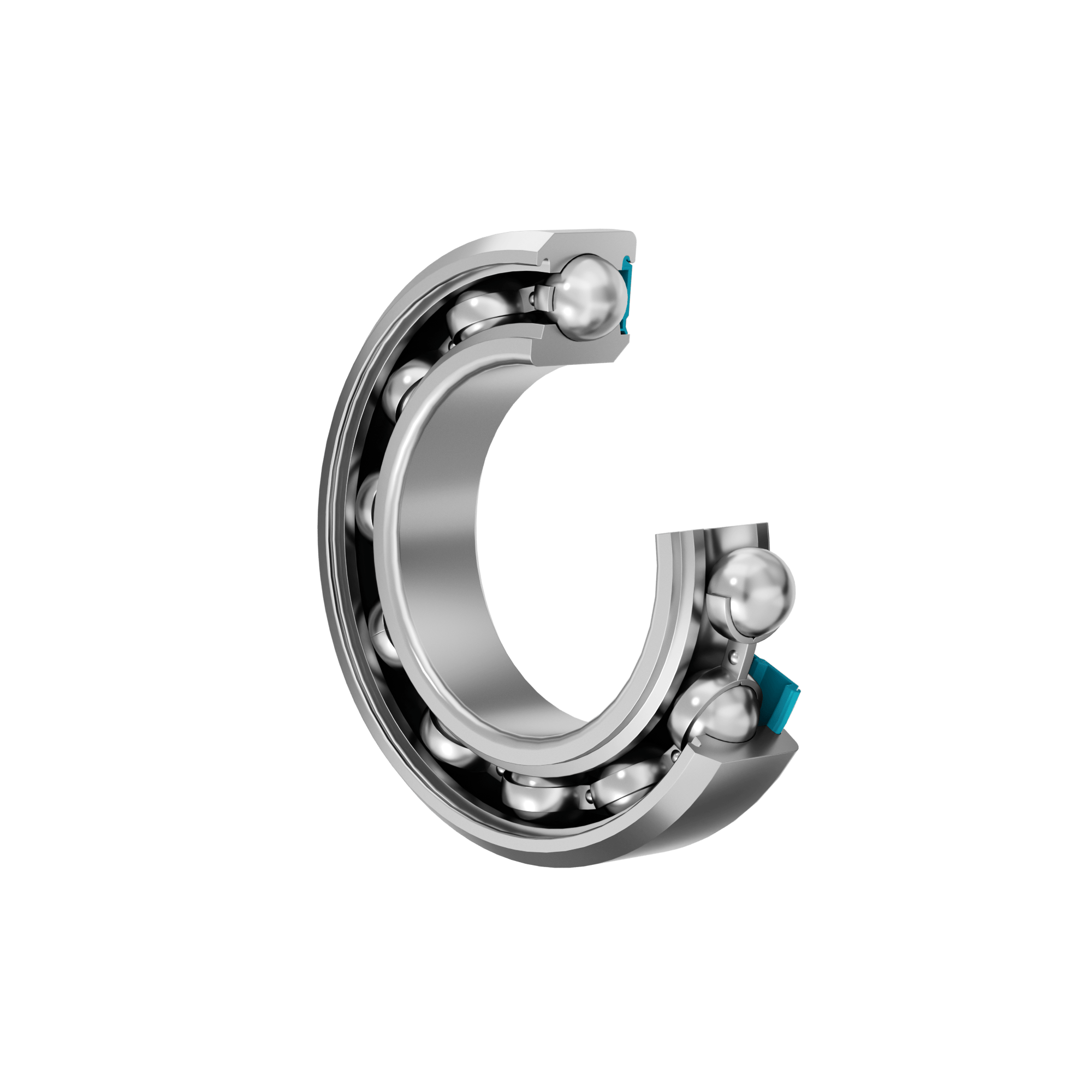

811 6028 6028 RS1 111 KN 108KN 140 mm 3.55 kg 210 mm 33 mm
812 6028 6028 2Z 111 KN 108 KN 140 mm 3.55 kg 210 mm 33 mm
813 6028 6028 Z 111 KN 108 KN 140 mm 3.55 kg 210 mm 33 mm
814 6228/ 6228 165 KN 150 KN 140 mm 7.75 kg 250 mm 42 mm
815 6228 6228 MA 165 KN 150 KN 140 mm 9.4 kg 250 mm 42 mm
816 6328/ 6328 251 KN 245 KN 140 mm 18.5 kg 300 mm 62 mm
817 6328 6328 M 251 KN 245 KN 140 mm 21 kg 300 mm 62 mm
818 61830/ 61830 48.8 KN 61 KN 150 mm 1.2 kg 190 mm 20 mm
819 61830 61830 MA 48.8 KN 61 KN 150 mm 1.35 kg 190 mm 20 mm
820 61930 61930 MA 88.4 KN 93 KN 150 mm 3.05 kg 210 mm 28 mm
821 16030/ 16030 92.2 KN 98 KN 150 mm 3.15 kg 225 mm 24 mm
822 6030/ 6030 92.2 KN 98 KN 150 mm 4.3 kg 225 mm 35 mm
823 6030 6030 M 92.2 KN 98 KN 150 mm 3.15 kg 225 mm 35 mm
824 6030 6030 2RS1 92.2 KN 98 KN 150 mm 4.35 kg 225 mm 35 mm
825 6030 6030 RS1 92.2 KN 98 KN 150 mm 4.35 kg 225 mm 35 mm
826 6030 6030 2Z 92.2 KN 98 KN 150 mm 4.4 kg 225 mm 35 mm
827 6030 6030 Z 92.2 KN 98 KN 150 mm 4.4 kg 225 mm 35 mm
828 6230/ 6230 174 KN 166 KN 150 mm 10 kg 270 mm 45 mm
829 6230 6230 M 174 KN 166 KN 150 mm 11.5 kg 270 mm 45 mm
830 6330 6330 M 276 KN 285 KN 150 mm 25.5 kg 320 mm 65 mm
831 6330/ 6330 276 KN 285 KN 150 mm 23 kg 320 mm 65 mm
832 61932/ 61932 92.3 KN 98 KN 160 mm 2.7 kg 220 mm 28 mm
833 61932 61932 MA 92.3 KN 98 KN 160 mm 3.2 kg 220 mm 28 mm
834 61832/ 61832 49.4 KN 64 KN 160 mm 1.25 kg 200 mm 20 mm
835 16032/ 16032 99.5 KN 108 KN 160 mm 3.65 kg 240 mm 25 mm
836 6032 6032 M 143 KN 143 KN 160 mm 6 kg 240 mm 38 mm
837 6032/ 6032 143 KN 143 KN 160 mm 5.2 kg 240 mm 38 mm
838 6032 6032 2RS1 143 KN 143 KN 160 mm 5.3 kg 240 mm 38 mm
839 6032 6032 RS1 143 KN 143 KN 160 mm 5.3 kg 240 mm 38 mm
840 6032 6032 2Z 143 KN 143 KN 160 mm 5.4 kg 240 mm 38 mm
841 6032 6032 Z 143 KN 143 KN 160 mm 5.4 kg 240 mm 38 mm
842 6232/ 6232 186 KN 186 KN 160 mm 13 kg 290 mm 48 mm
843 6232 6232 M 186 KN 186 KN 160 mm 14 kg 290 mm 48 mm
844 6332/ 6332 276 KN 285 KN 160 mm 26 kg 340 mm 68 mm
845 6332 6332 M 276 KN 285 KN 160 mm 30 kg 340 mm 68 mm
846 61834/ 61834 61.8 KN 78 KN 170 mm 1.65 kg 215 mm 22 mm
847 61934 61934 MA 93.6 KN 106 KN 170 mm 3.35 kg 230 mm 28 mm
848 16034/ 16034 119 KN 129 KN 170 mm 5 kg 260 mm 28 mm
849 6034/ 6034 168 KN 173 KN 170 mm 7 kg 260 mm 42 mm
850 6034 6034 M 168 KN 173 KN 170 mm 8.15 kg 260 mm 42 mm
851 6234/ 6234 212 KN 224 KN 170 mm 16 kg 310 mm 52 mm
852 6234 6234 M 212 KN 224 KN 170 mm 17.5 kg 310 mm 52 mm
853 6334/ 6334 312 KN 340 KN 170 mm 31 kg 360 mm 72 mm
854 6334 6334 M 312 KN 340 KN 170 mm 35 kg 360 mm 72 mm
855 61836/ 61836 62.4 KN 81.5 KN 180 mm 1.75 kg 225 mm 22 mm
856 61936/ 61936 62.4 KN 81.5 KN 180 mm 5 kg 250 mm 33 mm
857 61936 61936 MA 62.4 KN 81.5 KN 180 mm 5 kg 250 mm 33 mm
858 6036/ 6036 190 KN 200 KN 180 mm 9.1 kg 280 mm 46 mm
859 16036/ 16036 138 KN 146 KN 180 mm 6.5 kg 280 mm 31 mm
860 6036 6036 M 190 KN 200 KN 180 mm 10.5 kg 280 mm 46 mm
861 6236/ 6236 229 KN 240 KN 180 mm 16 kg 320 mm 52 mm
862 6236 6236 M 229 KN 240 KN 180 mm 18 kg 320 mm 52 mm
863 6336/ 6336 351 KN 405 KN 180 mm 36.5 kg 380 mm 75 mm
864 6336 6336 M 351 KN 405 KN 180 mm 41 kg 380 mm 75 mm
865 61838/ 61838 76.1 KN 98 KN 190 mm 2.25 kg 240 mm 24 mm
866 61938/ 61938 117 KN 134 KN 190 mm 4.5 kg 260 mm 33 mm
867 61938 61938 MA 117 KN 134 KN 190 mm 5.2 kg 260 mm 33 mm
868 16038/ 16038 148 KN 166 KN 190 mm 6.9 kg 290 mm 31 mm
869 6038/ 6038 195 KN 216 KN 190 mm 9.55 kg 290 mm 46 mm
870 6038 6038 M 195 KN 216 KN 190 mm 11 kg 290 mm 46 mm
871 6238 6238 M 255 KN 280 KN 190 mm 21.5 kg 340 mm 55 mm
872 6238/ 6238 255 KN 280 KN 190 mm 19.5 kg 340 mm 55 mm
873 6338/ 6338 371 KN 430 KN 190 mm 42 kg 400 mm 78 mm
874 6338 6338 M 371 KN 430 KN 190 mm 47.5 kg 400 mm 78 mm
875 61840/ 61840 76.1 KN 102 KN 200 mm 2.35 kg 250 mm 24 mm
876 61940/ 61940 148 KN 166 KN 200 mm 6.3 kg 280 mm 38 mm
877 61940 61940 MA 148 KN 166 KN 200 mm 7.3 kg 280 mm 38 mm
878 16040/ 16040 168 KN 190 KN 200 mm 8.8 kg 310 mm 34 mm
879 6040/ 6040 216 KN 245 KN 200 mm 12.5 kg 310 mm 51 mm
880 6040 6040 M 216 KN 245 KN 200 mm 14 kg 310 mm 51 mm
881 6240/ 6240 270 KN 310 KN 200 mm 23.5 kg 360 mm 58 mm
882 6240 6240 M 270 KN 310 KN 200 mm 26 kg 360 mm 58 mm
883 61844/ 61844 78 KN 110 KN 220 mm 2.55 kg 270 mm 24 mm
884 61944/ 61944 151 KN 180 KN 220 mm 6.8 kg 300 mm 38 mm
885 61944 61944 M 151 KN 180 KN 220 mm 7.95 kg 300 mm 38mm
886 16044/ 16044 174 KN 204 KN 220 mm 11.5 kg 340 mm 37 mm
887 6044/ 6044 247 KN 290 KN 220 mm 16 kg 340 mm 56 mm
888 6044 6044 M 247 KN 290 KN 220 mm 18.5 kg 340 mm 56 mm
889 6244/ 6244 296 KN 365 KN 220 mm 33.5 kg 400 mm 65 mm
890 6244 6244 M 296 KN 365 KN 220 mm 36.5 kg 400 mm 65 mm
891 6344 6344 M 410 KN 520 KN 220 mm 73 kg 460 mm 88 mm
892 61848/ 61848 108 KN 150 KN 240 mm 3.9 kg 300 mm 28 mm
893 61948/ 61948 159 KN 200 KN 240 mm 7.3 kg 320 mm 38 mm
894 61948 61948 MA 159 KN 200 KN 240 mm 8.55 kg 320 mm 38 mm
895 16048/ 16048 203 KN 255 KN 240 mm 12.5 kg 360 mm 37 mm
896 16048 16048 MA 203 KN 255 KN 240 mm 14 kg 360 mm 37 mm
897 6048/ 6048 255 KN 315 KN 240 mm 17 kg 360 mm 56 mm
898 6048 6048 M 255 KN 315 KN 240 mm 19.5 kg 360 mm 56 mm
899 6248 6248 M 358 KN 465 KN 240 mm 51 kg 440 mm 72 mm
900 6348 6348 M 442 KN 585 KN 240 mm 97 kg 500 mm 95 mm

Merkmale und Vorteile der QIBR Standard-Rillenkugellager

QIBR Standard-Rillenkugellager lösen viele wichtige Probleme in verschiedenen Bereichen, hauptsächlich in den folgenden:

1. Reibungsloser Betrieb: Da der Kontakt zwischen dem Wälzkörper (Kugel) und der Laufbahn der Punktkontakt ist und das Spiel gering ist, erzeugen Rillenkugellager während des Betriebs geringe Reibung, laufen sehr ruhig und geräuscharm.

2. Anpassungsfähig an Hochgeschwindigkeitsbetrieb: Aufgrund der kugelförmigen Wälzkörper und der relativ glatten Laufbahnoberfläche haben Rillenkugellager gute Stabilität und geringen Temperaturanstieg bei Hochgeschwindigkeitsbetrieb, wodurch sie für Hochgeschwindigkeitsgeräte geeignet sind.

3. Gute Dichtungsleistung: Standard-Rillenkugellager können in der Regel mit Dichtungen ausgestattet werden, um das Eindringen von Verunreinigungen in das Lager zu verhindern, das Schmierfett in gutem Zustand zu halten und die Lebensdauer des Lagers zu verbessern.

4. Einfache Struktur: Rillenkugellager bestehen aus Innen- und Außenring, Wälzkörpern (Kugeln) und Käfig. Sie haben eine einfache und kompakte Struktur und sind leicht herzustellen und zu warten.

5. Hohe Tragfähigkeit: Rillenkugellager können großen Radiallasten und auch bestimmten Axiallasten standhalten. Für die meisten Anwendungen ist die Tragfähigkeit von Rillenkugellagern relativ hoch.

Leistungsverbesserung und Lösungen für QIBR Standard-Rillenkugellager

1. Optimierung des Schmiermittels: Das geeignete Schmiermittel oder Fett wird ausgewählt und die entsprechende Zugabe und Mischung werden vorgenommen, damit die Reibung verringert und die Verschleißfestigkeit verbessert wird. Die Verwendung von synthetischen Schmiermitteln oder Nanoschmiermitteln kann die Effizienz und Lebensdauer des Lagers erheblich verbessern.

2. Optimierung der Laufbahnen: Durch die Optimierung der Laufbahngeometrie der Innen- und Außenringe, wie z. B. die Erhöhung der Präzision der Laufbahn und die Verbesserung der Oberflächengüte, werden Reibung und Energieverlust reduziert, wodurch die Betriebseffizienz des Lagers verbessert wird.

3. Verbesserung der Qualität der Wälzkörper: Durch die Verbesserung der Glätte und Härte der Wälzkörperoberfläche können Reibung und Verschleiß reduziert werden. Die Verwendung von hochpräzisen Wälzkörpern (z. B. Keramik) kann die Betriebsleistung des Lagers erheblich verbessern.

4. Korrosionsbeständiges Design: Für anspruchsvollere Arbeitsumgebungen (z. B. Schifffahrt, Chemie usw.) können Edelstahl, korrosionsbeständige Beschichtungen oder Oberflächenbehandlungsverfahren eingesetzt werden, um die Korrosionsbeständigkeit der Lager zu verbessern.

Hauptanwendungsbereiche der QIBR Standard-Rillenkugellager

1. Elektromotoren

Rillenkugellager werden häufig in Elektromotoren eingesetzt, insbesondere in kleinen und Miniatur-Elektromotoren, wo sie den Rotor stützen und ihn durch die Lagerung der rotierenden Teile des Motors in Bewegung halten.

2. Automobilindustrie

Radnabenlager: Rillenkugellager werden häufig in Autorädern eingesetzt, um die Rotation des Rades zu unterstützen und hohen Radiallasten standzuhalten.

Motorkomponenten: Rillenkugellager bieten stabile Unterstützung und effiziente Rotation für Teile wie Kurbelwellen und Nockenwellen.

Getriebe: Rillenkugellager werden auch in Fahrzeuggetrieben eingesetzt, um einen reibungslosen Zahnradbetrieb zu gewährleisten.

3. Industriemaschinen

Werkzeugmaschinen: Rillenkugellager werden in Werkzeugmaschinenspindeln, Vorschubachsen und anderen Komponenten eingesetzt, um einen stabilen Hochgeschwindigkeitsbetrieb zu gewährleisten und Reibung und Verschleiß zu reduzieren.

Getriebesysteme: Rillenkugellager werden auch in Getriebekomponenten wie Kettenrädern und Riemenscheiben eingesetzt, um effiziente Kraftübertragung zu gewährleisten.

Pumpen und Kompressoren: Rillenkugellager werden häufig in Geräten wie Hydraulikpumpen und Luftkompressoren eingesetzt, um schweren Lasten standzuhalten und die Betriebseffizienz der Geräte zu verbessern.

4. Haushaltsgeräte

Waschmaschinen: Rillenkugellager werden in der Motorwelle und in den rotierenden Teilen der Trommel von Waschmaschinen eingesetzt, um einen reibungslosen Betrieb zu gewährleisten.

Elektrische Ventilatoren: Sie werden in elektrischen Ventilatormotoren eingesetzt, um einen reibungslosen und effizienten Betrieb zu gewährleisten.

Kühlschränke und Klimaanlagen: Rillenkugellager werden in den Kompressoren dieser Geräte eingesetzt, um einen stabilen Betrieb und lange Lebensdauer zu gewährleisten.

5. Schienenverkehr

Schienenfahrzeuge: Rillenkugellager werden in den Radlagern von Lokomotiven und Waggons eingesetzt, um die rotierende Last der Räder zu tragen und einen reibungslosen und effizienten Zugbetrieb zu gewährleisten.
