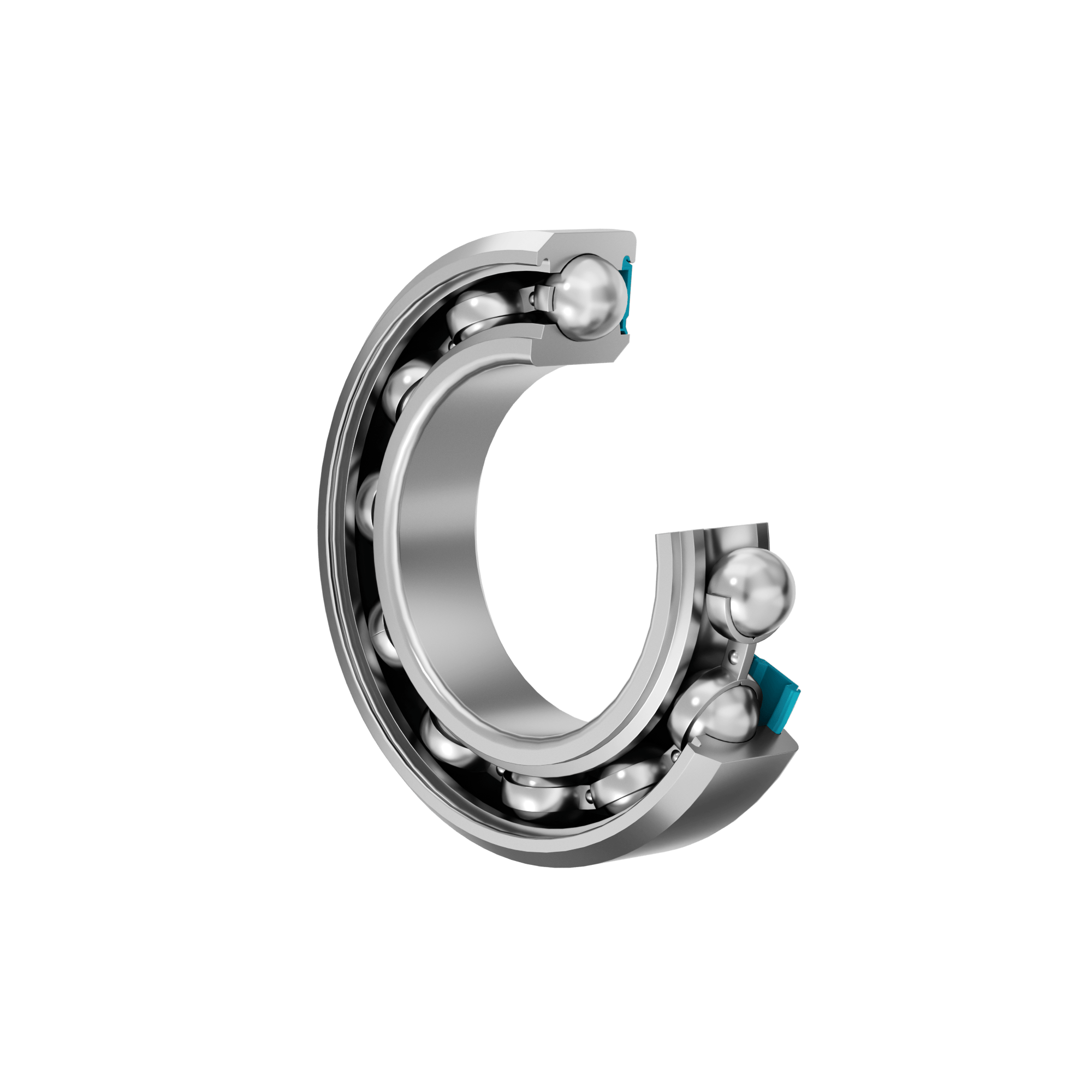

Standard-Rillenkugellager

Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

Standard-Rillenkugellager

Die am häufigsten verwendeten Materialien und Anwendungsoptionen für QIBR-Standard-Rillenkugellager in kommerziellen Anwendungen sind wie folgt:

Das QIBR-Standard-Rillenkugellager ist eine der gängigsten Arten von Wälzlagern und wird in verschiedenen mechanischen Geräten eingesetzt. Zu den für QIBR-Standard-Rillenkugellager verwendeten Materialien gehören:

  • Lagerstahl: Dies ist das am häufigsten verwendete Material mit hoher Tragfähigkeit und guter Verschleißfestigkeit, das für die meisten Anwendungen geeignet ist.
  • Edelstahl: Er weist gute Korrosionsbeständigkeit auf und eignet sich für den Einsatz in feuchten oder korrosiven Umgebungen.
  • Kohlenstoffstahl: Er wird seltener verwendet und aufgrund seiner geringen Kosten hauptsächlich in Low-End-Anwendungen eingesetzt.

Die Wahl dieser Materialien hängt von den Anforderungen der jeweiligen Anwendung ab, wie z. B. Tragfähigkeit, Korrosionsbeständigkeit und andere Faktoren.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

GCr15、5200、100Cr6、SUJ2

Inner ring diameter

3mm-1500mm

Outer ring diameter

10mm-1920mm

Weight

0.0007kg-500kg

Brand

QIBR/OEM/Neutral

Package

QIBR/Standard-Industrieverpackung/OEM

Applications

Werkzeugmaschinenspindel, Zentrifuge, Druckerhöhungspumpe, Ölpumpe, Gebläse, verschiedene Getriebe, Laborgerät

Standard-Rillenkugellager

Filter

Nr. Produkt Produktnummer Außendurchmesser (D) Innendurchmesser (d) Breite (B) Masse Grundlegende dynamische Tragzahl Grundlegende statische Tragzahl
593 6021 6021 RS1 160 mm 105 mm 26 mm 1.65 kg 76.1 KN 65.5 KN
594 6021 6021 2Z 160 mm 105 mm 26 mm 1.65 kg 76.1 KN 65.5 KN
595 6021 6021 Z 160 mm 105 mm 26 mm 1.65 kg 76.1 KN 65.5 KN
596 6221/ 6221 190 mm 105 mm 36 mm 3.8 kg 140 KN 104 KN
597 6221 6221 2Z 190 mm 105 mm 36 mm 3.9 kg 140 KN 104 KN
598 6221 6221 Z 190 mm 105 mm 36 mm 3.9 kg 140 KN 104 KN
599 6321/ 6321 225 mm 105 mm 49 mm 8.2 kg 182 KN 153 KN
600 61822 61822 2RS1 140 mm 110 mm 16 mm 0.6 kg 28.1 KN 26 KN
601 61822 61822 2RZ 140 mm 110 mm 16 mm 0.6 kg 28.1 KN 26 KN
602 61822/ 61822 140 mm 110 mm 16 mm 0.47 kg 28.1 KN 26 KN
603 61922/ 61922 150 mm 110 mm 20 mm 0.9 kg 43.6 KN 45 KN
604 16022/ 16022 170 mm 110 mm 19 mm 1.45 kg 60.5 KN 57 kN
605 6022/ 6022 170 mm 110 mm 28 mm 1.95 kg 85.2 KN 73.5 KN
606 6022 6022 2RS1 170 mm 110 mm 28 mm 2 kg 85.2 KN 73.5 KN
607 6022 6022 RS1 170 mm 110 mm 28 mm 2 kg 85.2 KN 73.5 KN
608 6022 6022 2Z 170 mm 110 mm 28 mm 2.05 kg 85.2 KN 73.5 KN
609 6022 6022 Z 170 mm 110 mm 28 mm 2.05 kg 85.2 KN 73.5 KN
610 6222/ 6222 200 mm 110 mm 38 mm 4.45 kg 151 KN 118 KN
611 6222 6222 2RS1 200 mm 110 mm 38 mm 4.6 kg 151 KN 118 KN
612 6222 6222 RS1 200 mm 110 mm 38 mm 4.6 kg 151 KN 118 KN
613 6222 6222 2Z 200 mm 110 mm 38 mm 4.6 kg 151 KN 118 KN
614 6222 6222 Z 200 mm 110 mm 38 mm 4.6 kg 151 KN 118 KN
615 6322/ 6322 240 mm 110 mm 50 mm 9.65 kg 203 KN 180 KN
616 61824 61824 2RS1 150 mm 120 mm 16 mm 0.65 kg 29.1 KN 28 KN
617 61824/ 61824 150 mm 120 mm 16 mm 0.51 kg 29.1 KN 28 KN
618 16024/ 16024 180 mm 120 mm 19 mm 1.55 kg 63.7 KN 64 KN
619 6024/ 6024 180 mm 120 mm 28 mm 2.1 kg 88.4 KN 80 KN
620 6024 6024 2RS1 180 mm 120 mm 28 mm 2.15 kg 88.4 KN 80 KN
621 6024 6024 RS1 180 mm 120 mm 28 mm 2.15 kg 88.4 KN 80 KN
622 6024 6024 2Z 180 mm 120 mm 28 mm 2.2 kg 88.4 KN 80 KN
623 6024 6024 Z 180 mm 120 mm 28 mm 2.2 kg 88.4 KN 80 KN
624 6224/ 6224 215 mm 120 mm 40 mm 5.25 kg 146 KN 118 KN
625 6224 6224 2RS1 215 mm 120 mm 40 mm 5.35 kg 146 KN 118 KN
626 6224 6224 RS1 215 mm 120 mm 40 mm 5.35 kg 146 KN 118 KN
627 6224 6224 2Z 215 mm 120 mm 40 mm 5.35 kg 146 KN 118 KN
628 6224 6224 Z 215 mm 120 mm 40 mm 5.35 kg 146 KN 118 KN
629 6324/ 6324 260 mm 120 mm 55 mm 12.5 kg 208 KN 186 KN
630 6324 6324 2RS1 260 mm 120 mm 55 mm 12.5 kg 208 KN 186 KN
631 61826 61826 2RS1 165 mm 130 mm 18 mm 0.93 kg 37.7 KN 43 KN
632 61826 61826 2RZ 165 mm 130 mm 18 mm 0.93 kg 37.7 KN 43 KN
633 61826/ 61826 165 mm 130 mm 18 mm 0.75 kg 37.7 KN 43 KN
634 61926/ 61926 180 mm 130 mm 24 mm 1.6 kg 65 KN 67 KN
635 16026/ 16026 200 mm 130 mm 22 mm 2.35 kg 83.2 KN 81.5 KN
636 6026/ 6026 200 mm 130 mm 33 mm 3.3 kg 112 KN 100 KN
637 6026 6026 2RS1 200 mm 130 mm 33 mm 3.3 kg 112 KN 100 KN
638 6026 6026 RS1 200 mm 130 mm 33 mm 3.3 kg 112 KN 100 KN
639 6026 6026 2Z 200 mm 130 mm 33 mm 3.3 kg 112 KN 100 KN
640 6026 6026 Z 200 mm 130 mm 33 mm 3.3 kg 112 KN 100 KN
641 6226/ 6226 230 mm 130 mm 40 mm 8.85 kg 156 KN 132 KN
642 6226 6226 2RS1 230 mm 130 mm 40 mm 6 kg 156 KN 132 KN
643 6226 6226 RS1 230 mm 130 mm 40 mm 6 kg 156 KN 132 KN
644 6326/ 6326 280 mm 130 mm 58 mm 15 kg 229 KN 216 KN
645 61828 61828 2RZ 175 mm 140 mm 18 mm 0.99 kg 39 KN 46.5 KN
646 61828/ 61828 175 mm 140 mm 18 mm 0.82 kg 39 KN 46.5 KN
647 16028/ 16028 210 mm 140 mm 22 mm 2.55 kg 80.6 KN 86.5 KN
648 6028/ 6028 210 mm 140 mm 33 mm 3.45 kg 111 KN 108 KN
649 6028 6028 2RS1 210 mm 33mm 3.55 kg 111 KN 108 KN
650 6028 6028 RS1 210 mm 140 mm 33 mm 3.55 kg 111 KN 108KN
651 6028 6028 2Z 210 mm 140 mm 33 mm 3.55 kg 111 KN 108 KN
652 6028 6028 Z 210 mm 140 mm 33 mm 3.55 kg 111 KN 108 KN
653 6228/ 6228 250 mm 140 mm 42 mm 7.75 kg 165 KN 150 KN
654 6328/ 6328 300 mm 140 mm 62 mm 18.5 kg 251 KN 245 KN
655 61830/ 61830 190 mm 150 mm 20 mm 1.2 kg 48.8 KN 61 KN
656 16030/ 16030 225 mm 150 mm 24 mm 3.15 kg 92.2 KN 98 KN
657 6030/ 6030 225 mm 150 mm 24 mm 4.3 kg 92.2 KN 98 KN
658 6030 6030 2RS1 225 mm 150 mm 24 mm 4.35 kg 92.2 KN 98 KN
659 6030 6030 RS1 225 mm 150 mm 24 mm 4.35 kg 92.2 KN 98 KN
660 6030 6030 2Z 225 mm 150 mm 24 mm 4.4 kg 92.2 KN 98 KN
661 6030 6030 Z 225 mm 150 mm 24 mm 4.4 kg 92.2 KN 98 KN
662 6230/ 6230 270 mm 150 mm 45 mm 10 kg 174 KN 166 KN
663 6330/ 6330 320 mm 150 mm 65 mm 23 kg 276 KN 285 KN
664 61832/ 61832 200 mm 160 mm 20 mm 1.25 kg 49.4 KN 64 KN
665 16032/ 16032 240 mm 160 mm 25 mm 3.65 kg 99.5 KN 108 KN
666 6032/ 6032 240 mm 160 mm 38 mm 5.2 kg 143 KN 143 KN
667 6032 6032 2RS1 240 mm 160 mm 38 mm 5.3 kg 143 KN 143 KN
668 6032 6032 RS1 240 mm 160 mm 38 mm 5.3 kg 143 KN 143 KN
669 6032 6032 2Z 240 mm 160 mm 38 mm 5.4 kg 143 KN 143 KN
670 6032 6032 Z 240 mm 160 mm 38 mm 5.4 kg 143 KN 143 KN
671 6232/ 6232 290 mm 160 mm 48 mm 13 kg 186 KN 186 KN
672 6232 6232 M 290 mm 160 mm 48 mm 14 kg 186 KN 186 KN
673 6332/ 6332 340 mm 160 mm 68 mm 26 kg 276 KN 285 KN
674 6332 6332 M 340 mm 160 mm 68 mm 30 kg 276 KN 285 KN
675 61834/ 61834 215 mm 170 mm 22 mm 1.65 kg 61.8 KN 78 KN
676 16034/ 16034 260 mm 170 mm 28 mm 5 kg 119 KN 129 KN
677 6034/ 6034 260 mm 170 mm 42 mm 7 kg 168 KN 173 KN
678 6034 6034 M 260 mm 170 mm 42 mm 8.15 kg 168 KN 173 KN
679 6234/ 6234 310 mm 170 mm 52 mm 16 kg 212 KN 224 KN
680 6234 6234 M 310 mm 170 mm 52 mm 17.5 kg 212 KN 224 KN
681 6334/ 6334 360 mm 170 mm 72 mm 31 kg 312 KN 340 KN
682 6334 6334 M 360 mm 170 mm 72 mm 35 kg 312 KN 340 KN
683 61836/ 61836 225 mm 180 mm 22 mm 1.75 kg 62.4 KN 81.5 KN
684 61936 61936 MA 225 mm 180 mm 22mm 1.75 kg 62.4 KN 81.5 KN
685 16036/ 16036 280 mm 180 mm 31 mm 6.5 kg 138 KN 146 KN
686 6036 6036 M 280 mm 180 mm 46 mm 10.5 kg 190 KN 200 KN
687 6236 6236 M 320 mm 180 mm 52 mm 18 kg 229 KN 240 KN
688 6336/ 6336 380 mm 180 mm 75 mm 36.5 kg 351 KN 405 KN
689 6336 6336 M 380 mm 180 mm 75 mm 41 kg 351 KN 405 KN
690 61838/ 61838 240 mm 190 mm 24 mm 2.25 kg 76.1 KN 98 KN
691 61938 61938 MA 260 mm 190 mm 33 mm 5.2 kg 117 KN 134 KN
692 16038/ 16038 290 mm 190 mm 31 mm 6.9 kg 148 KN 166 KN

Merkmale und Vorteile der QIBR-Standard-Rillenkugellager

QIBR-Standard-Rillenkugellager lösen viele wichtige Probleme in verschiedenen Bereichen, hauptsächlich in den folgenden:

1. Reibungsloser Betrieb: Da der Kontakt zwischen dem Wälzkörper (Kugel) und der Laufbahn der Punktkontakt ist und das Spiel gering ist, erzeugen Rillenkugellager während des Betriebs geringe Reibung, laufen sehr ruhig und geräuscharm.

2. Anpassungsfähig an Hochgeschwindigkeitsbetrieb: Aufgrund der kugelförmigen Wälzkörper und der relativ glatten Laufbahnoberfläche haben Rillenkugellager gute Stabilität und geringen Temperaturanstieg bei Hochgeschwindigkeitsbetrieb, wodurch sie für Hochgeschwindigkeitsgeräte geeignet sind.

3. Gute Dichtungsleistung: Standard-Rillenkugellager können in der Regel mit Dichtungen ausgestattet werden, um das Eindringen von Verunreinigungen in das Lager zu verhindern, das Schmierfett in gutem Zustand zu halten und die Lebensdauer des Lagers zu verbessern.

4. Einfache Struktur: Rillenkugellager bestehen aus Innen- und Außenring, Wälzkörpern (Kugeln) und Käfig. Sie haben eine einfache und kompakte Struktur und sind leicht herzustellen und zu warten.

5. Hohe Tragfähigkeit: Rillenkugellager können großen Radiallasten und auch bestimmten Axiallasten standhalten. Für die meisten Anwendungen ist die Tragfähigkeit von Rillenkugellagern relativ hoch.

Leistungsverbesserung und Lösungen für QIBR-Standard-Rillenkugellager

1. Optimierung des Schmiermittels: Das geeignete Schmiermittel oder Fett wird ausgewählt und die entsprechende Zugabe und Mischung werden vorgenommen, damit die Reibung verringert und die Verschleißfestigkeit verbessert wird. Die Verwendung von synthetischen Schmiermitteln oder Nanoschmiermitteln kann die Effizienz und Lebensdauer des Lagers erheblich verbessern.

2. Optimierung der Laufbahnen: Durch die Optimierung der Laufbahngeometrie der Innen- und Außenringe, wie z. B. die Erhöhung der Präzision der Laufbahn und die Verbesserung der Oberflächengüte, werden Reibung und Energieverlust reduziert, wodurch die Betriebseffizienz des Lagers verbessert wird.

3. Verbesserung der Qualität der Wälzkörper: Durch die Verbesserung der Glätte und Härte der Wälzkörperoberfläche können Reibung und Verschleiß reduziert werden. Die Verwendung von hochpräzisen Wälzkörpern (z. B. Keramik) kann die Betriebsleistung des Lagers erheblich verbessern.

4. Korrosionsbeständiges Design: Für anspruchsvollere Arbeitsumgebungen (z. B. Schifffahrt, Chemie usw.) können Edelstahl, korrosionsbeständige Beschichtungen oder Oberflächenbehandlungsverfahren eingesetzt werden, um die Korrosionsbeständigkeit der Lager zu verbessern.

Hauptanwendungsbereiche der QIBR-Standard-Rillenkugellager

1. Elektromotoren

Rillenkugellager werden häufig in Elektromotoren eingesetzt, insbesondere in kleinen und Miniatur-Elektromotoren, wo sie den Rotor stützen und ihn durch die Lagerung der rotierenden Teile des Motors in Bewegung halten.

2. Automobilindustrie

Radnabenlager: Rillenkugellager werden häufig in Autorädern eingesetzt, um die Rotation des Rades zu unterstützen und hohen Radiallasten standzuhalten.

Motorkomponenten: Rillenkugellager bieten stabile Unterstützung und effiziente Rotation für Teile wie Kurbelwellen und Nockenwellen.

Getriebe: Rillenkugellager werden auch in Fahrzeuggetrieben eingesetzt, um einen reibungslosen Zahnradbetrieb zu gewährleisten.

3. Industriemaschinen

Werkzeugmaschinen: Rillenkugellager werden in Werkzeugmaschinenspindeln, Vorschubachsen und anderen Komponenten eingesetzt, um einen stabilen Hochgeschwindigkeitsbetrieb zu gewährleisten und Reibung und Verschleiß zu reduzieren.

Getriebesysteme: Rillenkugellager werden auch in Getriebekomponenten wie Kettenrädern und Riemenscheiben eingesetzt, um effiziente Kraftübertragung zu gewährleisten.

Pumpen und Kompressoren: Rillenkugellager werden häufig in Geräten wie Hydraulikpumpen und Luftkompressoren eingesetzt, um schweren Lasten standzuhalten und die Betriebseffizienz der Geräte zu verbessern.

4. Haushaltsgeräte

Waschmaschinen: Rillenkugellager werden in der Motorwelle und in den rotierenden Teilen der Trommel von Waschmaschinen eingesetzt, um einen reibungslosen Betrieb zu gewährleisten.

Elektrische Ventilatoren: Sie werden in elektrischen Ventilatormotoren eingesetzt, um einen reibungslosen und effizienten Betrieb zu gewährleisten.

Kühlschränke und Klimaanlagen: Rillenkugellager werden in den Kompressoren dieser Geräte eingesetzt, um einen stabilen Betrieb und lange Lebensdauer zu gewährleisten.

5. Schienenverkehr

Schienenfahrzeuge: Rillenkugellager werden in den Radlagern von Lokomotiven und Waggons eingesetzt, um die rotierende Last der Räder zu tragen und einen reibungslosen und effizienten Zugbetrieb zu gewährleisten.
