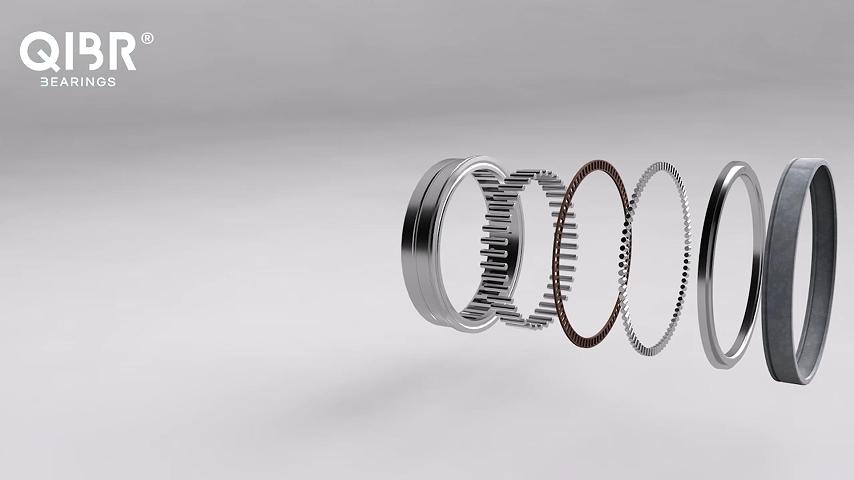

Nadellager/Axial-Zylinderrollenlager
Die am häufigsten verwendeten Materialien und Anwendungsoptionen für QIBR Nadellager/Axial-Zylinderrollenlager in kommerziellen Anwendungen sind wie folgt:
QIBR Nadellager/Axial-Zylinderrollenlager sind Verbundlager, die die Eigenschaften von Nadellagern und Axial-Zylinderrollenlagern vereinen. Sie kombinieren die Vorteile von zwei verschiedenen Lagertypen und werden häufig in Anwendungen eingesetzt, die gleichzeitige axiale und radiale Belastungen erfordern.
Zu den für QIBR Nadellager/Axial-Zylinderrollenlager verwendeten Materialien gehören:
- Lagerstahl: Dies ist das am häufigsten verwendete Material mit hoher Tragfähigkeit und guter Verschleißfestigkeit, das für die meisten Anwendungen geeignet ist.
- Edelstahl: Er weist gute Korrosionsbeständigkeit auf und eignet sich für den Einsatz in feuchten oder korrosiven Umgebungen.
- Kohlenstoffstahl: Er wird seltener verwendet und aufgrund seiner geringen Kosten hauptsächlich in Low-End-Anwendungen eingesetzt.
Die Wahl dieser Materialien hängt von den Anforderungen der jeweiligen Anwendung ab, wie z. B. Tragfähigkeit, Korrosionsbeständigkeit und andere Faktoren.
| Nr. | Produkt | Produktnummer | Außendurchmesser (D) | Breite (C) | Durchmesser unter den Rollen (Fw) | Grundlegende dynamische Tragzahl,radial | Grundlegende statische Tragzahl,radial | Grundlegende dynamische Tragzahl,axial |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
NKXR15 | 24 mm | 23 mm | 15 mm | 11 KN | 14 KN | 11.2 KN |
| 2 |
|
NKXR15Z | 24 mm | 23 mm | 15 mm | 11 KN | 14 KN | 11.2 KN |
| 3 |
|
NKXR17 | 26 mm | 25 mm | 17 mm | 12.1 KN | 16.6 KN | 12.2 KN |
| 4 |
|
NKXR17Z | 26 mm | 25 mm | 17 mm | 12.1 KN | 16.6 KN | 12.2 KN |
| 5 |
|
NKXR20 | 30 mm | 30 mm | 20 mm | 16.5 KN | 25.5 KN | 18.6 KN |
| 6 |
|
NKXR20Z | 30 mm | 30 mm | 20 mm | 16.5 KN | 25.5 KN | 18.6 KN |
| 7 |
|
NKXR25 | 37 mm | 30 mm | 25 mm | 19 KN | 32.5 KN | 25 KN |
| 8 |
|
NKXR25Z | 37 mm | 30 mm | 25 mm | 19 KN | 32.5 KN | 25 KN |
| 9 |
|
NKXR30 | 42 mm | 30 mm | 30 mm | 22.9 KN | 38 KN | 27 KN |
| 10 |
|
NKXR30Z | 42 mm | 30 mm | 30 mm | 22.9 KN | 38 KN | 27 KN |
| 11 |
|
NKXR35 | 47 mm | 30 mm | 35 mm | 24.6 KN | 45 KN | 29 KN |
| 12 |
|
NKXR35Z | 47 mm | 30 mm | 35 mm | 24.6 KN | 45 KN | 29 KN |
| 13 |
|
NKXR40 | 52 mm | 32 mm | 40 mm | 26.4 KN | 51 KN | 43 KN |
| 14 |
|
NKXR40Z | 52 mm | 32 mm | 40 mm | 26.4 KN | 51 KN | 43 KN |
| 15 |
|
NKXR45 | 58 mm | 32 mm | 45 mm | 27.5 KN | 57 KN | 45 KN |
| 16 |
|
NKXR45Z | 58 mm | 32 mm | 45 mm | 27.5 KN | 57 KN | 45 KN |
| 17 |
|
NKXR50 | 62 mm | 35 mm | 50 mm | 38 KN | 78 KN | 47.5 KN |
| 18 |
|
NKXR50Z | 62 mm | 35 mm | 50 mm | 38 KN | 78 KN | 47.5 KN |
Merkmale und Vorteile der QIBR Nadellager/Axial-Zylinderrollenlager
QIBR Nadellager/Axial-Zylinderrollenlager lösen viele wichtige Probleme in verschiedenen Bereichen, hauptsächlich in den folgenden:
1. Kombinierte Tragfähigkeit
Diese kombinierten Lager können sowohl radiale als auch axiale Lasten gleichzeitig tragen und treffen auf komplexe Umgebungen zu, in denen beide Lasten während des Betriebs gleichzeitig wirken, insbesondere für Anwendungen, bei denen das Lager Drehmoment und Radialkräften standhalten muss.
2. Platzsparende und vereinfachte Struktur
Da diese kombinierten Lager sowohl radiale als auch axiale Lasten gleichzeitig tragen können, ist es in der Regel nicht notwendig, mehrere Lager zur Verteilung verschiedener Lasten zu verwenden, wodurch Installationsraum gespart wird.
Die Verwendung dieser kombinierten Lager kann die Montage erheblich vereinfachen, die Anzahl der Teile reduzieren und die Herstellungs- und Wartungskosten senken.
3. Anpassungsfähigkeit
Nadellager/Axial-Zylinderrollenlager können sich an komplexe Arbeitsumgebungen angepasst werden und arbeiten auch unter hoher Last, bei Vibrationen, Stößen, Laständerungen in verschiedene Richtungen und anderen Bedingungen normal.
Leistungsverbesserung und Lösungen für QIBR Nadellager/Axial-Zylinderrollenlager
1. Verbesserung der Materialien
Auswahl von Hochleistungsmaterialien: Die Verwendung von Materialien mit höherer Härte, Verschleißfestigkeit und Korrosionsbeständigkeit kann die Haltbarkeit und Stabilität der Lager erheblich verbessern.
2. Optimierung von Käfigdesign
Optimierung der Käfigstruktur: Die Käfigstruktur wird optimiert, damit die Nadelrollen besser angeordnet werden und die Lasten sich gleichmäßig verteilen. Durch die Verbesserung der Käfigstruktur kann die Kollision von Nadelrollen untereinander reduziert und die Betriebsstabilität und Effizienz verbessert werden.
Reduzierung der Kontaktfläche: Durch die Optimierung der Käfiggeometrie und der Anordnung der Nadelrollen wird die Kontaktfläche zwischen den Nadelrollen reduziert, wodurch Reibung und Verschleiß verringert werden.
3. Verbesserung der Schmierung
Hochleistungsschmierstoffe: Die Verwendung von Fetten oder Ölen, die für hohe Temperaturen und Drücke besser geeignet sind, stellt sicher, dass das Schmiermittel über einen langen Zeitraum stabile Leistung beibehält, wodurch die Reibung im Lager verringert und die Haltbarkeit verbessert wird.
4. Verbesserung der Präzision
Präzisionsbearbeitungstechnologie: Durch die Präzisionsfertigung und die Reduzierung von Fehlern zwischen den Lagerkomponenten berühren die Nadelrollen und der Käfig gleichmäßiger und stabiler. Dies verbessert nicht nur die Lagerleistung, sondern verlängert auch die Lebensdauer und reduziert Geräusche und Vibrationen.
Hauptanwendungsbereiche der QIBR Nadellager/Axial-Zylinderrollenlager
1. Automatikgetriebe
In Automatikgetrieben halten diese Lager hohen axialen und radialen Belastungen stand. So können die Getriebe reibungslos arbeiten.
2. Hochpräzise Werkzeugmaschinen
In Präzisions-CNC-Werkzeugmaschinen, insbesondere in der Hochgeschwindigkeitsspindel, stellen kombinierte Lager mit hoher Steifigkeit und Präzision die Bearbeitungsgenauigkeit und Maschinenstabilität sicher.
3. Roboterarme
In Industrierobotern, insbesondere in den Gelenken, die hohe Tragfähigkeit erfordern, können kombinierte Lager höhere Drehmomentbelastbarkeit bieten und die Flexibilität und Stabilität des Roboterarms gewährleisten.
4. Hochgeschwindigkeits-Rotationsgeräte
Wie z. B. in hochwertigen Sportgeräten für Skifahren, Rennen, Segeln usw. können kombinierte Lager präzise Rotationssteuerung und Stabilität bieten, sowie die sportliche Leistung und Sicherheit gewährleisten.
