Einstell-Nadellager mit Innenring
Die am häufigsten verwendeten Materialien und Anwendungsoptionen für QIBR Einstell-Nadellager mit Innenring in kommerziellen Anwendungen sind wie folgt:
QIBR Einstell-Nadellager mit Innenring sind eine Art Nadellager mit Einstellfunktion. Sie können axiale oder winkelige Fehler automatisch ausgleichen und eignen sich für Anwendungen, die großen Radiallasten standhalten können, aber keine hohen Axiallasten erfordern.
Zu den für QIBR Einstell-Nadellager mit Innenring verwendeten Materialien gehören:
- Lagerstahl: Dies ist das am häufigsten verwendete Material mit hoher Tragfähigkeit und guter Verschleißfestigkeit, das für die meisten Anwendungen geeignet ist.
- Edelstahl: Er weist gute Korrosionsbeständigkeit auf und eignet sich für den Einsatz in feuchten oder korrosiven Umgebungen.
- Kohlenstoffstahl: Er wird seltener verwendet und aufgrund seiner geringen Kosten hauptsächlich in Low-End-Anwendungen eingesetzt.
Die Wahl dieser Materialien hängt von den Anforderungen der jeweiligen Anwendung ab, wie z. B. Tragfähigkeit, Korrosionsbeständigkeit und andere Faktoren.

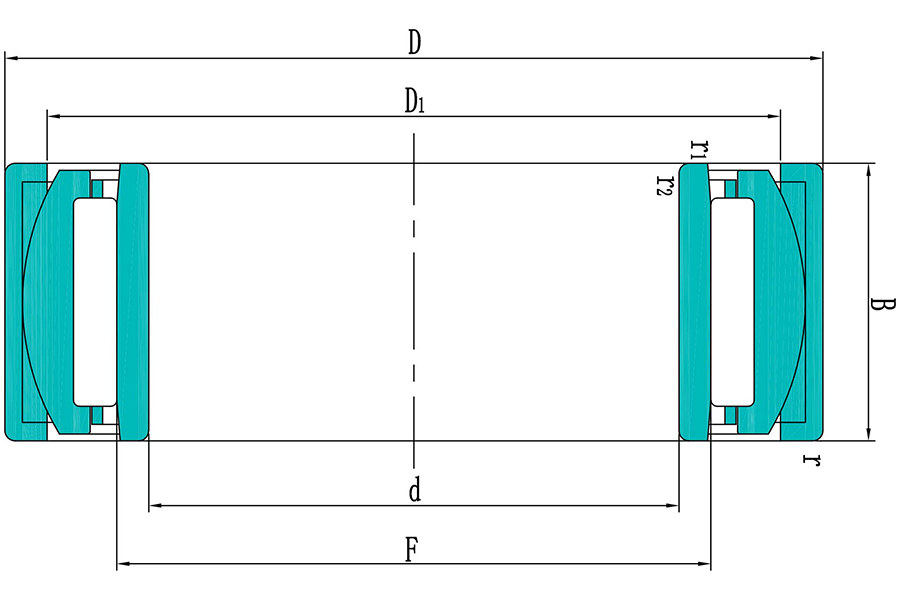

| Nr. | Produkt | Produktnummer | Grundlegende dynamische Tragzahl | Grundlegende statische Tragzahl | Bohrung | Ermüdungsgrenzbelastung (Pu) | Außendurchmesser (D) | Breite (B) |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
PNA12/28 | 7.37 KN | 9.15 KN | 12 mm | 1.08 KN | 28 mm | 12 mm |
| 2 |
|
PNA15/32 | 12.8 KN | 17.6 KN | 15 mm | 2.12 KN | 32 mm | 16 mm |
| 3 |
|
PNA17/35 | 13.2 KN | 19.3 KN | 17 mm | 2.28 KN | 35 mm | 16 mm |
| 4 |
|
PNA20/42 | 19 KN | 32.5 KN | 20 mm | 4 KN | 42 mm | 20 mm |
| 5 |
|
PNA22/44 | 22 KN | 36.5 KN | 22 mm | 4.55 KN | 44 mm | 20 mm |
| 6 |
|
PNA25/47 | 22.9 KN | 38 KN | 25 mm | 4.8 KN | 47 mm | 20 mm |
| 7 |
|
PNA30/52 | 24.6 KN | 45 KN | 30 mm | 5.6 KN | 52 mm | 20 mm |
| 8 |
|
PNA35/55 | 26.4 KN | 51 KN | 35 mm | 6.3 KN | 55 mm | 20 mm |
| 9 |
|
PNA40/62 | 27.5 KN | 57 KN | 40 mm | 7.1 KN | 62 mm | 20 mm |
Merkmale und Vorteile der QIBR Einstell-Nadellager mit Innenring
QIBR Einstell-Nadellager mit Innenring lösen viele wichtige Probleme in verschiedenen Bereichen, hauptsächlich in den folgenden:
1. Kompakt
Durch die Verwendung von Nadelrollen als Wälzkörper haben Einstell-Nadellager mit Innenring eine relativ geringe Größe und können gleichzeitig große Radiallasten tragen. Sie können auf engem Raum installiert werden und eignen sich besonders für kompakte mechanische Konstruktionen.
2. Geringe Reibung und hohe Effizienz
Aufgrund der präzisen Konstruktion zwischen Nadelrollen und Käfig haben Einstell-Nadellager mit Innenring geringe Reibungsverluste, was die Wärmeentwicklung reduziert und die Arbeitseffizienz verbessert. Dadurch eignen sie sich für Arbeitsumgebungen mit hoher Geschwindigkeit und hoher Effizienz.
3. Hohe Haltbarkeit
Der Käfig kann die Position der Nadel stabilisieren, den Kontakt und Verschleiß zwischen den Nadeln reduzieren und somit wird die Lebensdauer des Lagers verlängert. Der angemessene Abstand und die präzise Konstruktion gewährleisten die Stabilität und Zuverlässigkeit des Lagers im Betrieb.
4. Geräusch- und vibrationsarm
Aufgrund der angemessenen strukturellen Gestaltung zwischen Nadelrollen und Käfig wird die Möglichkeit reduziert, dass sich die Nadelrollen berühren, was wiederum die Geräusch- und Vibrationsentwicklung des Lagers verringert. Daher eignen sie sich für den Einsatz mit Anforderungen an Geräusch.
5. Anpassungsfähigkeit an hohe Drehzahlen
Aufgrund der kleinen Form und Kontaktfläche der Nadelrollen sind Einstell-Nadellager mit Innenring für Hochgeschwindigkeitsanwendungen geeignet und nicht anfällig für übermäßige Reibung oder Überhitzung durch zu hohe Drehzahl.
Leistungsverbesserung und Lösungen für QIBR Einstell-Nadellager mit Innenring
1. Verbesserung der Materialien
Auswahl von Hochleistungsmaterialien: Die Verwendung von Materialien mit höherer Härte, Verschleißfestigkeit und Korrosionsbeständigkeit kann die Haltbarkeit und Stabilität der Lager erheblich verbessern.
2. Optimierung von Käfigdesign
Optimierung der Käfigstruktur: Die Käfigstruktur wird optimiert, damit die Nadelrollen besser angeordnet werden und die Lasten sich gleichmäßig verteilen. Durch die Verbesserung der Käfigstruktur kann die Kollision von Nadelrollen untereinander reduziert und die Betriebsstabilität und Effizienz verbessert werden.
Reduzierung der Kontaktfläche: Durch die Optimierung der Käfiggeometrie und der Anordnung der Nadelrollen wird die Kontaktfläche zwischen den Nadelrollen reduziert, wodurch Reibung und Verschleiß verringert werden.
3. Verbesserung der Schmierung
Hochleistungsschmierstoffe: Die Verwendung von Fetten oder Ölen, die für hohe Temperaturen und Drücke besser geeignet sind, stellt sicher, dass das Schmiermittel über einen langen Zeitraum stabile Leistung beibehält, wodurch die Reibung im Lager verringert und die Haltbarkeit verbessert wird.
4. Verbesserung der Präzision
Präzisionsbearbeitungstechnologie: Durch die Präzisionsfertigung und die Reduzierung von Fehlern zwischen den Lagerkomponenten berühren die Nadelrollen und der Käfig gleichmäßiger und stabiler. Dies verbessert nicht nur die Lagerleistung, sondern verlängert auch die Lebensdauer und reduziert Geräusche und Vibrationen.
Hauptanwendungsbereiche der QIBR Einstell-Nadellager mit Innenring
1. Motoren:
Einstell-Nadellager werden häufig in Motorventiltrieben, Kompressoren, Nockenwellen, Ausgleichswellen und anderen Komponenten verwendet und können hohen Belastungen standhalten und einen stabilen Betrieb gewährleisten.
2. Landmaschinen:
Bodenbearbeitungs- und Sämaschinen: Landmaschinen verwenden Einstell-Nadellager, um sich an Laständerungen im Boden und Abweichungen in verschiedenen Winkeln anzupassen und langfristig stabil zu arbeiten.
Traktoren und Erntemaschinen: In landwirtschaftlichen Maschinen wie Traktoren und Erntemaschinen werden diese Lager häufig im Getriebesystem, in Hebevorrichtungen und in Antriebskomponenten eingesetzt.
3. Bergbaumaschinen und Baumaschinen:
Schwere Maschinen wie Bagger und Kräne: Diese Geräte sind während des Betriebs häufig großen Stoßbelastungen und Winkelfehlern ausgesetzt. Einstell-Nadellager können die Auswirkungen von Installationsfehlern wirksam reduzieren und den normalen Betrieb der Geräte aufrechterhalten.
Bergbauausrüstung: Im Bergbau werden Einstell-Nadellager häufig in Geräten mit hohen Vibrationen und schweren Lasten eingesetzt, wie z. B. Brechern und Sieben.
4. Industrielle Getriebe:
Abschwächer: In Abschwächern und Getrieben können Einstell-Nadellager ungleichmäßige Belastungen ausgleichen, die durch Winkelfehler während der Übertragung verursacht werden.
Übertragungsketten und Riemenantriebssysteme: Diese Lager treffen auf Getriebe in der industriellen Produktion zu und dabei machen effiziente Kraftübertragung.
