YRT&YRTC
Die YRT-Drehverbindung ist ein speziell entwickeltes Hochpräzisionslager. Es zeichnet sich durch einzigartige Konstruktion, hohe Präzision, hohe Steifigkeit, hohe Tragfähigkeit, hohe Drehpräzision, lange Lebensdauer und hohe Zuverlässigkeit sowie bequeme Installation aus.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh
Material
52100/100Cr6/SUJ2/Edelstahl
Marke
QIBR/OEM/Neutral
Verpackung
QIBR/Standard-Industrieverpackung/OEM
Innendurchmesser
50~1030mm
Außendurchmesser
126~1300mm
Anwendungen
Luft- und Raumfahrtindustrie, Robotik, medizinische Geräte, Ausrüstung für die Halbleiterfertigung, optische Geräte, Industriemaschinen, Automobilindustrie usw.

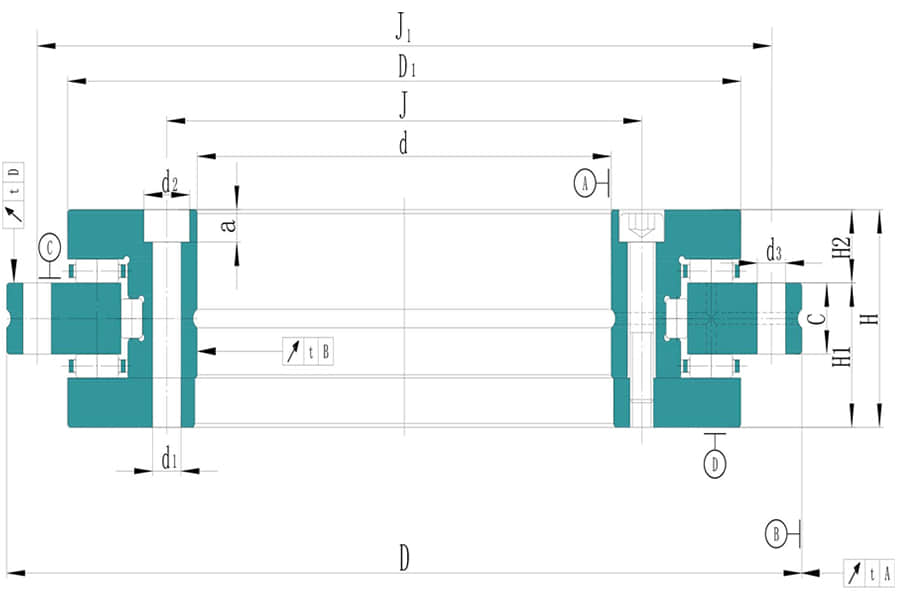

| Nr. | Produkt | Produktnummer | Innendurchmesser (d) | Masse | Außendurchmesser (D) | Gesamthöhe (H) |
|---|---|---|---|---|---|---|
| 1 |
|
YRT50 | 50 mm | 1.6 kg | 126 mm | 30 mm |
| 2 |
|
YRT80-TV | 80 mm | 2.4 kg | 146 mm | 35 mm |
| 3 |
|
YRT100 | 100 mm | 4.1 kg | 185 mm | 38 mm |
| 4 |
|
YRT120 | 120 mm | 5.3 kg | 210 mm | 40 mm |
| 5 |
|
YRT150 | 150 mm | 6.2 kg | 240 mm | 40 mm |
| 6 |
|
YRT180 | 180 mm | 7.7 kg | 280 mm | 43 mm |
| 7 |
|
YRT200 | 200 mm | 9.7 kg | 300 mm | 45 mm |
| 8 |
|
YRT260 | 260 mm | 18.3 kg | 385 mm | 55 mm |
| 9 |
|
YRT325 | 325 mm | 25 kg | 450 mm | 60 mm |
| 10 |
|
YRT395 | 395 mm | 33 kg | 525 mm | 65 mm |
| 11 |
|
YRT460 | 460 mm | 45 kg | 600 mm | 70 mm |
| 12 |
|
YRTC580 | 580 mm | 89 kg | 750 mm | 90 mm |
| 13 |
|
YRTC650 | 650 mm | 170 kg | 870 mm | 122 mm |
| 14 |
|
YRTC850 | 850 mm | 253 kg | 1095 mm | 124 mm |
| 15 |
|
YRTC1030 | 1030 mm | 375 kg | 1300 mm | 145 mm |
Merkmale und Vorteile der Drehtischlager YRT
Sie weisen mehrere bedeutende Eigenschaften und Vorteile auf, die Schlüsselprobleme in verschiedenen Bereichen lösen können, was sich hauptsächlich in den folgenden Aspekten widerspiegelt:
1. Hochpräzise Rotation der Drehtischlager YRT
Sie bieten extrem hohe Rotationsgenauigkeit und können den Rotationswinkel auf Mikrometerebene steuern. Stellen Sie sicher, dass die Ausrüstung während des Betriebs eine sehr präzise Positionssteuerung erreichen kann.
2. Kombinierte Verbundtragfähigkeit der Drehtischlager YRT
Sie können gleichzeitig radialen Belastungen, axialen Belastungen und Kippbelastungen standhalten, wodurch sie für Anwendungen geeignet sind, die Belastungen aus mehreren Richtungen standhalten können und stabile Unterstützung und Drehung bieten.
3. Hohe Steifigkeit der Drehtischlager YRT
Sie zeichnen sich durch hohe Steifigkeit aus und können Verformungen durch Lastwechsel wirksam unterdrücken. Sie erhalten die Rotationsgenauigkeit und die mechanische Stabilität der Struktur aufrecht und reduzieren Fehler, die durch unzureichende Steifigkeit verursacht werden.
4. Das optimierte strukturelle Design der Drehtischlager YRT
Sie sind mit Montagebohrungen an den Innen- und Außenringen ausgestattet, was die Montage der Lager vereinfachen und die Montageeffizienz verbessern kann.
5. Geringe Reibung und hohe Effizienz der Drehtischlager YRT
Sie reduzieren das Reibungsmoment des Lagers, wodurch sie für den Einsatz bei geringen Anforderungen an das Antriebsmoment geeignet sind und die Gesamtbetriebseffizienz der Ausrüstung verbessern.
Leistungsverbesserung und Lösung der Drehtischlager YRT
1. Effektive Verbesserung der Lagerbelastbarkeit
Hochfeste Materialien werden ausgewählt, um die Fähigkeit des Lagers zu verbessern, schweren Lasten und Stoßbelastungen standzuhalten. Durch die Verbesserung des internen strukturellen Designs wird die Tragfähigkeit des Lagers erhöht und die Ermüdungsbeständigkeit verbessert.
2. Verbesserung der Fertigungsgenauigkeit
Hochpräzise Bearbeitungsgeräte und -technologien werden zur Reduzierung der Fertigungstoleranzen und Verbesserung der Gesamtgenauigkeit des Lagers verwendet. Die Qualitätskontrolle im Produktionsprozess wird verstärkt, so dass jedes Lager den hohen Präzisionsstandards entspricht.
3. Personalisiertes Design
Wir bieten personalisierte Lösungen für strukturelle Abmessungen, um spezifische Leistungsanforderungen in verschiedenen Situationen zu erfüllen. Diese Methode bereichert nicht nur die Standards von Lagern, sondern bietet Herstellern auch eine effektive Anleitung, die die individuellen Bedürfnisse der Benutzer erfüllen kann.
Zusammenfassend lässt sich sagen, dass durch die Optimierung von Materialien, Fertigungsgenauigkeit, individuellem Design und anderen Maßnahmen die Leistung der Lager verbessert werden kann und die immer anspruchsvolleren Anwendungsanforderungen erfüllt werden.
Hauptanwendung der Drehtischlager YRT
Präzisionsdrehmaschine
Sie können hochpräzise Rotation und stabile Tragfähigkeit für Geräte bieten und gewährleisten hohe Bearbeitungsgenauigkeit und Oberflächenglätte, was für Präzisionsdrehmaschinen von großer Bedeutung ist.
Schrittgetriebe
Sie haben ein hohes Präzisionsniveau und kann eine Winkelsteuerung im Mikrometerbereich erreichen, so dass der Schrittgetriebe in präzisen Winkeln arbeiten kann.
Drehfräskopf
Sie bieten die erforderliche hohe Präzision, Steifigkeit und Tragfähigkeit. Drehfräsköpfe werden häufig in hochpräzisen und hocheffizienten Fräsprozessen eingesetzt. Die Leistung der Lager wirkt sich direkt auf die Stabilität, Genauigkeit und Produktionseffizienz des Fräskopfs aus.
