Standard-Rillenkugellager

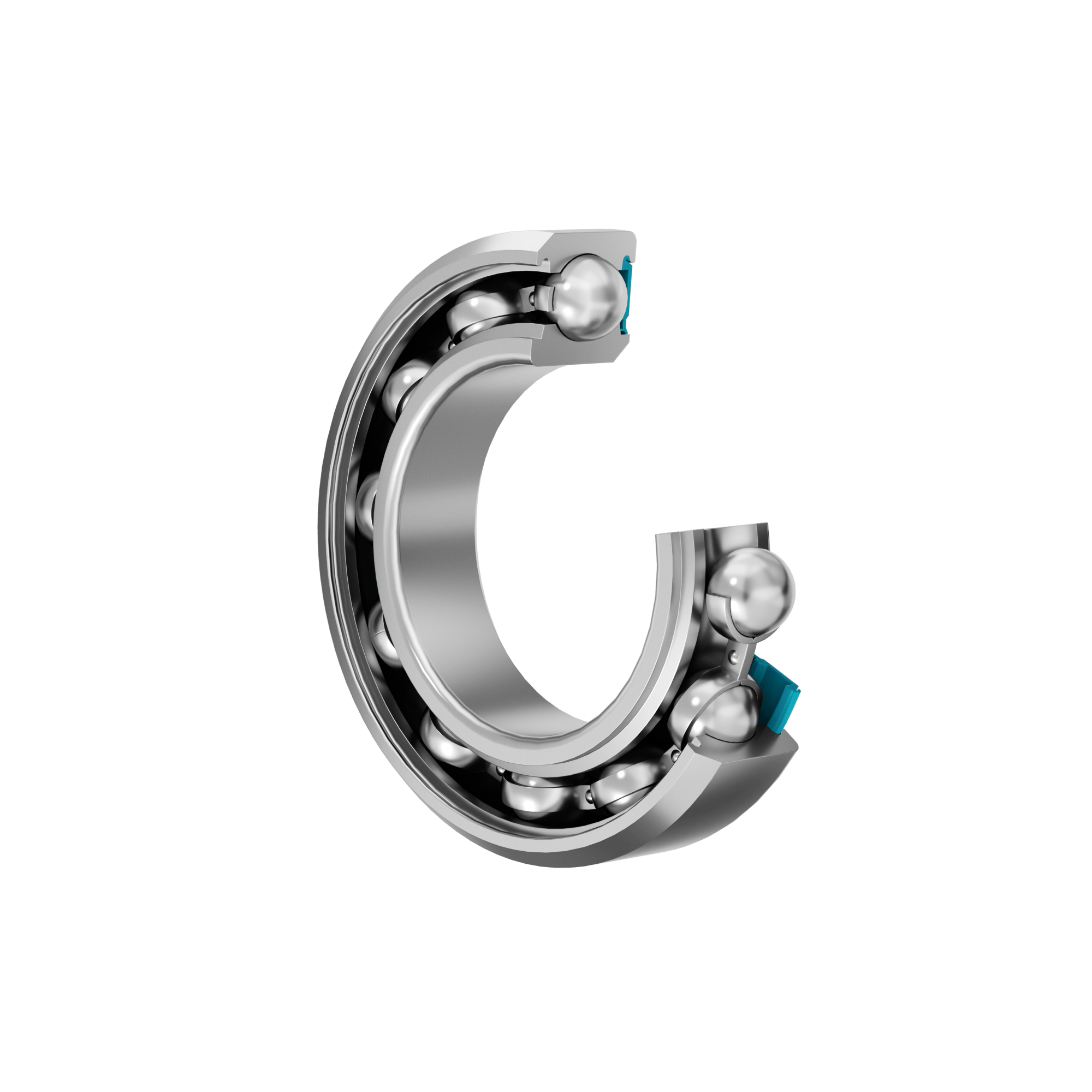

Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

Standard-Rillenkugellager

Die am häufigsten verwendeten Materialien und Anwendungsoptionen für QIBR-Standard-Rillenkugellager in kommerziellen Anwendungen sind wie folgt:

Das QIBR-Standard-Rillenkugellager ist eine der gängigsten Arten von Wälzlagern und wird in verschiedenen mechanischen Geräten eingesetzt. Zu den für QIBR-Standard-Rillenkugellager verwendeten Materialien gehören:

  • Lagerstahl: Dies ist das am häufigsten verwendete Material mit hoher Tragfähigkeit und guter Verschleißfestigkeit, das für die meisten Anwendungen geeignet ist.
  • Edelstahl: Er weist gute Korrosionsbeständigkeit auf und eignet sich für den Einsatz in feuchten oder korrosiven Umgebungen.
  • Kohlenstoffstahl: Er wird seltener verwendet und aufgrund seiner geringen Kosten hauptsächlich in Low-End-Anwendungen eingesetzt.

Die Wahl dieser Materialien hängt von den Anforderungen der jeweiligen Anwendung ab, wie z. B. Tragfähigkeit, Korrosionsbeständigkeit und andere Faktoren.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

GCr15、5200、100Cr6、SUJ2

Inner ring diameter

3mm-1500mm

Outer ring diameter

10mm-1920mm

Weight

0.0007kg-500kg

Brand

QIBR/OEM/Neutral

Package

QIBR/Standard-Industrieverpackung/OEM

Applications

Werkzeugmaschinenspindel, Zentrifuge, Druckerhöhungspumpe, Ölpumpe, Gebläse, verschiedene Getriebe, Laborgerät

Standard-Rillenkugellager

Filter

Nr. Produkt Produktnummer Außendurchmesser (D) Innendurchmesser (d) Breite (B) Masse Grundlegende dynamische Tragzahl Grundlegende statische Tragzahl
693 6038 6038 M 290 mm 190 mm 46 mm 11 kg 195 KN 216 KN
695 6238 6238 M 340 mm 190 mm 55 mm 21.5 kg 255 KN 280 KN
696 6338 6338 M 400 mm 190 mm 75 mm 47.5 kg 371 KN 430 KN
697 61840/ 61840 250 mm 200 mm 24 mm 2.35 kg 76.1 KN 102 KN
698 61940/ 61940 280 mm 200 mm 38 mm 6.3 kg 148 KN 166 KN
699 61940 61940 MA 280 mm 200 mm 38 mm 7.3 kg 148 KN 166 KN
700 16040/ 16040 310 mm 200 mm 34 mm 8.8 kg 168 KN 190 KN
701 6040/ 6040 310 mm 200 mm 51 mm 12.5 kg 216 KN 245 KN
702 6040 6040 M 310 mm 200 mm 51 mm 141 kg 216 KN 245 KN
703 6240/ 6240 360 mm 200 mm 58 mm 23.5 kg 270 KN 310 KN
704 6240 6240 M 360 mm 200 mm 58 mm 26 kg 270 KN 310 KN
705 61844/ 61844 270 mm 220 mm 24 mm 2.55 kg 78 KN 110 KN
706 61944/ 61944 300 mm 220 mm 38 mm 6.8 kg 151 KN 180 KN
707 61944 61944 M 300 mm 220 mm 38mm 7.95 kg 151 KN 180 KN
708 16044/ 16044 340 mm 220 mm 37 mm 11.5 kg 174 KN 204 KN
709 6044/ 6044 340 mm 220 mm 56 mm 16 kg 247 KN 290 KN
710 6044 6044 M 340 mm 220 mm 56 mm 18.5 kg 247 KN 290 KN
711 6244/ 6244 400 mm 220 mm 65 mm 33.5 kg 296 KN 365 KN
712 6244 6244 M 400 mm 220 mm 65 mm 36.5 kg 296 KN 365 KN
713 6344 6344 M 460 mm 220 mm 88 mm 73 kg 410 KN 520 KN
714 61848/ 61848 300 mm 240 mm 28 mm 3.9 kg 108 KN 150 KN
715 61948/ 61948 320 mm 240 mm 38 mm 3.9 kg 159 KN 200 KN
716 61948 61948 M 320 mm 240 mm 38 mm 8.55 kg 159 KN 200 KN
717 16048/ 16048 360 mm 240 mm 37 mm 12.5 kg 203 KN 255 KN
718 16048 16048 M 360 mm 240 mm 37 mm 14 kg 203 KN 255 KN
719 6048/ 6048 360 mm 240 mm 56 mm 17 kg 255 KN 315 KN
720 6048 6048 M 360 mm 240 mm 56 mm 19.5 kg 255 KN 315 KN
721 6248 6248 M 440 mm 240 mm 72 mm 51 kg 358 KN 465 KN
722 6348 6348 M 500 mm 240 mm 95 mm 97 kg 442 KN 585 KN
723 61852/ 61852 320 mm 260 mm 28 mm 4.15 kg 111 KN 163 KN
724 61952 61952 M 360 mm 260 mm 46 mm 14.5 kg 212 KN 270 KN
725 16052/ 16052 400 mm 260 mm 44 mm 18 kg 238 KN 310 KN
726 16052 16052 MA 400 mm 260 mm 44 mm 22.5 kg 238 KN 310 KN
727 6052/ 6052 400 mm 260 mm 65 mm 25 kg 291 KN 375 KN
728 6052 6052 M 400 mm 260 mm 65 mm 29 kg 291 KN 375 KN
729 6252 6252 M 480 mm 260 mm 80 mm 65.5 kg 390 KN 530 KN
730 61856/ 61856 350 mm 280 mm 33 mm 6.25 kg 138 KN 200 KN
731 61856 61856 MA 350 mm 280 mm 33 mm 7.25 kg 138 KN 200 KN
732 61956 61956 MA 380 mm 280 mm 46 mm 15.5 kg 216 KN 285 KN
733 16056 16056 MA 420 mm 280 mm 44 mm 23.5 kg 242 KN 335 KN
734 6056/ 6056 420 mm 280 mm 65 mm 26 kg 302 KN 405 KN
735 6056 6056 M 420 mm 280 mm 65 mm 31 kg 302 KN 405 KN
736 6256 6256 M 500 mm 280 mm 80 mm 72 kg 423 KN 600 KN
737 61860/ 61860 380 mm 300 mm 38 mm 8.9 kg 172 KN 245 KN
738 61860 61860 MA 380 mm 300 mm 38 mm 10.5 kg 172 KN 245 KN
739 61960/ 61960 420 mm 300 mm 56 mm 19 kg 270 KN 375 KN
740 61960 61960 MA 420 mm 300 mm 56 mm 24.5 kg 270 KN 375 KN
741 16060 16060 MA 460 mm 300 mm 50 mm 32 kg 286 KN 405 KN
742 6060 6060 M 460 mm 300 mm 74 mm 44 kg 358 KN 500 KN
743 6260 6260 M 540 mm 300 mm 85 mm 88.5 kg 462 KN 670 KN
744 61864 61864 MA 400 mm 320 mm 38 mm 44 kg 172 KN 255 KN
745 61964 61964 MA 440 mm 320 mm 56 mm 25.5 kg 276 KN 400 K
746 16064 16064 MA 480 mm 320 mm 50 mm 34 kg 281 KN 405 KN
747 6064 6064 M 480 mm 320 mm 74 mm 46 kg 371 KN 540 KN
748 61868 61868 MA 480 mm 320 mm 74 mm 11.5 kg 371 KN 540 KN
749 61968 61968 MA 460 mm 340 mm 56 mm 26.5 kg 281 KN 425 KN
750 6068 6068 M 520 mm 340 mm 82 mm 62 kg 423 KN 640 KN
751 61872 61872 MA 440 mm 360 mm 38 mm 12 kg 182 KN 285 KN
752 61972 61972 MA 480 mm 360 mm 56 mm 28 kg 291 KN 450 KN
753 6072 6072 M 480 mm 360 mm 82 mm 64.5 kg 442 KN 695 KN
754 61876 61876 MA 480 mm 380 mm 46 mm 20 kg 242 KN 390 KN
755 61976 61976 MA 520 mm 380 mm 65 mm 40 kg 338 KN 540 KN
756 6076 6076 M 520 mm 380 mm 82 mm 70.5 kg 436 KN 595 KN
757 61880 61880 MA 500 mm 400 mm 46 mm 20.5 kg 247 KN 405 KN
758 61980 61980 MA 540 mm 400 mm 65 mm 41.5 kg 345 KN 570 KN
759 6080 6080 M 600 mm 400 mm 90 mm 87.5 kg 520 KN 565 KN
760 61884 61884 MA 520 mm 420 mm 46 mm 21.5 kg 251 KN 425 KN
761 61984 61984 MA 560 mm 420 mm 65 mm 43 kg 351 KN 600 KN
762 61888 61888 MA 540 mm 440 mm 46 mm 22.5 kg 255 KN 440 KN
763 6088 6088 M 650 mm 440 mm 94 mm 105 kg 553 KN 965 KN
764 61892 61892 MA 580 mm 460 mm 56 mm 35 kg 379 KN 570 KN
765 61896 61896 MA 600 mm 480 mm 56 mm 36.5 kg 325 KN 600 KN
766 618/500 618/500 MA 620 mm 500 mm 56 mm 40.5 kg 332 KN 620 KN
767 619/500 619/500 MA 670 mm 500 mm 78 mm 81.5 kg 462 KN 865 KN
768 618/530 618/530 MA 650 mm 530 mm 56 mm 39.5 kg 332 KN 655 KN
769 60/530 60/530 N1MAS 780 mm 530 mm 112 mm 185 kg 650 KN 1270 KN
770 618/560 618/560 MA 680 mm 560 mm 56 mm 42 kg 345 KN 695 KN
771 619/560 619/560 MA 750 mm 560 mm 85 mm 105 kg 494 KN 980 KN
772 60/560 60/560 N1MAS 820 mm 560 mm 115 mm 210 kg 663 KN 1370 KN
773 618/600 618/600 MA 730 mm 600 mm 60 mm 52 kg 364 KN 765 KN
774 619/600 619/600 MA 800 mm 600 mm 90 mm 230 kg 585 KN 1220 KN
775 618/630 618/630 MA 780 mm 630 mm 69 mm 73 kg 442 KN 965 KN
776 618/670 618/670 MA 820 mm 670 mm 69 mm 83.5 kg 442 KN 1000 KN
777 619/670 619/670 MA 900 mm 670 mm 103 mm 192 kg 676 KN 1500 KN
778 60/670 60/670 N1MAS 980 mm 670 mm 136 mm 345 kg 904 KN 2040 KN
779 618/710 618/710 MA 870 mm 710 mm 74 mm 93.5 kg 475 KN 1100 KN
780 619/710 619/710 MA 950 mm 710 mm 106 mm 220 kg 663 KN 1500 KN
781 60/710 60/710 MA 1030 mm 710 mm 140 mm 382 kg 95 KN 2200 KN
782 618/750 618/750 MA 920 mm 750 mm 78 mm 110 kg 527 KN 1250 KN
783 619/750 619/750 MA 1000 mm 750 mm 112 mm 255 kg 761 KN 1800 KN
784 60/750 60/750 MA 1090 mm 750 mm 150 mm 485 kg 995 KN 2360 KN
785 618/800 618/800 MA 980 mm 800 mm 82 mm 130 kg 559 KN 1370 KN
786 619/800 619/800 MA 1060 mm 800 mm 115 mm 275 kg 832 KN 2040 KN
787 60/800 60/800 N1MAS 1150 mm 800 mm 155 mm 523 kg 1010 KN 2550 KN
788 618/850 618/850 MA 1030 mm 850 mm 82 mm 140 kg 559 KN 1430 KN
789 619/850 619/850 MA 1120 mm 850 mm 118 mm 320 kg 852 KN 2120 KN
790 618/900 618/900 MA 1090 mm 900 mm 85 mm 167 kg 618 KN 1600 KN
791 618/950 618/950 MA 1150 mm 950 mm 90 mm 197 kg 637 KN 1730 KN
792 618/1000 618/1000 MA 1220 mm 1000 mm 100 mm 245 kg 637 KN 1800 KN
793 618/1060 618/1060 MA 1280 mm 1060 mm 100 mm 260 kg 728 KN 2120 KN

Merkmale und Vorteile der QIBR-Standard-Rillenkugellager

QIBR-Standard-Rillenkugellager lösen viele wichtige Probleme in verschiedenen Bereichen, hauptsächlich in den folgenden:

1. Reibungsloser Betrieb: Da der Kontakt zwischen dem Wälzkörper (Kugel) und der Laufbahn der Punktkontakt ist und das Spiel gering ist, erzeugen Rillenkugellager während des Betriebs geringe Reibung, laufen sehr ruhig und geräuscharm.

2. Anpassungsfähig an Hochgeschwindigkeitsbetrieb: Aufgrund der kugelförmigen Wälzkörper und der relativ glatten Laufbahnoberfläche haben Rillenkugellager gute Stabilität und geringen Temperaturanstieg bei Hochgeschwindigkeitsbetrieb, wodurch sie für Hochgeschwindigkeitsgeräte geeignet sind.

3. Gute Dichtungsleistung: Standard-Rillenkugellager können in der Regel mit Dichtungen ausgestattet werden, um das Eindringen von Verunreinigungen in das Lager zu verhindern, das Schmierfett in gutem Zustand zu halten und die Lebensdauer des Lagers zu verbessern.

4. Einfache Struktur: Rillenkugellager bestehen aus Innen- und Außenring, Wälzkörpern (Kugeln) und Käfig. Sie haben eine einfache und kompakte Struktur und sind leicht herzustellen und zu warten.

5. Hohe Tragfähigkeit: Rillenkugellager können großen Radiallasten und auch bestimmten Axiallasten standhalten. Für die meisten Anwendungen ist die Tragfähigkeit von Rillenkugellagern relativ hoch.

Leistungsverbesserung und Lösungen für QIBR-Standard-Rillenkugellager

1. Optimierung des Schmiermittels: Das geeignete Schmiermittel oder Fett wird ausgewählt und die entsprechende Zugabe und Mischung werden vorgenommen, damit die Reibung verringert und die Verschleißfestigkeit verbessert wird. Die Verwendung von synthetischen Schmiermitteln oder Nanoschmiermitteln kann die Effizienz und Lebensdauer des Lagers erheblich verbessern.

2. Optimierung der Laufbahnen: Durch die Optimierung der Laufbahngeometrie der Innen- und Außenringe, wie z. B. die Erhöhung der Präzision der Laufbahn und die Verbesserung der Oberflächengüte, werden Reibung und Energieverlust reduziert, wodurch die Betriebseffizienz des Lagers verbessert wird.

3. Verbesserung der Qualität der Wälzkörper: Durch die Verbesserung der Glätte und Härte der Wälzkörperoberfläche können Reibung und Verschleiß reduziert werden. Die Verwendung von hochpräzisen Wälzkörpern (z. B. Keramik) kann die Betriebsleistung des Lagers erheblich verbessern.

4. Korrosionsbeständiges Design: Für anspruchsvollere Arbeitsumgebungen (z. B. Schifffahrt, Chemie usw.) können Edelstahl, korrosionsbeständige Beschichtungen oder Oberflächenbehandlungsverfahren eingesetzt werden, um die Korrosionsbeständigkeit der Lager zu verbessern.

Hauptanwendungsbereiche der QIBR-Standard-Rillenkugellager

1. Elektromotoren

Rillenkugellager werden häufig in Elektromotoren eingesetzt, insbesondere in kleinen und Miniatur-Elektromotoren, wo sie den Rotor stützen und ihn durch die Lagerung der rotierenden Teile des Motors in Bewegung halten.

2. Automobilindustrie

Radnabenlager: Rillenkugellager werden häufig in Autorädern eingesetzt, um die Rotation des Rades zu unterstützen und hohen Radiallasten standzuhalten.

Motorkomponenten: Rillenkugellager bieten stabile Unterstützung und effiziente Rotation für Teile wie Kurbelwellen und Nockenwellen.

Getriebe: Rillenkugellager werden auch in Fahrzeuggetrieben eingesetzt, um einen reibungslosen Zahnradbetrieb zu gewährleisten.

3. Industriemaschinen

Werkzeugmaschinen: Rillenkugellager werden in Werkzeugmaschinenspindeln, Vorschubachsen und anderen Komponenten eingesetzt, um einen stabilen Hochgeschwindigkeitsbetrieb zu gewährleisten und Reibung und Verschleiß zu reduzieren.

Getriebesysteme: Rillenkugellager werden auch in Getriebekomponenten wie Kettenrädern und Riemenscheiben eingesetzt, um effiziente Kraftübertragung zu gewährleisten.

Pumpen und Kompressoren: Rillenkugellager werden häufig in Geräten wie Hydraulikpumpen und Luftkompressoren eingesetzt, um schweren Lasten standzuhalten und die Betriebseffizienz der Geräte zu verbessern.

4. Haushaltsgeräte

Waschmaschinen: Rillenkugellager werden in der Motorwelle und in den rotierenden Teilen der Trommel von Waschmaschinen eingesetzt, um einen reibungslosen Betrieb zu gewährleisten.

Elektrische Ventilatoren: Sie werden in elektrischen Ventilatormotoren eingesetzt, um einen reibungslosen und effizienten Betrieb zu gewährleisten.

Kühlschränke und Klimaanlagen: Rillenkugellager werden in den Kompressoren dieser Geräte eingesetzt, um einen stabilen Betrieb und lange Lebensdauer zu gewährleisten.

5. Schienenverkehr

Schienenfahrzeuge: Rillenkugellager werden in den Radlagern von Lokomotiven und Waggons eingesetzt, um die rotierende Last der Räder zu tragen und einen reibungslosen und effizienten Zugbetrieb zu gewährleisten.
