Pendelkugellager

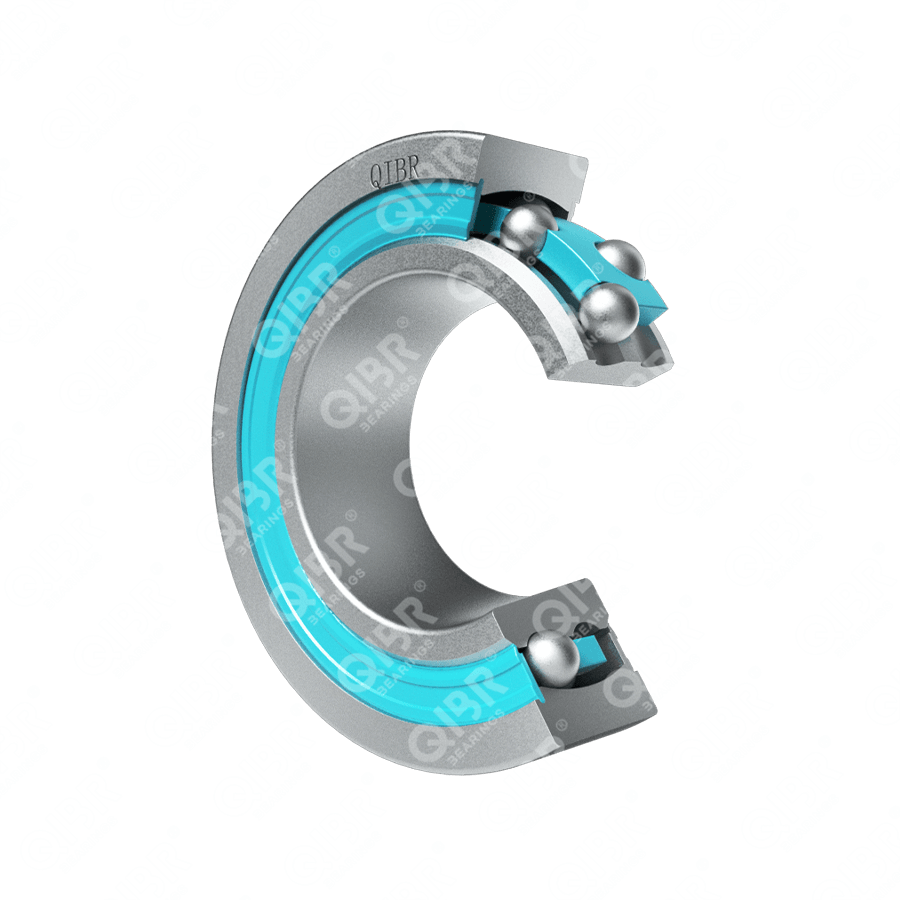

Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

Pendelkugellager

Pendelkugellager können Durchbiegungen und Schiefstellungen von Wellen ausgleichen, die durch Montagefehler, Biegung der Welle oder Wärmeausdehnung entstehen können. Aufgrund dieser Fähigkeit eignen sie sich ideal für Anwendungen, bei denen Wellen unterschiedlichen Belastungen ausgesetzt sind oder bei denen präzise Ausrichtung schwierig zu gewährleisten ist.

Pendelkugellager werden häufig in Anwendungen wie Industriemaschinen, Automobilkomponenten, landwirtschaftlichen Geräten und Bergbaumaschinen eingesetzt. Sie werden für ihre Vielseitigkeit, Zuverlässigkeit und Fähigkeit geschätzt, auch unter schwierigen Bedingungen reibungslos zu funktionieren.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

52100, 100Cr6, SUJ2, Edelstahl

Marke

QIBR/OEM/Neutral

Anwendungen

Förderanlagen, landwirtschaftliche Maschinen, Textilmaschinen usw.

Innendurchmesser

5-50 mm

Außendurchmesser

19-110mm

Masse

0.009-1.2 kg

Verpackung

Standard-Exportverpackung

Filter

Nr. Produkt Produktnummer Dynamische Tragzahl Statische Tragzahl Bohrung Masse Außendurchmesser (D) Breite (B)
1 135 135 TN9 2.51 KN 0.48 KN 5 mm 0.009 kg 19 mm 6 mm
2 135/P5/ 135/P5 2.51 KN 0.48 KN 5 mm 0.009 kg 19 mm 6 mm
3 135 135 C3 2.51 KN 0.48 KN 5 mm 0.009 kg 19 mm 6 mm
4 135/ 135 2.51 KN 0.48 KN 5 mm 0.009 kg 19 mm 6 mm
5 135 135 ETN9 2.51 KN 0.48 KN 5 mm 0.009 kg 19 mm 6 mm
6 135 135 E-2RS1TN9 2.51 KN 0.48 KN 5 mm 0.009 kg 19 mm 6 mm
7 135 135 E-2RS1KTN9 2.51 KN 0.48 KN 5 mm 0.009 kg 19 mm 6 mm
8 135/P6/ 135/P6 2.51 KN 0.48 KN 5 mm 0.009 kg 19 mm 6 mm
9 135 135 EKTN9 2.51 KN 0.48 KN 5 mm 0.009 kg 19 mm 6 mm
10 126 126 TN9 2.51 KN 0.48 KN 6 mm 0.009 kg 19 mm 6 mm
11 126/P5/ 126/P5 2.51 KN 0.48 KN 6 mm 0.009 kg 19 mm 6 mm
12 126 126 C3 2.51 KN 0.48 KN 6 mm 0.009 kg 19 mm 6 mm
13 126/ 126 2.51 KN 0.48 KN 6 mm 0.009 kg 19 mm 6 mm
14 126 126 ETN9 2.51 KN 0.48 KN 6 mm 0.009 kg 19 mm 6 mm
15 126 126 EKTN9 2.51 KN 0.48 KN 6 mm 0.009 kg 19 mm 6 mm
16 126 126 E-2RS1TN9 2.51 KN 0.48 KN 6 mm 0.009 kg 19 mm 6 mm
17 126 126 E-2RS1KTN9 2.51 KN 0.48 KN 6 mm 0.009 kg 19 mm 6 mm
18 126/P6/ 126/P6 2.51 KN 0.48 KN 6 mm 0.009 kg 19 mm 6 mm
19 127 127 TN9 2.65 KN 0.56 KN 7 mm 0.014 kg 22 mm 7 mm
20 127/P5/ 127/P5 2.65 KN 0.56 KN 7 mm 0.014 kg 22 mm 7 mm
21 127 127 C3 2.65 KN 0.56 KN 7 mm 0.014 kg 22 mm 7 mm
22 127/ 127 2.65 KN 0.56 KN 7 mm 0.014 kg 22 mm 7 mm
23 127 127 ETN9 2.65 KN 0.56 KN 7 mm 0.014 kg 22 mm 7 mm
24 127 127 EKTN9 2.65 KN 0.56 KN 7 mm 0.014 kg 22 mm 7 mm
25 127 127 E-2RS1KTN9 2.65 KN 0.56 KN 7 mm 0.014 kg 22 mm 7 mm
26 127 127 E-2RS1TN9 2.65 KN 0.56 KN 7 mm 0.014 kg 22 mm 7 mm
27 127/P6/ 127/P6 2.65 KN 0.56 KN 7 mm 0.014 kg 22 mm 7 mm
28 108 108 TN9 2.65 KN 0.56 KN 8 mm 0.014 kg 22 mm 7 mm
29 108/P5/ 108/P5 2.65 KN 0.56 KN 8 mm 0.014 kg 22 mm 7 mm
30 108 108 C3 2.65 KN 0.56 KN 8 mm 0.014 kg 22 mm 7 mm
31 108/ 108 2.65 KN 0.56 KN 8 mm 0.014 kg 22 mm 7 mm
32 108 108 ETN9 2.65 KN 0.56 KN 8 mm 0.014 kg 22 mm 7 mm
33 108 108 EKTN9 2.65 KN 0.56 KN 8 mm 0.014 kg 22 mm 7 mm
34 108 108 E-2RS1TN9 2.65 KN 0.56 KN 8 mm 0.014 kg 22 mm 7 mm
35 108 108 E-2RS1KTN9 2.65 KN 0.56 KN 8 mm 0.014 kg 22 mm 7 mm
36 108/P6/ 108/P6 2.65 KN 0.56 KN 8 mm 0.014 kg 22 mm 7 mm
37 129 129 TN9 3.9 KN 0.82 KN 9 mm 0.022 kg 26 mm 8 mm
38 129/P5/ 129/P5 3.9 KN 0.82 KN 9 mm 0.022 kg 26 mm 8 mm
39 129 129 C3 3.9 KN 0.82 KN 9 mm 0.022 kg 26 mm 8 mm
40 129/ 129 3.9 KN 0.82 KN 9 mm 0.022 kg 26 mm 8 mm
41 129 129 ETN9 3.9 KN 0.82 KN 9 mm 0.022 kg 26 mm 8 mm
42 129 129 EKTN9 3.9 KN 0.82 KN 9 mm 0.022 kg 26 mm 8 mm
43 129 129 E-2RS1KTN9 3.9 KN 0.82 KN 9 mm 0.022 kg 26 mm 8 mm
44 129 129 E-2RS1TN9 3.9 KN 0.82 KN 9 mm 0.022 kg 26 mm 8 mm
45 129/P6/ 129/P6 3.9 KN 0.82 KN 9 mm 0.022 kg 26 mm 8 mm
46 1200 1200 ETN9 5.53 KN 1.18 KN 10 mm 0.034 kg 30 mm 9 mm
47 1200/P5/ 1200/P5 5.53 KN 1.18 KN 10 mm 0.034 kg 30 mm 9 mm
48 1200 1200 C3 5.53 KN 1.18 KN 10 mm 0.034 kg 30 mm 9 mm
49 1200/ 1200 5.53 KN 1.18 KN 10 mm 0.034 kg 30 mm 9 mm
50 1200 1200 EKTN9 5.53 KN 1.18 KN 10 mm 0.034 kg 30 mm 9 mm
51 1200 1200 E-2RS1KTN9 5.53 KN 1.18 KN 10 mm 0.034 kg 30 mm 9 mm
52 1200 1200 E-2RS1TN9 5.53 KN 1.18 KN 10 mm 0.034 kg 30 mm 9 mm
53 1200 1200 TN9 5.53 KN 1.18 KN 10 mm 0.034 kg 30 mm 9 mm
54 1200/P6/ 1200/P6 5.53 KN 1.18 KN 10 mm 0.034 kg 30 mm 9 mm
55 2200 2200 E-2RS1TN9 5.53 KN 1.18 KN 10 mm 0.048 kg 30 mm 14 mm
56 2200 2200 ETN9 8.06 KN 1.73 KN 10 mm 0.047 kg 30 mm 14 mm
57 2200/P5/ 2200/P5 8.06 KN 1.73 KN 10 mm 0.047 kg 30 mm 14 mm
58 2200 2200 C3 8.06 KN 1.73 KN 10 mm 0.047 kg 30 mm 14 mm
59 2200/ 2200 8.06 KN 1.73 KN 10 mm 0.047 kg 30 mm 14 mm
60 2200 2200 EKTN9 8.06 KN 1.73 KN 10 mm 0.047 kg 30 mm 14 mm
61 2200 2200 E-2RS1KTN9 8.06 KN 1.73 KN 10 mm 0.047 kg 30 mm 14 mm
62 2200 2200 E-2RS1TN9 8.06 KN 1.73 KN 10 mm 0.047 kg 30 mm 14 mm
63 2200 2200 TN9 8.06 KN 1.73 KN 10 mm 0.047 kg 30 mm 14 mm
64 2200/P6/ 2200/P6 8.06 KN 1.73 KN 10 mm 0.047 kg 30 mm 14 mm
65 1201 1201 ETN9 6.24 KN 1.43 KN 12 mm 0.04 kg 32 mm 10 mm
66 1201/P5/ 1201/P5 6.24 KN 1.43 KN 12 mm 0.04 kg 32 mm 10 mm
67 1201 1201 C3 6.24 KN 1.43 KN 12 mm 0.04 kg 32 mm 10 mm
68 1201/ 1201 6.24 KN 1.43 KN 12 mm 0.04 kg 32 mm 10 mm
69 1201 1201 EKTN9 6.24 KN 1.43 KN 12 mm 0.04 kg 32 mm 10 mm
70 1201 1201 E-2RS1TN9 6.24 KN 1.43 KN 12 mm 0.04 kg 32 mm 10 mm
71 1201 1201 E-2RS1KTN9 6.24 KN 1.43 KN 12 mm 0.04 kg 32 mm 10 mm
72 1201 1201 TN9 6.24 KN 1.43 KN 12 mm 0.04 kg 32 mm 10 mm
73 1201/P6/ 1201/P6 6.24 KN 1.43 KN 12 mm 0.04 kg 32 mm 10 mm
74 2201 2201 E-2RS1TN9 6.24 KN 1.43 KN 12 mm 0.053 kg 32 mm 14 mm
75 2201 2201 ETN9 8.52 KN 1.9 KN 12 mm 0.053 kg 32 mm 14 mm
76 2201/P5/ 2201/P5 8.52 KN 1.9 KN 12 mm 0.053 kg 32 mm 14 mm
77 2201 2201 C3 8.52 KN 1.9 KN 12 mm 0.053 kg 32 mm 14 mm
78 2201/ 2201 8.52 KN 1.9 KN 12 mm 0.053 kg 32 mm 14 mm
79 2201 2201 EKTN9 8.52 KN 1.9 KN 12 mm 0.053 kg 32 mm 14 mm
80 2201 2201 E-2RS1TN9 8.52 KN 1.9 KN 12 mm 0.053 kg 32 mm 14 mm
81 2201 2201 E-2RS1KTN9 8.52 KN 1.9 KN 12 mm 0.053 kg 32 mm 14 mm
82 2201 2201 TN9 8.52 KN 1.9 KN 12 mm 0.053 kg 32 mm 14 mm
83 2201/P6/ 2201/P6 8.52 KN 1.9 KN 12 mm 0.053 kg 32 mm 14 mm
84 1301/P5/ 1301/P5 9.36 KN 2.16 KN 12 mm 0.067 kg 37 mm 12 mm
85 1301 1301 C3 9.36 KN 2.16 KN 12 mm 0.067 kg 37 mm 12 mm
86 1301/ 1301 9.36 KN 2.16 KN 12 mm 0.067 kg 37 mm 12 mm
87 1301 1301 EKTN9 9.36 KN 2.16 KN 12 mm 0.067 kg 37 mm 12 mm
88 1301 1301 E-2RS1KTN9 9.36 KN 2.16 KN 12 mm 0.067 kg 37 mm 12 mm
89 1301 1301 E-2RS1TN9 9.36 KN 2.16 KN 12 mm 0.067 kg 37 mm 12 mm
90 1301 1301 TN9 9.36 KN 2.16 KN 12 mm 0.067 kg 37 mm 12 mm
91 1301/P6/ 1301/P6 9.36 KN 2.16 KN 12 mm 0.067 kg 37 mm 12 mm
92 1301 1301 ETN9 9.36 KN 2.16 KN 12 mm 0.067 kg 37 mm 12 mm
93 2301/ 2301 11.7 KN 2.7 KN 12 mm 0.095 kg 37 mm 17 mm
94 2301/P5/ 2301/P5 11.7 KN 2.7 KN 12 mm 0.095 kg 37 mm 17 mm
95 2301 2301 C3 11.7 KN 2.7 KN 12 mm 0.095 kg 37 mm 17 mm
96 2301 2301 ETN9 11.7 KN 2.7 KN 12 mm 0.095 kg 37 mm 17 mm
97 2301 2301 EKTN9 11.7 KN 2.7 KN 12 mm 0.095 kg 37 mm 17 mm
98 2301 2301 E-2RS1KTN9 11.7 KN 2.7 KN 12 mm 0.095 kg 37 mm 17 mm
99 2301 2301 E-2RS1TN9 11.7 KN 2.7 KN 12 mm 0.095 kg 37 mm 17 mm
100 2301 2301 TN9 11.7 KN 2.7 KN 12 mm 0.095 kg 37 mm 17 mm

Merkmale und Vorteile von QIBR-Pendelkugellagern

QIBR Pendelkugellager lösen viele wichtige Probleme in verschiedenen Bereichen, hauptsächlich in den folgenden:

1. Selbstausrichtende Funktion

Das größte Merkmal von QIBR-Pendelkugellagern ist ihre Fähigkeit zur Selbstausrichtung. Dies liegt daran, dass die Laufbahnen der Innen- und Außenringe relativ zueinander geneigt sind (d. h. die Außenringlaufbahn ist kugelförmig). Wenn sich die Welle oder der Lagersitz relativ zueinander verschiebt, passt sich die Kontaktfläche zwischen der Kugel und der Laufbahn automatisch an, damit das Lager in einem stabilen Betriebszustand bleibt und der durch Winkelfehler verursachte Verschleiß reduziert wird.

2. Tragfähigkeit

QIBR-Pendelkugellager haben relativ hohe Tragfähigkeit. Sie können bestimmten radialen und axialen Belastungen standhalten.

3. Anpassungsfähigkeit

QIBR-Pendelkugellager eignen sich aufgrund ihrer selbstausrichtenden Eigenschaften besonders für Anwendungen mit Fehlausrichtung während der Installation. Beispielsweise können die Wellenauslenkung, unsachgemäße Installation des Lagersitzes usw. zur Winkelabweichung des Lagers führen. Das Pendelkugellager kann diese Probleme jedoch effektiv ausgleichen und einen reibungslosen Betrieb gewährleisten.

4. Konstruktionsmerkmale

Das QIBR-Pendelkugellager ist mit zwei Kugelkäfigen konstruiert, die großen Radiallasten standhalten können.

Leistungsverbesserung und Lösungen für QIBR-Pendelkugellager

1. Optimierung des Schmiermittels: Das geeignete Schmiermittel oder Fett wird ausgewählt und die entsprechende Zugabe und Mischung werden vorgenommen, damit die Reibung verringert und die Verschleißfestigkeit verbessert wird. Die Verwendung von synthetischen Schmiermitteln oder Nanoschmiermitteln kann die Effizienz und Lebensdauer des Lagers erheblich verbessern.

2. Optimierung der Laufbahnen: Durch die Optimierung der Laufbahngeometrie der Innen- und Außenringe, wie z. B. die Erhöhung der Präzision der Laufbahn und die Verbesserung der Oberflächengüte, werden Reibung und Energieverlust reduziert, wodurch die Betriebseffizienz des Lagers verbessert wird.

3. Verbesserung der Qualität der Wälzkörper: Durch die Verbesserung der Glätte und Härte der Wälzkörperoberfläche können Reibung und Verschleiß reduziert werden. Die Verwendung von hochpräzisen Wälzkörpern (z. B. Keramik) kann die Betriebsleistung des Lagers erheblich verbessern.

4. Optimierung des Käfigdesigns: Der Käfig wird optimiert, z. B. die Verwendung von hochtemperatur- und korrosionsbeständigen Materialien und Konstruktionen, um die Haltbarkeit des Käfigs und die Stabilität des Lagers zu verbessern.

Hauptanwendungsbereiche von QIBR-Pendelkugellagern

Motoren und Getriebesysteme

In Motoren und Getriebesystemen von Kraftfahrzeugen können Pendelkugellager eingesetzt werden, um Wellenfehlausrichtungen auszugleichen, die durch Vibrationen oder Wärmeausdehnung des Motors und anderer Teile verursacht werden.

Ventilatoren, Gebläse und Pumpen

Da diese Geräte häufig Wellenbiegungen oder Installationsfehler aufweisen, können durch den Einsatz von Pendelkugellagern die Wartungskosten gesenkt und die Lebensdauer der Geräte verlängert werden.

Vibrationssiebe

In der Bergbauindustrie werden Pendelkugellager häufig in Geräten wie Vibrationssieben eingesetzt. Vibrationssiebe müssen unter hoher Last und bei starken Vibrationen arbeiten. Die Pendelkugellager können die Probleme von Wellenfehlausrichtung und Versatz, die durch Gerätevibrationen verursacht werden, effektiv lindern.

Lager für Schienenfahrzeuge

In Schienenfahrzeugen können Pendelkugellager Probleme wie unebene Gleise und Radversatz bewältigen und so den reibungslosen und zuverlässigen Betrieb des Fahrzeugs gewährleisten.
