Standard-Rillenkugellager

Die am häufigsten verwendeten Materialien und Anwendungsoptionen für QIBR-Standard-Rillenkugellager in kommerziellen Anwendungen sind wie folgt:

Das QIBR-Standard-Rillenkugellager ist eine der gängigsten Arten von Wälzlagern und wird in verschiedenen mechanischen Geräten eingesetzt. Zu den für QIBR-Standard-Rillenkugellager verwendeten Materialien gehören:

  • Lagerstahl: Dies ist das am häufigsten verwendete Material mit hoher Tragfähigkeit und guter Verschleißfestigkeit, das für die meisten Anwendungen geeignet ist.
  • Edelstahl: Er weist gute Korrosionsbeständigkeit auf und eignet sich für den Einsatz in feuchten oder korrosiven Umgebungen.
  • Kohlenstoffstahl: Er wird seltener verwendet und aufgrund seiner geringen Kosten hauptsächlich in Low-End-Anwendungen eingesetzt.

Die Wahl dieser Materialien hängt von den Anforderungen der jeweiligen Anwendung ab, wie z. B. Tragfähigkeit, Korrosionsbeständigkeit und andere Faktoren.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

GCr15、5200、100Cr6、SUJ2

Inner ring diameter

3mm-1500mm

Outer ring diameter

10mm-1920mm

Weight

0.0007kg-500kg

Brand

QIBR/OEM/Neutral

Package

QIBR/Standard-Industrieverpackung/OEM

Applications

Werkzeugmaschinenspindel, Zentrifuge, Druckerhöhungspumpe, Ölpumpe, Gebläse, verschiedene Getriebe, Laborgerät

Standard-Rillenkugellager

Filter

Nr. Produkt Produktnummer Außendurchmesser (D) Innendurchmesser (d) Breite (B) Masse Grundlegende dynamische Tragzahl Grundlegende statische Tragzahl
293 6306/ 6306 72 mm 30 mm 19 mm 0.35 kg 29.6 KN 16 KN
294 6306 6306 2RSH 72 mm 30 mm 19 mm 0.35 kg 29.6 KN 16 KN
295 6306 6306 RSH 72 mm 30 mm 19 mm 0.35 kg 29.6 KN 16 KN
296 6306 6306 2Z 72 mm 30 mm 19 mm 0.35 kg 29.6 KN 16 KN
297 6306 6306 Z 72 mm 30 mm 19 mm 0.35 kg 29.6 KN 16 KN
298 61807 61807 2RS1 47 mm 35 mm 7 mm 0.022 kg 4.36 KN 3.35 KN
299 61807 61807 2RZ 47 mm 35 mm 7 mm 0.022 kg 4.36 KN 3.35 KN
300 61807/ 61807 47 mm 35 mm 7 mm 0.029 kg 4.36 KN 3.35 KN
301 61907/ 61907 55 mm 35mm 10 mm 0.008 kg 10.8 KN 7.8 KN
302 16007/ 16007 62 mm 35 mm 9 mm 0.11 kg 13 KN 8.15 KN
303 6007/ 6007 62 mm 35 mm 14 mm 0.15 kg 16.8 KN 10.2 KN
304 6007 6007 2RS1 62 mm 35 mm 14 mm 0.16 kg 16.8 KN 10.2 KN
305 6007 6007 RS1 62 mm 35 mm 14 mm 0.16 kg 16.8 KN 10.2 KN
306 6007 6007 2Z 62 mm 35 mm 14 mm 0.16 kg 16.8 KN 10.2 KN
307 6007 6007 Z 62 mm 35 mm 14 mm 0.16 kg 16.8 KN 10.2 kN
308 6207/ 6207 72 mm 35 mm 17 mm 0.29 kg 27 KN 15.3 KN
309 6207 6207 2RSH 72 mm 35 mm 17 mm 0.3 kg 27 KN 15.3 KN
310 6207 6207 RSH 72 mm 35 mm 17 mm 0.3 kg 27 kN 15.3 KN
311 6207 6207 2Z 72 mm 35 mm 17 mm 0.3 kg 27 KN 15.3 KN
312 6207 6207 Z 72 mm 35 mm 17 mm 0.3 kg 27 KN 15.3 KN
313 6307/ 6307 80 mm 35 mm 21 mm 0.46 kg 35.1 KN 19 KN
314 6307 6307 2RSH 80 mm 35 mm 21 mm 0.46 kg 35.1 KN 19 KN

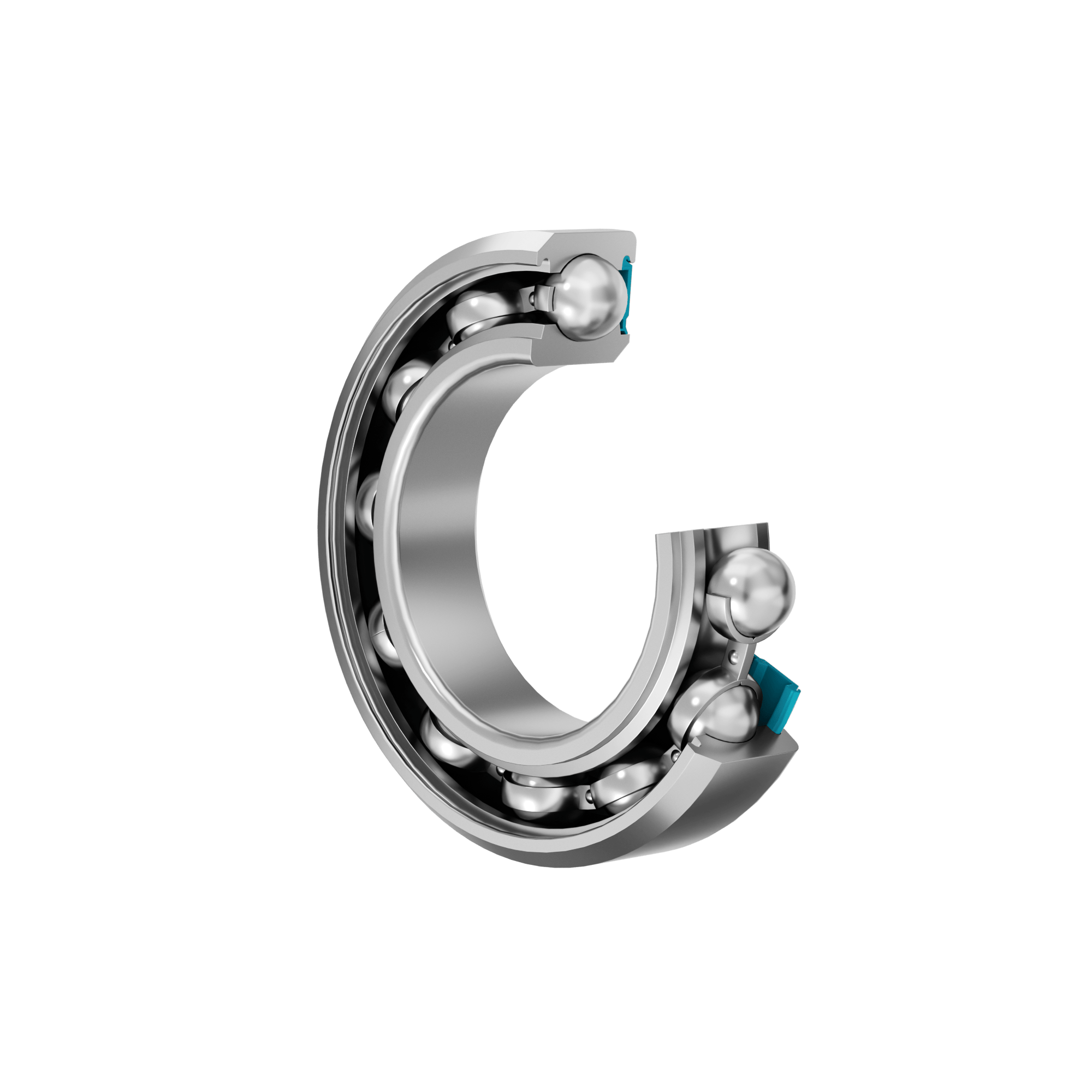

315 6307 6307 RSH 80 mm 35 mm 21 mm 0.46 kg 35.1 KN 19 KN
316 6307 6307 2Z 80 mm 35 mm 21 mm 0.48 kg 35.1 KN 19 KN
317 6307 6307 Z 80 mm 35 mm 21 mm 0.48 kg 35.1 KN 19 KN
318 61808/ 61808 52 mm 40 mm 7 mm 0.032 kg 4.49 KN 3.75 KN
319 61908 61908 2RS1 62 mm 40 mm 12 mm 0.12 kg 13.8 KN 10 KN
320 61908/ 61908 62 mm 40 mm 12 mm 0.12 kg 13.8 KN 10 KN
321 16008/ 16008 68 mm 40 mm 9 mm 0.13 kg 13.8 kN 10.2 kN
322 6008/ 6008 68 mm 40 mm 15 mm 0.19 kg 17.8 KN 11 KN
323 6008 6008 2RS1 68 mm 40 mm 15 mm 0.2 kg 17.8 KN 11 KN
324 6008 6008 RS1 68 mm 40 mm 15 mm 0.2 kg 17.8 KN 11 KN
325 6008 6008 2Z 68 mm 40 mm 15 mm 0.2 kg 17.8 KN 11 KN
326 6008 6008 Z 68 mm 40 mm 15 mm 0.2 kg 17.8 KN 11 KN
327 6208/ 6208 80 mm 40 mm 18 mm 0.63 kg 32.5 KN 19 KN
328 6208 6208 2RSH 80 mm 40 mm 18 mm 0.37 kg 32.5 KN
329 6208 6208 RSH 80 mm 40 mm 18 mm 0.37 kg 32.5 KN 19 KN
330 6208 6208 2Z 80 mm 40 mm 18 mm 0.38 kg 32.5 KN 19 KN
331 6208 6208 Z 80 mm 40 mm 18 mm 0.38 kg 32.5 KN 19 KN
332 6308/ 6308 90 mm 40 mm 23 mm 0.63 kg 42.3 KN 24 KN
333 6308 6308 2RSH 90 mm 40 mm 23mm 0.64 kg 42.3 KN 24 KN
334 6308 6308 RSH 90 mm 40 mm 23 mm 0.64 kg 42.3 KN 24 KN
335 6308 6308 2RZ 90 mm 40 mm 23 mm 0.65 kg 42.3 KN 24 KN
336 6308 6308 RZ 90 mm 40 mm 23 mm 0.65 kg 42.3 KN 24 KN
337 6308 6308 2Z 90 mm 40 mm 23 mm 0.65 kg 42.3 KN 24 KN
338 6308 6308 Z 90 mm 40 mm 23 mm 0.65 kg 42.3 KN 24 KN
339 61809 61809 2RS1 58 mm 45 mm 7 mm 0.04 kg 6.63 KN 6.1 KN
340 61809 61809 2RZ 58 mm 45 mm 7 mm 0.04 kg 6.63 KN 6.1 KN
341 61809/ 61809 58 mm 45 mm 7 mm 0.04 kg 6.63 KN 6.1 KN
342 61909 61909 2RS1 68 mm 45 mm 12 mm 0.04 kg 14 KN 10.8 KN
343 61909 61909 2RZ 68 mm 45 mm 12 mm 0.04kg 14 KN 10.8 KN
344 61909/ 61909 68 mm 45 mm 12 mm 0.04 kg 14 KN 10.8 KN
345 16009/ 16009 75 mm 45 mm 10 mm 0.17 kg 16.5 KN 10.8 KN
346 6009/ 6009 75 mm 45 mm 16 mm 0.24 kg 22.1 KN 14.6 KN
347 6009 6009 2RS1 75 mm 45 mm 16 mm 0.25 kg 22.1 KN 14.6 KN
348 6009 6009 RS1 75 mm 45 mm 16 mm 0.25 kg 22.1 KkN 14.6 KN
349 6009 6009 2Z 75 mm 45 mm 16 mm 0.25 kg 22.1 NN 14.6 KN
350 6009 6009 Z 75 mm 45 mm 16 mm 0.25 kg 22.1 KN 14.6 KN
351 6209/ 6209 85 mm 45 mm 19 mm 0.42 kg 35.1 KN 21.6 KN
352 6209 6209 2RSH 85mm 19 mm 0.42 kg 35.1 KN 21.6 KN
353 6209 6209 RSH 85 mm 45 mm 19 mm 0.42 kg 35.1 KN 21.6 KN
354 6209 6209 2Z 85 mm 45 mm 19 mm 0.43 kg 35.1 KN 21.6 KN
355 6209 6209 Z 85 mm 45 mm 19 mm 0.43 kg 35.1 KN 21.6 KN
356 6309/ 6309 100 mm 45 mm 25 mm 0.84 kg 55.3 KN 31.5 KN
357 6309 6309 2RSH 100 mm 45 mm 25 mm 0.85 kg 55.3 KN 31.5 KN
358 6309 6309 RSH 100 mm 45 mm 25 mm 0.85 kg 55.3 KN 31.5 KN
359 6309 6309 2Z 100 mm 45 mm 25 mm 0.87 kg 55.3 KN 31.5 KN
360 6309 6309 Z 100 mm 45 mm 25 mm 0.87 kg 55.3 KN 31.5 KN
361 61810 61810 2RS1 65 mm 50 mm 7 mm 0.052 kg 6.76 KN 6.8 KN
362 61810/ 61810 65 mm 50 mm 7 mm 0.052 kg 6.76 KN 6.8 KN
363 61910 61910 2RS1 72 mm 50 mm 12 mm 0.14 kg 14.6 KN 11.8 KN
364 61910/ 61910 72 mm 50 mm 12 mm 0.14 kg 14.6 KN 11.8 KN
365 16010/ 16010 80 mm 50 mm 10 mm 0.18 kg 16.8 KN 11.4 KN
366 6010/ 6010 80 mm 50 mm 16 mm 0.26 kg 22.9 KN 16 KN
367 6010 6010 2RS1 80 mm 50 mm 16 mm 0.27 kg 22.9 KN 15.6 KN
368 6010 6010 RS1 80 mm 50 mm 16 mm 0.27 kg 22.9 KN 15.6 KN
369 6010 6010 2Z 80 mm 50 mm 16 mm 0.27 kg 22.9 KN 15.6 KN
370 6010 6010 Z 80 mm 50 mm 16 mm 0.27 kg 22.9 KN 15.6 KN
371 6210/ 6210 90 mm 50 mm 20 mm 0.46 kg 37.1 KN 23.2 KN
372 6210 6210 2RSH 90 mm 50 mm 20 mm 0.46 kg 37.1 KN 23.2 KN
373 6210 6210 RSH 90 mm 50 mm 20mm 0.46 kg 37.1 KN 23.2 KN
374 6210 6210 2Z 90 mm 50 mm 20 mm 0.47 kg 37.1 KkN 23.2 KN
375 6210 6210 Z 90 mm 50 mm 20 mm 0.47 kg 37.1 KN 23.2 KN
376 6210 6210 2RZ 90 mm 50 mm 20 mm 0.48 kg 37.1 KN 23.2 KN
377 6210 6210 RZ 90 mm 50 mm 20 mm 0.48 kg 37.1 KN 23.2 KN
378 62210 62210 2RS1 90 mm 50 mm 23 mm 0.54 kg 35.1 KN 23.2 KN
379 6310 6310 2RSH 110 mm 50 mm 27 mm 1.1 kg 65 KN 38 KN
380 6310 6310 RSH 110 mm 50 mm 27 mm 1.1 kg 65 KN 38 KN
381 6310/ 6310 110 mm 50 mm 27 mm 1.1 kg 65 KN 38 KN
382 6310 6310 2Z 110 mm 50 mm 27 mm 1.1 kg 65 KN 38 KN
383 6310 6310 Z 110 mm 50 mm 27 mm 1.1 kg 65 KN 38 KN
384 62310 62310 2RS1 110 mm 50 mm 40 mm 1.6 kg 61.8 KN 38 KN
385 6410/ 6410 130 mm 50 mm 31 mm 1.95 kg 87.1 KN 52 KN
386 61811 61811 2RS1 72 mm 55 mm 9 mm 0.083 kg 9.04 KN 8.8 KN
387 61811 61811 2RZ 72 mm 55 mm 9 mm 0.083 kg 9.04 KN 8.8 KN
388 61811/ 61811 72 mm 55 mm 9 mm 0.083 kg 9.04 KN 8.8 KN
389 61911 61911 2RS1 80 mm 55 mm 13 mm 0.19 kg 16.5 KN 14 KN
390 61911/ 61911 80 mm 55 mm 13 mm 0.19 kg 16.5 KN 14 KN
391 16011/ 16011 90 mm 55 mm 11 mm 0.26 kg 20.3 KN 14 KN
392 6011/ 6011 90 mm 55 mm 11 mm 0.38 kg 20.3 KN 14 KN

Merkmale und Vorteile der QIBR-Standard-Rillenkugellager

QIBR-Standard-Rillenkugellager lösen viele wichtige Probleme in verschiedenen Bereichen, hauptsächlich in den folgenden:

1. Reibungsloser Betrieb: Da der Kontakt zwischen dem Wälzkörper (Kugel) und der Laufbahn der Punktkontakt ist und das Spiel gering ist, erzeugen Rillenkugellager während des Betriebs geringe Reibung, laufen sehr ruhig und geräuscharm.

2. Anpassungsfähig an Hochgeschwindigkeitsbetrieb: Aufgrund der kugelförmigen Wälzkörper und der relativ glatten Laufbahnoberfläche haben Rillenkugellager gute Stabilität und geringen Temperaturanstieg bei Hochgeschwindigkeitsbetrieb, wodurch sie für Hochgeschwindigkeitsgeräte geeignet sind.

3. Gute Dichtungsleistung: Standard-Rillenkugellager können in der Regel mit Dichtungen ausgestattet werden, um das Eindringen von Verunreinigungen in das Lager zu verhindern, das Schmierfett in gutem Zustand zu halten und die Lebensdauer des Lagers zu verbessern.

4. Einfache Struktur: Rillenkugellager bestehen aus Innen- und Außenring, Wälzkörpern (Kugeln) und Käfig. Sie haben eine einfache und kompakte Struktur und sind leicht herzustellen und zu warten.

5. Hohe Tragfähigkeit: Rillenkugellager können großen Radiallasten und auch bestimmten Axiallasten standhalten. Für die meisten Anwendungen ist die Tragfähigkeit von Rillenkugellagern relativ hoch.

Leistungsverbesserung und Lösungen für QIBR-Standard-Rillenkugellager

1. Optimierung des Schmiermittels: Das geeignete Schmiermittel oder Fett wird ausgewählt und die entsprechende Zugabe und Mischung werden vorgenommen, damit die Reibung verringert und die Verschleißfestigkeit verbessert wird. Die Verwendung von synthetischen Schmiermitteln oder Nanoschmiermitteln kann die Effizienz und Lebensdauer des Lagers erheblich verbessern.

2. Optimierung der Laufbahnen: Durch die Optimierung der Laufbahngeometrie der Innen- und Außenringe, wie z. B. die Erhöhung der Präzision der Laufbahn und die Verbesserung der Oberflächengüte, werden Reibung und Energieverlust reduziert, wodurch die Betriebseffizienz des Lagers verbessert wird.

3. Verbesserung der Qualität der Wälzkörper: Durch die Verbesserung der Glätte und Härte der Wälzkörperoberfläche können Reibung und Verschleiß reduziert werden. Die Verwendung von hochpräzisen Wälzkörpern (z. B. Keramik) kann die Betriebsleistung des Lagers erheblich verbessern.

4. Korrosionsbeständiges Design: Für anspruchsvollere Arbeitsumgebungen (z. B. Schifffahrt, Chemie usw.) können Edelstahl, korrosionsbeständige Beschichtungen oder Oberflächenbehandlungsverfahren eingesetzt werden, um die Korrosionsbeständigkeit der Lager zu verbessern.

Hauptanwendungsbereiche der QIBR-Standard-Rillenkugellager

1. Elektromotoren

Rillenkugellager werden häufig in Elektromotoren eingesetzt, insbesondere in kleinen und Miniatur-Elektromotoren, wo sie den Rotor stützen und ihn durch die Lagerung der rotierenden Teile des Motors in Bewegung halten.

2. Automobilindustrie

Radnabenlager: Rillenkugellager werden häufig in Autorädern eingesetzt, um die Rotation des Rades zu unterstützen und hohen Radiallasten standzuhalten.

Motorkomponenten: Rillenkugellager bieten stabile Unterstützung und effiziente Rotation für Teile wie Kurbelwellen und Nockenwellen.

Getriebe: Rillenkugellager werden auch in Fahrzeuggetrieben eingesetzt, um einen reibungslosen Zahnradbetrieb zu gewährleisten.

3. Industriemaschinen

Werkzeugmaschinen: Rillenkugellager werden in Werkzeugmaschinenspindeln, Vorschubachsen und anderen Komponenten eingesetzt, um einen stabilen Hochgeschwindigkeitsbetrieb zu gewährleisten und Reibung und Verschleiß zu reduzieren.

Getriebesysteme: Rillenkugellager werden auch in Getriebekomponenten wie Kettenrädern und Riemenscheiben eingesetzt, um effiziente Kraftübertragung zu gewährleisten.

Pumpen und Kompressoren: Rillenkugellager werden häufig in Geräten wie Hydraulikpumpen und Luftkompressoren eingesetzt, um schweren Lasten standzuhalten und die Betriebseffizienz der Geräte zu verbessern.

4. Haushaltsgeräte

Waschmaschinen: Rillenkugellager werden in der Motorwelle und in den rotierenden Teilen der Trommel von Waschmaschinen eingesetzt, um einen reibungslosen Betrieb zu gewährleisten.

Elektrische Ventilatoren: Sie werden in elektrischen Ventilatormotoren eingesetzt, um einen reibungslosen und effizienten Betrieb zu gewährleisten.

Kühlschränke und Klimaanlagen: Rillenkugellager werden in den Kompressoren dieser Geräte eingesetzt, um einen stabilen Betrieb und lange Lebensdauer zu gewährleisten.

5. Schienenverkehr

Schienenfahrzeuge: Rillenkugellager werden in den Radlagern von Lokomotiven und Waggons eingesetzt, um die rotierende Last der Räder zu tragen und einen reibungslosen und effizienten Zugbetrieb zu gewährleisten.
