Standard-Rillenkugellager

Die am häufigsten verwendeten Materialien und Anwendungsoptionen für QIBR-Standard-Rillenkugellager in kommerziellen Anwendungen sind wie folgt:

Das QIBR-Standard-Rillenkugellager ist eine der gängigsten Arten von Wälzlagern und wird in verschiedenen mechanischen Geräten eingesetzt. Zu den für QIBR-Standard-Rillenkugellager verwendeten Materialien gehören:

  • Lagerstahl: Dies ist das am häufigsten verwendete Material mit hoher Tragfähigkeit und guter Verschleißfestigkeit, das für die meisten Anwendungen geeignet ist.
  • Edelstahl: Er weist gute Korrosionsbeständigkeit auf und eignet sich für den Einsatz in feuchten oder korrosiven Umgebungen.
  • Kohlenstoffstahl: Er wird seltener verwendet und aufgrund seiner geringen Kosten hauptsächlich in Low-End-Anwendungen eingesetzt.

Die Wahl dieser Materialien hängt von den Anforderungen der jeweiligen Anwendung ab, wie z. B. Tragfähigkeit, Korrosionsbeständigkeit und andere Faktoren.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

GCr15、5200、100Cr6、SUJ2

Inner ring diameter

3mm-1500mm

Outer ring diameter

10mm-1920mm

Weight

0.0007kg-500kg

Brand

QIBR/OEM/Neutral

Package

QIBR/Standard-Industrieverpackung/OEM

Applications

Werkzeugmaschinenspindel, Zentrifuge, Druckerhöhungspumpe, Ölpumpe, Gebläse, verschiedene Getriebe, Laborgerät

Standard-Rillenkugellager

Filter

Nr. Produkt Produktnummer Außendurchmesser (D) Innendurchmesser (d) Breite (B) Masse Grundlegende dynamische Tragzahl Grundlegende statische Tragzahl
196 61803/ 61803 25 mm 17 mm 5 mm 0.0075 kg 2.03 KN 1.27 KN
197 61903 61903 2RS1 30 mm 17 mm 7 mm 0.017 kg 4.62 KN 2.55KN
198 61903 61903 2Z 30 mm 17 mm 7 mm 0.017 kg 4.62 KN 2.55 KN
199 61903 61903 2RZ 30 mm 17 mm 7 mm 0.018 kg 4.62 KN 2.55 KN
200 61903/ 61903 30 mm 17 mm 7 mm 0.016 kg 4.62 KN 2.55 KN
201 16003 16003 2Z 35 mm 17 mm 8 mm 0.035 kg 6.37 KN 3.25 KN
202 16003/ 16003 35 mm 17 mm 8 mm 0.031 kg 6.37 KN 3.25 KN
203 6003/ 6003 35 mm 17 mm 10 mm 0.038 kg 6.37 KN 3.25 KN
204 6003 6003 2RSH 35 mm 17 mm 10 mm 0.039 kg 6.37 KN 3.25 KN

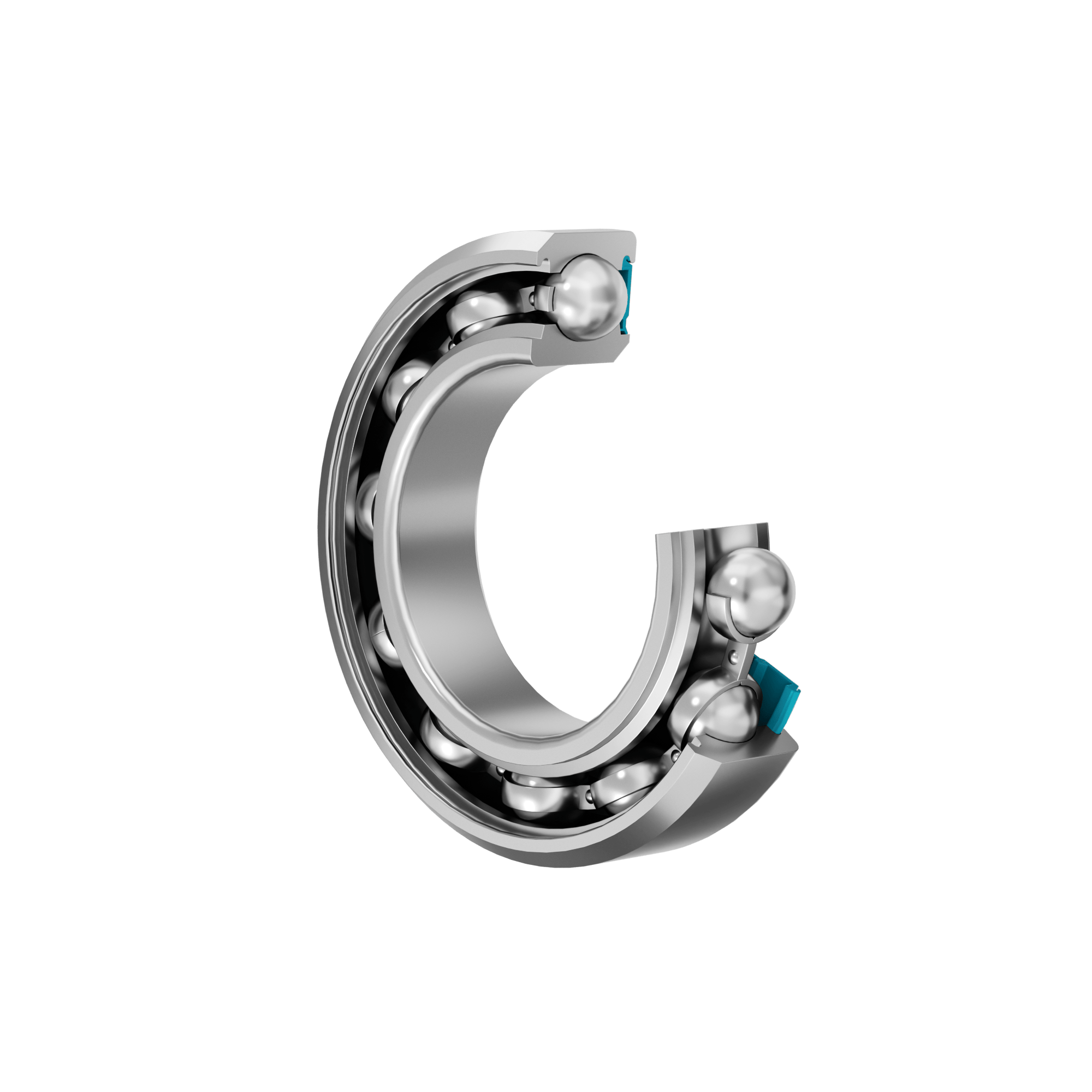

205 6003 6003 RSH 35 mm 17 mm 10 mm 0.039 kg 6.37 KN 3.25KN
206 6003 6003 2RSL 35 mm 17 mm 10 mm 0.039 kg 6.37 KN 3.25 KN
207 6003 6003 2Z 35 mm 17 mm 10 mm 0.041 kg 6.37 KN 3.25 KN
208 6003 6003 Z 35 mm 17 mm 10 mm 0.041 kg 6.37 KN
209 6203/ 6203 40 mm 12 mm 0.0065 kg 9.95 KN 4.75 KN
210 6203 6203 2RSH 40 mm 17 mm 12 mm 0.0067 kg 9.95 KN 4.75 KN
211 6203 6203 RSH 40 mm 17 mm 12 mm 0.0067 kg 9.95 KN 4.75 KN
212 6203 6203 2RSL 40 mm 17 mm 12 mm 0.0067 kg 9.95 KN 4.75 KN
213 6203 6203 RSL 40 mm 17 mm 12 mm 0.0067 kg 9.95 kN 4.75 kN
214 6203 6203 2Z 40 mm 17 mm 12 mm 0.0068 kg 9.95 KN 4.75 KN
215 6203 6203 Z 40 mm 17 mm 12 mm 0.0068 kg 9.95 KN 4.75 KN
216 6303/ 6303 47 mm 17 mm 14 mm 0.11 kg 14.3 KN 6.55 KN
217 6303 6303 2RSH 47 mm 17 mm 14 mm 0.12 kg 14.3 KN 6.55 KN
218 6303 6303 RSH 47 mm 17 mm 14 mm 0.12 kg 14.3 KN 6.55 KN
219 6303 6303 2RSL 47 mm 17 mm 14 mm 0.12 kg 14.3 KN 6.55 KN
220 6303 6303 RSL 47 mm 17 mm 14 mm 0.12 kg 14.3 KN 6.55 KN
221 6303 6303 2Z 47 mm 17 mm 14 mm 0.12 kg 14.3 KN 6.55 KN
222 6303 6303 Z 47 mm 17 mm 14 mm 0.12 kg 14.3 KN 6.55 KN
223 61804 61804 2RS1 32 mm 20 mm 7 mm 0.018 kg 4.03 KN 2.32 KN
224 61804 61804 2RZ 32 mm 20 mm 7 mm 0.018 kg 4.03 KN 2.32 KN
225 61804/ 61804 32 mm 20 mm 7 mm 0.018 kg 4.03 KN 2.32 KN
226 61904 61904 2RS1 37 mm 20 mm 9 mm 0.038 kg 6.37 KN 3.65 kKN
227 61904 61904 2RZ 37 mm 20 mm 9 mm 0.038 kg 6.37 KN 3.65 KN
228 61904/ 61904 37 mm 20 mm 9 mm 0.037 kg 6.37 KN 3.65 KN
229 16004/ 16004 42 mm 20 mm 8 mm 0.051 kg 7.28 KN 4.05 KN
230 6004/ 6004 42 mm 20 mm 12 mm 0.067 kg 9.95 KN 5 KN
231 6004 6004 2RSH 42 mm 20 mm 12 mm 0.067 kg 9.95 KN 5 KN
232 6004 6004 RSH 42 mm 20 mm 12 mm 0.067 kg 9.95 KN 5 KN
233 6004 6004 2RSL 42 mm 20 mm 12 mm 0.069 kg 9.95 KN 5 KN
234 6004 6004 RSL 42 mm 20 mm 12 mm 0.069 kg 9.95 KN 5 KN
235 6004 6004 2Z 42 mm 20 mm 12 mm 0.071 kg 9.95 KN 5 KN
236 6004 6004 Z 42 mm 20 mm 12 mm 0.071 kg 9.95 KN 5 KN
237 6204/ 6204 47 mm 20 mm 14 mm 0.11 kg 13.5 KN 6.55 KN
238 6204 6204 2RSH 47 mm 20 mm 14 mm 0.11 kg 13.5 KN 6.55 KN
239 6204 6204 RSH 47 mm 20 mm 14 mm 0.11 kg 13.5 KN 6.55 KN
240 6204 6204 RSL 47 mm 20 mm 14 mm 0.11 kg 13.5 KN 6.55 KN
241 6204 6204 2Z 47 mm 20 mm 14 mm 0.11 kg 13.5 KN 6.55 KN
242 6204 6204 Z 47 mm 20 mm 14 mm 0.11 kg 13.5 KN 6.55 KN
243 6304 6304 2RSL 52 mm 20 mm 15 mm 0.15 kg 15.9 KN 7.8 KN
244 6304 6304 RSL 52 mm 20 mm 15 mm 0.15 kg 15.9 KN 7.8 KN
245 6304/ 6304 52 mm 20 mm 15 mm 0.14 kg 16.8 KN 7.8 KN
246 6304 6304 2RSH 52 mm 20 mm 15 mm 0.15 kg 16.8 KN 7.8 KN
247 6304 6304 RSH 52 mm 20 mm 15 mm 0.15 kg 16.8 KN 7.8 KN
248 6304 6304 2Z 52 mm 20 mm 15 mm 0.15 kg 16.8 KN 7.8 KN
249 6304 6304 Z 52 mm 20 mm 15 mm 0.15 kg 16.8 KN 7.8 KN
250 61805 61805 2RS1 37 mm 25 mm 7 mm 0.022 kg 4.36 KN 2.6 KN
250 61905 61905 2RS1 42 mm 25 mm 9 mm 0.045 kg 7.02 KN 4.3 KN
251 61805 61805 2RZ 37 mm 25 mm 7 mm 0.022 kg 4.36 KN 2.6 KN
251 61905 61905 2RZ 42 mm 25 mm 9 mm 0.045 kg 7.02 KN 4.3 KN
252 61805/ 61805 37 mm 25 mm 7 mm 0.022 kg 4.36 KN
252 61905/ 61905 47 mm 25 mm 8 mm 0.055 kg 8.06 KN 4.75 KN
253 6005/ 6005 47 mm 25 mm 12 mm 0.078 kg 11.9 KN 6.55 KN
254 6005 6005 2RSH 47 mm 25 mm 12 mm 0.081 kg 11.9 KN 6.55 KN
255 6005 6005 RSH 47 mm 25 mm 12 mm 0.081 kg 11.9 KN 6.55 KN
256 6005 6005 2RSL 47 mm 25 mm 12 mm 0.08 kg 11.9 KN 6.55 KN
257 6005 6005 RSL 47 mm 25 mm 12 mm 0.08 kg 11.9 KN 6.55 KN
258 6005 6005 2Z 47 mm 25 mm 12 mm 0.083 kg 11.9 KN 6.55 KN
259 6005 6005 Z 47 mm 25 mm 12 mm 0.083 kg 11.9 KN 6.55 KN
260 6205/ 6205 52 mm 25 mm 15 mm 0.13 kg 14.8 KN 7.8 KN
261 6205 6205 2RSH 52 mm 25 mm 15 mm 0.13 kg 14.8 KN 7.8 KN
262 6205 6205 RSH 52 mm 25 mm 15 mm 0.13 kg 14.8 KN 7.8 KN
263 6205 6205 2RSL 52 mm 25 mm 15 mm 0.12 kg 14.8 KN 7.8 kKN
264 6205 6205 RSL 52 mm 25 mm 15 mm 0.12 kg 14.8 KN 7.8 KN
265 6205 6205 2Z 52 mm 25 mm 15 mm 0.12 kg 14.8 KN 7.8 kK
266 6205 6205 Z 52 mm 25 mm 15 mm 0.12 kg 14.8 KN 7.8 KN
267 6305/ 6305 62 mm 25 mm 17 mm 0.23 kg 23.4 KN 11.6 KN
268 6305 6305 2RSH 62 mm 25 mm 17 mm 0.24 kg 23.4 KN 11.6 KN
269 6305 6305 2RSH 62 mm 25 mm 17 mm 0.24 kg 23.4 KN 11.6 KN
270 6305 6305 2Z 62 mm 25 mm 17 mm 0.24 kg 23.4 KN 11.6 KN
271 6305 6305 Z 62 mm 25 mm 17 mm 0.24 kg 23.4 KN 11.6KN
272 61806 61806 2RS1 42 mm 30 mm 7 mm 0.025 kg 4.49 KN 2.9 KN
273 61806 61806 2RZ 42 mm 30 mm 7 mm 0.025 kg 4.49 KN 2.9 KN
274 61806/ 61806 42 mm 30 mm 7 mm 0.025 kg 4.49 KN 2.9 KN
275 61906 61906 2RS1 47 mm 30 mm 9 mm 0.051 kg 7.28 KN 4.55 KN
276 61906 61906 2RZ 47 mm 30 mm 9 mm 0.051 kg 7.28 KN 4.55 KN
277 61906/ 61906 47 mm 30 mm 9 mm 0.049 kg 7.28 KN 4.55 KN
278 16006/ 16006 55 mm 30 mm 9 mm 0.089 kg 11.9 KN 7.35 KN
279 6006/ 6006 55 mm 30 mm 13 mm 0.12 kg 13.8 KN 8.3 KN
280 6006 6006 2RS1 55 mm 30 mm 13 mm 0.12 kg 13.8 KN 8.3 KN
281 6006 6006 RS1 55 mm 30 mm 13 mm 0.12 kg 13.8 KN 8.3 KN
282 6006 6006 2RZ 55 mm 30 mm 13 mm 0.12 kg 13.8 KN 8.3 KN
283 6006 6006 RZ 55 mm 30 mm 13 mm 0.12 kg 13.8 KN 8.3 KN
284 6006 6006 2Z 55 mm 30 mm 13 mm 0.12 kg 13.8 KN 8.3 KN
285 6006 6006 Z 55 mm 30 mm 13 mm 0.12 kg 13.8 KN 8.3 KN
286 6206/ 6206 62 mm 30 mm 16 mm 0.2 kg 20.3 KN 11.2 KN
287 6206 6206 2RSH 62 mm 30 mm 16 mm 0.21 kg 20.3 KN 11.2 KN
288 6206 6206 RSH 62 mm 30 mm 16 mm 0.21 kg 20.3 KN 11.2 KN
289 6206 6206 2RZ 62 mm 30 mm 16 mm 0.2 kg 20.3 KN 11.2 KN
290 6206 6206 RZ 62 mm 30 mm 16 mm 0.2 kg 20.3 KN 11.2 KN
291 6206 6206 2Z 62 mm 30 mm 16 mm 0.21 kg 20.3 KN 11.2 KN
292 6206 6206 Z 62 mm 30 mm 16 mm 0.21 kg 20.3 KN 11.2 KN

Merkmale und Vorteile der QIBR-Standard-Rillenkugellager

QIBR-Standard-Rillenkugellager lösen viele wichtige Probleme in verschiedenen Bereichen, hauptsächlich in den folgenden:

1. Reibungsloser Betrieb: Da der Kontakt zwischen dem Wälzkörper (Kugel) und der Laufbahn der Punktkontakt ist und das Spiel gering ist, erzeugen Rillenkugellager während des Betriebs geringe Reibung, laufen sehr ruhig und geräuscharm.

2. Anpassungsfähig an Hochgeschwindigkeitsbetrieb: Aufgrund der kugelförmigen Wälzkörper und der relativ glatten Laufbahnoberfläche haben Rillenkugellager gute Stabilität und geringen Temperaturanstieg bei Hochgeschwindigkeitsbetrieb, wodurch sie für Hochgeschwindigkeitsgeräte geeignet sind.

3. Gute Dichtungsleistung: Standard-Rillenkugellager können in der Regel mit Dichtungen ausgestattet werden, um das Eindringen von Verunreinigungen in das Lager zu verhindern, das Schmierfett in gutem Zustand zu halten und die Lebensdauer des Lagers zu verbessern.

4. Einfache Struktur: Rillenkugellager bestehen aus Innen- und Außenring, Wälzkörpern (Kugeln) und Käfig. Sie haben eine einfache und kompakte Struktur und sind leicht herzustellen und zu warten.

5. Hohe Tragfähigkeit: Rillenkugellager können großen Radiallasten und auch bestimmten Axiallasten standhalten. Für die meisten Anwendungen ist die Tragfähigkeit von Rillenkugellagern relativ hoch.

Leistungsverbesserung und Lösungen für QIBR-Standard-Rillenkugellager

1. Optimierung des Schmiermittels: Das geeignete Schmiermittel oder Fett wird ausgewählt und die entsprechende Zugabe und Mischung werden vorgenommen, damit die Reibung verringert und die Verschleißfestigkeit verbessert wird. Die Verwendung von synthetischen Schmiermitteln oder Nanoschmiermitteln kann die Effizienz und Lebensdauer des Lagers erheblich verbessern.

2. Optimierung der Laufbahnen: Durch die Optimierung der Laufbahngeometrie der Innen- und Außenringe, wie z. B. die Erhöhung der Präzision der Laufbahn und die Verbesserung der Oberflächengüte, werden Reibung und Energieverlust reduziert, wodurch die Betriebseffizienz des Lagers verbessert wird.

3. Verbesserung der Qualität der Wälzkörper: Durch die Verbesserung der Glätte und Härte der Wälzkörperoberfläche können Reibung und Verschleiß reduziert werden. Die Verwendung von hochpräzisen Wälzkörpern (z. B. Keramik) kann die Betriebsleistung des Lagers erheblich verbessern.

4. Korrosionsbeständiges Design: Für anspruchsvollere Arbeitsumgebungen (z. B. Schifffahrt, Chemie usw.) können Edelstahl, korrosionsbeständige Beschichtungen oder Oberflächenbehandlungsverfahren eingesetzt werden, um die Korrosionsbeständigkeit der Lager zu verbessern.

Hauptanwendungsbereiche der QIBR-Standard-Rillenkugellager

1. Elektromotoren

Rillenkugellager werden häufig in Elektromotoren eingesetzt, insbesondere in kleinen und Miniatur-Elektromotoren, wo sie den Rotor stützen und ihn durch die Lagerung der rotierenden Teile des Motors in Bewegung halten.

2. Automobilindustrie

Radnabenlager: Rillenkugellager werden häufig in Autorädern eingesetzt, um die Rotation des Rades zu unterstützen und hohen Radiallasten standzuhalten.

Motorkomponenten: Rillenkugellager bieten stabile Unterstützung und effiziente Rotation für Teile wie Kurbelwellen und Nockenwellen.

Getriebe: Rillenkugellager werden auch in Fahrzeuggetrieben eingesetzt, um einen reibungslosen Zahnradbetrieb zu gewährleisten.

3. Industriemaschinen

Werkzeugmaschinen: Rillenkugellager werden in Werkzeugmaschinenspindeln, Vorschubachsen und anderen Komponenten eingesetzt, um einen stabilen Hochgeschwindigkeitsbetrieb zu gewährleisten und Reibung und Verschleiß zu reduzieren.

Getriebesysteme: Rillenkugellager werden auch in Getriebekomponenten wie Kettenrädern und Riemenscheiben eingesetzt, um effiziente Kraftübertragung zu gewährleisten.

Pumpen und Kompressoren: Rillenkugellager werden häufig in Geräten wie Hydraulikpumpen und Luftkompressoren eingesetzt, um schweren Lasten standzuhalten und die Betriebseffizienz der Geräte zu verbessern.

4. Haushaltsgeräte

Waschmaschinen: Rillenkugellager werden in der Motorwelle und in den rotierenden Teilen der Trommel von Waschmaschinen eingesetzt, um einen reibungslosen Betrieb zu gewährleisten.

Elektrische Ventilatoren: Sie werden in elektrischen Ventilatormotoren eingesetzt, um einen reibungslosen und effizienten Betrieb zu gewährleisten.

Kühlschränke und Klimaanlagen: Rillenkugellager werden in den Kompressoren dieser Geräte eingesetzt, um einen stabilen Betrieb und lange Lebensdauer zu gewährleisten.

5. Schienenverkehr

Schienenfahrzeuge: Rillenkugellager werden in den Radlagern von Lokomotiven und Waggons eingesetzt, um die rotierende Last der Räder zu tragen und einen reibungslosen und effizienten Zugbetrieb zu gewährleisten.
