Standard-Rillenkugellager

Die am häufigsten verwendeten Materialien und Anwendungsoptionen für QIBR-Standard-Rillenkugellager in kommerziellen Anwendungen sind wie folgt:

Das QIBR-Standard-Rillenkugellager ist eine der gängigsten Arten von Wälzlagern und wird in verschiedenen mechanischen Geräten eingesetzt. Zu den für QIBR-Standard-Rillenkugellager verwendeten Materialien gehören:

  • Lagerstahl: Dies ist das am häufigsten verwendete Material mit hoher Tragfähigkeit und guter Verschleißfestigkeit, das für die meisten Anwendungen geeignet ist.
  • Edelstahl: Er weist gute Korrosionsbeständigkeit auf und eignet sich für den Einsatz in feuchten oder korrosiven Umgebungen.
  • Kohlenstoffstahl: Er wird seltener verwendet und aufgrund seiner geringen Kosten hauptsächlich in Low-End-Anwendungen eingesetzt.

Die Wahl dieser Materialien hängt von den Anforderungen der jeweiligen Anwendung ab, wie z. B. Tragfähigkeit, Korrosionsbeständigkeit und andere Faktoren.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

GCr15、5200、100Cr6、SUJ2

Inner ring diameter

3mm-1500mm

Outer ring diameter

10mm-1920mm

Weight

0.0007kg-500kg

Brand

QIBR/OEM/Neutral

Package

QIBR/Standard-Industrieverpackung/OEM

Applications

Werkzeugmaschinenspindel, Zentrifuge, Druckerhöhungspumpe, Ölpumpe, Gebläse, verschiedene Getriebe, Laborgerät

Standard-Rillenkugellager

Filter

Nr. Produkt Produktnummer Außendurchmesser (D) Innendurchmesser (d) Breite (B) Masse Grundlegende dynamische Tragzahl Grundlegende statische Tragzahl
96 609 609 RSL 24 mm 9 mm 7 mm 0.014 kg 3.9 KN 1.66 KN
97 609 609 2Z 24 mm 9 mm 7 mm 0.015 kg 3.9 KN 1.66 KN
98 609 609 Z 24 mm 9 mm 7 mm 0.015 kg 3.9 KN 1.66 KN
99 629/ 629 26 mm 9 mm 8 mm 0.02 kg 4.75 KN 1.96 KN
100 629 629 2RSH 26 mm 9 mm 8 mm 0.02 kg 4.75 KN 1.96 KN
101 629 629 RSH 26 mm 9 mm 8 mm 0.02 kg 4.75 KN 1.96 KN
102 629 629 2RSL 26 mm 9 mm 8 mm 0.02 kg 4.75 KN 1.96 KN
103 629 629 RSL 26 mm 9 mm 8 mm 0.02 kg 4.75 KN 1.96 KN
104 629 629 2Z 26 mm 9 mm 8 mm 0.02 kg 4.75 KN 1.96 KN
105 629 629 Z 26 mm 9 mm 8 mm 0.02 kg 4.75 KN 1.96 KN
106 61800 61800 2RS1 19 mm 10 mm 5 mm 0.0055 kg 1.72 KN 0.83 KN
107 61800 61800 2Z 19 mm 10 mm 5 mm 0.0055 kg 1.72 KN 0.83 KN
108 61800/ 61800 19 mm 10 mm 5 mm 0.0053 kg 1.72 KN 0.83 KN
109 61900 61900 2RS1 22 mm 10 mm 6 mm 0.01 kg 2.7 KN 1.27 KN
110 61900 61900 2Z 22 mm 10 mm 6 mm 0.01 kg 2.7 KN
111 61900/ 61900 22 mm 10 mm 6 mm 0.01 kg 2.7 KN 1.27 KN
112 6000/ 6000 26 mm 10 mm 8 mm 0.019 kg 4.75 KN 1.96 KN
113 6000 6000 2RSH 26 mm 10 mm 8 mm 0.019 kg 4.75 KN 1.96 KN
114 6000 6000 RSH 26 mm 10 mm 8 mm 0.019 kg 4.75 KN 1.96 KN
115 6000 6000 2RSL 26 mm 10 mm 8 mm 0.019 kg 4.75 KN 1.96 KN
116 6000 6000 RSL 26 mm 10 mm 8 mm 0.019 kg 4.75 KN 1.96 KN
117 6000 6000 2Z 26 mm 10 mm 8 mm 0.02 kg 4.75 KN 1.96 KN
118 6000 6000 Z 26 mm 10 mm 8 mm 0.02 kg 4.75 KN 1.96 KN
119 63000 63000 2RS1 26 mm 10 mm 12 mm 0.025 kg 4.62 KN 1.96 KN
120 16100 16100 2Z 28 mm 10 mm 8 mm 0.026 kg 5.07 KN 2.36 KN
121 16100/ 16100 28 mm 10 mm 8 mm 0.024 kg 5.07 KN 2.36 KN
122 6200/ 6200 28 mm 10 mm 9 mm 0.031 kg 5.4 KN 2.36 KN
123 6200 6200 2RSH 28 mm 10 mm 9 mm 0.031 kg 5.4 KN 2.36 KN
124 6200 6200 RSH 28 mm 10 mm 9 mm 0.031 kg 5.4 KN 2.36 KN
125 6200 6200 2RSL 28 mm 10 mm 9 mm 0.031 kg 5.4 KN 2.36 KN
126 6200 6200 RSL 28 mm 10 mm 9 mm 0.031 kg 5.4 KN 2.36 KN
127 6200 6200 2Z 28 mm 10 mm 9 mm 0.034 kg 5.4 KN 2.36 KN
128 6200 6200 Z 28 mm 10 mm 9 mm 0.034 kg 5.4 KN 2.36 KN
129 6300/ 6300 35 mm 10 mm 11 mm 0.053 kg 8.52 KN 3.4 KN
130 6300 6300 2RSH 35 mm 10 mm 11 mm 0.054 kg 8.52 KN 3.4 KN
131 6300 6300 RSH 35 mm 10 mm 11 mm 0.054 kg 8.52 KN 3.4 KN
132 6300 6300 2RSL 35 mm 10 mm 11 mm 0.053 kg 8.52 KN 3.4 KN
133 6300 6300 RSL 35 mm 10 mm 11 mm 0.053 kg 8.52 KN 3.4 KN
134 6300 6300 2Z 35 mm 10 mm 17 mm 0.055 kg 8.06 KN 3.4 KN
135 61801 61801 2RS1 21 mm 12 mm 5 mm 0.0063 kg 1.74 KN 0.915 KN
136 61801 61801 2Z 21 mm 12 mm 5 mm 0.0063 kg 1.74 KN 0.915 KN
137 61801/ 61801 21 mm 12 mm 5 mm 0.0063 kg 1.74 KN 0.915 KN
138 61901 61901 2RS1 24 mm 12 mm 6 mm 0.011 kg 2.91 KN 1.46 KN
139 61901 61901 2Z 24 mm 12 mm 6 mm 0.011 kg 2.91 KN 1.46 KN
140 61901/ 61901 24 mm 12 mm 6 mm 0.011 kg 2.91 KN 1.46 KN
141 6001/ 6001 28 mm 12 mm 8 mm 0.021 kg 5.4 KN 2.36 KN
142 6001 6001 2RSH 28 mm 12 mm 8 mm 0.022 kg 5.4 KN 2.36 KN
143 6001 6001 RSH 28 mm 12 mm 8 mm 0.022 kg 5.4 KN 2.36 KN
144 6001 6001 2RSL 28 mm 12 mm 8 mm 0.021 kg 5.4 KN 2.36 KN
145 6001 6001 RSL 28 mm 12 mm 8 mm 0.021 kg 5.4 KN 2.36 KN
146 6001 6001 2Z 28 mm 12 mm 8 mm 0.022 kg 5.4 KN 2.36 KN
147 63001 63001 2RS1 28 mm 12 mm 12 mm 0.029 kg 5.07 KN 2.36 KN
148 6201/ 6201 32 mm 12 mm 10 mm 0.037 kg 7.28KN 3.1 KN
149 6201 6201 2RSH 32 mm 12 mm 10 mm 0.038 kg 7.28 KN 3.1 KN
150 6201 6201 RSH 32 mm 12 mm 10 mm 0.038 kg 7.28 KN 3.1 KN
151 6201 6201 2RSL 32 mm 12 mm 10 mm 0.038 kg 7.28 KN 3.1 KN
152 6201 6201 RSL 32 mm 12 mm 10 mm 0.038 kg 7.28 KN 3.1 KN
153 6201 6201 2Z 32 mm 12 mm 10 mm 0.039 kg 7.28 KN 3.1 KN
154 6201 6201 Z 32 mm 12 mm 10 mm 0.039 kg 7.28 KN 3.1 KN
155 6301/ 6301 37 mm 12 mm 12 mm 0.06 kg 10.1 KN 4.15 KN
156 6301 6301 2RSH 37 mm 12 mm 12 mm 0.062 kg 10.1 KN 4.15 KN
157 6301 6301 RSH 37 mm 12 mm 12 mm 0.062 kg 10.1 KN 4.15 KN
158 6301 6301 2RSL 37 mm 12 mm 12 mm 0.06 kg 10.1 KN 4.15 KN

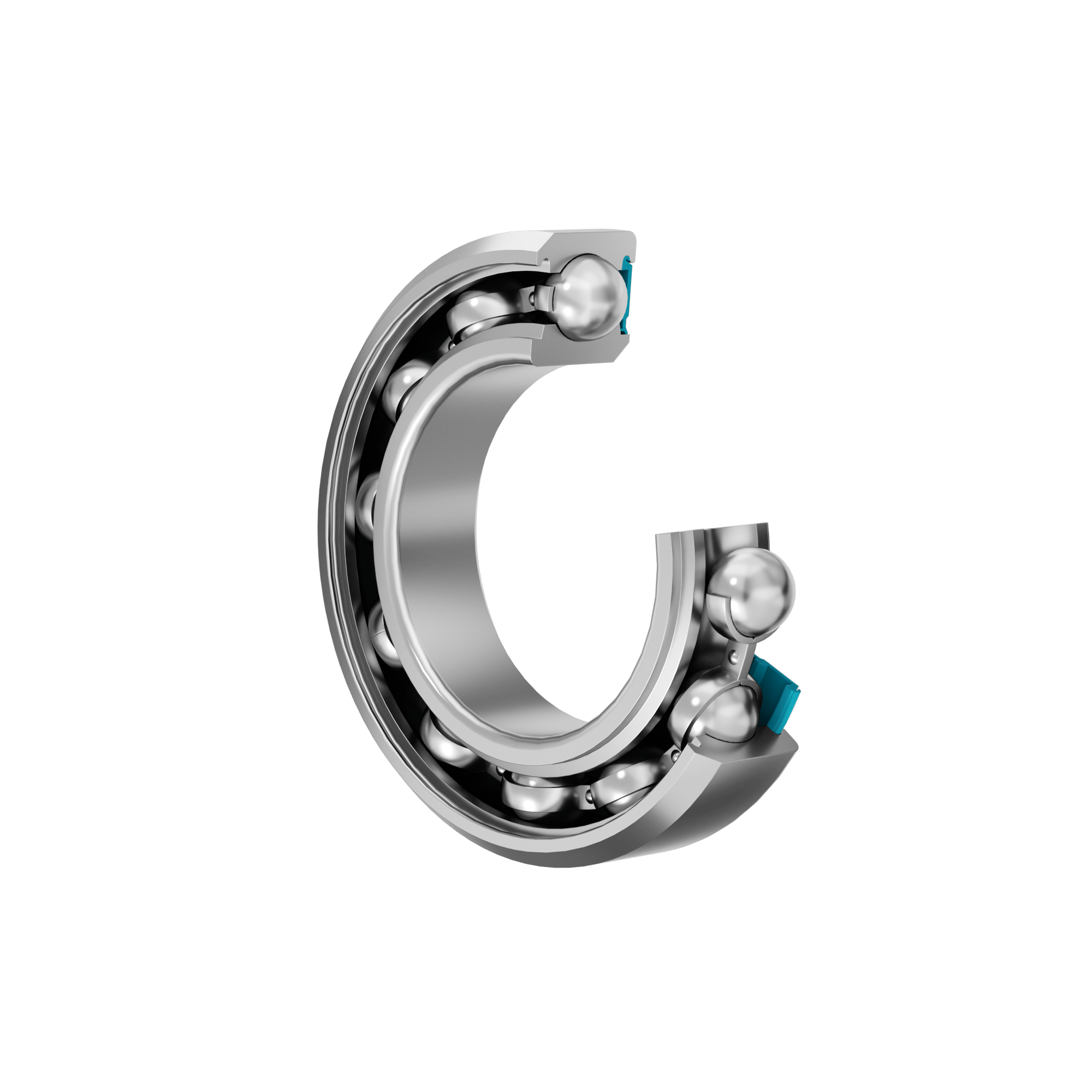

159 6301 6301 RSL 37 mm 12 mm 12 mm 0.06 kg 10.1 KN 4.15 KN
160 6301 6301 2Z 37 mm 12 mm 12 mm 0.063 kg 10.1 KN 4.15 KN
161 6301 6301 Z 37 mm 12 mm 12 mm 0.063 kg 10.1 KN 4.15 KN
162 62301 62301 2RS1 37 mm 12 mm 17 mm 0.07 kg 9.75 KN
163 61802 61802 2RS1 24 mm 15 mm 5 mm 0.0074 kg 1.9 KN 1.1 KN
164 61802 61802 2Z 24 mm 15 mm 5 mm 0.0074 kg 1.9 KN 1.1 KN
165 61802/ 61802 24 mm 15 mm 5 mm 0.0065 kg 1.9 KN 1.1 KN
166 16002/ 16002 32 mm 15 mm 8 mm 0.027 kg 5.85 KN 2.85 KN
167 16002 16002 2Z 32 mm 15 mm 8 mm 0.025 kg 5.85 KN 2.85 KN
168 16002 16002 Z 32 mm 15 mm 8 mm 0.025 kg 5.85 KN 2.85 KN
169 6002/ 6002 32 mm 15 mm 9 mm 0.03 kg 5.85 KN 2.85 KN
170 6002 6002 2RSH 32 mm 15 mm 9 mm 0.03 kg 5.85 KN 2.85 KN
171 6002 6002 RSH 32 mm 15 mm 9 mm 0.03 kg 5.85 KN 2.85 KN
172 6002 6002 2RSL 32 mm 15 mm 9 mm 0.03 kg 5.85 KN 2.85 KN
173 6002 6002 RSL 32 mm 15 mm 9 mm 0.03 kg 5.85 KN 2.85 KN
174 6002 6002 2Z 32 mm 15 mm 9 mm 0.032 kg 5.85 KN 2.85 KN
175 6002 6002 Z 32 mm 15 mm 9 mm 0.032 kg 5.85 KN 2.85 KN
176 63002 63002 2RS1 32 mm 15 mm 13 mm 0.039 kg 5.59 KN 2.85 KN
177 6202/ 6202 35 mm 15 mm 11 mm 0.045 kg 8.06 KN 3.75 KN
178 6202 6202 2RSH 35 mm 15 mm 11 mm 0.046 kg 8.06 KN 3.75 KN
179 6202 6202 RSH 35 mm 15 mm 11 mm 0.046 kg 8.06 KN 3.75 KN
180 6202 6202 2RSL 35 mm 15 mm 11 mm 0.046 kg 8.06 KN 3.75 KN
181 6202 6202 RSL 35 mm 15 mm 11 mm 0.046 kg 8.06 KN 3.75 KN
182 6202 6202 2Z 35 mm 15 mm 11 mm 0.048 kg 8.06 KN 3.75 KN
183 6202 6202 Z 35 mm 15 mm 11 mm 0.048 kg 8.06 KN 3.75 KN
184 6302/ 6302 42 mm 15 mm 13 mm 0.082 kg 11.9 KN 5.4 KN
185 6302 6302 2RSH 42 mm 15 mm 13 mm 0.085 kg 11.9 KN 5.4 KN
186 6302 6302 RSH 42 mm 15 mm 13 mm 0.085 kg 11.9 KN 5.4 KN
187 6302 6302 2RSL 42 mm 15 mm 13 mm 0.085 kg 11.9 KN 5.4 KN
188 6302 6302 RSL 42 mm 15 mm 13 mm 0.085 kg 11.9 KN 5.4 KN
189 6302 6302 2Z 42 mm 15 mm 13 mm 0.086 kg 11.9 KN 5.4 KN
190 6302 6302 Z 42 mm 15 mm 13 mm 0.086 kg 11.9 KN 5.4 KN
191 62302 62302 2RS1 42 mm 15 mm 17 mm 0.11 kg 11.4 KN 5.4 KN
192 61808 61808 2RS1 52 mm 15 mm 7 mm 0.034 kg 4.49 KN 3.75 KN
193 61803 61803 2RS1 25 mm 17 mm 5 mm 0.0082 kg 2.03 KN 1.27 KN
194 61803 61803 2RZ 25 mm 17 mm 5 mm 0.0082 kg 2.03 KN 1.27 KN
195 61803 61803 2Z 25 mm 17 mm 5 mm 0.0082 kg 2.03 KN 1.27 KN

Merkmale und Vorteile der QIBR-Standard-Rillenkugellager

QIBR-Standard-Rillenkugellager lösen viele wichtige Probleme in verschiedenen Bereichen, hauptsächlich in den folgenden:

1. Reibungsloser Betrieb: Da der Kontakt zwischen dem Wälzkörper (Kugel) und der Laufbahn der Punktkontakt ist und das Spiel gering ist, erzeugen Rillenkugellager während des Betriebs geringe Reibung, laufen sehr ruhig und geräuscharm.

2. Anpassungsfähig an Hochgeschwindigkeitsbetrieb: Aufgrund der kugelförmigen Wälzkörper und der relativ glatten Laufbahnoberfläche haben Rillenkugellager gute Stabilität und geringen Temperaturanstieg bei Hochgeschwindigkeitsbetrieb, wodurch sie für Hochgeschwindigkeitsgeräte geeignet sind.

3. Gute Dichtungsleistung: Standard-Rillenkugellager können in der Regel mit Dichtungen ausgestattet werden, um das Eindringen von Verunreinigungen in das Lager zu verhindern, das Schmierfett in gutem Zustand zu halten und die Lebensdauer des Lagers zu verbessern.

4. Einfache Struktur: Rillenkugellager bestehen aus Innen- und Außenring, Wälzkörpern (Kugeln) und Käfig. Sie haben eine einfache und kompakte Struktur und sind leicht herzustellen und zu warten.

5. Hohe Tragfähigkeit: Rillenkugellager können großen Radiallasten und auch bestimmten Axiallasten standhalten. Für die meisten Anwendungen ist die Tragfähigkeit von Rillenkugellagern relativ hoch.

Leistungsverbesserung und Lösungen für QIBR-Standard-Rillenkugellager

1. Optimierung des Schmiermittels: Das geeignete Schmiermittel oder Fett wird ausgewählt und die entsprechende Zugabe und Mischung werden vorgenommen, damit die Reibung verringert und die Verschleißfestigkeit verbessert wird. Die Verwendung von synthetischen Schmiermitteln oder Nanoschmiermitteln kann die Effizienz und Lebensdauer des Lagers erheblich verbessern.

2. Optimierung der Laufbahnen: Durch die Optimierung der Laufbahngeometrie der Innen- und Außenringe, wie z. B. die Erhöhung der Präzision der Laufbahn und die Verbesserung der Oberflächengüte, werden Reibung und Energieverlust reduziert, wodurch die Betriebseffizienz des Lagers verbessert wird.

3. Verbesserung der Qualität der Wälzkörper: Durch die Verbesserung der Glätte und Härte der Wälzkörperoberfläche können Reibung und Verschleiß reduziert werden. Die Verwendung von hochpräzisen Wälzkörpern (z. B. Keramik) kann die Betriebsleistung des Lagers erheblich verbessern.

4. Korrosionsbeständiges Design: Für anspruchsvollere Arbeitsumgebungen (z. B. Schifffahrt, Chemie usw.) können Edelstahl, korrosionsbeständige Beschichtungen oder Oberflächenbehandlungsverfahren eingesetzt werden, um die Korrosionsbeständigkeit der Lager zu verbessern.

Hauptanwendungsbereiche der QIBR-Standard-Rillenkugellager

1. Elektromotoren

Rillenkugellager werden häufig in Elektromotoren eingesetzt, insbesondere in kleinen und Miniatur-Elektromotoren, wo sie den Rotor stützen und ihn durch die Lagerung der rotierenden Teile des Motors in Bewegung halten.

2. Automobilindustrie

Radnabenlager: Rillenkugellager werden häufig in Autorädern eingesetzt, um die Rotation des Rades zu unterstützen und hohen Radiallasten standzuhalten.

Motorkomponenten: Rillenkugellager bieten stabile Unterstützung und effiziente Rotation für Teile wie Kurbelwellen und Nockenwellen.

Getriebe: Rillenkugellager werden auch in Fahrzeuggetrieben eingesetzt, um einen reibungslosen Zahnradbetrieb zu gewährleisten.

3. Industriemaschinen

Werkzeugmaschinen: Rillenkugellager werden in Werkzeugmaschinenspindeln, Vorschubachsen und anderen Komponenten eingesetzt, um einen stabilen Hochgeschwindigkeitsbetrieb zu gewährleisten und Reibung und Verschleiß zu reduzieren.

Getriebesysteme: Rillenkugellager werden auch in Getriebekomponenten wie Kettenrädern und Riemenscheiben eingesetzt, um effiziente Kraftübertragung zu gewährleisten.

Pumpen und Kompressoren: Rillenkugellager werden häufig in Geräten wie Hydraulikpumpen und Luftkompressoren eingesetzt, um schweren Lasten standzuhalten und die Betriebseffizienz der Geräte zu verbessern.

4. Haushaltsgeräte

Waschmaschinen: Rillenkugellager werden in der Motorwelle und in den rotierenden Teilen der Trommel von Waschmaschinen eingesetzt, um einen reibungslosen Betrieb zu gewährleisten.

Elektrische Ventilatoren: Sie werden in elektrischen Ventilatormotoren eingesetzt, um einen reibungslosen und effizienten Betrieb zu gewährleisten.

Kühlschränke und Klimaanlagen: Rillenkugellager werden in den Kompressoren dieser Geräte eingesetzt, um einen stabilen Betrieb und lange Lebensdauer zu gewährleisten.

5. Schienenverkehr

Schienenfahrzeuge: Rillenkugellager werden in den Radlagern von Lokomotiven und Waggons eingesetzt, um die rotierende Last der Räder zu tragen und einen reibungslosen und effizienten Zugbetrieb zu gewährleisten.
