Standard-Rillenkugellager

Die am häufigsten verwendeten Materialien und Anwendungsoptionen für QIBR-Standard-Rillenkugellager in kommerziellen Anwendungen sind wie folgt:

Das QIBR-Standard-Rillenkugellager ist eine der gängigsten Arten von Wälzlagern und wird in verschiedenen mechanischen Geräten eingesetzt. Zu den für QIBR-Standard-Rillenkugellager verwendeten Materialien gehören:

  • Lagerstahl: Dies ist das am häufigsten verwendete Material mit hoher Tragfähigkeit und guter Verschleißfestigkeit, das für die meisten Anwendungen geeignet ist.
  • Edelstahl: Er weist gute Korrosionsbeständigkeit auf und eignet sich für den Einsatz in feuchten oder korrosiven Umgebungen.
  • Kohlenstoffstahl: Er wird seltener verwendet und aufgrund seiner geringen Kosten hauptsächlich in Low-End-Anwendungen eingesetzt.

Die Wahl dieser Materialien hängt von den Anforderungen der jeweiligen Anwendung ab, wie z. B. Tragfähigkeit, Korrosionsbeständigkeit und andere Faktoren.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

GCr15、5200、100Cr6、SUJ2

Inner ring diameter

3mm-1500mm

Outer ring diameter

10mm-1920mm

Weight

0.0007kg-500kg

Brand

QIBR/OEM/Neutral

Package

QIBR/Standard-Industrieverpackung/OEM

Applications

Werkzeugmaschinenspindel, Zentrifuge, Druckerhöhungspumpe, Ölpumpe, Gebläse, verschiedene Getriebe, Laborgerät

Standard-Rillenkugellager

Filter

Nr. Produkt Produktnummer Außendurchmesser (D) Innendurchmesser (d) Breite (B) Masse Grundlegende dynamische Tragzahl Grundlegende statische Tragzahl
1 623/ 623 10 mm 3 mm 4 mm 0.0015 kg 0.54 KN 0.18 KN
2 623 623 2RS1 10 mm 3 mm 4 mm 0.0015 kg 0.54 KN 0.18 KN
3 623 623 RS1 10 mm 3 mm 4 mm 0.0015 kg 0.54 KN 0.18 KN
4 623 623 2Z 10 mm 3 mm 4 mm 0.0015 kg 0.54 KN 0.18 KN
5 623 623 Z 10 mm 3 mm 4 mm 0.0015 kg 0.54 KN 0.18 KN
6 618/4/ 618/4 9 mm 4 mm 2.5 mm 0.0007 kg 0.423 KN 0.116 KN
7 628/4 628/4 2Z 9 mm 4 mm 3.5 mm 0.001 kg 0.54 KN 0.18 KN
8 638/4 638/4 2Z 9 mm 4 mm 3.5 mm 0.0013 kg 0.54 KN 0.18 KN
9 619/4 619/4 2Z 11 mm 4 mm 4 mm 0.0017 kg 0.624 KN 0.18 KN
10 619/4/ 619/4 11 mm 4 mm 4 mm 0.0017 kg 0.624 KN 0.18 KN
11 604/ 604 12 mm 4 mm 4 mm 0.0021 kg 0.806 KN 0.28 KN
12 604 604 2Z 12 mm 4 mm 4 mm 0.0021 kg 0.806 KN 0.28 KN
13 604 604 Z 12 mm 4 mm 4mm 0.0021 kg 0.806 KN 0.28 KN
14 624/ 624 13 mm 4 mm 5 mm 0.0031 kg 0.936 KN 0.29 KN
15 624 624 2Z 13 mm 4 mm 5 mm 0.0031 kg 0.936 KN 0.29 KN
16 624 624 Z 13 mm 4 mm 5 mm 0.0031 kg 0.936 KN 0.29 KN
17 634/ 634 13 mm 4 mm 5 mm 0.0054 kg 1.11 KN 0.38 KN
18 634 634 2RS1 13 mm 4 mm 5 mm 0.0054 kg 1.11 KN 0.38 KN
19 634 634 RS1 13 mm 4 mm 5mm 0.0054 kg 1.11 KN 0.38 KN
20 634 634 2RZ 13 mm 4 mm 5 mm 0.0054 kg 1.11 KN 0.38 KN
21 634 634 RZ 13 mm 4 mm 5 mm 0.0054 kg 1.11 KN 0.38 KN
22 634 634 2Z 13 mm 4 mm 5 mm 0.0054 kg 1.11 KN 0.38 KN
23 634 634 Z 13 mm 4 mm 5 mm 0.0054 kg 1.11 KN 0.38 KN
24 618/5/ 618/5 11 mm 5 mm 3 mm 0.0012 kg 0.468 KN 0.143 KN
25 628/5 628/5 2Z 11 mm 5 mm 4 mm 0.0014 kg 0.64 KN 0.26 KN
26 638/5 638/5 2Z 11 mm 5 mm 5 mm 0.0016 kg 0.64 KN 0.26 kN
27 619/5 619/5 2Z 13 mm 5 mm 4 mm 0.0025 kg 0.884 KN 0.335 KN
28 619/5/ 619/5 13 mm 5 mm 4 mm 0.0025 kg 0.884 KN 0.335 KN
29 625/ 625 16 mm 5 mm 5 mm 0.005 kg 1.14 KN 0.38 KN
30 625 625 2Z 16 mm 5 mm 5 mm 0.005 kg 1.14 KN 0.38 KN
31 635/ 635 19 mm 5 mm 6 mm 0.0085 kg 2.34 KN 0.95 KN
32 635 635 2RS1 19 mm 5 mm 6 mm 0.009 kg 2.34 KN 0.95 KN
33 635 635 RS1 19 mm 5 mm 6 mm 0.009 kg 2.34 KN 0.95 KN
34 635 635 2RZ 19 mm 5 mm 6 mm 0.009 kg 2.34 KN 0.95 KN
35 635 635 RZ 19 mm 5 mm 6 mm 0.009 kg 2.34 KN 0.95 KN
36 635 635 2Z 19 mm 5 mm 6 mm 0.0093 kg 2.34 KN 0.95 KN
37 635 635 Z 19 mm 5 mm 6 mm 0.0093 kg 2.34 KN 0.95 KN
37 628/6 628/6 2Z 13 mm 6 mm 5 mm 0.0026 kg 0.88 KN 0.35 KN
38 618/6/ 618/6 13 mm 6 mm 3.5 mm 0.002 kg 0.715 kN 0.224 kN
38 619/6 619/6 2Z 13 mm 6 mm 5 mm 0.0039 kg 0.884 KN 0.27 KN
39 619/6/ 619/6 15 mm 6 mm 5 mm 0.0039 kg 0.884 KN 0.27 KN
40 626/ 626 19 mm 6 mm 6 mm 0.0081 kg 2.34 KN 0.95 KN
41 626 626 2RSH 19 mm 6 mm 6 mm 0.0083 kg 2.34 KN 0.95 KN
42 626 626 RSH 19 mm 6 mm 6 mm 0.0083 kg 2.34 KN 0.95 KN
43 626 626 2RSL 19 mm 6 mm 6 mm 0.0083 kg 2.34 KN 0.95 KN
44 626 626 RSL 19 mm 6 mm 6 mm 0.0083 kg 2.34 KN 0.95 KN
44 618/7/ 618/7 14 mm 7 mm 3.5 mm 0.0022 kg 0.78 KN 0.26 KN
45 626 626 2Z 19 mm 6 mm 6 mm 0.0088 kg 2.34 KN 0.95 KN
45 628/7 628/7 2Z 14 mm 7 mm 5 mm 0.0031 kg 0.956 KN 0.4 KN
46 626 626 Z 19 mm 6 mm 6 mm 0.0088 kg 2.34 KN 0.95 KN
46 619/7 619/7 2Z 17 mm 7 mm 5 mm 0.0049 kg 1.06 KN 0.375 KN
47 619/7/ 619/7 17 mm 7 mm 5 mm 0.0049 kg 1.06 KN 0.375 KN
48 607/ 607 19 mm 7 mm 6 mm 0.0076 kg 2.34 KN 0.95 KN
49 607 607 2RSH 19 mm 7 mm 6 mm 0.0078 kg 2.34 K 0.95 KN
50 607 607 RSH 19 mm 7 mm 6 mm 0.0078 kg 2.34 KN 0.95 KN
51 607 607 2RSL 19 mm 7 mm 6 mm 0.0078 kg 2.34 KN 0.95 KN
52 607 607 RSL 19 mm 7 mm 6 mm 0.0078 kg 2.34 KN 0.95 KN
53 607 607 2Z 19 mm 7 mm 6 mm 0.0084 kg 2.34 KN 0.95 KN
54 607 607 Z 19 mm 7 mm 6 mm 0.0084 kg 2.34 KN 0.95 KN
55 627/ 627 22 mm 7 mm 7 mm 0.0012 kg 3.45 KN 1.37 KN
56 627 627 2RSH 22 mm 7 mm 7 mm 0.013 kg 3.45 KN 1.37 KN
57 627 627 RSH 22 mm 7 mm 7 mm 0.013 kg 3.45 KN 1.37 KN
58 627 627 2RSL 22 mm 7 mm 7 mm 0.013 kg 3.45 KN 1.37 KN
59 627 627 RSL 22 mm 7 mm 7 mm 0.013 kg 3.45 KN 1.37 KN
60 627 627 2Z 22 mm 7 mm 7 mm 0.013 kg 3.45 KN 1.37 KN
61 627 627 Z 22 mm 7 mm 7 mm 0.013 kg 3.45 KN 1.37 KN
62 618/8/ 618/8 16 mm 8 mm 4 mm 0.003 kg 0.819 kKN 0.3 KN
63 628/8 628/8 2RS1 16 mm 8 mm 5 mm 0.0036 kg 1.33 KN 0.57 KN
64 628/8 628/8 2Z 16 mm 8 mm 5 mm 0.0036 kg 1.33 KN 0.57 KN
65 619/8 619/8 2RS1 19 mm 8 mm 6 mm 0.0071 kg 1.46 KN 0.465 KN
66 619/8 619/8 2Z 19 mm 8 mm 6 mm 0.0071 kg 1.46 KN 0.465 KN
67 619/8/ 619/8 19 mm 8 mm 6 mm 0.0071 kg 1.46 KN 0.465 KN
68 607/8 607/8 2Z 19 mm 8 mm 6 mm 0.0072 kg 2.34 KN 0.95 KN
69 607/8 607/8 Z 19 mm 8 mm 6 mm 0.0072 kg 2.34 KN 0.95 KN
70 608/ 608 22 mm 8 mm 7 mm 0.012 kg 3.45 KN 1.37 KN
71 608 608 2RSH 22 mm 8 mm 7 mm 0.012 kg 3.45 KN 1.37 KN
72 608 608 RSH 22 mm 8 mm 7 mm 0.012 kg 3.45 KN 1.37 KN
73 608 608 2RSL 22 mm 8 mm 7 mm 0.012 kg 3.45 KN 1.37 KN
74 608 608 RSL 22 mm 8 mm 7 mm 0.012 kg 3.45 KN 1.37 KN
75 608 608 2Z 22 mm 8 mm 7 mm 0.013 kg 3.45 KN 1.37 KN
76 608 608 Z 22 mm 8 mm 7 mm 0.013 kg 3.45 KN 1.37 KN
77 628/ 628 24 mm 8 mm 8 mm 0.013 kg 3.9 KN 1.66 KN
78 628 628 2RS1 24 mm 8 mm 8 mm 0.017 kg 3.9 KN 1.66 KN

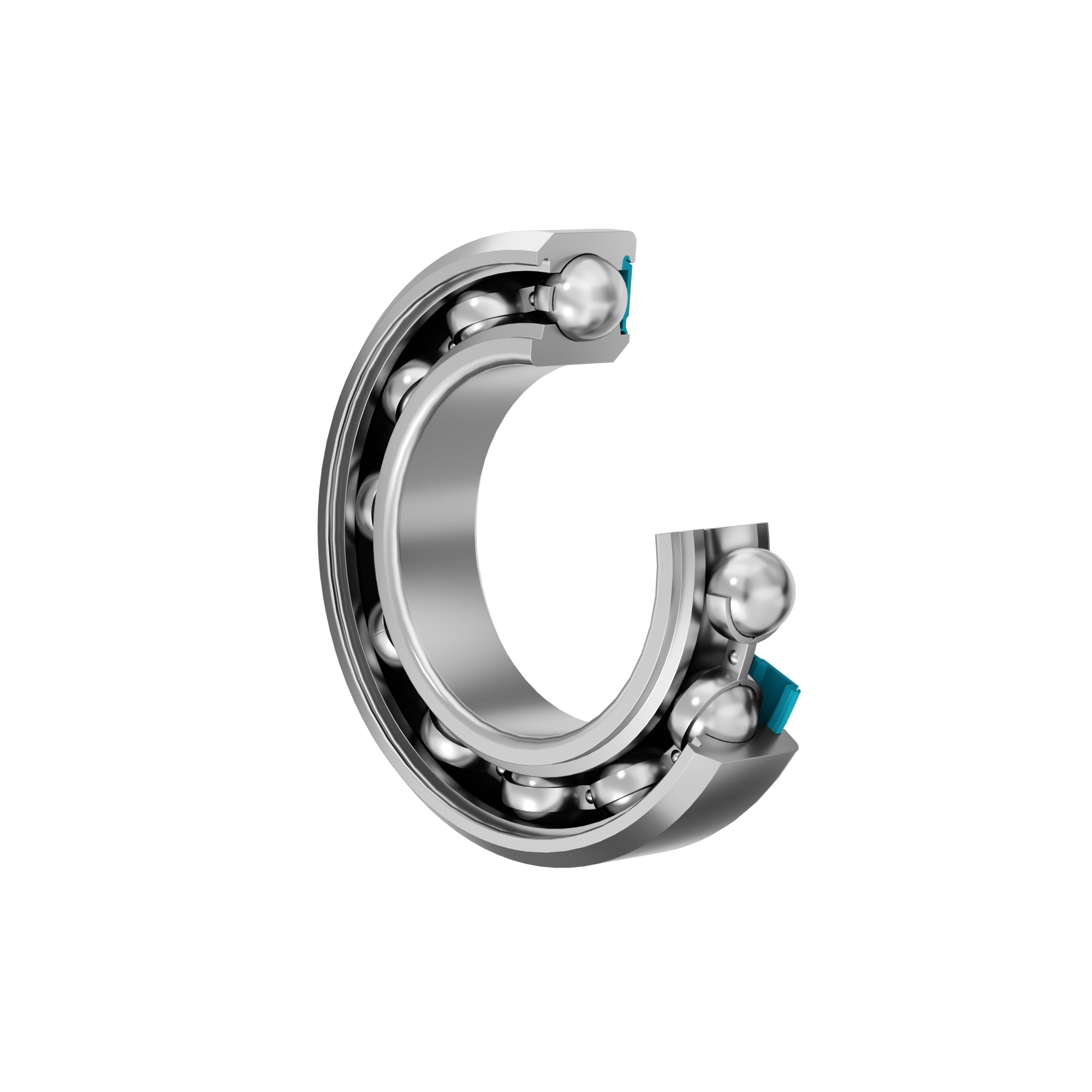

79 628 628 RS1 24 mm 8 mm 8 mm 0.017 kg 3.9 KN 1.66 KN
80 628 628 2RZ 24 mm 8 mm 8 mm 0.017 kg 3.9 KN 1.66 KN
81 628 628 RZ 24 mm 8 mm 8 mm 0.017 kg 3.9 KN 1.66 KN
82 628 628 2Z 24 mm 8 mm 8 mm 0.018 kg 3.9 KN 1.66 KN
83 628 628 Z 24 mm 8 mm 8 mm 0.018 kg 3.9 KN 1.66 KN
84 638 638 2RZ 28 mm 8 mm 9 mm 0.3 kg 1.33 KN 0.57 KN
85 638 638 RZ 28 mm 8 mm 9 mm 0.3 kg 1.33 KN 0.57 KN
86 638 638 RZ 17 mm 9 mm 4 mm 0.0034 kg 0.871 KN 0.34 KN
87 628/9 628/9 2RS1 17 mm 9 mm 5 mm 0.0043 kg 1.43 KN 0.64 KN
88 628/9 628/9 2Z 17 mm 9 mm 5 mm 0.0043 kg 1.43 KN 0.64 KN
89 628/9 628/9 Z 17 mm 9 mm 5 mm 0.0043 kg 1.43 KN 0.64 KN
90 619/9 619/9 2Z 20 mm 9 mm 6 mm 0.0076 kg 2.34 KN 0.98 KN
91 619/9/ 619/9 20 mm 9 mm 6 mm 0.0076 kg 2.34 KN 0.98 KN
92 609/ 609 24 mm 9 mm 7 mm 0.014 kg 3.9 KN 1.66 KN
93 609 609 2RSH 24 mm 9 mm 7 mm 0.015 kg 3.9 KN 1.66 KN
94 609 609 RSH 24 mm 9 mm 7 mm 0.015 kg 3.9 KN 1.66 KN
95 609 609 2RSL 24 mm 9 mm 7 mm 0.014 kg 3.9 KN 1.66 KN

Merkmale und Vorteile der QIBR-Standard-Rillenkugellager

QIBR-Standard-Rillenkugellager lösen viele wichtige Probleme in verschiedenen Bereichen, hauptsächlich in den folgenden:

1. Reibungsloser Betrieb: Da der Kontakt zwischen dem Wälzkörper (Kugel) und der Laufbahn der Punktkontakt ist und das Spiel gering ist, erzeugen Rillenkugellager während des Betriebs geringe Reibung, laufen sehr ruhig und geräuscharm.

2. Anpassungsfähig an Hochgeschwindigkeitsbetrieb: Aufgrund der kugelförmigen Wälzkörper und der relativ glatten Laufbahnoberfläche haben Rillenkugellager gute Stabilität und geringen Temperaturanstieg bei Hochgeschwindigkeitsbetrieb, wodurch sie für Hochgeschwindigkeitsgeräte geeignet sind.

3. Gute Dichtungsleistung: Standard-Rillenkugellager können in der Regel mit Dichtungen ausgestattet werden, um das Eindringen von Verunreinigungen in das Lager zu verhindern, das Schmierfett in gutem Zustand zu halten und die Lebensdauer des Lagers zu verbessern.

4. Einfache Struktur: Rillenkugellager bestehen aus Innen- und Außenring, Wälzkörpern (Kugeln) und Käfig. Sie haben eine einfache und kompakte Struktur und sind leicht herzustellen und zu warten.

5. Hohe Tragfähigkeit: Rillenkugellager können großen Radiallasten und auch bestimmten Axiallasten standhalten. Für die meisten Anwendungen ist die Tragfähigkeit von Rillenkugellagern relativ hoch.

Leistungsverbesserung und Lösungen für QIBR-Standard-Rillenkugellager

1. Optimierung des Schmiermittels: Das geeignete Schmiermittel oder Fett wird ausgewählt und die entsprechende Zugabe und Mischung werden vorgenommen, damit die Reibung verringert und die Verschleißfestigkeit verbessert wird. Die Verwendung von synthetischen Schmiermitteln oder Nanoschmiermitteln kann die Effizienz und Lebensdauer des Lagers erheblich verbessern.

2. Optimierung der Laufbahnen: Durch die Optimierung der Laufbahngeometrie der Innen- und Außenringe, wie z. B. die Erhöhung der Präzision der Laufbahn und die Verbesserung der Oberflächengüte, werden Reibung und Energieverlust reduziert, wodurch die Betriebseffizienz des Lagers verbessert wird.

3. Verbesserung der Qualität der Wälzkörper: Durch die Verbesserung der Glätte und Härte der Wälzkörperoberfläche können Reibung und Verschleiß reduziert werden. Die Verwendung von hochpräzisen Wälzkörpern (z. B. Keramik) kann die Betriebsleistung des Lagers erheblich verbessern.

4. Korrosionsbeständiges Design: Für anspruchsvollere Arbeitsumgebungen (z. B. Schifffahrt, Chemie usw.) können Edelstahl, korrosionsbeständige Beschichtungen oder Oberflächenbehandlungsverfahren eingesetzt werden, um die Korrosionsbeständigkeit der Lager zu verbessern.

Hauptanwendungsbereiche der QIBR-Standard-Rillenkugellager

1. Elektromotoren

Rillenkugellager werden häufig in Elektromotoren eingesetzt, insbesondere in kleinen und Miniatur-Elektromotoren, wo sie den Rotor stützen und ihn durch die Lagerung der rotierenden Teile des Motors in Bewegung halten.

2. Automobilindustrie

Radnabenlager: Rillenkugellager werden häufig in Autorädern eingesetzt, um die Rotation des Rades zu unterstützen und hohen Radiallasten standzuhalten.

Motorkomponenten: Rillenkugellager bieten stabile Unterstützung und effiziente Rotation für Teile wie Kurbelwellen und Nockenwellen.

Getriebe: Rillenkugellager werden auch in Fahrzeuggetrieben eingesetzt, um einen reibungslosen Zahnradbetrieb zu gewährleisten.

3. Industriemaschinen

Werkzeugmaschinen: Rillenkugellager werden in Werkzeugmaschinenspindeln, Vorschubachsen und anderen Komponenten eingesetzt, um einen stabilen Hochgeschwindigkeitsbetrieb zu gewährleisten und Reibung und Verschleiß zu reduzieren.

Getriebesysteme: Rillenkugellager werden auch in Getriebekomponenten wie Kettenrädern und Riemenscheiben eingesetzt, um effiziente Kraftübertragung zu gewährleisten.

Pumpen und Kompressoren: Rillenkugellager werden häufig in Geräten wie Hydraulikpumpen und Luftkompressoren eingesetzt, um schweren Lasten standzuhalten und die Betriebseffizienz der Geräte zu verbessern.

4. Haushaltsgeräte

Waschmaschinen: Rillenkugellager werden in der Motorwelle und in den rotierenden Teilen der Trommel von Waschmaschinen eingesetzt, um einen reibungslosen Betrieb zu gewährleisten.

Elektrische Ventilatoren: Sie werden in elektrischen Ventilatormotoren eingesetzt, um einen reibungslosen und effizienten Betrieb zu gewährleisten.

Kühlschränke und Klimaanlagen: Rillenkugellager werden in den Kompressoren dieser Geräte eingesetzt, um einen stabilen Betrieb und lange Lebensdauer zu gewährleisten.

5. Schienenverkehr

Schienenfahrzeuge: Rillenkugellager werden in den Radlagern von Lokomotiven und Waggons eingesetzt, um die rotierende Last der Räder zu tragen und einen reibungslosen und effizienten Zugbetrieb zu gewährleisten.
