Ultra-schlanke Dünnringkugellager – Typ X

Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

Ultra-schlanke Dünnringkugellager – Typ X

Ultra-schlanke Dünnringkugellager sind eine spezielle Reihe präzisionsgefertigter Lager mit extrem schlanken Profilen, die Platz erheblich ersparen, wenn die Kompaktheit entscheidend ist.

Sie bestehen aus präzisionsgeschliffenen Innen- und Außenringen und einer einzelnen Kugelreihe, die nach Vierpunkt-Kontaktkonfiguration angeordnet sind. Durch diese Konstruktion können sie sowohl Radialbelastungen als auch axiale Belastungen aufnehmen, während sie die Reibung minimieren und die Effizienz maximieren.

Die Serie wird in vielen verschiedenen Branchen und Anwendungen eingesetzt, darunter in der Robotik, in medizinischen Geräten, in Luft- und Raumfahrtsystemen, in Geräten zur Halbleiterherstellung und in Präzisionsmaschinen. Aufgrund ihrer kompakten Größe und leichten Gewichtes eignet sie sich besonders für den Einsatz in Anwendungen, bei denen Gewichtsreduzierung und Platzoptimierung wichtig sind.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

52100/100Cr6/SUJ2/Edelstahl

Marke

QIBR/OEM/Neutral

Verpackung

QIBR/Standard-Industrieverpackung/OEM

Innendurchmesser

35~170mm

Außendurchmesser

41~176mm

Anwendungen

Luft- und Raumfahrtindustrie, Robotik, medizinische Geräte, Ausrüstung für die Halbleiterfertigung, optische Geräte, Industriemaschinen, Automobilindustrie usw.

Ultra-schlanke Dünnringkugellager – Typ X

Filter

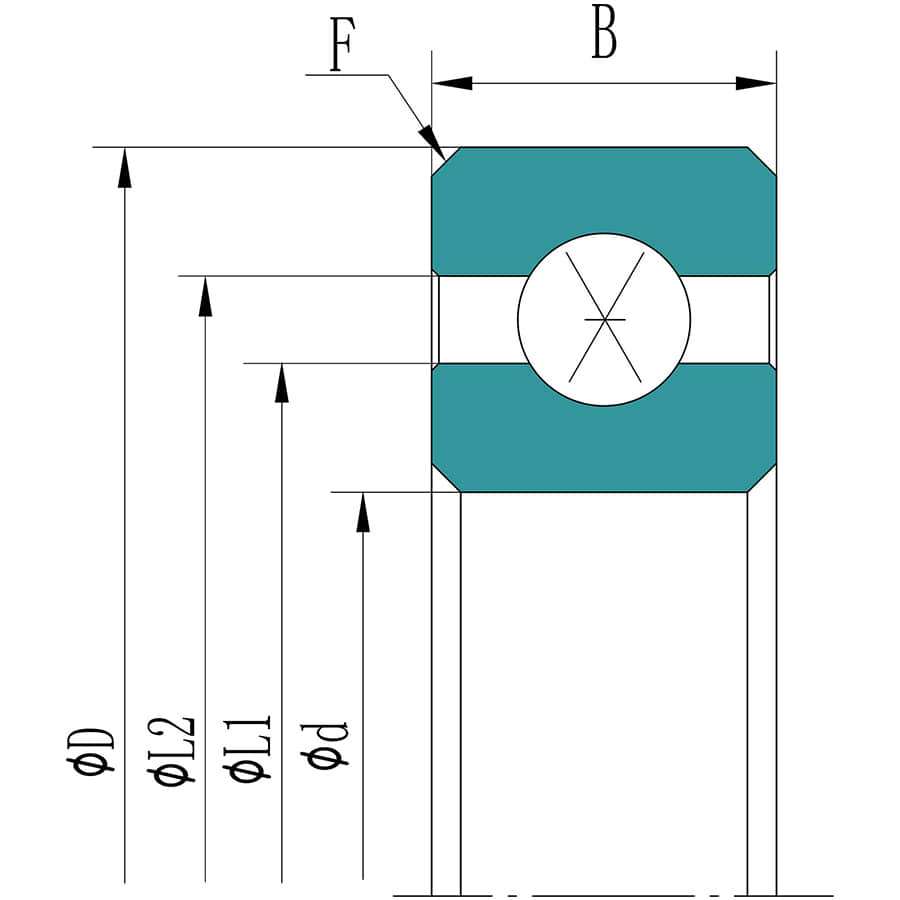

Nr. Produkt Produktnummer Innendurchmesser (d) Außendurchmesser des Innenrings (L1) Außendurchmesser des Innenrings (L2) Masse Außendurchmesser (D) Breite (B)
1 S03503XS0K/ S03503XS0K 35 mm 37.2 mm 38.8 mm 5 g 41 mm 2.5 mm
2 S03503XS0E/ S03503XS0E 35 mm 37.2 mm 38.8 mm 5 g 41 mm 2.5 mm
3 S03503XS0C/ S03503XS0C 35 mm 37.2 mm 38.8 mm 5 g 41 mm 2.5 mm
4 S03503XF0/ S03503XF0 35 mm 37.2 mm 38.8 mm 5 g 41 mm 2.5 mm
5 S03503XS0A/ S03503XS0A 35 mm 37.2 mm 38.8 mm 5 g 41 mm 2.5 mm
6 S03503XS0/ S03503XS0 35 mm 37.2 mm 38.8 mm 5 g 41 mm 2.5 mm
7 S06003XS0K/ S06003XS0K 60 mm 62.2 mm 63.8 mm 9 g 66 mm 2.5 mm
8 S06003XS0E/ S06003XS0E 60 mm 62.2 mm 63.8 mm 9 g 66 mm 2.5 mm
9 S06003XS0C/ S06003XS0C 60 mm 62.2 mm 63.8 mm 9 g 66 mm 2.5 mm
10 S06003XF0/ S06003XF0 60 mm 62.2 mm 63.8 mm 9 g 66 mm 2.5 mm
11 S06003XS0A/ S06003XS0A 60 mm 62.2 mm 63.8 mm 9 g 66 mm 2.5 mm
12 S06003XS0/ S06003XS0 60 mm 62.2 mm 63.8 mm 9 g 66 mm 2.5 mm
13 S07003XS0K/ S07003XS0K 70 mm 72.2 mm 73.8 mm 11 g 76 mm 2.5 mm
14 S07003XS0E/ S07003XS0E 70 mm 72.2 mm 73.8 mm 11 g 76 mm 2.5 mm
15 S07003XS0C/ S07003XS0C 70 mm 72.2 mm 73.8 mm 11 g 76 mm 2.5 mm
16 S07003XF0/ S07003XF0 70 mm 72.2 mm 73.8 mm 11 g 76 mm 2.5 mm
17 S07003XS0A/ S07003XS0A 70 mm 72.2 mm 73.8 mm 11 g 76 mm 2.5 mm
18 S07003XS0/ S07003XS0 70 mm 72.2 mm 73.8 mm 11 g 76 mm 2.5 mm
19 S07403XS0K/ S07403XS0K 74 mm 76.2 mm 77.8 mm 11 g 80 mm 2.5 mm
20 S07403XS0C/ S07403XS0C 74 mm 76.2 mm 77.8 mm 11 g 80 mm 2.5 mm
21 S07403XS0E/ S07403XS0E 74 mm 76.2 mm 77.8 mm 11 g 80 mm 2.5 mm
22 S07403XS0A/ S07403XS0A 74 mm 76.2 mm 77.8 mm 11 g 80 mm 2.5 mm
23 S07403XF0/ S07403XF0 74 mm 76.2 mm 77.8 mm 11 g 80 mm 2.5 mm
24 S07403XS0/ S07403XS0 74 mm 76.2 mm 77.8 mm 11 g 80 mm 2.5 mm
25 S08003XS0K/ S08003XS0K 80 mm 82.2 mm 83.8 mm 12 g 86 mm 2.5 mm
26 S08003XS0E/ S08003XS0E 80 mm 82.2 mm 83.8 mm 12 g 86 mm 2.5 mm
27 S08003XS0C/ S08003XS0C 80 mm 82.2 mm 83.8 mm 12 g 86 mm 2.5 mm
28 S08003XS0A/ S08003XS0A 80 mm 82.2 mm 83.8 mm 12 g 86 mm 2.5 mm
29 S08003XF0/ S08003XF0 80 mm 82.2 mm 83.8 mm 12 g 86 mm 2.5 mm
30 S08003XS0/ S08003XS0 80 mm 82.2 mm 83.8 mm 12 g 86 mm 2.5 mm
31 S09003XS0K/ S09003XS0K 90 mm 92.2 mm 93.8 mm 13 g 96 mm 2.5 mm
32 S09003XS0E/ S09003XS0E 90 mm 92.2 mm 93.8 mm 13 g 96 mm 2.5 mm
33 S09003XS0C/ S09003XS0C 90 mm 92.2 mm 93.8 mm 13 g 96 mm 2.5 mm
34 S09003XS0A/ S09003XS0A 90 mm 92.2 mm 93.8 mm 13 g 96 mm 2.5 mm
35 S09003XF0/ S09003XF0 90 mm 92.2 mm 93.8 mm 13 g 96 mm 2.5 mm
36 S09003XS0/ S09003XS0 90 mm 92.2 mm 93.8 mm 13 g 96 mm 2.5 mm
37 S10003XS0K/ S10003XS0K 100 mm 102.2 mm 103.8 mm 15 g 106 mm 2.5 mm
38 S10003XS0E/ S10003XS0E 100 mm 102.2 mm 103.8 mm 15 g 106 mm 2.5 mm
39 S10003XS0C/ S10003XS0C 100 mm 102.2 mm 103.8 mm 15 g 106 mm 2.5 mm
40 S10003XS0A/ S10003XS0A 100 mm 102.2 mm 103.8 mm 15 g 106 mm 2.5 mm
41 S10003XF0/ S10003XF0 100 mm 102.2 mm 103.8 mm 15 g 106 mm 2.5 mm
42 S10003XS0/ S10003XS0 100 mm 102.2 mm 103.8 mm 15 g 106 mm 2.5 mm
43 S11003XS0K/ S11003XS0K 110 mm 112.2 mm 113.8 mm 16 g 116 mm 2.5 mm
44 S11003XS0E/ S11003XS0E 110 mm 112.2 mm 113.8 mm 16 g 116 mm 2.5 mm
45 S11003XS0C/ S11003XS0C 110 mm 112.2 mm 113.8 mm 16 g 116 mm 2.5 mm
46 S11003XS0A/ S11003XS0A 110 mm 112.2 mm 113.8 mm 16 g 116 mm 2.5 mm
47 S11003XF0/ S11003XF0 110 mm 112.2 mm 113.8 mm 16 g 116 mm 2.5 mm
48 S11003XS0/ S11003XS0 110 mm 112.2 mm 113.8 mm 16 g 116 mm 2.5 mm
49 S12003XS0K/ S12003XS0K 120 mm 122.2 mm 123.8 mm 18 g 126 mm 2.5 mm
50 S12003XS0E/ S12003XS0E 120 mm 122.2 mm 123.8 mm 18 g 126 mm 2.5 mm
51 S12003XS0C/ S12003XS0C 120 mm 122.2 mm 123.8 mm 18 g 126 mm 2.5 mm
52 S12003XS0A/ S12003XS0A 120 mm 122.2 mm 123.8 mm 18 g 126 mm 2.5 mm
53 S12003XF0/ S12003XF0 120 mm 122.2 mm 123.8 mm 18 g 126 mm 2.5 mm
54 S12003XS0/ S12003XS0 120 mm 122.2 mm 123.8 mm 18 g 126 mm 2.5 mm
55 S13003XS0K/ S13003XS0K 130 mm 132.2 mm 133.8 mm 19 g 136 mm 2.5 mm
56 S13003XS0E/ S13003XS0E 130 mm 132.2 mm 133.8 mm 19 g 136 mm 2.5 mm
57 S13003XS0C/ S13003XS0C 130 mm 132.2 mm 133.8 mm 19 g 136 mm 2.5 mm
58 S13003XS0A/ S13003XS0A 130 mm 132.2 mm 133.8 mm 19 g 136 mm 2.5 mm
59 S13003XF0/ S13003XF0 130 mm 132.2 mm 133.8 mm 19 g 136 mm 2.5 mm
60 S13003XS0/ S13003XS0 130 mm 132.2 mm 133.8 mm 19 g 136 mm 2.5 mm
61 S14003XS0K/ S14003XS0K 140 mm 142.2 mm 143.8 mm 21 g 146 mm 2.5 mm
62 S14003XS0E/ S14003XS0E 140 mm 142.2 mm 143.8 mm 21 g 146 mm 2.5 mm
63 S14003XS0C/ S14003XS0C 140 mm 142.2 mm 143.8 mm 21 g 146 mm 2.5 mm
64 S14003XS0A/ S14003XS0A 140 mm 142.2 mm 143.8 mm 21 g 146 mm 2.5 mm
65 S14003XF0/ S14003XF0 140 mm 142.2 mm 143.8 mm 21 g 146 mm 2.5 mm
66 S14003XS0/ S14003XS0 140 mm 142.2 mm 143.8 mm 21 g 146 mm 2.5 mm
67 S15003XS0K/ S15003XS0K 150 mm 152.2 mm 153.8 mm 22 g 156 mm 2.5 mm
68 S15003XS0C/ S15003XS0C 150 mm 152.2 mm 153.8 mm 22 g 156 mm 2.5 mm
69 S15003XS0E/ S15003XS0E 150 mm 152.2 mm 153.8 mm 22 g 156 mm 2.5 mm
70 S15003XS0A/ S15003XS0A 150 mm 152.2 mm 153.8 mm 22 g 156 mm 2.5 mm
71 S15003XF0/ S15003XF0 150 mm 152.2 mm 153.8 mm 22 g 156 mm 2.5 mm
72 S15003XS0/ S15003XS0 150 mm 152.2 mm 153.8 mm 22 g 156 mm 2.5 mm
73 S16003XS0K/ S16003XS0K 160 mm 162.2 mm 163.8 mm 24 g 166 mm 2.5 mm
74 S16003XS0E/ S16003XS0E 160 mm 162.2 mm 163.8 mm 24 g 166 mm 2.5 mm
75 S16003XS0C/ S16003XS0C 160 mm 162.2 mm 163.8 mm 24 g 166 mm 2.5 mm
76 S16003XS0A/ S16003XS0A 160 mm 162.2 mm 163.8 mm 24 g 166 mm 2.5 mm
77 S16003XF0/ S16003XF0 160 mm 162.2 mm 163.8 mm 24 g 166 mm 2.5 mm
78 S16003XS0/ S16003XS0 160 mm 162.2 mm 163.8 mm 24 g 166 mm 2.5 mm
79 S17003XS0K/ S17003XS0K 170 mm 172.2 mm 173.8 mm 25 g 176 mm 2.5 mm
80 S17003XS0C/ S17003XS0C 170 mm 172.2 mm 173.8 mm 25 g 176 mm 2.5 mm
81 S17003XS0E/ S17003XS0E 170 mm 172.2 mm 173.8 mm 25 g 176 mm 2.5 mm
82 S17003XF0/ S17003XF0 170 mm 172.2 mm 173.8 mm 25 g 176 mm 2.5 mm
83 S17003XS0A/ S17003XS0A 170 mm 172.2 mm 173.8 mm 25 g 176 mm 2.5 mm
84 S17003XS0/ S17003XS0 170 mm 172.2 mm 173.8 mm 25 g 176 mm 2.5 mm

QIBR Ultra-schlanke Dünnringkugellager – Typ X

Merkmale und Vorteile

Dieser Typ hat viele bedeutende Merkmale und Vorteile, die wichtige Probleme in verschiedenen Bereichen lösen, was sich hauptsächlich in den folgenden Aspekten widerspiegelt:

1.     QIBR Ultra-schlanke Dünnringkugellager – Typ X haben hohe Steifigkeit und Tragfähigkeit

Trotz des leichten Gewichtes bieten sie immer noch gute Steifigkeit und Tragfähigkeit, die für hohe Belastungen und Anwendungen mit hoher Drehzahl geeignet sind.

2.     QIBR Ultra-schlanke Dünnringkugellager – Typ X haben geringe Reibung und hohe Effizienz

Diese Ausführung kann das Reibungsmoment der Lager reduzieren und eignet sich für den Einsatz, wenn ein geringes Antriebsmoment erforderlich ist, wodurch die Gesamtbetriebseffizienz der Geräte verbessert wird.

3.     QIBR Ultra-schlanke Dünnringkugellager – Typ X haben kundenorientierten Service

Wir bieten in der Regel einen maßgeschneiderten Service, der die Lager nach den spezifischen Bedürfnissen entwerfen und die besonderen Anforderungen und Arbeitsbedingungen verschiedener Branchen erfüllen kann.


QIBR Ultra-schlanke Dünnringkugellager – Typ X

Leistungsverbesserung und Lösungen

1.     Effektive Verbesserung der Materialleistung und Erhöhung der Tragfähigkeit

Diese Serie wird aus hochwertigem Stahl hergestellt. Die Oberflächenhärte und die Materialeigenschaften werden durch Vakuum-Wärmebehandlung und andere Verfahren verbessert, wodurch die Tragfähigkeit und Lebensdauer des Lagers erhöht wird. Sie hat eine größere Anzahl von Kugeln und bietet höhere Tragfähigkeit. So kann beispielsweise durch die Verwendung der dünnen Wand der Materialverbrauch reduziert und die Wirtschaftlichkeit verbessert werden, während die Festigkeit erhalten bleibt.

2.     Geringe Reibung

Dieses Design reduziert das Reibungsmoment und verbessert die Gesamtbetriebseffizienz des Lagers. Es eignet sich für Anwendungen, die ein geringes Antriebsmoment erfordern. Diese Eigenschaft ist besonders bei hohen Drehzahlen wichtig, da sie dazu beiträgt, den Energieverbrauch der Geräte zu senken und ihre Lebensdauer zu verlängern.

3.     Verbesserte Fertigungsgenauigkeit und Tragfähigkeit

Bei diesem Typ werden fortschrittliche ausländische Verarbeitungsgeräte und -verfahren wie Präzisionsschleifen, Feinstschleifen usw. eingesetzt, um die geometrische Genauigkeit der Innen- und Außenringe und Kugeln zu verbessern, Verarbeitungsfehler zu reduzieren und somit die Rotationsgenauigkeit und Betriebsstabilität der Lager zu verbessern.

4.     Durch die Verwendung des leistungsstarken Materials AISI440C zur Herstellung von Lagern kann die Härte und Belastbarkeit erheblich verbessert werden, sodass sie für Situationen mit hohen Belastungsanforderungen geeignet ist.

5.     Personalisiertes Design

Entsprechend den Anwendungsanforderungen in verschiedenen Fällen werden personalisierte Lösungen für die Größe geboten, um spezifische Leistungsanforderungen zu erfüllen. Dieser Ansatz bereichert nicht nur die Standards von Lagern, sondern bietet Herstellern auch eine effektive Anleitung, um die personalisierten Bedürfnisse der Benutzer zu erfüllen.

Kurz gesagt kann durch die Optimierung von Materialien, Fertigungsgenauigkeit, individuellem Design und anderen Maßnahmen die Leistung erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.


QIBR Ultra-schlanke Dünnringkugellager – Typ X

Hauptanwendungsbereiche

Medizinische Geräte

Sie eignen sich aufgrund ihrer Korrosionsbeständigkeit und hohen Präzision für medizinische Diagnosegeräte.

Lebensmittelverarbeitung

Sie eignen sich aufgrund ihrer Korrosionsbeständigkeit für Geräte zur Lebensmittelherstellung und -verpackung.

Luft- und Raumfahrt

Sie bieten Unterstützung bei hohen Temperaturen und hohen Lasten und werden in Schlüsselkomponenten von Flugzeugen und Raumfahrzeugen eingesetzt.

Chemie und Pharmazie

Sie können chemischer Korrosion standhalten und eignen sich für chemische Verarbeitung und pharmazeutische Geräte.
