GB 49 Lagerluftmessgeräte für Zylinderrollenlager
GB 49 Lagerluftmessgeräte für Zylinderrollenlager werden zur präzisen Messung von Lagern verwendet, in der Regel zur Messung des Innenhüllkreisdurchmessers des Lagers.
Product number
GB 4920-GB 4960
Bearing model
NNU 4920 BK/SPW33-NNU 4960 BK/SPW33

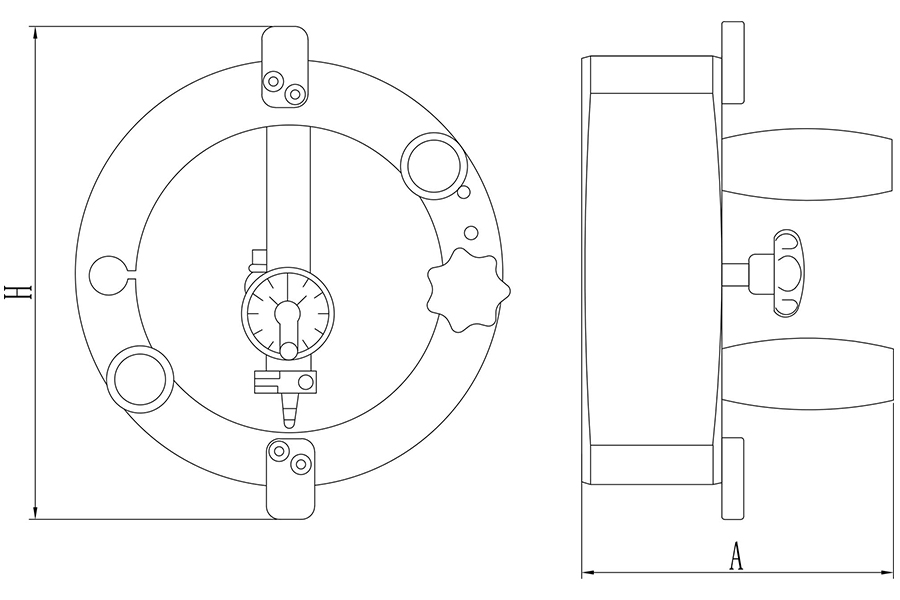

Width (A)
105mm-148mm
Height (H)
138mm-387mm
Mass
2.5kg-19kg
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Brand
QIBR/OEM/Neutral
Package
Standard-Exportverpackung
| Nr. | Produkt | Produktnummer | Lagermodell | Höhe (H) | Breite (A) | Masse |
|---|---|---|---|---|---|---|
| 1 |
|
GB 4920 | NNU 4920 BK/SPW33 | 138 mm | 128 mm | 2.5 kg |
| 2 |
|
GB 4921 | NNU 4921 BK/SPW33 | 143 mm | 128 mm | 3 kg |
| 3 |
|
GB 4922 | NNU 4922 BK/SPW33 | 148 mm | 128 mm | 3 kg |
| 4 |
|
GB 4924 | NNU 4924 BK/SPW33 | 162 mm | 133 mm | 3.5 kg |
| 5 |
|
GB 4926 | NNU 4926 BK/SPW33 | 176 mm | 138 mm | 4 kg |
| 6 |
|
GB 4928 | NNU 4928 BK/SPW33 | 186 mm | 138 mm | 4.5 kg |
| 7 |
|
GB 4930 | NNU 4930 BK/SPW33 | 204 mm | 148 mm | 6 kg |
| 8 |
|
GB 4932 | NNU 4932 BK/SPW33 | 212 mm | 148 mm | 6.5 kg |
| 9 |
|
GB 4934 | NNU 4934 BK/SPW33 | 224 mm | 148 mm | 8 kg |
| 10 |
|
GB 4936 | NNU 4936 BK/SPW33 | 237 mm | 157 mm | 9.5 kg |
| 11 |
|
GB 4938 | NNU 4938 BK/SPW33 | 248 mm | 157 mm | 10.5 kg |
| 12 |
|
GB 4940 | NNU 4940 BK/SPW33 | 263 mm | 105 mm | 12 kg |
| 13 |
|
GB 4944 | NNU 4944 BK/SPW33 | 283 mm | 105 mm | 13 kg |
| 14 |
|
GB 4948 | NNU 4948 BK/SPW33 | 303 mm | 105 mm | 14 kg |
| 15 |
|
GB 4952 | NNU 4952 BK/SPW33 | 340 mm | 120 mm | 15 kg |
| 16 |
|
GB 4956 | NNU 4956 BK/SPW33 | 360 mm | 120 mm | 17 kg |
| 17 |
|
GB 4960 | NNU 4960 BK/SPW33 | 387 mm | 135 mm | 19 kg |
Die Merkmale und Vorteile von GB 49 Lagerluftmessgeräten für Zylinderrollenlager sind wie folgt:
1. Hohe Präzision
GB 49 Lagerluftmessgeräte für Zylinderrollenlager werden mit äußerster Präzision hergestellt, um genaue Messergebnisse zu geben. Sie werden nach strengen Standards entworfen und hergestellt, damit die Messung von Lagerabmessungen genau ist.
2. Geeignet für eine Vielzahl von Lagertypen
GB 49 Lagerluftmessgeräte für Zylinderrollenlager werden unter Berücksichtigung der Anforderungen verschiedener Lagertypen entwickelt und eignen sich für eine Vielzahl von Typen und Größen von Toroidalrollenlagern, wodurch die Genauigkeit und Leistung der Lager gewährleistet wird.
3. Einfache Bedienung
GB 49 Lagerluftmessgeräte für Zylinderrollenlager sind einfach zu bedienen und können schnelle und genaue Messungen und Inspektionen machen, wodurch manuelle Fehler reduziert und die Arbeitseffizienz verbessert wird.
Die Rolle von GB 49 Lagerluftmessgeräten für Zylinderrollenlager
1. Maßmessung
Damit die Lagerabmessungen den Konstruktionsspezifikationen entsprechen.
2. Qualitätskontrolle
Im Rahmen der Produktionsqualitätskontrolle helfen Kegellehren dabei, die Genauigkeit des Produkts zu überprüfen und zu verifizieren.
3. Messung mit GB 49 Lagerluftmessgeräten für Zylinderrollenlager
Die Lagerluftmessgeräte der Reihe GB 49 eignen sich für die zweireihigen Zylinderrollenlager der Reihen NNU 4920 BK bis NNU 4960 BK. Lagerluftmessgeräte der Reihe GB 49 können den Innenhüllkreisdurchmesser von Rollensätzen messen, wenn die Rollen mit der Außenringlaufbahn in Kontakt stehen.
