Ultra-schlanke Dünnringkugellager – Typ C

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

Ultra-schlanke Dünnringkugellager – Typ C

Auswahlreferenz der am häufigsten verwendeten Materialien und die kommerziellen Anwendungen

Wenn sich Benutzer für diese Lager entscheiden, werden diese hauptsächlich zur Aufnahme radialer Belastungen verwendet und können eine gewisse axiale Belastung aufnehmen, ihre Kapazität ist jedoch begrenzt.

Die Ringe und Stahlkugeln werden aus AISI440C-Stahl hergestellt. Sie weisen gute Korrosionsbeständigkeit, Verschleißfestigkeit, Festigkeit und Steifigkeit auf. Sie eignen sich für den Einsatz in rauen Umgebungen und verlängern die Lebensdauer von Lagern. Darüber hinaus können auch keramische hybride Kugellager geliefert werden.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

52100/100Cr6/SUJ2/Edelstahl

Brand

QIBR/OEM/Neutral

Package

QIBR/Standard-Industrieverpackung/OEM

Inner diameter

35~170mm

Outer diameter

41~176mm

Applications

Luft- und Raumfahrtindustrie, Robotik, medizinische Geräte, Ausrüstung für die Halbleiterfertigung, optische Geräte, Industriemaschinen, Automobilindustrie usw.

Ultra-schlanke Dünnringkugellager – Typ C

Filter

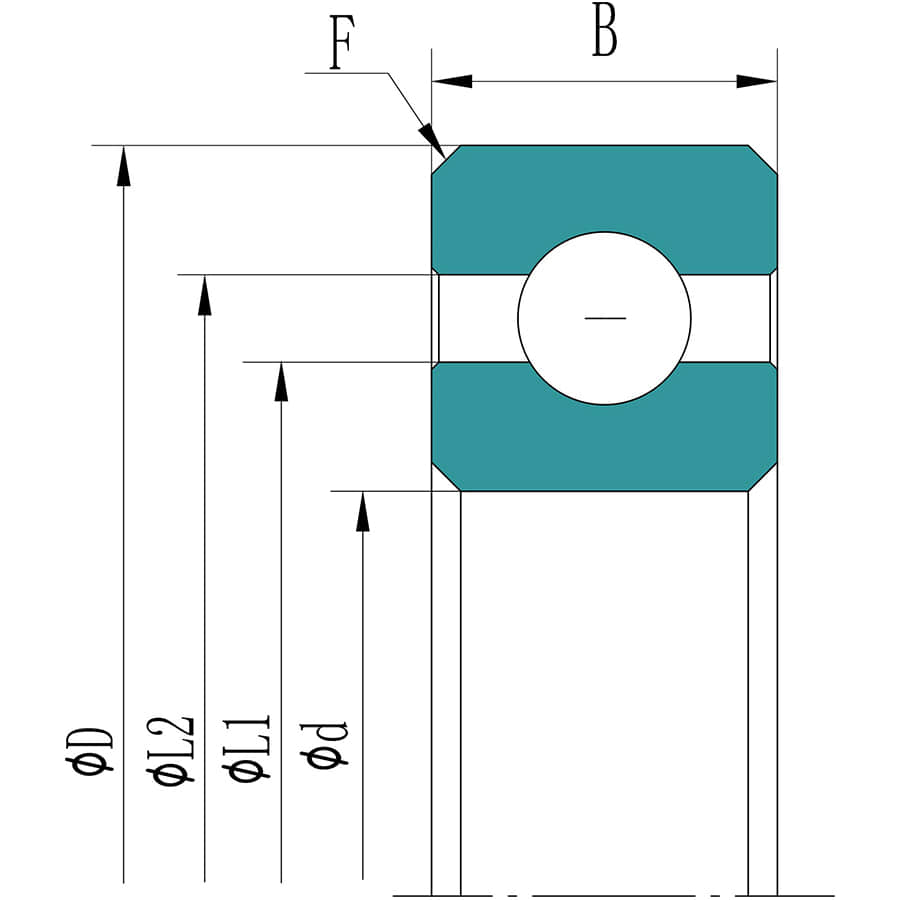

Nr. Produkt Produktnummer Innendurchmesser (d) Außendurchmesser des Innenrings (L1) Außendurchmesser des Innenrings (L2) Masse Außendurchmesser (D) Breite (B)
1 QS03503CS0/ QS03503CS0 35 mm 37.2 mm 38.8 mm 5 g 41 mm 2.5 mm
2 QS06003CS0/ QS06003CS0 60 mm 62.2 mm 63.8 mm 9 g 66 mm 2.5 mm
3 QS07003CS0/ QS07003CS0 70 mm 72.2 mm 73.8 mm 11 g 76 mm 2.5 mm
4 QS07403CS0/ QS07403CS0 74 mm 76.2 mm 77.8 mm 11 g 80 mm 2.5 mm
5 QS08003CS0/ QS08003CS0 80 mm 82.2 mm 83.8 mm 12 g 86 mm 2.5 mm
6 QS09003CS0/ QS09003CS0 90 mm 92.2 mm 93.8 mm 13 g 96 mm 2.5 mm
7 QS10003CS0/ QS10003CS0 100 mm 102.2 mm 103.8 mm 15 g 106 mm 2.5 mm
8 QS11003CS0/ QS11003CS0 110 mm 112.2 mm 113.8 mm 16 g 116 mm 2.5 mm
9 QS12003CS0/ QS12003CS0 120 mm 122.2 mm 123.8 mm 18 g 126 mm 2.5 mm
10 QS13003CS0/ QS13003CS0 130 mm 132.2 mm 133.8 mm 19 g 136 mm 2.5 mm
11 QS14003CS0/ QS14003CS0 140 mm 142.2 mm 143.8 mm 21 g 146 mm 2.5 mm
12 QS15003CS0/ QS15003CS0 150 mm 152.2 mm 153.8 mm 22 g 156 mm 2.5 mm
13 QS16003CS0/ QS16003CS0 160 mm 162.2 mm 163.8 mm 24 g 166 mm 2.5 mm
14 QS17003CS0/ QS17003CS0 170 mm 172.2 mm 173.8 mm 25 g 176 mm 2.5 mm

QIBR Ultra-schlanke Dünnringkugellager – Typ C

Merkmale und Vorteile

Dieser Typ hat viele bedeutende Merkmale und Vorteile, die wichtige Probleme in verschiedenen Bereichen lösen, was sich hauptsächlich in den folgenden Aspekten widerspiegelt:

1.     QIBR Ultra-schlanke Dünnringkugellager – Typ C haben hohe Steifigkeit und Tragfähigkeit

Trotz des leichten Gewichtes bieten sie immer noch gute Steifigkeit und Tragfähigkeit, die für hohe Belastungen und Anwendungen mit hoher Drehzahl geeignet sind.

2.     QIBR Ultra-schlanke Dünnringkugellager – Typ C haben geringe Reibung und hohe Effizienz

Diese Ausführung kann das Reibungsmoment der Lager reduzieren und eignet sich für den Einsatz, wenn ein geringes Antriebsmoment erforderlich ist, wodurch die Gesamtbetriebseffizienz der Geräte verbessert wird.

3.     QIBR Ultra-schlanke Dünnringkugellager – Typ C haben kundenorientierten Service

Wir bieten in der Regel einen maßgeschneiderten Service, der die Lager nach den spezifischen Bedürfnissen entwerfen und die besonderen Anforderungen und Arbeitsbedingungen verschiedener Branchen erfüllen kann.


QIBR Ultra-schlanke Dünnringkugellager – Typ C

Leistungsverbesserung und Lösungen

1.     Effektive Verbesserung der Materialleistung und Erhöhung der Tragfähigkeit

Diese Serie wird aus hochwertigem Stahl hergestellt. Die Oberflächenhärte und die Materialeigenschaften werden durch Vakuum-Wärmebehandlung und andere Verfahren verbessert, wodurch die Tragfähigkeit und Lebensdauer des Lagers erhöht wird. Sie hat eine größere Anzahl von Kugeln und bietet höhere Tragfähigkeit. So kann beispielsweise durch die Verwendung der dünnen Wand der Materialverbrauch reduziert und die Wirtschaftlichkeit verbessert werden, während die Festigkeit erhalten bleibt.

2.     Geringe Reibung

Dieses Design reduziert das Reibungsmoment und verbessert die Gesamtbetriebseffizienz des Lagers. Es eignet sich für Anwendungen, die ein geringes Antriebsmoment erfordern. Diese Eigenschaft ist besonders bei hohen Drehzahlen wichtig, da sie dazu beiträgt, den Energieverbrauch der Geräte zu senken und ihre Lebensdauer zu verlängern.

3.     Verbesserte Fertigungsgenauigkeit und Tragfähigkeit

Bei diesem Typ werden fortschrittliche ausländische Verarbeitungsgeräte und -verfahren wie Präzisionsschleifen, Feinstschleifen usw. eingesetzt, um die geometrische Genauigkeit der Innen- und Außenringe und Kugeln zu verbessern, Verarbeitungsfehler zu reduzieren und somit die Rotationsgenauigkeit und Betriebsstabilität der Lager zu verbessern.

4.     Durch die Verwendung des leistungsstarken Materials AISI440C zur Herstellung von Lagern kann die Härte und Belastbarkeit erheblich verbessert werden, sodass sie für Situationen mit hohen Belastungsanforderungen geeignet ist.

5.     Personalisiertes Design

Entsprechend den Anwendungsanforderungen in verschiedenen Fällen werden personalisierte Lösungen für die Größe geboten, um spezifische Leistungsanforderungen zu erfüllen. Dieser Ansatz bereichert nicht nur die Standards von Lagern, sondern bietet Herstellern auch eine effektive Anleitung, um die personalisierten Bedürfnisse der Benutzer zu erfüllen.

Kurz gesagt kann durch die Optimierung von Materialien, Fertigungsgenauigkeit, individuellem Design und anderen Maßnahmen die Leistung erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.


QIBR Ultra-schlanke Dünnringkugellager – Typ C

Hauptanwendungsbereiche

Medizinische Geräte

Sie eignen sich aufgrund ihrer Korrosionsbeständigkeit und hohen Präzision für medizinische Diagnosegeräte.

Lebensmittelverarbeitung

Sie eignen sich aufgrund ihrer Korrosionsbeständigkeit für Geräte zur Lebensmittelherstellung und -verpackung.

Luft- und Raumfahrt

Sie bieten Unterstützung bei hohen Temperaturen und hohen Lasten und werden in Schlüsselkomponenten von Flugzeugen und Raumfahrzeugen eingesetzt.

Chemie und Pharmazie

Sie können chemischer Korrosion standhalten und eignen sich für chemische Verarbeitung und pharmazeutische Geräte.
