KUD_VO
Die am häufigsten verwendeten Materialien und optionalen Referenzen der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO in kommerziellen Anwendungen:

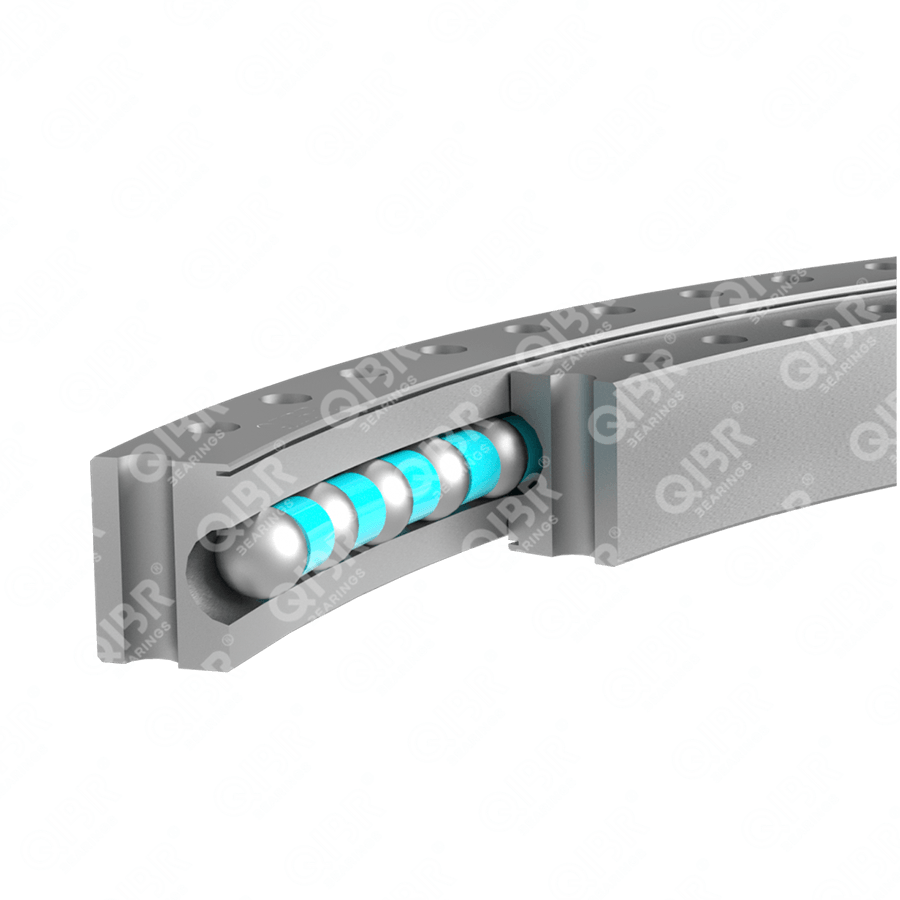

Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO mit ihrem einzigartigen Design passt sich den Anforderungen von Belastungen aus mehreren Richtungen an und wird in vielen Präzisionsbereichen eingesetzt. Die Stahlkugeln kommen an vier Kontaktpunkten mit den Innen- und Außenringen in Berührung und ihre Rotation sorgt für reibungslose Bewegung.
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KUD_VO werden in der Regel aus 42CrMo und 50Mn hergestellt, die gute Verschleißfestigkeit und Festigkeit aufweisen und für Anwendungen mit hoher Belastung geeignet sind.
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KUD_VO werden aus 45er Stahl hergestellt und sind für Anwendungen mit geringerer Belastung geeignet.
Die Wahl des Materials für die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO hängt von den spezifischen Anwendungsanforderungen ab, einschließlich Faktoren wie Belastung, Festigkeit und Umgebungsbedingungen, um die Leistung und Lebensdauer des Lagers während des Einsatzes sicherzustellen.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Inner diameter
120mm-8000mm
Outer diameter
280mm-8000mm
Weight
20kg-8000kg
Structures
Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung
Brand
QIBR/OEM/Neutral
Package
Standard-Exportverpackung
Material
42CrMo, 50Mn oder Edelstahl
Applications
Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen
| Nr. | Produkt | Produktnummer | Verzahnungstyp | Innendurchmesser (Di) | Innendurchmesser des Außenrings (U) | Außendurchmesser (Da) | Außendurchmesser des Innenrings (O) | Gesamthöhe (H) |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
KUD00855-025VO15-900-000 | Keine Verzahnung | 29.72 inch | 33.66 inch | 37.60 inch | 33.66 inch | 2.48 inch |
| 2 |
|
KUD00955-025VO15-900-000 | Keine Verzahnung | 33.66 inch | 37.60 inch | 41.54 inch | 37.60 inch | 2.48 inch |
| 3 |
|
KUD01055-025VO15-900-000 | Keine Verzahnung | 37.60 inch | 41.54 inch | 45.47 inch | 41.54 inch | 2.48 inch |
| 4 |
|
KUD01155-025VO15-900-000 | Keine Verzahnung | 41.54 inch | 45.47 inch | 49.41 inch | 45.47 inch | 2.48 inch |
| 5 |
|
KUD01255-025VO15-900-000 | Keine Verzahnung | 45.27 inch | 49.41 inch | 53.35 inch | 49.41 inch | 2.48 inch |
| 6 |
|
KUD01355-025VO15-900-000 | Keine Verzahnung | 49.41 inch | 53.35 inch | 57.28 inch | 53.35 inch | 2.48 inch |
| 7 |
|
KUD01455-025VO15-900-000 | Keine Verzahnung | 53.35 inch | 57.28 inch | 61.22 inch | 57.28 inch | 2.48 inch |
| 8 |
|
KUD00762-025VO15-900-000 | Keine Verzahnung | 24.00 inch | 30.00 inch | 36.00 inch | 30.00 inch | 3.50 inch |
| 9 |
|
KUD00914-025VO15-900-000 | Keine Verzahnung | 30.00 inch | 30.00 inch | 42.00 inch | 36.00 inch | 3.50 inch |
| 10 |
|
KUD01067-025VO15-900-000 | Keine Verzahnung | 36.00 inch | 42.00 inch | 48.00 inch | 42.00 inch | 3.50 inch |
| 11 |
|
KUD01219-025VO15-900-000 | Keine Verzahnung | 42.00 inch | 48.00 inch | 54.00 inch | 48.00 inch | 3.50 inch |
| 12 |
|
KUD01372-025VO15-900-000 | Keine Verzahnung | 48. inch | 48 inch | 60 inch | 54.00 inch | 3.5 inch |
| 13 |
|
KKUD01524-025VO15-900-000 | Keine Verzahnung | 54.00 inch | 48.00 inch | 60.00 inch | 60.00 inch | 3.50 inch |
| 14 |
|
KUD01500-030VO15-900-000 | Keine Verzahnung | 54.80 inch | 59.06 inch | 63.31 inch | 59.06 inch | 3.31 inch |
| 15 |
|
KUD01600-030VO15-900-000 | Keine Verzahnung | 58.74 inch | 62.99 inch | 67.24 inch | 62.99 inch | 3.31 inch |
| 16 |
|
KUD01700-030VO15-900-000 | Keine Verzahnung | 62.68 inch | 66.93 inch | 71.18 inch | 66.93 inch | 3.31 inch |
| 17 |
|
KUD01800-030VO15-900-000 | Keine Verzahnung | 66.61 inch | 70.87 inch | 75.12 inch | 70.87 inch | 3.31 inch |
| 18 |
|
KUD01900-030VO15-900-000 | Keine Verzahnung | 70.55 inch | 74.80 inch | 79.06 inch | 74.80 inch | 3.31 inch |
| 19 |
|
KUD01650-035VO15-900-000 | Keine Verzahnung | 59.96 inch | 64.96 inch | 69.96 inch | 64.96 inch | 3.7 inch |
| 20 |
|
KUD01750-035VO15-900-000 | Keine Verzahnung | 63.90 inch | 68.90 inch | 73.90 inch | 68.90 inch | 3.7 inch |
| 21 |
|
KUD01850-035VO15-900-000 | Keine Verzahnung | 72.83 inch | 77.83 inch | 72.83 inch | 3.7 inch | |
| 22 |
|
KUD01950-035VO15-900-000 | Keine Verzahnung | 71.77 inch | 76.77 inch | 81.77 inch | 76.77 inch | 3.7 inch |
| 23 |
|
KUD02050-035VO15-900-000 | Keine Verzahnung | 75.71 inch | 80.71 inch | 85.71 inch | 80.71 inch | 3.7 inch |
| 24 |
|
KUD01800-040VO15-900-000 | Keine Verzahnung | 65.16 inch | 70.87 inch | 76.57 inch | 70.87 inch | 4.09 inch |
| 25 |
|
KUD01900-040VO15-900-000 | Keine Verzahnung | 69.09 inch | 74.80 inch | 80.51 inch | 74.80 inch | 4.09 inch |
| 26 |
|
KUD02000-040VO15-900-000 | Keine Verzahnung | 73.03 inch | 78.74 inch | 84.45 inch | 78.74 inch | 4.09 inch |
| 27 |
|
KUD02100-040VO15-900-000 | Keine Verzahnung | 76.97 inch | 82.68 inch | 88.39 inch | 82.68 inch | 4.09 inch |
| 28 |
|
KUD02200-040VO15-900-000 | Keine Verzahnung | 80.91 inch | 86.61 inch | 92.32 inch | 86.61 inch | 4.09 inch |
| 29 |
|
KUD01950-045VO15-900-000 | Keine Verzahnung | 70.43 inch | 76.77 inch | 83.11 inch | 76.77 inch | 4.49 inch |
| 30 |
|
KUD02050-045VO15-900-000 | Keine Verzahnung | 74.37 inch | 80.71 inch | 87.05 inch | 80.71 inch | 4.49 inch |
| 31 |
|
KUD02150-045VO15-900-000 | Keine Verzahnung | 78.31 inch | 84.65 inch | 90.98 inch | 84.65 inch | 4.49 inch |
| 32 |
|
KUD02250-045VO15-900-000 | Keine Verzahnung | 82.24 inch | 88.58 inch | 94.92 inch | 88.58 inch | 4.49 inch |
| 33 |
|
KUD02350-045VO15-900-000 | Keine Verzahnung | 86.18 inch | 92.52 inch | 98.86 inch | 92.52 inch | 4.49 inch |
| 34 |
|
KUD02100-050VO15-900-000 | Keine Verzahnung | 75.75 inch | 82.68 inch | 89.61 inch | 82.68 inch | 4.88 inch |
| 35 |
|
KUD02200-050VO15-900-000 | Keine Verzahnung | 79.69 inch | 86.61 inch | 93.54 inch | 86.61 inch | 4.88 inch |
| 36 |
|
KUD02300-050VO15-900-000 | Keine Verzahnung | 83.62 inch | 90.55 inch | 97.48 inch | 90.55 inch | 4.88 inch |
| 37 |
|
KUD02400-050VO15-900-000 | Keine Verzahnung | 87.56 inch | 94.49 inch | 101.42 inch | 94.49 inch | 4.88 inch |
| 38 |
|
KUD02500-050VO15-900-000 | Keine Verzahnung | 91.50 inch | 98.43 inch | 105.35 inch | 98.43 inch | 4.88 inch |
Merkmale und Vorteile der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:
1. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO weist geringe Reibung auf
Bei der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO gibt es vier Kontaktpunkte zwischen der Laufbahn und der Stahlkugel. Die Kontaktfläche ist klein und die Reibung ist gering, was zur Verbesserung der mechanischen Effizienz und zur Reduzierung des Energieverbrauchs beiträgt.
2. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO zeichnet sich durch gute Stabilität und lange Lebensdauer aus
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO zeichnet sich durch hohe Betriebsstabilität aus, die auf die gleichmäßige Lastverteilung zurückzuführen ist. Dadurch werden Vibrationen und Geräusche reduziert und die Laufruhe und Zuverlässigkeit verbessert. Der optimierte Kontaktwinkel und die optimierte Lastverteilung reduzieren den internen Lagerverschleiß und verlängern so die Lebensdauer des Lagers.
3. QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO hat das vereinfachte Design
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO hat keine Verzahnung, sondern nutzt andere Methoden zur Übertragung der Bewegung. Diese Struktur reduziert den Verschleiß der Zahnräder und die Geräusche und vereinfacht das Design.
Leistungsverbesserung und Lösungen der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO
1. Verbesserung der Lagermaterialeigenschaften
Bei der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO können Materialien wie PTFE-Käfige verwendet werden, um die Drehzahl und die Lebensdauer der Lager zu verbessern.
2. Verbesserung der Drehgenauigkeit der Lager
Die QIBR Vierpunkt-Kugeldrehverbindungen der Serie KUD_VO werden mit fortschrittlichen Verarbeitungsgeräten und Techniken wie Bearbeitungszentren und Präzisionswärmebehandlung hergestellt, um die geometrische Genauigkeit der Innen- und Außenringe zu verbessern und Bearbeitungsfehler zu reduzieren, wodurch die Drehgenauigkeit und Stabilität der Lager verbessert wird.
3. Reduzierung des Bedarfs an Wartung und Austausch
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO ist mit Dichtung und Schmierlöchern ausgestattet. Die Dichtung kann das Eindringen von Verunreinigungen in das Lager verhindern und das Austreten von Fett reduzieren. Die Schmierlöcher erleichtern das Einfüllen von Fett, verlängern die Lebensdauer und senken die Wartungs- und Austauschkosten.
4. Individuelles Design
Bei QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO können individuelle Größenlösungen zur Erfüllung der speziellen Anwendungen angeboten werden. Dies bereichert nicht nur die Standards von Lagern, sondern bietet Herstellern auch eine effektive Anleitung, um den individuellen Bedürfnissen der Anwender gerecht zu werden.
Kurz gesagt, durch die Optimierung von Maßnahmen wie Materialien, Fertigungsgenauigkeit und individuellem Design kann die Leistung der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.
Hauptanwendungsbereiche der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VO
Werkzeugmaschinen
Die Vierpunkt-Kugeldrehverbindung der Serie KUD_VO kann großen radialen und axialen Belastungen sowie Kippmomenten standhalten. Sie bietet stabile Unterstützung und Hochgeschwindigkeitsleistung in den Spindeln und Drehtischen von CNC-Werkzeugmaschinen.
Windkraft
Die Vierpunkt-Kugeldrehverbindung der Serie KUD_VO wird in der Schwenkverbindung zwischen Turm und Gondel von Windkraftanlagen eingesetzt, um die reibungslose Drehung der Gondel zur Ausrichtung auf die Windrichtung zu unterstützen.
Fahrgeschäfte
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KUD_VO werden in Karussells eingesetzt, um einen sicheren und stabilen Betrieb zu gewährleisten.
Radarsysteme
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KUD_VO werden in den rotierenden Teilen von Radarantennen eingesetzt, um genaue Überwachung und Verfolgung zu gewährleisten.
