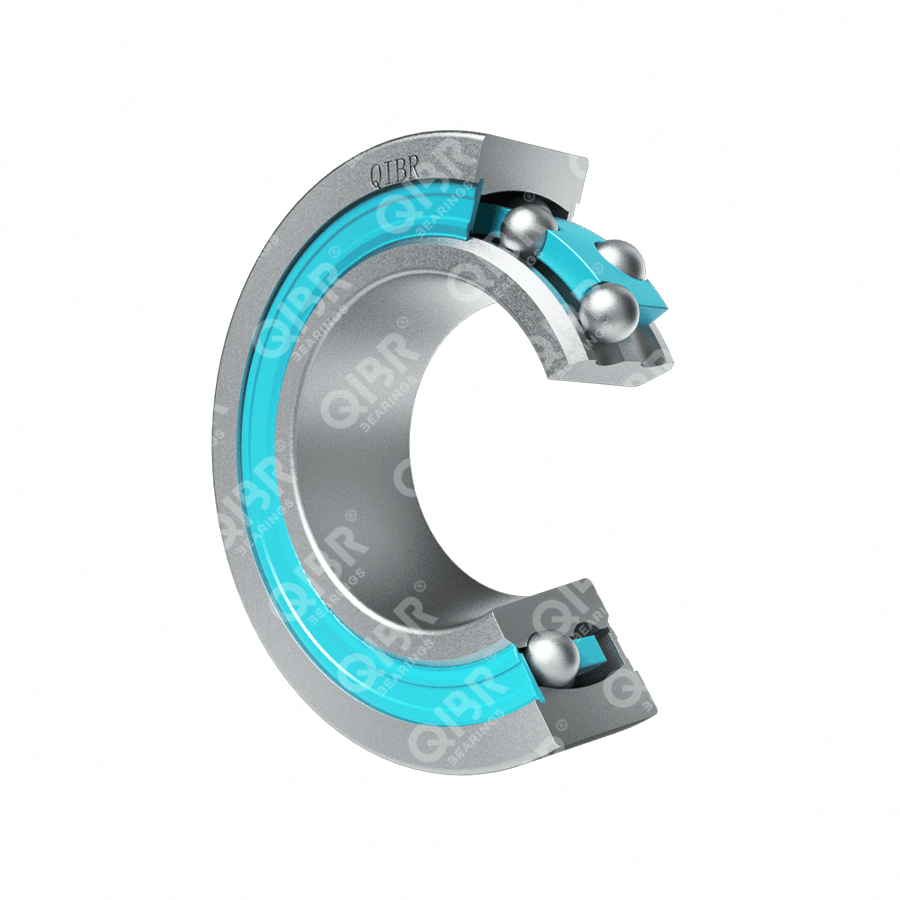

Pendelkugellager

Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

Pendelkugellager

Pendelkugellager können Durchbiegungen und Schiefstellungen von Wellen ausgleichen, die durch Montagefehler, Biegung der Welle oder Wärmeausdehnung entstehen können. Aufgrund dieser Fähigkeit eignen sie sich ideal für Anwendungen, bei denen Wellen unterschiedlichen Belastungen ausgesetzt sind oder bei denen präzise Ausrichtung schwierig zu gewährleisten ist.

Pendelkugellager werden häufig in Anwendungen wie Industriemaschinen, Automobilkomponenten, landwirtschaftlichen Geräten und Bergbaumaschinen eingesetzt. Sie werden für ihre Vielseitigkeit, Zuverlässigkeit und Fähigkeit geschätzt, auch unter schwierigen Bedingungen reibungslos zu funktionieren.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh

Material

52100, 100Cr6, SUJ2, Edelstahl

Marke

QIBR/OEM/Neutral

Anwendungen

Förderanlagen, landwirtschaftliche Maschinen, Textilmaschinen usw.

Innendurchmesser

5-50 mm

Außendurchmesser

19-110mm

Masse

0.009-1.2 kg

Verpackung

Standard-Exportverpackung

Filter

Nr. Produkt Produktnummer Dynamische Tragzahl Statische Tragzahl Bohrung Masse Außendurchmesser (D) Breite (B)
501 1212/P5/ 1212/P5 31.2 KN 12.2 KN 60 mm 0.9 kg 110 mm 22 mm
502 1212 1212 C3 31.2 KN 12.2 KN 60 mm 0.9 kg 110 mm 22 mm
503 1212 1212 TN9 31.2 KN 12.2 KN 60 mm 0.9 kg 110 mm 22 mm
504 1212/ 1212 31.2 KN 12.2 KN 60 mm 0.9 kg 110 mm 22 mm
505 1212 1212 E-2RS1TN9 31.2 KN 12.2 KN 60 mm 0.9 kg 110 mm 22 mm
506 1212 1212 E-2RS1KTN9 31.2 KN 12.2 KN 60 mm 0.9 kg 110 mm 22 mm
507 1212 1212 ETN9 31.2 KN 12.2 KN 60 mm 0.9 kg 110 mm 22 mm
508 2212 2212 E-2RS1TN9 31.2 KN 12.2 KN 60 mm 1.05 kg 110 mm 28 mm
509 2212 2212 E-2RS1KTN9 31.2 KN 12.2 KN 60 mm 1.05 kg 110 mm 28 mm
510 2212 2212 ETN9 48.8 KN 17 KN 60 mm 1.1 kg 110 mm 28 mm
511 2212/P6/ 2212/P6 48.8 KN 17 KN 60 mm 1.1 kg 110 mm 28 mm
512 2212/P5/ 2212/P5 48.8 KN 17 KN 60 mm 1.1 kg 110 mm 28 mm
513 2212 2212 C3 48.8 KN 17 KN 60 mm 1.1 kg 110 mm 28 mm
514 2212/ 2212 48.8 KN 17 KN 60 mm 1.1 kg 110 mm 28 mm
515 2212 2212 TN9 48.8 KN 17 KN 60 mm 1.1 kg 110 mm 28 mm
516 2212 2212 E-2RS1TN9 48.8 KN 17 KN 60 mm 1.1 kg 110 mm 28 mm
517 2212 2212 E-2RS1KTN9 48.8 KN 17 KN 60 mm 1.1 kg 110 mm 28 mm
518 2212 2212 EKTN9 48.8 KN 17 KN 60 mm 1.1 kg 110 mm 28 mm
519 1312 1312 ETN9 58.5 KN 22 KN 60 mm 1.95 kg 130 mm 31 mm
520 1312/P6/ 1312/P6 58.5 KN 22 KN 60 mm 1.95 kg 130 mm 31 mm
521 1312/P5/ 1312/P5 58.5 KN 22 KN 60 mm 1.95 kg 130 mm 31 mm
522 1312 1312 C3 58.5 KN 22 KN 60 mm 1.95 kg 130 mm 31 mm
523 1312/ 1312 58.5 KN 22 KN 60 mm 1.95 kg 130 mm 31 mm
524 1312 1312 TN9 58.5 KN 22 KN 60 mm 1.95 kg 130 mm 31 mm
525 1312 1312 E-2RS1TN9 58.5 KN 22 KN 60 mm 1.95 kg 130 mm 31 mm
526 1312 1312 E-2RS1KTN9 58.5 KN 22 KN 60 mm 1.95 kg 130 mm 31 mm
527 1312 1312 EKTN9 58.5 KN 22 KN 60 mm 1.95 kg 130 mm 31 mm
528 2312/ 2312 87.1 KN 28.5 KN 60 mm 2.6 kg 130 mm 46 mm
529 2312 2312 ETN9 87.1 KN 28.5 KN 60 mm 2.6 kg 130 mm 46 mm
530 2312/P6/ 2312/P6 87.1 KN 28.5 KN 60 mm 2.6 kg 130 mm 46 mm
531 2312/P5/ 2312/P5 87.1 KN 28.5 KN 60 mm 2.6 kg 130 mm 46 mm
532 2312 2312 EKTN9 87.1 KN 28.5 KN 60 mm 2.6 kg 130 mm 46 mm
533 2312 2312 C3 87.1 KN 28.5 KN 60 mm 2.6 kg 130 mm 46 mm
534 2312 2312 TN9 87.1 KN 28.5 KN 60 mm 2.6 kg 130 mm 46 mm
535 2312 2312 E-2RS1TN9 87.1 KN 28.5 KN 60 mm 2.6 kg 130 mm 46 mm
536 2312 2312 E-2RS1KTN9 87.1 KN 28.5 KN 60 mm 2.6 kg 130 mm 46 mm
537 2312 2312 K 87.1 KN 28.5 KN 60 mm 2.6 kg 130 mm 46 mm
538 1213 1213 ETN9 35.1 KN 14 KN 65 mm 1.15 kg 120 mm 23 mm
539 1213/P6/ 1213/P6 35.1 KN 14 KN 65 mm 1.15 kg 120 mm 23 mm
540 1213/P5/ 1213/P5 35.1 KN 14 KN 65 mm 1.15 kg 120 mm 23 mm
541 1213 1213 C3 35.1 KN 14 KN 65 mm 1.15 kg 120 mm 23 mm
542 1213/ 1213 35.1 KN 14 KN 65 mm 1.15 kg 120 mm 23 mm
543 1213 1213 TN9 35.1 KN 14 KN 65 mm 1.15 kg 120 mm 23 mm
544 1213 1213 E-2RS1TN9 35.1 KN 14 KN 65 mm 1.15 kg 120 mm 23 mm
545 1213 1213 E-2RS1KTN9 35.1 KN 14 KN 65 mm 1.15 kg 120 mm 23 mm
546 1213 1213 EKTN9 35.1 KN 14 KN 65 mm 1.15 kg 120 mm 23 mm
547 2213 2213 E-2RS1TN9 35.1 KN 14 KN 65 mm 1.4 kg 120 mm 31 mm
548 2213 2213 E-2RS1KTN9 35.1 KN 14 KN 65 mm 1.4 kg 120 mm 31 mm
549 2213 2213 ETN9 57.2 KN 20 KN 65 mm 1.45 kg 120 mm 31 mm
550 2213/P6/ 2213/P6 57.2 KN 20 KN 65 mm 1.45 kg 120 mm 31 mm
551 2213/P5/ 2213/P5 57.2 KN 20 KN 65 mm 1.45 kg 120 mm 31 mm
552 2213 2213 C3 57.2 KN 20 KN 65 mm 1.45 kg 120 mm 31 mm
553 2213/ 2213 57.2 KN 20 KN 65 mm 1.45 kg 120 mm 31 mm
554 2213 2213 TN9 57.2 KN 20 KN 65 mm 1.45 kg 120 mm 31 mm
555 2213 2213 E-2RS1TN9 57.2 KN 20 KN 65 mm 1.45 kg 120 mm 31 mm
556 2213 2213 E-2RS1KTN9 57.2 KN 20 KN 65 mm 1.45 kg 120 mm 31 mm
557 2213 2213 EKTN9 57.2 KN 20 KN 65 mm 1.45 kg 120 mm 31 mm
558 1313 1313 ETN9 65 KN 25.5 KN 65 mm 2.45 kg 140 mm 33 mm
559 1313/P6/ 1313/P6 65 KN 25.5 KN 65 mm 2.45 kg 140 mm 33 mm
560 1313/P5/ 1313/P5 65 KN 25.5 KN 65 mm 2.45 kg 140 mm 33 mm
561 1313 1313 C3 65 KN 25.5 KN 65 mm 2.45 kg 140 mm 33 mm
562 1313/ 1313 65 KN 25.5 KN 65 mm 2.45 kg 140 mm 33 mm
563 1313 1313 TN9 65 KN 25.5 KN 65 mm 2.45 kg 140 mm 33 mm
564 1313 1313 E-2RS1KTN9 65 KN 25.5 KN 65 mm 2.45 kg 140 mm 33 mm
565 1313 1313 E-2RS1TN9 65 KN 25.5 KN 65 mm 2.45 kg 140 mm 33 mm
566 1313 1313 EKTN9 65 KN 25.5 KN 65 mm 2.45 kg 140 mm 33 mm
567 2313/ 2313 95.6 KN 32.5 KN 65 mm 3.25 kg 140 mm 48 mm
568 2313 2313 ETN9 95.6 KN 32.5 KN 65 mm 3.25 kg 140 mm 48 mm
569 2313/P6/ 2313/P6 95.6 KN 32.5 KN 65 mm 3.25 kg 140 mm 48 mm
570 2313/P5/ 2313/P5 95.6 KN 32.5 KN 65 mm 3.25 kg 140 mm 48 mm
571 2313 2313 EKTN9 95.6 KN 32.5 KN 65 mm 3.25 kg 140 mm 48 mm
572 2313 2313 C3 95.6 KN 32.5 KN 65 mm 3.25 kg 140 mm 48 mm
573 2313 2313 TN9 95.6 KN 32.5 KN 65 mm 3.25 kg 140 mm 48 mm
574 2313 2313 E-2RS1KTN9 95.6 KN 32.5 KN 65 mm 3.25 kg 140 mm 48 mm
575 2313 2313 E-2RS1TN9 95.6 KN 32.5 KN 65 mm 3.25 kg 140 mm 48 mm
576 2313 2313 K 95.6 KN 32.5 KN 65 mm 3.25 kg 140 mm 48 mm
577 1214 1214 ETN9 35.8 KN 14.6 KN 70 mm 1.25 kg 125 mm 24 mm
578 1214/P6/ 1214/P6 35.8 KN 14.6 KN 70 mm 1.25 kg 125 mm 24 mm
579 1214/P5/ 1214/P5 35.8 KN 14.6 KN 70 mm 1.25 kg 125 mm 24 mm
580 1214 1214 EKTN9 35.8 KN 14.6 KN 70 mm 1.25 kg 125 mm 24 mm
581 1214 1214 C3 35.8 KN 14.6 KN 70 mm 1.25 kg 125 mm 24 mm
582 1214 1214 TN9 35.8 KN 14.6 KN 70 mm 1.25 kg 125 mm 24 mm
583 1214/ 1214 35.8 KN 14.6 KN 70 mm 1.25 kg 125 mm 24 mm
584 1214 1214 E-2RS1KTN9 35.8 KN 14.6 KN 70 mm 1.25 kg 125 mm 24 mm
585 1214 1214 E-2RS1TN9 35.8 KN 14.6 KN 70 mm 1.25 kg 125 mm 24 mm
586 2214 2214 E-2RS1TN9 35.8 KN 14.6 KN 70 mm 1.45 kg 125 mm 31 mm
587 2214/ 2214 44.2 KN 17 KN 70 mm 1.5 kg 125 mm 31 mm
588 2214 2214 ETN9 44.2 KN 17 KN 70 mm 1.5 kg 125 mm 31 mm
589 2214 2214 EKTN9 44.2 KN 17 KN 70 mm 1.5 kg 125 mm 31 mm
590 2214/P6/ 2214/P6 44.2 KN 17 KN 70 mm 1.5 kg 125 mm 31 mm
591 2214/P5/ 2214/P5 44.2 KN 17 KN 70 mm 1.5 kg 125 mm 31 mm
592 2214 2214 C3 44.2 KN 17 KN 70 mm 1.5 kg 125 mm 31 mm
593 2214 2214 TN9 44.2 KN 17 KN 70 mm 1.5 kg 125 mm 31 mm
594 2214 2214 E-2RS1KTN9 44.2 KN 17 KN 70 mm 1.5 kg 125 mm 31 mm
595 1314/ 1314 74.1 KN 27.5 KN 70 mm 3 kg 150 mm 35 mm
596 1314 1314 ETN9 74.1 KN 27.5 KN 70 mm 3 kg 150 mm 35 mm
597 1314/P6/ 1314/P6 74.1 KN 27.5 KN 70 mm 3 kg 150 mm 35 mm
598 1314/P5/ 1314/P5 74.1 KN 27.5 KN 70 mm 3 kg 150 mm 35 mm
599 1314 1314 EKTN9 74.1 KN 27.5 KN 70 mm 3 kg 150 mm 35 mm
600 1314 1314 C3 74.1 KN 27.5 KN 70 mm 3 kg 150 mm 35 mm

Merkmale und Vorteile von QIBR-Pendelkugellagern

QIBR Pendelkugellager lösen viele wichtige Probleme in verschiedenen Bereichen, hauptsächlich in den folgenden:

1. Selbstausrichtende Funktion

Das größte Merkmal von QIBR-Pendelkugellagern ist ihre Fähigkeit zur Selbstausrichtung. Dies liegt daran, dass die Laufbahnen der Innen- und Außenringe relativ zueinander geneigt sind (d. h. die Außenringlaufbahn ist kugelförmig). Wenn sich die Welle oder der Lagersitz relativ zueinander verschiebt, passt sich die Kontaktfläche zwischen der Kugel und der Laufbahn automatisch an, damit das Lager in einem stabilen Betriebszustand bleibt und der durch Winkelfehler verursachte Verschleiß reduziert wird.

2. Tragfähigkeit

QIBR-Pendelkugellager haben relativ hohe Tragfähigkeit. Sie können bestimmten radialen und axialen Belastungen standhalten.

3. Anpassungsfähigkeit

QIBR-Pendelkugellager eignen sich aufgrund ihrer selbstausrichtenden Eigenschaften besonders für Anwendungen mit Fehlausrichtung während der Installation. Beispielsweise können die Wellenauslenkung, unsachgemäße Installation des Lagersitzes usw. zur Winkelabweichung des Lagers führen. Das Pendelkugellager kann diese Probleme jedoch effektiv ausgleichen und einen reibungslosen Betrieb gewährleisten.

4. Konstruktionsmerkmale

Das QIBR-Pendelkugellager ist mit zwei Kugelkäfigen konstruiert, die großen Radiallasten standhalten können.

Leistungsverbesserung und Lösungen für QIBR-Pendelkugellager

1. Optimierung des Schmiermittels: Das geeignete Schmiermittel oder Fett wird ausgewählt und die entsprechende Zugabe und Mischung werden vorgenommen, damit die Reibung verringert und die Verschleißfestigkeit verbessert wird. Die Verwendung von synthetischen Schmiermitteln oder Nanoschmiermitteln kann die Effizienz und Lebensdauer des Lagers erheblich verbessern.

2. Optimierung der Laufbahnen: Durch die Optimierung der Laufbahngeometrie der Innen- und Außenringe, wie z. B. die Erhöhung der Präzision der Laufbahn und die Verbesserung der Oberflächengüte, werden Reibung und Energieverlust reduziert, wodurch die Betriebseffizienz des Lagers verbessert wird.

3. Verbesserung der Qualität der Wälzkörper: Durch die Verbesserung der Glätte und Härte der Wälzkörperoberfläche können Reibung und Verschleiß reduziert werden. Die Verwendung von hochpräzisen Wälzkörpern (z. B. Keramik) kann die Betriebsleistung des Lagers erheblich verbessern.

4. Optimierung des Käfigdesigns: Der Käfig wird optimiert, z. B. die Verwendung von hochtemperatur- und korrosionsbeständigen Materialien und Konstruktionen, um die Haltbarkeit des Käfigs und die Stabilität des Lagers zu verbessern.

Hauptanwendungsbereiche von QIBR-Pendelkugellagern

Motoren und Getriebesysteme

In Motoren und Getriebesystemen von Kraftfahrzeugen können Pendelkugellager eingesetzt werden, um Wellenfehlausrichtungen auszugleichen, die durch Vibrationen oder Wärmeausdehnung des Motors und anderer Teile verursacht werden.

Ventilatoren, Gebläse und Pumpen

Da diese Geräte häufig Wellenbiegungen oder Installationsfehler aufweisen, können durch den Einsatz von Pendelkugellagern die Wartungskosten gesenkt und die Lebensdauer der Geräte verlängert werden.

Vibrationssiebe

In der Bergbauindustrie werden Pendelkugellager häufig in Geräten wie Vibrationssieben eingesetzt. Vibrationssiebe müssen unter hoher Last und bei starken Vibrationen arbeiten. Die Pendelkugellager können die Probleme von Wellenfehlausrichtung und Versatz, die durch Gerätevibrationen verursacht werden, effektiv lindern.

Lager für Schienenfahrzeuge

In Schienenfahrzeugen können Pendelkugellager Probleme wie unebene Gleise und Radversatz bewältigen und so den reibungslosen und zuverlässigen Betrieb des Fahrzeugs gewährleisten.
