29448 E

Bohrung: 240 mm

Außendurchmesser (D): 440 mm

Höhe (H): 122 mm

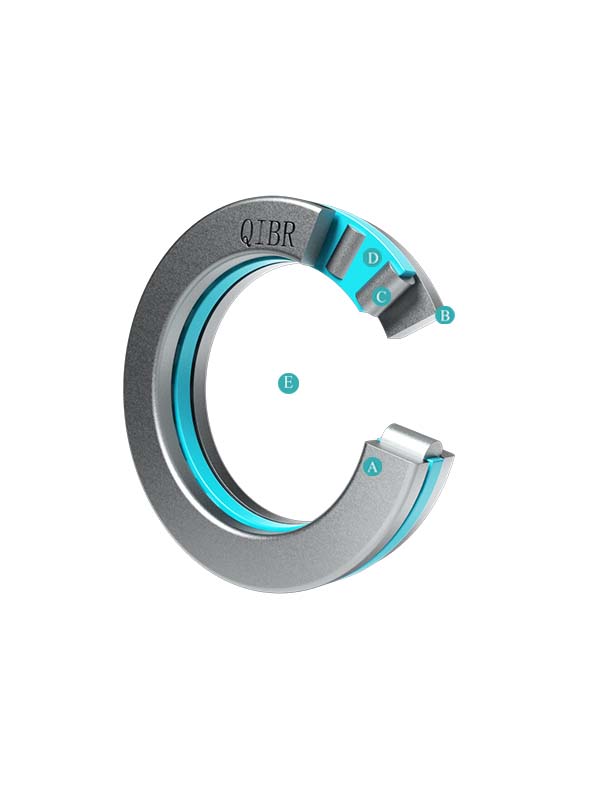

Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

Bohrung : 240 mm

Außendurchmesser (D) : 440 mm

Höhe (H) : 122 mm

Masse : 80 kg

Dynamische Tragzahl : 3400 KN

Statische Tragzahl : 10200 KN

Ermüdungsgrenzbelastung (Pu) : 930 KN

MIN Belastungsfaktor (A) : 9.9

Referenzdrehzahl : 850 rpm

Grenzdrehzahl : 1500 rpm

Außendurchmesser der Wellenscheibe am Ende der Stirnseite (d1) : 330 mm

Durchmesser der Schulter (D1) : 322 mm

Breite der Wellenscheibe oder Länge des Bohrungsdurchmessers der Wellenscheibe, der auf die Welle passt (Lager mit gestanztem Stahlkäfig) (B) : 76 mm

Höhe von Wellenscheibe+Käfig (B1) : 107.1 mm

Höhe der Gehäusescheibe (C) : 59 mm

Kantenabstand (r1,2) : 6 mm

Abstand von Endstirnseite der Wellenscheiben zu Druckpunkt (s) : 142 mm

Merkmale und Vorteile der 29448 E Axialrollenlager

Zulässiger Schiefstellungsfehler: Axialrollenlager sind selbstausrichtend und können daher Schiefstellungen tolerieren.

Tragfähigkeit: Durch die hervorragende Passung zwischen den Rollen und der Laufbahn kann das Lager schwere axiale Belastungen aufnehmen und gleichzeitig einige radiale Belastungen ausgleichen.

Hochgeschwindigkeitsfähigkeit: Durch die Käfigkonstruktion und die gute Passung zwischen den Rollen und der Laufbahn sind diese Lager für relativ hohe Geschwindigkeiten geeignet.

Geringe Reibung: Durch die Optimierung des Kontakts an den Rollenstirnflächen wird die Reibungswärmeentwicklung bei Hochgeschwindigkeitsbetrieb auf einem niedrigen Niveau gehalten.

Lange Lebensdauer: Das spezielle Rollenprofil reduziert die Kantenspannungen an den Kontaktpunkten zwischen den Rollen und der Laufbahn.

Anwendung: Axialrollenlager werden häufig in Werkzeugmaschinen, in der Luft- und Raumfahrt, in der Metallurgie und im Bergbau, in Schwermaschinen, in der Automobilindustrie, in landwirtschaftlichen Maschinen und in Kraftmaschinen eingesetzt.

Optimierung der QIBR - 29448 E Axialrollenlager

Leistungsstarke Materialien: Geeignete Materialien können je nach Kundenanforderungen ausgewählt werden, z. B. 52100, 100Cr6, SUJ2 usw.

Käfigauswahl: Kunden können je nach Anwendungsbedarf aus verschiedenen Käfigmaterialien wählen, darunter bearbeitete Messingkäfige, Käfige aus gestanztem Stahl mit Fenster und bearbeitete Kupferkäfige.

Schmierfettauswahl: Schmierstoffe können je nach den Betriebsanforderungen der Lager ausgewählt werden, z. B. SKF LGET 2 oder Shell Gadus S5 V142W 00.

Weitere Anpassungen: QIBR kann Axialkugellager entsprechend den Nutzungsbedingungen und Anforderungen des Kunden entwerfen und optimieren.

Qualitätskontrolle der QIBR - 29448 E Axialrollenlager

Maßmessung: Es werden verschiedene hochpräzise Instrumente verwendet, um mehrere Abmessungen der Lager zu messen, wobei die maximale Präzision von 0,001 mm erreicht wird.

Rotationsgenauigkeit: Kleine Oberflächenfehler oder -abweichungen werden mit einem Mikrometer mit einer Messgenauigkeit von bis zu 0,001 mm gemessen.

Härtemessung: Die Oberflächenhärte wird mit einem Härteprüfer mit einer Genauigkeit von bis zu ±0,5 HRC gemessen.

Metallografische Analyse: Die interne metallografische Struktur von Metallen wird mit einem professionellen metallografischen Mikroskop analysiert.

Geometrische Toleranz: Die Geometrie und die relative Position des Lagers werden mit einem Profilprojektor gemessen.

Geräuschüberwachung: Die Vibrationen während des Betriebs werden mit einem Vibrationsmessgerät für Geräuschdaten überwacht.

Rohstoffkontrolle: Stahl und Teile werden von nach ISO 14001 zertifizierten Lieferanten bezogen, um die Produktstabilität zu gewährleisten und gleichzeitig nachhaltige Entwicklung zu fördern.
