DTR-T-TYP AUSSENVERZAHNUNG
Die am häufigsten verwendeten Materialien und optionalen Referenzen der QIBR dreireihigen Zylinderrollen-Drehverbindung der Serie DTR-T mit Außenverzahnung in kommerziellen Anwendungen:
Die QIBR dreireihige Zylinderrollen-Drehverbindung der Serie DTR-T mit Außenverzahnung kann verschiedene Lasten gleichzeitig tragen. Ihre axialen und radialen Abmessungen sind groß und die Struktur ist robust, wodurch sie sich besonders für schwere Maschinen eignet, die große Lasten erfordern. Die Außenverzahnung kann direkt mit dem Getriebesystem abgestimmt werden, was die mechanische Übertragung erleichtert.
QIBR dreireihige Zylinderrollen-Drehverbindung der Serie DTR-T mit Außenverzahnung werden in der Regel aus 42CrMo und 50Mn hergestellt, die gute Verschleißfestigkeit und Festigkeit aufweisen und für Anwendungen mit hoher Belastung geeignet sind.
Die Wahl des Materials für die QIBR dreireihige Zylinderrollen-Drehverbindung der Serie DTR-T mit Außenverzahnung hängt von den spezifischen Anwendungsanforderungen ab, einschließlich Faktoren wie Belastung, Festigkeit und Umgebungsbedingungen, um die Leistung und Lebensdauer des Lagers während des Einsatzes sicherzustellen.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Inner diameter
1055-3450mm
Outer diameter
1696-4500mm
Weight
1370-21000kg
Structures
Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung
Brand
QIBR/OEM/Neutral
Package
Standard-Exportverpackung
Material
42CrMo, 50Mn oder Edelstahl
Applications
Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen

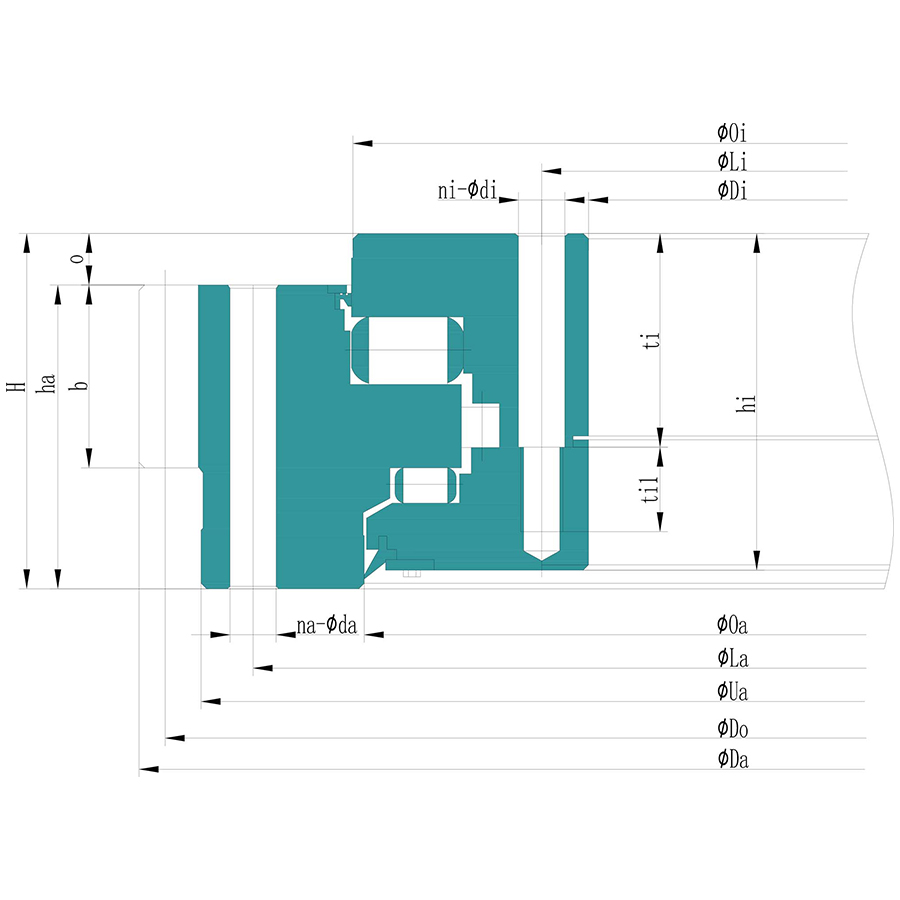

| Nr. | Produkt | Produktnummer | Innendurchmesser (Di) | Masse | Außendurchmesser (Da) | Gesamthöhe (H) |
|---|---|---|---|---|---|---|
| 1 |
|
DT1050TAGS | 1055 mm | 2350 kg | 1696 mm | 300 mm |
| 2 |
|
DTR1200TAGS-3 | 1200 mm | 1370 kg | 1680 mm | 215 mm |
| 3 |
|
DTR1300BTAGS-3 | 1300 mm | 1690 kg | 1792 mm | 245 mm |
| 4 |
|
DTR1445TAGS-3 | 1445 mm | 3420 kg | 2120 mm | 300 mm |
| 5 |
|
DTR1785TAGS | 1785 mm | 2440 kg | 2320 mm | 240 mm |
| 6 |
|
DTR2020ATAG | 2020 mm | 8700 kg | 2950 mm | 400 mm |
| 7 |
|
DTR2045TAGS | 2045 mm | 6320 kg | 2880 mm | 310 mm |
| 8 |
|
DTR2060TAGS | 2060 mm | 3780 kg | 2688 mm | 260 mm |
| 9 |
|
DTR2150TAGS | 2150 mm | 4670 kg | 2830 mm | 300 mm |
| 10 |
|
DTR2185TAGS-3 | 2185 mm | 5050 kg | 2880 mm | 300 mm |
| 11 |
|
DTR2210TAGS | 2210 mm | 7840 kg | 3057.5 mm | 370 mm |
| 12 |
|
DTR2340TAG | 2340 mm | 7620 kg | 3195 mm | 350 mm |
| 13 |
|
DTR2350TAGS-1 | 2350 mm | 4980 kg | 3030 mm | 295 mm |
| 14 |
|
DTR2475TAGS-1 | 2475 mm | 7800 kg | 3275 mm | 355 mm |
| 15 |
|
DTR2510ATAGS-3 | 2510 mm | 6560 kg | 3240 mm | 355 mm |
| 16 |
|
DTR2710TAGS | 2710 mm | 8300 kg | 3500 mm | 375 mm |
| 17 |
|
DTR2735TAGS | 2735 mm | 7760 kg | 3490 mm | 350 mm |
| 18 |
|
DTR2760TAGS | 2760 mm | 11000 kg | 3636 mm | 415 mm |
| 19 |
|
DTR2870TAGS-3 | 2870 mm | 8750 kg | 3640 mm | 365 mm |
| 20 |
|
DTR2920TAG | 2920 mm | 9350 kg | 3750 mm | 350 mm |
| 21 |
|
DTR2990TAG | 2990 mm | 8400 kg | 3740 mm | 350 mm |
| 22 |
|
DTR3205TAGS-1 | 3205 mm | 25600 kg | 4464 mm | 550 mm |
| 23 |
|
DTR3330TAGS-3 | 3330 mm | 14800 kg | 4268 mm | 435 mm |
| 24 |
|
DTR3450TAG | 3450 mm | 21000 kg | 4500 mm | 540 mm |
Merkmale und Vorteile der QIBR dreireihigen Zylinderrollen-Drehverbindung der Serie DTR-T mit Außenverzahnung
Die QIBR dreireihige Zylinderrollen-Drehverbindung der Serie DTR-T mit Außenverzahnung hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:
1. Die QIBR dreireihige Zylinderrollen-Drehverbindung der Serie DTR-T mit Außenverzahnung hat hohe Tragfähigkeit
Die QIBR dreireihige Zylinderrollen-Drehverbindung der Serie DTR-T mit Außenverzahnung kann gleichzeitig radiale und axiale Lasten in mehreren Richtungen aufnehmen und eignet sich für Situationen, in denen das Lager schweren Lasten und Stoßbelastungen standhalten muss.
2. Die QIBR dreireihige Zylinderrollen-Drehverbindung der Serie DTR-T mit Außenverzahnung zeichnet sich durch gute Stabilität und lange Lebensdauer aus
Die dreireihige Zylinderrollen-Drehverbindung der Serie DTR-T mit Außenverzahnung von QIBR tragen die Last durch drei Rollenreihen, was dem Lager höhere Betriebsstabilität verleiht, die Zuverlässigkeit der Ausrüstung verbessert und die Lebensdauer verlängert.
3. Die QIBR dreireihigen Zylinderrollen-Drehverbindungen der Serie DTR-T mit Außenverzahnung haben hohe Übertragungseffizienz
Die Außenverzahnung der QIBR dreireihigen Zylinderrollen-Drehverbindungen der Serie DTR-T mit Außenverzahnung ermöglicht eine direkte Verbindung mit dem Zahnradantriebssystem für effiziente Kraftübertragung. Dies reduziert den Bedarf an zusätzlichen Getriebekomponenten wie Ketten oder Riemen und reduziert den mechanischen Verschleiß und den Wartungsbedarf.
4. Kundenspezifische Dienstleistungen für die QIBR dreireihige Zylinderrollen-Drehverbindung der Serie DTR-T mit Außenverzahnung
Die QIBR dreireihige Zylinderrollen-Drehverbindung der Serie DTR-T mit Außenverzahnung kann an die spezifischen Anforderungen der Lager angepasst werden und erfüllt die besonderen Anforderungen und Betriebsbedingungen verschiedener Branchen.
Leistungsverbesserung und Lösungen der QIBR dreireihigen Zylinderrollen-Drehverbindung der Serie DTR-T mit Außenverzahnung
1. Verbesserung der Lagermaterialeigenschaften
Die QIBR dreireihigen Zylinderrollen-Drehverbindungen der Serie DTR-T mit Außenverzahnung können mit hochtemperaturbeständigen Distanzstücken und anderen Materialien ausgestattet werden, um die Tragfähigkeit und Lebensdauer der Lager zu verbessern.
2. Verbesserung der Drehgenauigkeit der Lager
Die QIBR dreireihigen Zylinderrollen-Drehverbindungen der Serie DTR-T mit Außenverzahnung werden mit fortschrittlichen Verarbeitungsgeräten und Techniken wie Bearbeitungszentren und Präzisionswärmebehandlung hergestellt, um die geometrische Genauigkeit der Innen- und Außenringe zu verbessern und Bearbeitungsfehler zu reduzieren, wodurch die Drehgenauigkeit und Stabilität der Lager verbessert wird.
3. Reduzierung des Bedarfs an Wartung und Austausch
Die QIBR dreireihige Zylinderrollen-Drehverbindung der Serie DTR-T mit Außenverzahnung ist mit Dichtung und Schmierlöchern ausgestattet. Die Dichtung kann das Eindringen von Verunreinigungen in das Lager verhindern und das Austreten von Fett reduzieren. Die Schmierlöcher erleichtern das Einfüllen von Fett, verlängern die Lebensdauer und senken die Wartungs- und Austauschkosten.
4. Schmierung
QIBR dreireihige Zylinderrollen-Drehverbindungen der Serie DTR-T mit Außenverzahnung verwenden hochwertige Schmierstoffe, um hohe Temperatur- und Korrosionsbeständigkeit zu erreichen und hohe Stabilität unter verschiedenen Last- und Umgebungsbedingungen sicherzustellen. Ein Schmierplan sollte erstellt werden, die Lager werden bestens alle 250 Stunden geschmiert. Der Schmierzyklus sollte je nach Intensität der Beanspruchung angepasst werden.
Kurz gesagt kann die Leistung der dreireihigen Zylinderrollen-Drehverbindung der Serie DTR-T mit Außenverzahnung durch Optimierung wie Materialien, Fertigungspräzision und Schmierung erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.
Hauptanwendungsbereiche der QIBR dreireihigen Zylinderrollen-Drehverbindung der Serie DTR-T mit Außenverzahnung
Bauwesen und Bauindustrie
QIBR dreireihige Zylinderrollen-Drehverbindungen der Serie DTR-T mit Außenverzahnung werden für stabile Drehung in Kränen, Baggern und anderen Baumaschinen eingesetzt.
Fertigungsindustrie
QIBR dreireihige Zylinderrollen-Drehverbindungen der Serie DTR-T mit Außenverzahnung werden für stabile Drehung bei hohen Lasten und Präzision in Produktionsanlagen und Maschinen eingesetzt.
Energie und Bergbau
QIBR dreireihige Zylinderrollen-Drehverbindungen der Serie DTR-T mit Außenverzahnung halten komplexen Belastungen in Windkraftanlagen, Solarnachführsystemen und Bergbaumaschinen stand.
Transport und Logistik
QIBR dreireihige Zylinderrollen-Drehverbindungen der Serie DTR-T mit Außenverzahnung sorgen für einen reibungslosen Betrieb und effiziente Lastübertragung in Gabelstaplern und Handhabungsgeräten.
