VLI20
Die am häufigsten verwendeten Materialien und optionalen Referenzen der QIBR Vierpunkt-Kugeldrehverbindung der Serie VLI20 in kommerziellen Anwendungen:

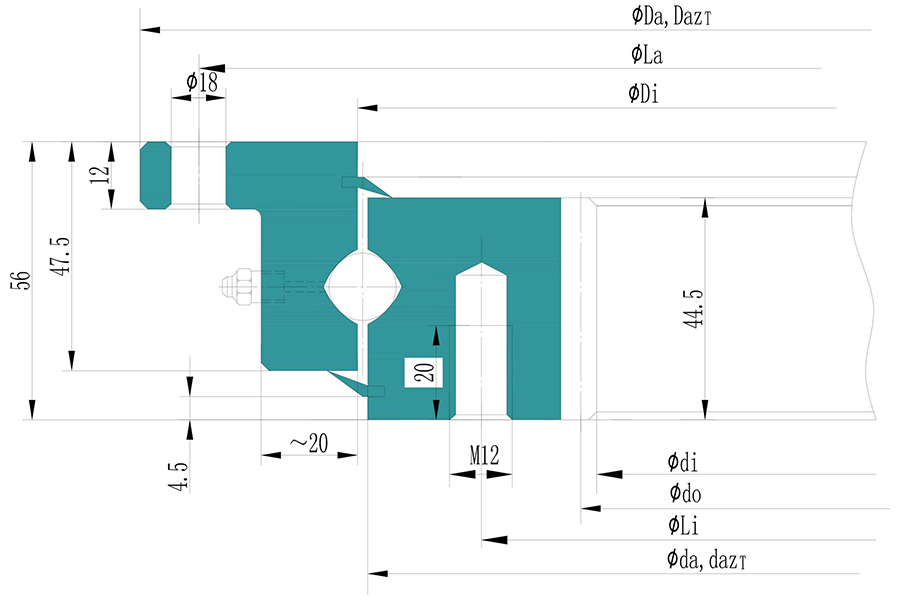

Die QIBR Vierpunkt-Kugeldrehverbindung der Serie VLI20 hat Flansch im Außenring und Innenverzahnung. Der Flansch ist in der Regel mit mehreren Befestigungslöchern versehen, die mit Schrauben an der Gerätebasis befestigt werden können, um das Lager während des Betriebs stabil zu halten. Die Innenverzahnung kann direkt mit dem Getriebesystem für präzise Positionierung und Antrieb abgestimmt werden.
QIBR Vierpunkt-Kugeldrehverbindungen der Serie VLI20 werden in der Regel aus 42CrMo und 50Mn hergestellt, die gute Verschleißfestigkeit und Festigkeit aufweisen und für Anwendungen mit hoher Belastung geeignet sind.
QIBR Vierpunkt-Kugeldrehverbindungen der Serie VLI20 werden aus 45er Stahl hergestellt und sind für Anwendungen mit geringerer Belastung geeignet.
Die Wahl des Materials für die QIBR Vierpunkt-Kugeldrehverbindung der Serie VLI20 hängt von den spezifischen Anwendungsanforderungen ab, einschließlich Faktoren wie Belastung, Festigkeit und Umgebungsbedingungen, um die Leistung und Lebensdauer des Lagers während des Einsatzes sicherzustellen.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Inner diameter
120mm-8000mm
Outer diameter
280mm-8000mm
Weight
20kg-8000kg
Structures
Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung
Brand
QIBR/OEM/Neutral
Package
Standard-Exportverpackung
Material
42CrMo, 50Mn oder Edelstahl
Applications
Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen
| Nr. | Produkt | Produktnummer | Äußerer Bolzenumfangsdurchmesser (La) | Außendurchmesser am Innenring (da) | Verzahnungstyp | Innendurchmesser am Außenring (Di) | Außendurchmesser (Da) | Innendurchmesser (di) |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
VLI 20 0414 N | 490 mm | 412.5 mm | Innenverzahnung | 415.5 mm | 518 mm | 325 mm |
| 2 |
|
VLI 20 0544 N | 620 mm | 542.5 mm | Innenverzahnung | 545.5 mm | 648 mm | 444 mm |
| 3 |
|
VLI 20 0644 N | 720 mm | 642.5 mm | Innenverzahnung | 645.5 mm | 748 mm | 546 mm |
| 4 |
|
VLI 20 0744 N | 820 mm | 742.5 mm | Innenverzahnung | 745.5 mm | 848 mm | 648 mm |
| 5 |
|
VLI 20 0844 N | 920 mm | 842.5 mm | Innenverzahnung | 845.5 mm | 948 mm | 736 mm |
| 6 |
|
VLI 20 0944 N | 1020 mm | 942.5 mm | Innenverzahnung | 945.5 mm | 1048 mm | 840 mm |
| 7 |
|
VLI 20 1094 N | 1170 mm | 1092.5 mm | Innenverzahnung | 1095.5 mm | 1198 mm | 984 mm |
Merkmale und Vorteile der QIBR Vierpunkt-Kugeldrehverbindung der Serie VLI20
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie VLI20 hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:
1. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie VLI20 hat effiziente Übertragungsfähigkeiten
Die Innenverzahnung der QIBR Vierpunkt-Kugeldrehverbindung der Serie VLI20 ermöglicht eine direkte Verbindung mit einem Zahnradantriebssystem für effiziente Kraftübertragung. Dies reduziert den Bedarf an zusätzlichen Getriebekomponenten wie Ketten oder Riemen und reduziert den mechanischen Verschleiß und den Wartungsbedarf.
2. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie VLI20 reduziert das Gesamtgewicht der Ausrüstung
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie VLI20 trägt zur Reduzierung des Gesamtgewichts der Ausrüstung bei und erleichtert die Bewegung und Installation. Leichtere Lager können die Belastung des Antriebssystems verringern und so den Energieverbrauch senken und die Arbeitseffizienz des Systems erhöhen, insbesondere bei Anwendungen mit hoher Drehzahl oder häufigem Anfahren.
3. Kundenspezifische Dienstleistungen für die QIBR Vierpunkt-Kugeldrehverbindung der Serie VLI20
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie VLI20 kann an die spezifischen Anforderungen der Lager angepasst werden und erfüllt die besonderen Anforderungen und Betriebsbedingungen verschiedener Branchen.
Leistungsverbesserung und Lösungen der QIBR Vierpunkt-Kugeldrehverbindung der Serie VLI20
1. Verbesserung der Lagermaterialeigenschaften
Die Vierpunkt-Kugeldrehverbindung der Serie VLI20 kann mit Hochtemperaturdichtungen und anderen Materialien ausgestattet werden, um die Tragfähigkeit und Lebensdauer des Lagers zu verbessern.
2. Verbesserung der Drehgenauigkeit der Lager
Die QIBR Vierpunkt-Kugeldrehverbindungen der Serie VLI20 werden mit fortschrittlichen Verarbeitungsgeräten und Techniken wie Bearbeitungszentren und Präzisionswärmebehandlung hergestellt, um die geometrische Genauigkeit der Innen- und Außenringe zu verbessern und Bearbeitungsfehler zu reduzieren, wodurch die Drehgenauigkeit und Stabilität der Lager verbessert wird.
3. Reduzierung des Bedarfs an Wartung und Austausch
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie VLI20 ist mit Dichtung und Schmierlöchern ausgestattet. Die Dichtung kann das Eindringen von Verunreinigungen in das Lager verhindern und das Austreten von Fett reduzieren. Die Schmierlöcher erleichtern das Einfüllen von Fett, verlängern die Lebensdauer und senken die Wartungs- und Austauschkosten.
4. Individuelles Design
Bei QIBR Vierpunkt-Kugeldrehverbindung der Serie VLI20 können individuelle Größenlösungen zur Erfüllung der speziellen Anwendungen angeboten werden. Dies bereichert nicht nur die Standards von Lagern, sondern bietet Herstellern auch eine effektive Anleitung, um den individuellen Bedürfnissen der Anwender gerecht zu werden.
Kurz gesagt, durch die Optimierung von Maßnahmen wie Materialien, Fertigungsgenauigkeit und individuellem Design kann die Leistung der QIBR Vierpunkt-Kugeldrehverbindung der Serie VLI20 erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.
Hauptanwendungsbereiche der QIBR Vierpunkt-Kugeldrehverbindung der Serie VLI20
Hebegeräte
Die Vierpunkt-Kugeldrehverbindungen der Serie VLI20 von QIBR können gleichzeitig großen radialen und axialen Belastungen sowie Kippmomenten standhalten. Sie werden in den rotierenden Teilen von Kränen eingesetzt, um reibungslose Hebe- und Drehvorgänge zu erreichen.
Windkraft
Die Vierpunkt-Kugeldrehverbindung der Serie VLI20 wird in der Schwenkverbindung zwischen Turm und Gondel von Windkraftanlagen eingesetzt, um die reibungslose Drehung der Gondel zur Ausrichtung auf die Windrichtung zu unterstützen.
Fahrgeschäfte
QIBR Vierpunkt-Kugeldrehverbindungen der Serie VLI20 werden in Karussells eingesetzt, um einen sicheren und stabilen Betrieb zu gewährleisten.
Große Ausstellungen und Ausstellungsgeräte
QIBR Vierpunkt-Kugeldrehverbindungen der Serie VLI20 werden in Ausstellungsplattformen und Drehkonstruktionen eingesetzt, um reibungslose Drehung und Unterstützung zu gewährleisten.
