SD.32.C
Die am häufigsten verwendeten Materialien und optionalen Referenzen der QIBR Vierpunkt-Kugeldrehverbindung der Serie SD.32.C in kommerziellen Anwendungen:
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie SD.32.C hat Flansch am Innen- und Außenring und keine Verzahnung. Der Flansch ist in der Regel mit mehreren Befestigungslöchern versehen, die mit Schrauben an der Gerätebasis befestigt werden können, um das Lager während des Betriebs stabil zu halten.
QIBR Vierpunkt-Kugeldrehverbindungen der Serie SD.32.C werden in der Regel aus 42CrMo und 50Mn hergestellt, die gute Verschleißfestigkeit und Festigkeit aufweisen und für Anwendungen mit hoher Belastung geeignet sind.
QIBR Vierpunkt-Kugeldrehverbindungen der Serie SD.32.C werden aus 45er Stahl hergestellt und sind für Anwendungen mit geringerer Belastung geeignet.
Die Wahl des Materials für die QIBR Vierpunkt-Kugeldrehverbindung der Serie SD.32.C hängt von den spezifischen Anwendungsanforderungen ab, einschließlich Faktoren wie Belastung, Festigkeit und Umgebungsbedingungen, um die Leistung und Lebensdauer des Lagers während des Einsatzes sicherzustellen.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Inner diameter
120mm-8000mm
Outer diameter
280mm-8000mm
Weight
20kg-8000kg
Structures
Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung
Brand
QIBR/OEM/Neutral
Package
Standard-Exportverpackung
Material
42CrMo, 50Mn oder Edelstahl
Applications
Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen

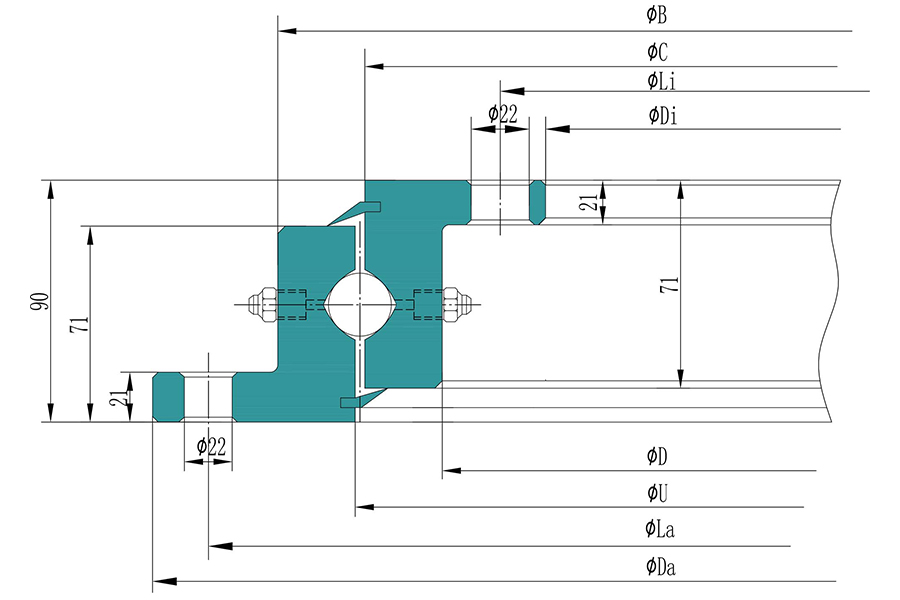

| Nr. | Produkt | Produktnummer | Außendurchmesser am Innenring (C) | Flanschdurchmesser am Innenring (D) | Flanschdurchmesser am Außenring (B) | Verzahnungstyp | Innendurchmesser am Außenring (U) | Außendurchmesser (Da) |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
SD.1100.32.00.C | 955 mm | 893 mm | 1017 mm | Keine Verzahnung | 955 mm | 1100 mm |
| 2 |
|
SD.1200.32.00.C | 1055 mm | 993 mm | 1117 mm | Keine Verzahnung | 1055 mm | 1200 mm |
| 3 |
|
SD.1300.32.00.C | 1155 mm | 1093 mm | 1217 mm | Keine Verzahnung | 1155 mm | 1300 mm |
| 4 |
|
SD.1400.32.00.C | 1255 mm | 1193 mm | 1317 mm | Keine Verzahnung | 1255 mm | 1400 mm |
| 5 |
|
SD.1500.32.00.C | 1355 mm | 1293 mm | 1417 mm | Keine Verzahnung | 1355 mm | 1500 mm |
| 6 |
|
SD.1600.32.00.C | 1455 mm | 1393 mm | 1517 mm | Keine Verzahnung | 1455 mm | 1600 mm |
Merkmale und Vorteile der QIBR Vierpunkt-Kugeldrehverbindung der Serie SD.32.C
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie SD.32.C hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:
1. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie SD.32.C weist geringe Reibung auf
Bei der QIBR Vierpunkt-Kugeldrehverbindung der Serie SD.32.C gibt es vier Kontaktpunkte zwischen der Laufbahn und der Stahlkugel. Die Kontaktfläche ist klein und die Reibung ist gering, was zur Verbesserung der mechanischen Effizienz und zur Reduzierung des Energieverbrauchs beiträgt.
2. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie SD.32.C reduziert das Gesamtgewicht der Ausrüstung
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie SD.32.C trägt zur Reduzierung des Gesamtgewichts der Ausrüstung bei und erleichtert die Bewegung und Installation. Leichtere Lager können die Belastung des Antriebssystems verringern und so den Energieverbrauch senken und die Arbeitseffizienz des Systems erhöhen, insbesondere bei Anwendungen mit hoher Drehzahl oder häufigem Anfahren.
3. Kundenspezifische Dienstleistungen für die QIBR Vierpunkt-Kugeldrehverbindung der Serie SD.32.C
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie SD.32.C kann an die spezifischen Anforderungen der Lager angepasst werden und erfüllt die besonderen Anforderungen und Betriebsbedingungen verschiedener Branchen.
Leistungsverbesserung und Lösungen der QIBR Vierpunkt-Kugeldrehverbindung der Serie SD.32.C
1. Verbesserung der Lagermaterialeigenschaften
Die Vierpunkt-Kugeldrehverbindung der Serie SD.32.C kann mit Hochtemperaturdichtungen und anderen Materialien ausgestattet werden, um die Tragfähigkeit und Lebensdauer des Lagers zu verbessern.
2. Verbesserung der Drehgenauigkeit der Lager
Die QIBR Vierpunkt-Kugeldrehverbindungen der Serie SD.32.C werden mit fortschrittlichen Verarbeitungsgeräten und Techniken wie Bearbeitungszentren und Präzisionswärmebehandlung hergestellt, um die geometrische Genauigkeit der Innen- und Außenringe zu verbessern und Bearbeitungsfehler zu reduzieren, wodurch die Drehgenauigkeit und Stabilität der Lager verbessert wird.
3. Reduzierung des Bedarfs an Wartung und Austausch
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie SD.32.C ist mit Dichtung und Schmierlöchern ausgestattet. Die Dichtung kann das Eindringen von Verunreinigungen in das Lager verhindern und das Austreten von Fett reduzieren. Die Schmierlöcher erleichtern das Einfüllen von Fett, verlängern die Lebensdauer und senken die Wartungs- und Austauschkosten.
4. Individuelles Design
Bei QIBR Vierpunkt-Kugeldrehverbindung der Serie SD.32.C können individuelle Größenlösungen zur Erfüllung der speziellen Anwendungen angeboten werden. Dies bereichert nicht nur die Standards von Lagern, sondern bietet Herstellern auch eine effektive Anleitung, um den individuellen Bedürfnissen der Anwender gerecht zu werden.
Kurz gesagt, durch die Optimierung von Maßnahmen wie Materialien, Fertigungsgenauigkeit und individuellem Design kann die Leistung der QIBR Vierpunkt-Kugeldrehverbindung der Serie SD.32.C erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.
Hauptanwendungsbereiche der QIBR Vierpunkt-Kugeldrehverbindung der Serie SD.32.C
Medizinische Geräte
Die Vierpunkt-Kugeldrehverbindungen der Serie SD.32.C von QIBR sorgen in medizinischen Bildgebungsgeräten wie Computertomographen für stabile Lagerung und damit für hohe Bildqualität.
Windkraft
Die Vierpunkt-Kugeldrehverbindung der Serie SD.32.C wird in der Schwenkverbindung zwischen Turm und Gondel von Windkraftanlagen eingesetzt, um die reibungslose Drehung der Gondel zur Ausrichtung auf die Windrichtung zu unterstützen.
Fahrgeschäfte
QIBR Vierpunkt-Kugeldrehverbindungen der Serie SD.32.C werden in Karussells eingesetzt, um einen sicheren und stabilen Betrieb zu gewährleisten.
Transport
QIBR-Vierpunkt-Kugeldrehverbindungen sorgen für einen reibungslosen Lauf in den Lenk- und Stützsystemen von Schienenfahrzeugen, Schiffen und anderen Transportmitteln.
