KD 210-Typ 13
Die am häufigsten verwendeten Materialien und optionalen Referenzen der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 in kommerziellen Anwendungen:
Die Vierpunkt-Kugeldrehverbindung der Serie KD 210 ist mit Außenverzahnung, Innenverzahnung oder ohne Verzahnung erhältlich. Alle Ausführungen haben Flansch. Der Flansch vereinfacht die Installation erheblich. Am Flansch befinden sich Montagebohrungen, die direkt mit der Tragstruktur verbunden werden können. Mit Flansch ist das Lager äußerst anpassungsfähig und kann an unterschiedliche Nutzungsanforderungen angepasst werden.
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KD 210 werden in der Regel aus 42CrMo und 50Mn hergestellt, die gute Verschleißfestigkeit und Festigkeit aufweisen und für Anwendungen mit hoher Belastung geeignet sind.
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KD 210 werden aus 45er Stahl hergestellt und sind für Anwendungen mit geringerer Belastung geeignet.
Die Wahl des Materials für die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 hängt von den spezifischen Anwendungsanforderungen ab, einschließlich Faktoren wie Belastung, Festigkeit und Umgebungsbedingungen, um die Leistung und Lebensdauer des Lagers während des Einsatzes sicherzustellen.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Inner diameter
120mm-8000mm
Outer diameter
280mm-8000mm
Weight
20kg-8000kg
Structures
Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung
Brand
QIBR/OEM/Neutral
Package
Standard-Exportverpackung
Material
42CrMo, 50Mn oder Edelstahl
Applications
Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen

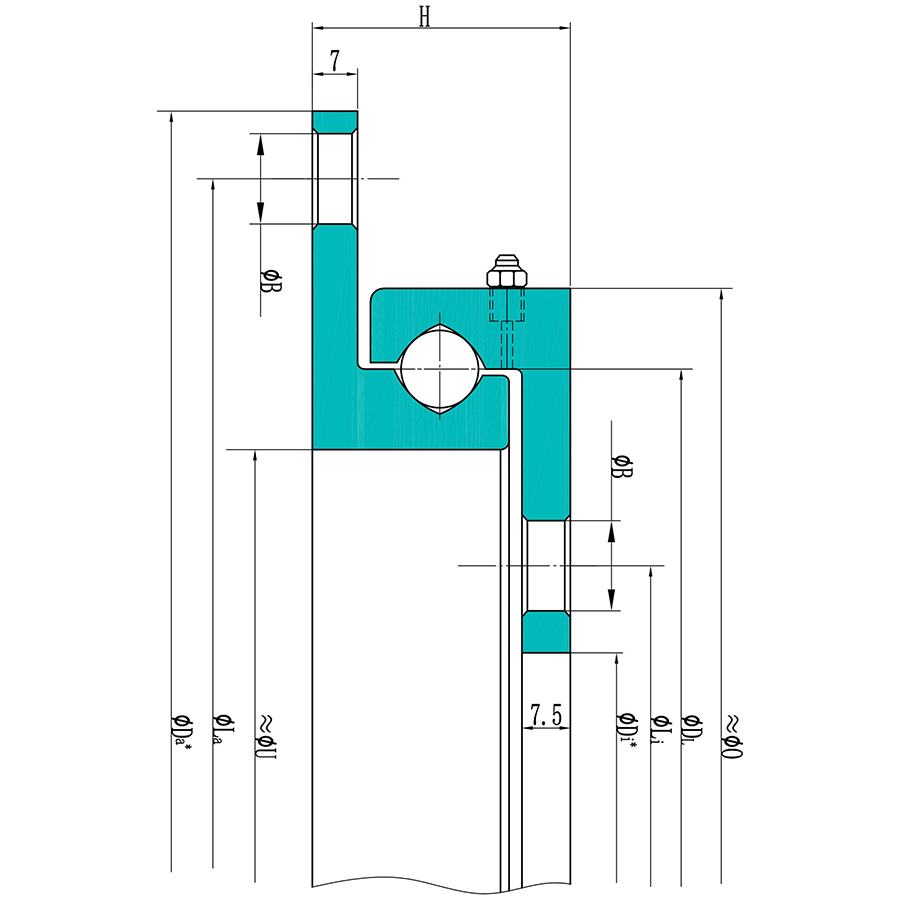

| Nr. | Produkt | Produktnummer | Durchmesser der Kugellaufbahn (DL) | Äußerer Bolzenumfangsdurchmesser (La) | Verzahnungstyp | Innendurchmesser (Di) | Außendurchmesser (Da) | Gesamthöhe (H) |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
250.14.0300.013 Typ 13/400 | 323 mm | 380 mm | Keine Verzahnung | 233 mm | 401 mm | 40 mm |
| 2 |
|
250.14.0400.013 Typ 13/500 | 421 mm | 380 mm | Keine Verzahnung | 333 mm | 501 mm | 40 mm |
| 3 |
|
250.15.0300.013 Typ 13/400 | 323 mm | 380 mm | Keine Verzahnung | 233 mm | 401 mm | 40 mm |
| 4 |
|
250.15.0400.013 Typ 13/500 | 421 mm | 480 mm | Keine Verzahnung | 333 mm | 501 mm | 40 mm |
| 5 |
|
250.15.0375.013 Typ 13/400 | 323 mm | 380 mm | Keine Verzahnung | 234 +0.07 mm | 400 -0.09 mm | 40 mm |
| 6 |
|
250.15.0475.013 Typ 13/500 | 421 mm | 480 mm | Keine Verzahnung | 334 +0.09 mm | 500 -0.10 mm | 40 mm |
Merkmale und Vorteile der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:
1. Geringe Kosten der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 mit Flansch spart Material und senkt die Kosten, was sie zu einer äußerst preiswerten Lösung macht, die bei Kunden sehr beliebt ist.
2. Standardisierung der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210
Die standardisierte QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 kann universell mit anderen Industrieanlagen verbunden werden und erhöht so die Flexibilität beim Design. Der standardisierte Flansch vereinfacht die Produktion und das Bestandsmanagement und trägt dazu bei, die Vorlaufzeiten zu verkürzen und die Produktionskosten zu senken.
3. Platzsparend
Im Vergleich zu herkömmlichen Lagern ist die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 mit Flansch kompakter. Sie bietet zuverlässige Unterstützung bei begrenztem Platz und für Anwendungen mit beengten Platzverhältnissen geeignet ist.
3. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 kann Belastungen aus mehreren Richtungen standhalten
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 kann Belastungen aus mehreren Richtungen gleichzeitig standhalten und eignet sich daher hervorragend für komplexe und dynamische Lastbedingungen. Sie ist geeignet für Anwendungen, die häufige Rotation und Oszillation erfordern.
Leistungsverbesserung und Lösungen der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210
1. Verbesserung der Lagermaterialeigenschaften
Die Vierpunkt-Kugeldrehverbindung der Serie KD 210 besteht aus hochfesten, ermüdungsbeständigen Materialien, was die Verformungs- und Stoßfestigkeit des mit Flansch verbundenen Teils verbessert und somit die Gesamtsteifigkeit des Lagers erhöht werden.
2. Verbesserung der Drehgenauigkeit der Lager
Die QIBR Vierpunkt-Kugeldrehverbindungen der Serie KD 210 werden mit fortschrittlichen Verarbeitungsgeräten und Techniken wie Bearbeitungszentren und Präzisionswärmebehandlung hergestellt, um die geometrische Genauigkeit der Innen- und Außenringe zu verbessern und Bearbeitungsfehler zu reduzieren, wodurch die Drehgenauigkeit und Stabilität der Lager verbessert wird.
3. Verbessertes geometrisches Design
Bei QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 werden die Form und Größe des Flansches optimiert, um die Lastverteilung und Stabilität zu verbessern und die Spannungskonzentration zu verringern.
4. Verbesserte Korrosionsbeständigkeit
Bei QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 kann durch die Auswahl korrosionsbeständiger Materialien oder Oberflächenbeschichtungen für die Lager (z. B. Feuerverzinkung, Galvanisierung, Spritzlackierung usw.) die Korrosionsbeständigkeit der Lager wirksam verbessert und an rauere Umgebungen angepasst werden.
Kurz gesagt, durch die Optimierung von Materialien, Fertigungsgenauigkeit, Korrosionsschutz und anderen Maßnahmen kann die Leistung der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210 erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.
Hauptanwendungsbereiche der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD 210
Verteilersysteme
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KD 210 werden in Drehverteilern der automatisierten Produktionslinien und Distributionszentren eingesetzt, um die Materialverarbeitung zu verbessern.
Verpackungsmaschinen
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KD 210 werden in Abfüll- und Konservenanlagen zum Drehen und Verteilen von Produkten verwendet und gewährleisten einen schnellen Betrieb.
Fahrgeschäfte
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KD 210 werden in Karussells eingesetzt, um einen sicheren und stabilen Betrieb zu gewährleisten.
Drehbares Dach
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KD 210 bieten Unterstützung und Rotation in der beweglichen Struktur und gewährleistet so Stabilität und Sicherheit.
