Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.
I.22.A
Traktionslager für Anhänger, Drehverbindungen für landwirtschaftliche Traktor-Pritschen und mechanische Drehscheiben für die Anhängerlenkung sind unverzichtbare Komponenten in Transport- und Landmaschinen. Traktionslager für Anhänger bieten eine wesentliche Unterstützung und ermöglichen eine reibungslose Bewegung und Traktion für Anhänger und Schwerlastfahrzeuge, wodurch Stabilität und Zuverlässigkeit in unterschiedlichem Gelände gewährleistet werden. Drehverbindungen für landwirtschaftliche Traktor-Pritschen ermöglichen das effiziente Be- und Entladen, indem sie die rotierende Plattform stützen, auf der Feldfrüchte oder Materialien transportiert werden. Sie tragen zur Produktivität und Funktionalität von landwirtschaftlichen Maschinen wie Traktoren und Erntemaschinen bei. Mechanische Drehscheiben sind für Gelenkfahrzeuge von entscheidender Bedeutung, da sie kontrollierte Lenkbewegungen ermöglichen, um Kurven und Biegungen effektiv zu bewältigen. Diese Lager gewährleisten präzise Lenkkontrolle und minimale Reibung, wodurch die allgemeine Manövrierfähigkeit und Betriebseffizienz von Anhängern und Gelenkfahrzeugen in verschiedenen industriellen und landwirtschaftlichen Anwendungen verbessert wird.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Innendurchmesser
120mm-8000mm
Außendurchmesser
280mm-8000mm
Gewicht
20kg-8000kg
Strukturen
Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung
Marke
QIBR/OEM/Neutral
Verpackung
Standard-Exportverpackung
Material
42CrMo, 50Mn oder Edelstahl
Anwendungen
Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen

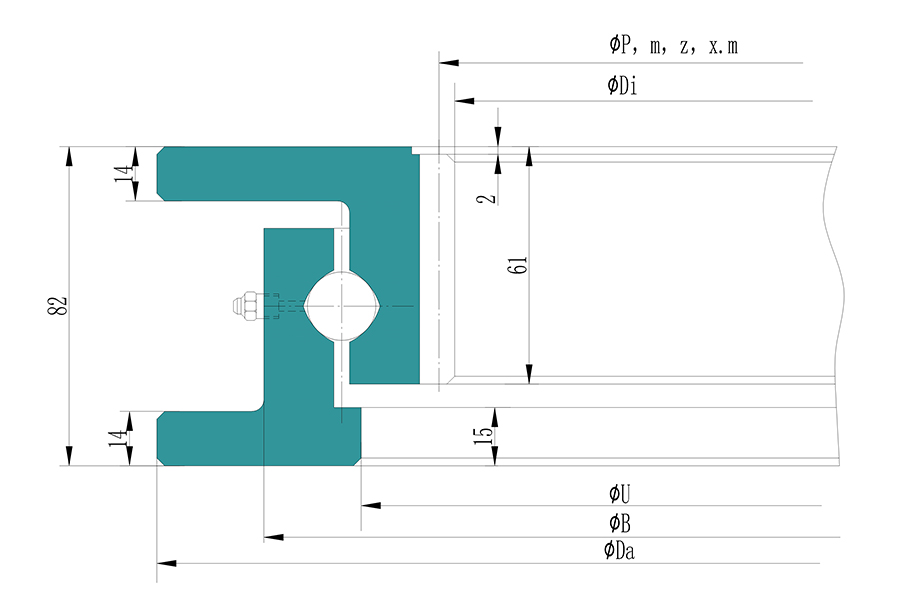

| Nr. | Produkt | Produktnummer | Flanschdurchmesser am Außenring (B) | Verzahnungstyp | Innendurchmesser (Di) | Innendurchmesser am Außenring (U) | Modul | Außendurchmesser (Da) |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
I.400.22.00.A | 330 mm | Innenverzahnung | 232 mm | 280 mm | 4 mm | 395 mm |
| 2 |
|
I.500.22.00.A | 431 mm | Innenverzahnung | 330 mm | 379 mm | 5 mm | 499 mm |
| 3 |
|
I.700.22.00.A | 631 mm | Innenverzahnung | 530 mm | 579 mm | 5 mm | 699 mm |
| 4 |
|
I.800.22.00.A | 739 mm | Innenverzahnung | 636 mm | 687 mm | 6 mm | 805 mm |
| 5 |
|
I.880.22.00.A | 811 mm | Innenverzahnung | 708 mm | 759 mm | 6 mm | 879 mm |
| 6 |
|
I.1000.22.00.A | 931 mm | Innenverzahnung | 828 mm | 879 mm | 6 mm | 999 mm |
| 7 |
|
I.1100.22.00.A | 1027 mm | Innenverzahnung | 924 mm | 975 mm | 6 mm | 1095 mm |
Merkmale und Vorteile der QIBR Vierpunkt-Kugeldrehverbindung der Serie I.22.A
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie I.22.A hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:
1. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie I.22.A hat effiziente Übertragungsfähigkeiten
Die Innenverzahnung der QIBR Vierpunkt-Kugeldrehverbindung der Serie I.22.A ermöglicht eine direkte Verbindung mit einem Zahnradantriebssystem für effiziente Kraftübertragung. Dies reduziert den Bedarf an zusätzlichen Getriebekomponenten wie Ketten oder Riemen und reduziert den mechanischen Verschleiß und den Wartungsbedarf.
2. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie I.22.A reduziert das Gesamtgewicht der Ausrüstung
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie I.22.A trägt zur Reduzierung des Gesamtgewichts der Ausrüstung bei und erleichtert die Bewegung und Installation. Leichtere Lager können die Belastung des Antriebssystems verringern und so den Energieverbrauch senken und die Arbeitseffizienz des Systems erhöhen, insbesondere bei Anwendungen mit hoher Drehzahl oder häufigem Anfahren.
3. Kundenspezifische Dienstleistungen für die QIBR Vierpunkt-Kugeldrehverbindung der Serie I.22.A
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie I.22.A kann an die spezifischen Anforderungen der Lager angepasst werden und erfüllt die besonderen Anforderungen und Betriebsbedingungen verschiedener Branchen.
Leistungsverbesserung und Lösungen der QIBR Vierpunkt-Kugeldrehverbindung der Serie I.22.A
1. Verbesserung der Lagermaterialeigenschaften
Die Vierpunkt-Kugeldrehverbindung der Serie I.22.A kann aus Edelstahl und anderen Materialien hergestellt werden, um die Korrosionsbeständigkeit und Lebensdauer des Lagers zu verbessern.
2. Reduzierung des Bedarfs an Wartung und Austausch
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie I.22.A ist mit Dichtung und Schmierlöchern ausgestattet. Die Dichtung kann das Eindringen von Verunreinigungen in das Lager verhindern und das Austreten von Fett reduzieren. Die Schmierlöcher erleichtern das Einfüllen von Fett, verlängern die Lebensdauer und senken die Wartungs- und Austauschkosten.
3. Individuelles Design
Bei QIBR Vierpunkt-Kugeldrehverbindung der Serie I.22.A können individuelle Größenlösungen zur Erfüllung der speziellen Anwendungen angeboten werden. Dies bereichert nicht nur die Standards von Lagern, sondern bietet Herstellern auch eine effektive Anleitung, um den individuellen Bedürfnissen der Anwender gerecht zu werden.
Kurz gesagt, durch die Optimierung von Maßnahmen wie Materialien, Fertigungsgenauigkeit und individuellem Design kann die Leistung der QIBR Vierpunkt-Kugeldrehverbindung der Serie I.22.A erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.
Hauptanwendungsbereiche der QIBR Vierpunkt-Kugeldrehverbindung der Serie I.22.A
Anhänger
Die QIBR Vierpunkt-Kugeldrehverbindungen der Serie I.22.A werden häufig in der Anhängerindustrie eingesetzt. Sie können höheren axialen Belastungen standhalten und haben gute Flexibilität beim Drehen.
Sämaschinen
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie I.22.A wird werden in den rotierenden Teilen von Sämaschinen eingesetzt, um den koordinierten Betrieb verschiedener Komponenten zu gewährleisten und so die Aussaatgenauigkeit zu verbessern.
Mobile Bewässerungsanlagen
QIBR Vierpunkt-Kugeldrehverbindungen der Serie I.22.A helfen Bewässerungsrohre in mobilen Bewässerungssystemen zu drehen und zu positionieren, wodurch die Bewässerungseffizienz verbessert wird.
Drehplattform
QIBR-Vierpunkt-Kugeldrehverbindungen in einigen landwirtschaftlichen Maschinen, wie Traktoren oder Mähdreschern, bieten die Drehplattform die notwendige Stütz- und Drehfunktion.
