XT
Die am häufigsten verwendeten Materialien und optionalen Referenzen der QIBR Vierpunkt-Kugeldrehverbindung der Serie XT in kommerziellen Anwendungen:
Die QIBR Vierpunkt-Kugeldrehverbindung der XT Serie ist mit Außenverzahnung, Innenverzahnung oder ohne Verzahnung erhältlich. Sie ist in verschiedenen Querschnittsgrößen erhältlich und größer und belastbarer als die MT-Serie.
QIBR Vierpunkt-Kugeldrehverbindungen der Serie XT werden in der Regel aus 42CrMo und 50Mn hergestellt, die gute Verschleißfestigkeit und Festigkeit aufweisen und für Anwendungen mit hoher Belastung geeignet sind.
QIBR Vierpunkt-Kugeldrehverbindungen der Serie XT werden aus 45er Stahl hergestellt und sind für Anwendungen mit geringerer Belastung geeignet.
Die Wahl des Materials für die QIBR Vierpunkt-Kugeldrehverbindung der Serie XT hängt von den spezifischen Anwendungsanforderungen ab, einschließlich Faktoren wie Belastung, Festigkeit und Umgebungsbedingungen, um die Leistung und Lebensdauer des Lagers während des Einsatzes sicherzustellen.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Inner diameter
120mm-8000mm
Outer diameter
280mm-8000mm
Weight
20kg-8000kg
Structures
Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung
Brand
QIBR/OEM/Neutral
Package
Standard-Exportverpackung
Material
42CrMo, 50Mn oder Edelstahl
Applications
Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen
| Nr. | Produkt | Produktnummer | Verzahnungstyp | Innendurchmesser (Di) | Außendurchmesser (Do) | Gesamthöhe (H) | Gewicht | Höhe des Außenrings (Ho) |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
Q12740001 | Keine Verzahnung | 16.250inch | 24.650 inch | 2.375 inch | 145 lbs | 2.063 inch |
| 2 |
|
Q12750001 | Keine Verzahnung | 18.500 inch | 26.900 inch | 2.375 inch | 155 lbs | 2.063 inch |
| 3 |
|
Q12770001 | Keine Verzahnung | 21.250 inch | 29.650 inch | 2.375 inch | 180 lbs | 2.063 inch |
| 4 |
|
Q12775001 | Keine Verzahnung | 23.125 inch | 33.534 inch | 2.875 inch | 305 lbs | 2.563 inch |
| 5 |
|
Q12780001 | Keine Verzahnung | 27.750 inch | 38.201 inch | 2.875 inch | 350 lbs | 2.563 inch |
| 6 |
|
Q12785001 | Keine Verzahnung | 28.750 inch | 41.850 inch | 3.250 inch | 530 lbs | 2.880 inch |
| 7 |
|
Q12790001 | Keine Verzahnung | 34.250 inch | 47.444 inch | 4.250 inch | 835 lbs | 3.875 inch |
| 8 |
|
Q16289001 | Keine Verzahnung | 52.325 inch | 61.250 inch | 3.540 inch | 585 lbs | 2.800 inch |
| 9 |
|
Q16389001 | Keine Verzahnung | 69.094 inch | 87.992 inch | 6.024 inch | 3,330 lbs | 5.512 inch |
| 10 |
|
Q16290001 | Keine Verzahnung | 113.000 inch | 129.000 inch | 5.500 inch | 3,950 lbs | 5.000 inch |
| 11 |
|
Q16291001 | Keine Verzahnung | 162.000 inch | 178.000 inch | 5.500 inch | 5,350 lbs | 5.000 inch |
| 12 |
|
Q16292001 | Innenverzahnung | 9.714 inch | 16.625 inch | 1.968 inch | 65 lbs | 1.732inch |
| 13 |
|
Q16293001 | Innenverzahnung | 12.750 inch | 20.486 inch | 2.060 inch | 105 lbs | 2.000 inch |
| 14 |
|
Q16294001 | Innenverzahnung | 16.850 inch | 25.750 inch | 2.750 inch | 180 lbs | 2.375 inch |
| 15 |
|
Q16295001 | Innenverzahnung | 19.600 inch | 28.937 inch | 2.834 inch | 225 lbs | 2.480 inch |
| 16 |
|
Q16296001 | Innenverzahnung | 24.921 inch | 34.252 inch | 2.834 inch | 270 lbs | 2.480 inch |
| 17 |
|
Q16390001 | Innenverzahnung | 30.560 inch | 40.880 inch | 3.380 inch | 375 lbs | 2.560 inch |
| 18 |
|
Q16374001 | Innenverzahnung | 36.400 inch | 48.250 inch | 4.000 inch | 660 lbs | 3.500 inch |
| 19 |
|
Q16297001 | Innenverzahnung | 41.280 inch | 54.375 inch | 5.000 inch | 1,090 lbs | 3.875 inch |
| 20 |
|
Q16298001 | Innenverzahnung | 47.760 inch | 62.250 inch | 4.875 inch | 1,370 lbs | 4.375 inch |
| 21 |
|
Q16299001 | Innenverzahnung | 57.000 inch | 72.500 inch | 6.000 inch | 1,900 lbs | 5.000 inch |
| 22 |
|

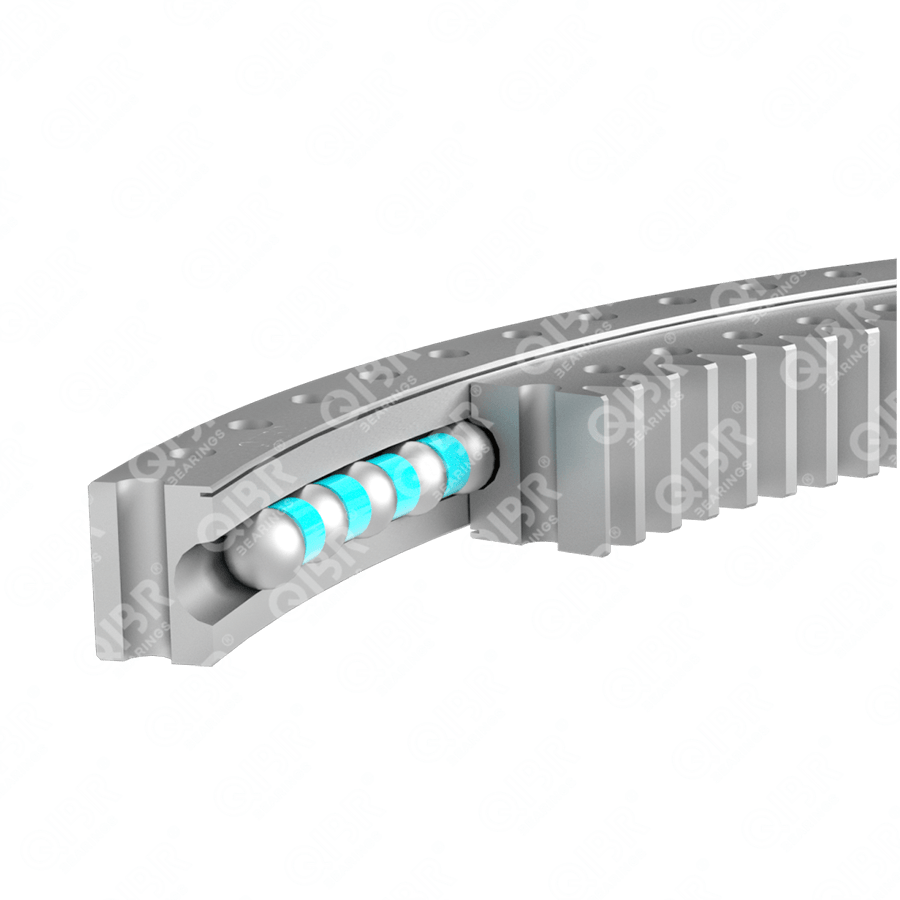

Q16300001 | Innenverzahnung | 62.267 inch | 81.750 inch | 6.500 inch | 3,080 lbs | 5.625 inch |
| 23 |
|
Q16301001 | Innenverzahnung | 85.360 inch | 102.500 inch | 7.440 inch | 3,750 lbs | 6.780 inch |
| 24 |
|
Q16302001 | Innenverzahnung | 93.600inch | 117.000 inch | 7.125 inch | 6,200 lbs | 6.500 inch |
| 25 |
|
Q16303001 | Innenverzahnung | 135.039 inch | 148.425 inch | 4.724 inch | 3,000 lbs | 4.134 inch |
| 26 |
|
Q16304001 | Innenverzahnung | 151.700 inch | 168.000 inch | 6.000 inch | 5,500 lbs | 5.500 inch |
| 27 |
|
Q16305001 | Außenverzahnung | 4.813 inch | 9.500 inch | 1.344 inch | 15 lbs | 1.141 inch |
| 28 |
|
Q16306001 | Außenverzahnung | 12.438 inch | 21.286 inch | 2.812 inch | 140 lbs | 2.656 inch |
| 29 |
|
Q16307001 | Außenverzahnung | 19.000 inch | 30.457 inch | 3.625inch | 330 lbs | 3.250 inch |
| 30 |
|
Q12440001 | Außenverzahnung | 29.500 inch | 39.400 inch | 3.875 inch | 390 lbs | 3.031 inch |
| 31 |
|
Q16308001 | Außenverzahnung | 37.750 inch | 50.640 inch | 4.000 inch | 770 lbs | 3.620 inch |
| 32 |
|
Q12288001 | Außenverzahnung | 42.000 inch | 54.300 inch | 4.625 inch | 770 lbs | 3.625 inch |
| 33 |
|
Q16309001 | Außenverzahnung | 41.370 inch | 56.240 inch | 4.750 inch | 1,133 lbs | 3.850 inch |
| 34 |
|
Q16310001 | Außenverzahnung | 47.125 inch | 61.300 inch | 5.875 inch | 1,420 lbs | 4.688 inch |
| 35 |
|
Q16311001 | Außenverzahnung | 54.500 inch | 75.000 inch | 6.500 inch | 2,865 lbs | 5.875 inch |
| 36 |
|
Q16312001 | Außenverzahnung | 66.750 inch | 85.067 inch | 7.120 inch | 3,410 lbs | 6.500 inch |
| 37 |
|
Q16313001 | Außenverzahnung | 78.400 inch | 98.800 inch | 6.625 inch | 4,000 lbs | 6.000 inch |
| 38 |
|
Q16314001 | Außenverzahnung | 118.110 inch | 134.331 inch | 5.512 inch | 3,600 lbs | 5.000 inch |
| 39 |
|
Q16315001 | Außenverzahnung | 146.850 inch | 170.079 inch | 6.024 inch | 8,030 lbs | 5.512 inch |
| 40 |
|
Q16316001 | Außenverzahnung | 173.622 inch | 196.850 inch | 7.000 inch | 10,100 lbs | 6.250 inch |
| 41 |
|
Q16317001 | Außenverzahnung | 197.244 inch | 218.268 inch | 5.512 inch | 8,700 lbs | 5.039 inch |
Merkmale und Vorteile der QIBR Vierpunkt-Kugeldrehverbindung der Serie XT
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie XT hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:
1. QIBR Vierpunkt-Kugeldrehverbindung der Serie XT ist hochsteif
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie XT kann großen Momenten effektiv standhalten und gewährleistet die Betriebsstabilität und Torsionssteifigkeit der Vorrichtung unter hohen Belastungen. Sie eignet sich besonders für große Vorrichtungen.
2. Die QIBR Vierpunkt-Kugeldrehverbindung der XT Serie kann Belastungen aus mehreren Richtungen standhalten
Die QIBR Vierpunkt-Kugeldrehverbindung der XT Serie kann Belastungen aus mehreren Richtungen gleichzeitig standhalten, wodurch sie sich unter komplexen und dynamischen Lastbedingungen auszeichnet. Sie eignet sich für Anwendungen, die häufige Rotation und Oszillation erfordern.
3. Die QIBR Vierpunkt-Kugeldrehverbindung der XT Serie ist stabil
Die QIBR Vierpunkt-Kugeldrehverbindung der XT Serie kann Kräfte gleichmäßig in mehrere Richtungen aufnehmen und trägt so zur Verbesserung der Stabilität der Ausrüstung bei, insbesondere bei Drehbewegungen.
4. Kundenspezifische Dienstleistungen für die QIBR Vierpunkt-Kugeldrehverbindung der Serie XT
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie XT kann an die spezifischen Anforderungen der Lager angepasst werden und erfüllt die besonderen Anforderungen und Betriebsbedingungen verschiedener Branchen.
Leistungsverbesserung und Lösungen der QIBR Vierpunkt-Kugeldrehverbindung der Serie XT
1. Verbesserung der Korrosionsbeständigkeit des Lagers
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie XT kann die Korrosionsbeständigkeit des Lagers durch Oberflächenbehandlungen wie Verzinken verbessern und so die Lebensdauer des Lagers verlängern.
2. Verbesserung der Drehgenauigkeit der Lager
Die QIBR Vierpunkt-Kugeldrehverbindungen der Serie XT werden mit fortschrittlichen Verarbeitungsgeräten und Techniken wie Bearbeitungszentren und Präzisionswärmebehandlung hergestellt, um die geometrische Genauigkeit der Innen- und Außenringe zu verbessern und Bearbeitungsfehler zu reduzieren, wodurch die Drehgenauigkeit und Stabilität der Lager verbessert wird.
3. Weniger Lärm und Vibrationen
Die QIBR Vierpunkt-Kugeldrehverbindung-Lager der XT Serie reduzieren die bei der Rotation entstehenden Vibrationen und Geräusche, indem sie die Massen-, dynamische und statische Auswuchtung des Lagers optimieren und so einen reibungslosen und komfortablen Betrieb gewährleisten.
4. Verringerung des Reibungskoeffizienten
Die QIBR Vierpunkt-Kugeldrehverbindung-Lager der XT Serie verwendet reibungsarme Materialien als Komponenten der Kugeln, Innen- und Außenringe sowie des Käfigs, wodurch die Reibung erheblich reduziert und die Lagereffizienz verbessert werden kann.
Kurz gesagt, durch die Verbesserung der Korrosionsbeständigkeit und Fertigungsgenauigkeit des Lagers kann die Leistung der QIBR Vierpunkt-Kugeldrehverbindung der Serie XT erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.
Hauptanwendungsbereiche der QIBR Vierpunkt-Kugeldrehverbindung der Serie XT
Turmkran
QIBR Vierpunkt-Kugeldrehverbindung Lager der XT Serie werden in der rotierenden Plattform verwendet, die den Turmkran trägt. So kann der Turmkran sich reibungslos drehen, die Last heben und die Genauigkeit kontrollieren.
Verteilersysteme
QIBR Vierpunkt-Kugeldrehverbindungen der Serie XT werden in Drehverteilern der automatisierten Produktionslinien und Distributionszentren eingesetzt, um die Materialverarbeitung zu verbessern.
Windkraftanlage
QIBR Vierpunkt-Kugeldrehverbindung Lager der Serie XT verbindet die Rotorblätter der Windkraftanlage mit dem Turm, damit sich die Windkraftanlage unter dem Antrieb des Windes stabil dreht. Die Betriebsumgebung der Windkraftanlage erfordert, dass die Lager hohe Tragfähigkeit und Langlebigkeit aufweisen, um der Instabilität des Windes und den komplexen Betriebsbedingungen standzuhalten.
Bagger
QIBR Vierpunkt-Kugeldrehverbindung Lager der XT Serie können gleichzeitig radialen und axialen Belastungen (wie der Grabkraft) standhalten, sodass sich die Ausrüstung reibungslos und effizient drehen kann.
