VSI
Die am häufigsten verwendeten Materialien und optionalen Referenzen der QIBR Vierpunkt-Kugeldrehverbindung der Serie VSI in kommerziellen Anwendungen:
Bei QIBR Vierpunkt-Kugeldrehverbindung der Serie VSI kommen die Stahlkugeln und Ringe über vier Punkte in Kontakt. Sie kann radialen, axialen und Kippmomenten standhalten. Die Innenverzahnung kann direkt an das Getriebesystem angepasst werden und wird für Präzisionspositionierung und Antrieb verwendet.
QIBR Vierpunkt-Kugeldrehverbindungen der Serie VSI werden in der Regel aus 42CrMo und 50Mn hergestellt, die gute Verschleißfestigkeit und Festigkeit aufweisen und für Anwendungen mit hoher Belastung geeignet sind.
Die Wahl des Materials für die QIBR Vierpunkt-Kugeldrehverbindung der Serie VSI hängt von den spezifischen Anwendungsanforderungen ab, einschließlich Faktoren wie Belastung, Festigkeit und Umgebungsbedingungen, um die Leistung und Lebensdauer des Lagers während des Einsatzes sicherzustellen.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Inner diameter
120mm-8000mm
Outer diameter
280mm-8000mm
Weight
20kg-8000kg
Structures
Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung
Brand
QIBR/OEM/Neutral
Package
Standard-Exportverpackung
Material
42CrMo, 50Mn oder Edelstahl
Applications
Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen

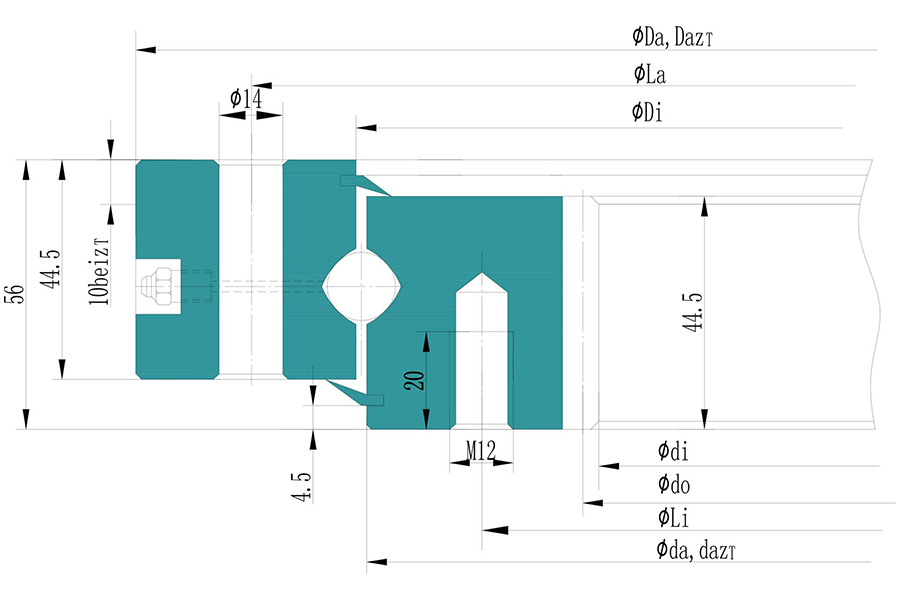

| Nr. | Produkt | Produktnummer | Äußerer Bolzenumfangsdurchmesser (La) | Außendurchmesser am Innenring (da) | Verzahnungstyp | Innendurchmesser am Außenring (Di) | Außendurchmesser (Da) | Innendurchmesser (di) |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
VSI 20 0414 N | 460 mm | 412.5 mm | Innenverzahnung | 415.5 mm | 486 mm | 325 mm |
| 2 |
|
2VSI 20 0544 N | 590 mm | 542.5 mm | Innenverzahnung | 545.5 mm | 616 mm | 444 mm |
| 3 |
|
VSI 20 0644 N | 690 mm | 642.5 mm | Innenverzahnung | 645.5 mm | 716 mm | 546 mm |
| 4 |
|
VSI 20 0744 N | 790 mm | 742.5 mm | Innenverzahnung | 745.5 mm | 816 mm | 648 mm |
| 5 |
|
VSI 20 0844 N | 890 mm | 842.5 mm | Innenverzahnung | 845.5 mm | 916 mm | 736 mm |
| 6 |
|
VSI 20 0944 N | 990 mm | 942.5 mm | Innenverzahnung | 945.5 mm | 1016 mm | 840 mm |
| 7 |
|
VSI 20 1094 N | 1140 mm | 1092.5 mm | Innenverzahnung | 1095.5 mm | 1166 mm | 984 mm |
| 8 |
|
VSI 25 0755 N | 815 mm | 757 mm | Innenverzahnung | 753 mm | 855 mm | 610 mm |
| 9 |
|
VSI 25 0855 N | 915 mm | 857 mm | Innenverzahnung | 853 mm | 955 mm | 710 mm |
| 10 |
|
VSI 25 0955 N | 1015 mm | 957 mm | Innenverzahnung | 953 mm | 1055 mm | 810 mm |
| 11 |
|
VSI 25 1055 N | 1115 mm | 1057 mm | Innenverzahnung | 1053 mm | 1155 mm | 910 mm |
Merkmale und Vorteile der QIBR Vierpunkt-Kugeldrehverbindung der Serie VSI
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie VSI hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:
1. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie VSI hat effiziente Übertragungsfähigkeiten
Die Innenverzahnung der QIBR Vierpunkt-Kugeldrehverbindung der Serie VSI ermöglicht eine direkte Verbindung mit einem Zahnradantriebssystem für effiziente Kraftübertragung. Dies reduziert den Bedarf an zusätzlichen Getriebekomponenten wie Ketten oder Riemen und reduziert den mechanischen Verschleiß und den Wartungsbedarf.
2. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie VSI kann multidirektionalen Belastungen standhalten
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie VSI kann multidirektionalen Belastungen gleichzeitig standhalten und eignet sich daher hervorragend für komplexe und dynamische Lastbedingungen. Sie eignet sich für Anwendungen, die häufige Rotation und Oszillation erfordern, wie z. B. Kräne und Windturbinen.
3. Kundenspezifische Dienstleistungen für die QIBR Vierpunkt-Kugeldrehverbindung der Serie VSI
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie VSI kann an die spezifischen Anforderungen der Lager angepasst werden und erfüllt die besonderen Anforderungen und Betriebsbedingungen verschiedener Branchen.
Leistungsverbesserung und Lösungen der QIBR Vierpunkt-Kugeldrehverbindung der Serie VSI
1. Verbesserung der Lagermaterialeigenschaften
Die Vierpunkt-Kugeldrehverbindung der Serie VSI kann mit Hochtemperatur-Isolierblöcken und anderen Materialien ausgestattet werden, um die Tragfähigkeit und Lebensdauer des Lagers zu verbessern.
2. Verbesserung der Drehgenauigkeit der Lager
Die QIBR Vierpunkt-Kugeldrehverbindungen der Serie VSI werden mit fortschrittlichen Verarbeitungsgeräten und Techniken wie Bearbeitungszentren und Präzisionswärmebehandlung hergestellt, um die geometrische Genauigkeit der Innen- und Außenringe zu verbessern und Bearbeitungsfehler zu reduzieren, wodurch die Drehgenauigkeit und Stabilität der Lager verbessert wird.
3. Verbesserte Korrosionsbeständigkeit
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie VSI hat Oberflächenbeschichtung wie z. B. Zinksprühbeschichtung oder Lackierung, die gute Korrosionsbeständigkeit bietet. Sie werden häufig in Umgebungen eingesetzt, die Korrosionsbeständigkeit erfordern.
4. Individuelles Design
Bei QIBR Vierpunkt-Kugeldrehverbindung der Serie VSI können individuelle Größenlösungen zur Erfüllung der speziellen Anwendungen angeboten werden. Dies bereichert nicht nur die Standards von Lagern, sondern bietet Herstellern auch eine effektive Anleitung, um den individuellen Bedürfnissen der Anwender gerecht zu werden.
Kurz gesagt, durch die Optimierung von Maßnahmen wie Materialien, Fertigungsgenauigkeit und individuellem Design kann die Leistung der QIBR Vierpunkt-Kugeldrehverbindung der Serie VSI erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.
Hauptanwendungsbereiche der QIBR Vierpunkt-Kugeldrehverbindung der Serie VSI
Hebegeräte
Die Vierpunkt-Kugeldrehverbindungen der Serie VSI von QIBR können gleichzeitig großen radialen und axialen Belastungen sowie Kippmomenten standhalten. Sie werden in den rotierenden Teilen von Kränen eingesetzt, um reibungslose Hebe- und Drehvorgänge zu erreichen.
Windkraft
Die Vierpunkt-Kugeldrehverbindung der Serie VSI wird in der Schwenkverbindung zwischen Turm und Gondel von Windkraftanlagen eingesetzt, um die reibungslose Drehung der Gondel zur Ausrichtung auf die Windrichtung zu unterstützen.
Fahrgeschäfte
QIBR Vierpunkt-Kugeldrehverbindungen der Serie VSI werden in Karussells eingesetzt, um einen sicheren und stabilen Betrieb zu gewährleisten.
Schwere Maschinen
QIBR-Vierpunkt-Kugeldrehverbindungen der Serie VSI können hohen radialen und axialen Belastungen standhalten und eignen sich für den Einsatz in schweren Geräten.
