Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.
KUD_VJ
Die innenverzahnte Vierpunkt-Kugeldrehverbindung besteht aus einem Innenring, einem Außenring, einer Reihe Stahlkugeln und Isolierblöcken, die alle in einer abgedichteten Struktur untergebracht sind. Diese Konstruktion ist für Anwendungen ausgelegt, die präzise Drehbewegung und effiziente Lastverteilung erfordern. Der Innen- und der Außenring bilden die Struktur des Lagers, während die Stahlkugeln die gleichmäßige Drehung und Lastverteilung über die Lagerflächen ermöglichen. Isolierblöcke erhöhen die Stabilität und verringern die Reibung, was zur Betriebssicherheit des Lagers beiträgt.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Innendurchmesser
120mm-8000mm
Außendurchmesser
280mm-8000mm
Gewicht
20kg-8000kg
Strukturen
Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung
Marke
QIBR/OEM/Neutral
Verpackung
Standard-Exportverpackung
Material
42CrMo, 50Mn oder Edelstahl
Anwendungen
Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen

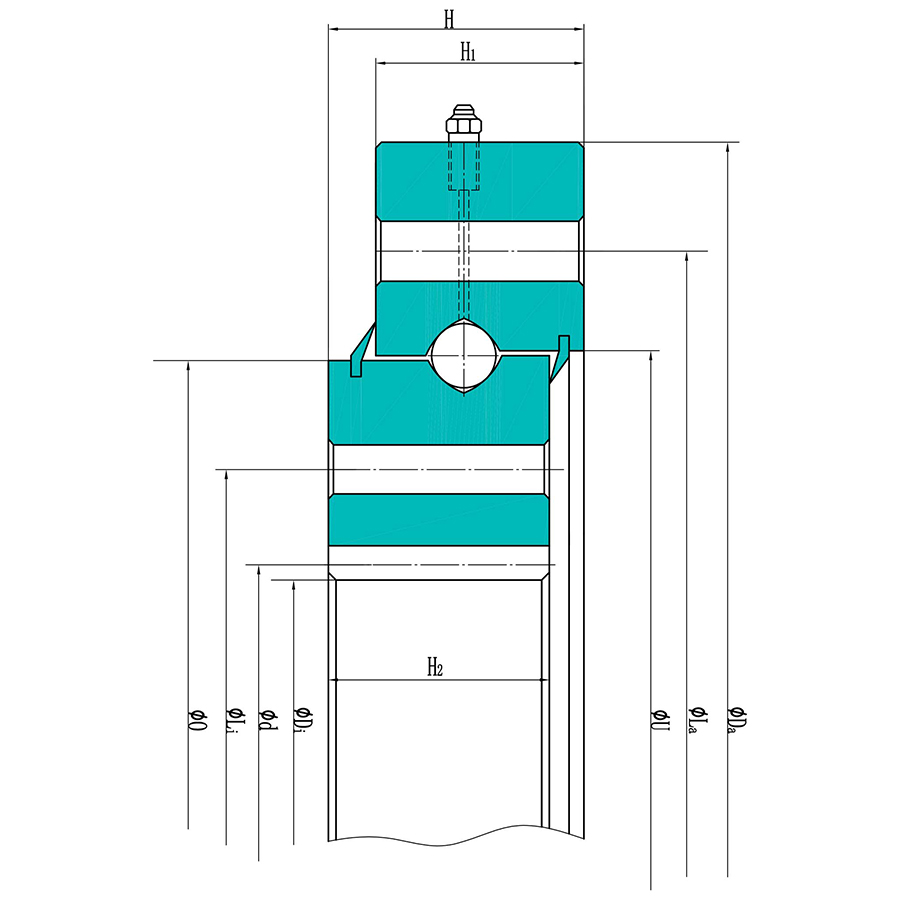

| Nr. | Produkt | Produktnummer | Verzahnungstyp | Innendurchmesser (Di) | Außendurchmesser (Da) | Außendurchmesser des Innenrings (O) | Gesamthöhe (H) | Gewicht |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
KUD00855-025VJ15-900-000 | Innenverzahnung | 27.95 inch | 37.60 inch | 33.66 inch | 3.15 inch | 292.6 lbs |
| 2 |
|
KUD00955-025VJ15-900-000 | Innenverzahnung | 31.89 inch | 41.54 inch | 37.60 inch | 3.15 inch | 330.0 lbs |
| 3 |
|
KUD01055-025VJ15-900-000 | Innenverzahnung | 35.83 inch | 45.47 inch | 41.54 inch | 3.15 inch | 365.2 lbs |
| 4 |
|
KUD01155-025VJ15-900-000 | Innenverzahnung | 39.76 inch | 49.41 inch | 45.47 inch | 3.15 inch | 402.6 lbs |
| 5 |
|
KUD01255-025VJ15-900-000 | Innenverzahnung | 43.70 inch | 53.35 inch | 49.41 inch | 3.15 inch | 435.6 lbs |
| 6 |
|
KUD01355-025VJ15-900-000 | Innenverzahnung | 47.64 inch | 57.28 inch | 53.35 inch | 3.15 inch | 473.0 lbs |
| 7 |
|
KUD01455-025VJ15-900-000 | Innenverzahnung | 51.57 inch | 61.22 inch | 57.28 inch | 3.15 inch | 503.8 lbs |
| 8 |
|
KUD00762-025VJ15-900-000 | Innenverzahnung | 24.16 inch | 36.00 inch | 30.00 inch | 3.50 inch | 411 lbs |
| 9 |
|
KUD00914-025VJ15-900-000 | Innenverzahnung | 30.16 inch | 42.00 inch | 35.98 inch | 3.50 inch | 517 lbs |
| 10 |
|
KUD01067-025VJ15-900-000 | Innenverzahnung | 36.16 inch | 48.00 inch | 42.01 inch | 3.50 inch | 580 lbs |
| 11 |
|
KUD01219-025VJ15-900-000 | Innenverzahnung | 42.16 inch | 54.00 inch | 47.99 inch | 3.50 inch | 689 lbs |
| 12 |
|
KUD01372-025VJ15-900-000 | Innenverzahnung | 48.16 inch | 60.00 inch | 54.02 inch | 3.50 inch | 775 lbs |
| 13 |
|
KUD01524-025VJ15-900-000 | Innenverzahnung | 54.16 inch | 66.00 inch | 60.00 inch | 3.50 inch | 842 lbs |
| 14 |
|
KUD01500-030VJ15-900-000 | Innenverzahnung | 52.54 inch | 63.31 inch | 59.06 inch | 3.31 inch | 666.0 lbs |
| 15 |
|
KUD01600-030VJ15-900-000 | Innenverzahnung | 56.31 inch | 67.24 inch | 62.99 inch | 3.31 inch | 719.4 lbs |
| 16 |
|
KUD01700-030VJ15-900-000 | Innenverzahnung | 60.57 inch | 71.18 inch | 66.93 inch | 3.31 inch | 739.2 lbs |
| 17 |
|
KUD01800-030VJ15-900-000 | Innenverzahnung | 64.35 inch | 75.12 inch | 70.87 inch | 3.31 inch | 798.6 lbs |
| 18 |
|
KUD01900-030VJ15-900-000 | Innenverzahnung | 68.13 inch | 79.06 inch | 74.80 inch | 3.31 inch | 851.4 lbs |
| 19 |
|
KUD01650-035VJ15-900-000 | Innenverzahnung | 57.73 inch | 69.96 inch | 64.96 inch | 3.70 inch | 935.0 lbs |
| 20 |
|
KUD01750-035VJ15-900-000 | Innenverzahnung | 61.53 inch | 73.90 inch | 68.90 inch | 3.70 inch | 1,012.0 lbs |
| 21 |
|
KUD01850-035VJ15-900-000 | Innenverzahnung | 65.76 inch | 77.83 inch | 72.83 inch | 3.70 inch | 1,045.0 lbs |
| 22 |
|
KUD01950-035VJ15-900-000 | Innenverzahnung | 69.54 inch | 81.77 inch | 76.77 inch | 3.70 inch | 1,108.8 lbs |
| 23 |
|
KUD02050-035VJ15-900-000 | Innenverzahnung | 72.87 inch | 85.71 inch | 80.71 inch | 3.70 inch | 1,221.0 lbs |
| 24 |
|
KUD01800-040VJ15-900-000 | Innenverzahnung | 62.93 inch | 76.57 inch | 70.87 inch | 4.09 inch | 1,278.2 lbs |
| 25 |
|
KUD01900-040VJ15-900-000 | Innenverzahnung | 66.71 inch | 80.51 inch | 74.80 inch | 4.09 inch | 1375.0 lbs |
| 26 |
|
KUD02000-040VJ15-900-000 | Innenverzahnung | 70.66 inch | 84.45 inch | 78.74 inch | 4.09 inch | 1,416.8 lbs |
| 27 |
|
KUD02100-040VJ15-900-000 | Innenverzahnung | 74.52 inch | 88.39 inch | 82.68 inch | 4.09 inch | 1,504.8 lbs |
| 28 |
|
KUD02200-040VJ15-900-000 | Innenverzahnung | 78.38 inch | 92.32 inch | 86.61 inch | 4.09 inch | 1,595.0 lbs |
| 29 |
|
KUD01950-045VJ15-900-000 | Innenverzahnung | 68.13 inch | 83.11 inch | 76.77 inch | 4.49 inch | 1,694.0 lbs |
| 30 |
|
KUD02050-045VJ15-900-000 | Innenverzahnung | 71.76 inch | 87.05 inch | 80.71 inch | 4.49 inch | 1,786.4 lbs |
| 31 |
|
KUD02150-045VJ15-900-000 | Innenverzahnung | 75.62 inch | 90.98 inch | 84.65 inch | 4.49 inch | 1,894.2 lbs |
| 32 |
|
KUD02250-045VJ15-900-000 | Innenverzahnung | 79.48 inch | 94.92 inch | 88.58 inch | 4.49 inch | 1,991.0 lbs |
| 33 |
|
KUD02350-045VJ15-900-000 | Innenverzahnung | 83.34 inch | 98.86 inch | 92.52 inch | 4.49 inch | 2,101.0 lbs |
| 34 |
|
KUD02100-050VJ15-900-000 | Innenverzahnung | 72.87 inch | 89.61 inch | 82.68 inch | 4.88 inch | 2,197.8 lbs |
| 35 |
|
KUD02200-050VJ15-900-000 | Innenverzahnung | 77.28 inch | 93.54 inch | 86.61 inch | 4.88 inch | 2,228.6 lbs |
| 36 |
|
KUD02300-050VJ15-900-000 | Innenverzahnung | 81.13 inch | 97.48 inch | 90.55 inch | 4.88 inch | 2,354.0 lbs |
| 37 |
|
KUD02400-050VJ15-900-000 | Innenverzahnung | 84.99 inch | 101.42 inch | 94.99 inch | 4.88 inch | 2,466.2 lbs |
| 38 |
|
KUD02500-050VJ15-900-000 | Innenverzahnung | 88.85 inch | 105.35 inch | 98.43 inch | 4.88 inch | 2,596.0 lbs |
| 39 |
|
KUD01800-050VJ15-900-000 | Innenverzahnung | 61.18 inch | 77.60 inch | 70.87 inch | 4.29 inch | 1,696.4 lbs |
| 40 |
|
KUD02000-050VJ15-900-000 | Innenverzahnung | 69.45 inch | 85.47 inch | 78.74 inch | 4.29 inch | 1,854.6 lbs |
| 41 |
|
KUD02240-050VJ15-900-000 | Innenverzahnung | 78.11 inch | 94.92 inch | 88.19 inch | 4.29 inch | 2114.2 lbs |
| 42 |
|
KUD02490-050VJ15-900-000 | Innenverzahnung | 88.19 inch | 104.76 inch | 98.03 inch | 4.29 inch | 2316.6 lbs |
| 43 |
|
KUD02800-050VJ15-900-000 | Innenverzahnung | 100.16 inch | 116.97 inch | 110.24 inch | 4.29 inch | 2651.0 lbs |
Merkmale und Vorteile der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VJ
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VJ hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:
1. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VJ hat effiziente Übertragungsfähigkeiten
Die Innenverzahnung der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VJ ermöglicht eine direkte Verbindung mit einem Zahnradantriebssystem für effiziente Kraftübertragung. Dies reduziert den Bedarf an zusätzlichen Getriebekomponenten wie Ketten oder Riemen und reduziert den mechanischen Verschleiß und den Wartungsbedarf.
2. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VJ zeichnet sich durch gute Stabilität und lange Lebensdauer aus
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VJ zeichnet sich durch hohe Betriebsstabilität aus, die auf die gleichmäßige Lastverteilung zurückzuführen ist. Dadurch werden Vibrationen und Geräusche reduziert und die Laufruhe und Zuverlässigkeit verbessert. Der optimierte Kontaktwinkel und die optimierte Lastverteilung reduzieren den internen Lagerverschleiß und verlängern so die Lebensdauer des Lagers.
3. QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VJ hat hohe Passgenauigkeit
Die Innenverzahnung der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VJ muss für effiziente und stabile Zahneingriffsübertragung mit der Außenverzahnung abgestimmt werden.
Leistungsverbesserung und Lösungen der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VJ
1. Verbesserung der Lagermaterialeigenschaften
Die Vierpunkt-Kugeldrehverbindung der Serie KUD_VJ kann aus Materialien wie Edelstahl hergestellt werden, um die Korrosionsbeständigkeit und Lebensdauer des Lagers zu verbessern.
2. Verbesserung der Drehgenauigkeit der Lager
Die QIBR Vierpunkt-Kugeldrehverbindungen der Serie KUD_VJ werden mit fortschrittlichen Verarbeitungsgeräten und Techniken wie Bearbeitungszentren und Präzisionswärmebehandlung hergestellt, um die geometrische Genauigkeit der Innen- und Außenringe zu verbessern und Bearbeitungsfehler zu reduzieren, wodurch die Drehgenauigkeit und Stabilität der Lager verbessert wird.
3. Reduzierung des Bedarfs an Wartung und Austausch
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VJ ist mit Dichtung und Schmierlöchern ausgestattet. Die Dichtung kann das Eindringen von Verunreinigungen in das Lager verhindern und das Austreten von Fett reduzieren. Die Schmierlöcher erleichtern das Einfüllen von Fett, verlängern die Lebensdauer und senken die Wartungs- und Austauschkosten.
4. Individuelles Design
Bei QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VJ können individuelle Größenlösungen zur Erfüllung der speziellen Anwendungen angeboten werden. Dies bereichert nicht nur die Standards von Lagern, sondern bietet Herstellern auch eine effektive Anleitung, um den individuellen Bedürfnissen der Anwender gerecht zu werden.
Kurz gesagt, durch die Optimierung von Maßnahmen wie Materialien, Fertigungsgenauigkeit und individuellem Design kann die Leistung der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VJ erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.
Hauptanwendungsbereiche der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VJ
Hebegeräte
Die Vierpunkt-Kugeldrehverbindungen der Serie KUD_VJ von QIBR können gleichzeitig großen radialen und axialen Belastungen sowie Kippmomenten standhalten. Sie werden in den rotierenden Teilen von Kränen eingesetzt, um reibungslose Hebe- und Drehvorgänge zu erreichen.
Windkraft
Die Vierpunkt-Kugeldrehverbindung der Serie KUD_VJ wird in der Schwenkverbindung zwischen Turm und Gondel von Windkraftanlagen eingesetzt, um die reibungslose Drehung der Gondel zur Ausrichtung auf die Windrichtung zu unterstützen.
Radarsysteme
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KUD_VJ werden in den rotierenden Teilen von Radarantennen eingesetzt, um genaue Überwachung und Verfolgung zu gewährleisten.
Große Ausstellungen und Ausstellungsgeräte
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KUD_VJ werden in Ausstellungsplattformen und Drehkonstruktionen eingesetzt, um reibungslose Drehung und Unterstützung zu gewährleisten.
