KUD_VA
Die außenverzahnte Vierpunkt-Kugeldrehbindung verfügt über Durchgangsbohrungen sowohl im Innen- als auch im Außenring für die Montage. So werden die Installation und Ausrichtung innerhalb von Maschinen oder strukturellen Baugruppen einfacher. Sie ist auf Vielseitigkeit und Langlebigkeit ausgelegt und bewältigt effektiv axiale, radiale und momentane Lasten und sorgt so für eine gleichmäßige und präzise Drehbewegung. Die Außenverzahnungen ermöglichen eine nahtlose Integration in Systeme, die genaue Positionierung und Synchronisation erfordern. Mit robuster Konstruktion und hochwertigen Materialien eignet sich dieses Großwälzlager für Hochleistungsanwendungen wie Kräne, Bagger, Windkraftanlagen und Industriemaschinen, bei denen zuverlässige Leistung und Langlebigkeit entscheidend sind. Sein Design vereinfacht Wartung und Bedienung und trägt zur effizienten und unterbrechungsfreien Arbeit in anspruchsvollen Umgebungen bei.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Innendurchmesser
120mm-8000mm
Außendurchmesser
280mm-8000mm
Gewicht
20kg-8000kg
Strukturen
Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung
Marke
QIBR/OEM/Neutral
Verpackung
Standard-Exportverpackung
Material
42CrMo, 50Mn oder Edelstahl
Anwendungen
Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen

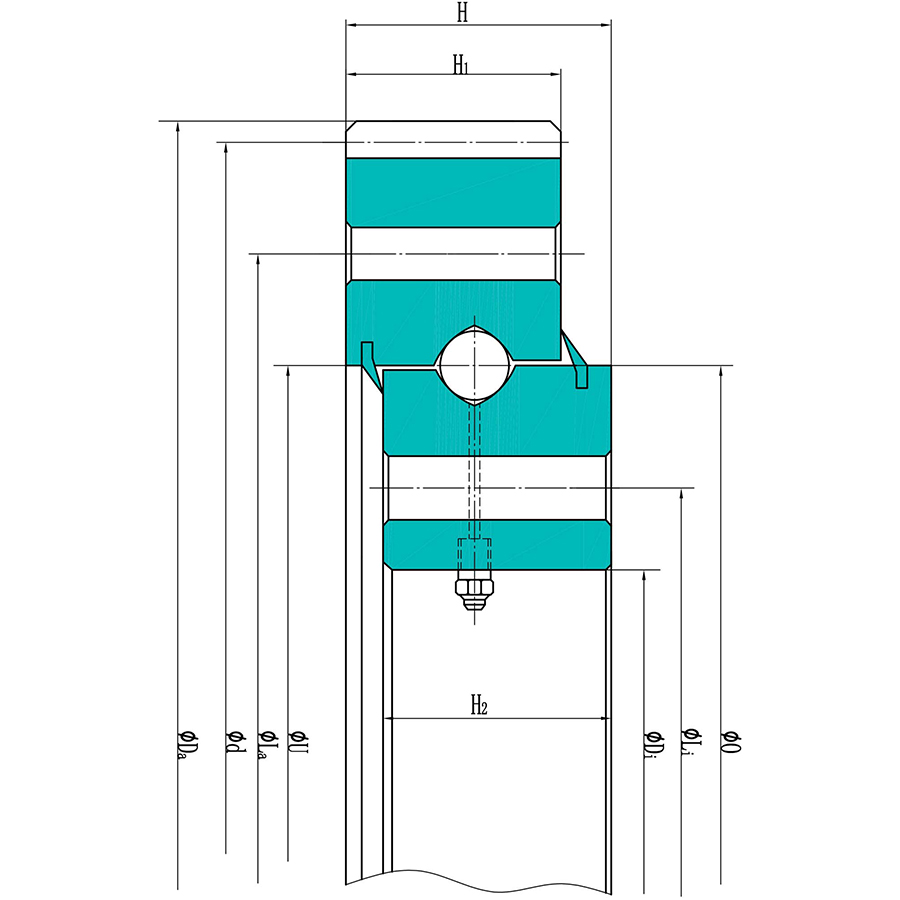

| Nr. | Produkt | Produktnummer | Verzahnungstyp | Innendurchmesser (Di) | Außendurchmesser (Da) | Außendurchmesser des Innenrings (O) | Gesamthöhe (H) | Gewicht |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
KUD00855-025VA15-900-000 | Außenverzahnung | 29.72 inch | 39.26 inch | 33.66 inch | 3.15 inch | 310.2 lbs |
| 2 |
|
KUD00955-025VA15-900-000 | Außenverzahnung | 33.66 inch | 43.16 inch | 37.60 inch | 3.15 inch | 347.6 lbs |
| 3 |
|
KUD01055-025VA15-900-000 | Außenverzahnung | 37.60 inch | 47.17 inch | 41.54 inch | 3.15 inch | 378.4 lbs |
| 4 |
|
KUD01155-025VA15-900-000 | Außenverzahnung | 41.54 inch | 51.10 inch | 45.47 inch | 3.15 inch | 418 lbs |
| 5 |
|
KUD01255-025VA15-900-000 | Außenverzahnung | 45.47 inch | 55.04 inch | 49.41 inch | 3.15 inch | 448.8 lbs |
| 6 |
|
KUD01355-025VA15-900-000 | Außenverzahnung | 49.41 inch | 58.98 inch | 53.35 inch | 3.15 inch | 488.4 lbs |
| 7 |
|
KUD01455-025VA15-900-000 | Außenverzahnung | 53.35 inch | 62.91 inch | 57.28 inch | 3.15 inch | 519.2 lbs |
| 8 |
|
KUD00762-025VA15-900-000 | Außenverzahnung | 24 inch | 35.84 inch | 30 inch | 3.5 inch | 398 lbs |
| 9 |
|
KUD00914-025VA15-900-000 | Außenverzahnung | 30 inch | 41.84 inch | 35.98 inch | 3.5 inch | 481 lbs |
| 10 |
|
KUD01067-025VA15-900-000 | Außenverzahnung | 36 inch | 47.84 inch | 42.01 inch | 3.5 inch | 562 lbs |
| 11 |
|
KUD01219-025VA15-900-000 | Außenverzahnung | 42 inch | 53.84 inch | 47.99 inch | 3.5 inch | 660 lbs |
| 12 |
|
KUD01372-025VA15-900-000 | Außenverzahnung | 48 inch | 59.84 inch | 54.02 inch | 3.5 inch | 742 lbs |
| 13 |
|
KUD01524-025VA15-900-000 | Außenverzahnung | 54 inch | 65.84 inch | 60 inch | 3.5 inch | 800 lbs |
| 14 |
|
KUD01500-030VA15-900-000 | Außenverzahnung | 54.8 inch | 65.57 inch | 59.06 inch | 3.31 inch | 677.6 lbs |
| 15 |
|
KUD01600-030VA15-900-000 | Außenverzahnung | 58.74 inch | 69.35 inch | 62.99 inch | 3.31 inch | 710.6 lbs |
| 16 |
|
KUD01700-030VA15-900-000 | Außenverzahnung | 62.68 inch | 73.61 inch | 66.93 inch | 3.31 inch | 785.4 lbs |
| 17 |
|
KUD01800-030VA15-900-000 | Außenverzahnung | 66.61 inch | 77.39 inch | 70.87 inch | 3.31 inch | 818.4 lbs |
| 18 |
|
KUD01900-030VA15-900-000 | Außenverzahnung | 70.55 inch | 81.17 inch | 74.80 inch | 3.31 inch | 842.6 lbs |
| 19 |
|
KUD01650-035VA15-900-000 | Außenverzahnung | 59.96 inch | 72.19 inch | 64.96 inch | 3.7 inch | 961.4 lbs |
| 20 |
|
KUD01750-035VA15-900-000 | Außenverzahnung | 63.90 inch | 75.97 inch | 68.9 inch | 3.7 inch | 1005.4 lbs |
| 21 |
|
KUD01850-035VA15-900-000 | Außenverzahnung | 67.83 inch | 80.22 inch | 72.83 inch | 3.7 inch | 1104.4 lbs |
| 22 |
|
KUD01950-035VA15-900-000 | Außenverzahnung | 71.77 inch | 84 inch | 76.77 inch | 3.7 inch | 1135.2 lbs |
| 23 |
|
KUD02050-035VA15-900-000 | Außenverzahnung | 75.71 inch | 88.63 inch | 80.71 inch | 3.7 inch | 1269.4 lbs |
| 24 |
|
KUD01800-040VA15-900-000 | Außenverzahnung | 65.16 inch | 78.8 inch | 70.87 inch | 4.09 inch | 1311.2 lbs |
| 25 |
|
KUD01900-040VA15-900-000 | Außenverzahnung | 69.09 inch | 82.58 inch | 74.8 inch | 4.09 inch | 12368.4 lbs |
| 26 |
|
KUD02000-040VA15-900-000 | Außenverzahnung | 73.03 inch | 86.98 inch | 78.74 inch | 4.09 inch | 141.8 lbs |
| 27 |
|
KUD02100-040VA15-900-000 | Außenverzahnung | 76.97 inch | 90.83 inch | 82.68 inch | 4.09 inch | 540.0 lbs |
| 28 |
|
KUD02200-040VA15-900-000 | Außenverzahnung | 80.91 inch | 94.69 inch | 86.61 inch | 4.09 inch | 1606.0 lbs |
| 29 |
|
KUD01950-045VA15-900-000 | Außenverzahnung | 70.43 inch | 85.42 inch | 76.77 inch | 4.49 inch | 1735.8 lbs |
| 30 |
|
KUD02050-045VA15-900-000 | Außenverzahnung | 74.37 inch | 89.73 inch | 80.71 inch | 4.49 inch | 1845.8 lbs |
| 31 |
|
KUD02150-045VA15-900-000 | Außenverzahnung | 78.31 inch | 93.59 inch | 84.65 inch | 4.49 inch | 1929.4 lbs |
| 32 |
|
KUD02250-045VA15-900-000 | Außenverzahnung | 82.24 inch | 97.45 inch | 88.58 inch | 4.49 inch | 1999.8 lbs |
| 33 |
|
KUD02350-045VA15-900-000 | Außenverzahnung | 86.18 inch | 101.31 inch | 92.52 inch | 4.49 inch | 2083.4 lbs |
| 34 |
|
KUD02100-050VA15-900-000 | Außenverzahnung | 75.75 inch | 92.49 inch | 82.68 inch | 4.88 inch | 2263.8 lbs |
| 35 |
|
KUD02200-050VA15-900-000 | Außenverzahnung | 79.69 inch | 96.35 inch | 86.61 inch | 4.88 inch | 2,349.6 lbs |
| 36 |
|
KUD02300-050VA15-900-000 | Außenverzahnung | 83.62 inch | 100.2 inch | 90.55 inch | 4.88 inch | 2,450.8 lbs |
| 37 |
|
KUD02400-050VA15-900-000 | Außenverzahnung | 87.56 inch | 104.06 inch | 4.88 inch | 4.88 inch | 2534.4 lbs |
| 38 |
|
KUD02500-050VA15-900-000 | Außenverzahnung | 91.5 inch | 107.92 inch | 98.43 inch | 4.88 inch | 2633.4 lbs |
| 39 |
|
KUD01900-050VA15-900-000 | Außenverzahnung | 68.07 inch | 84.22 inch | 74.8 inch | 4.29 inch | 1804.0 lbs |
| 40 |
|
KUD02130-050VA15-900-000 | Außenverzahnung | 77.13 inch | 93.73 inch | 83.86 inch | 4.29 inch | 2,048.2 lbs |
| 41 |
|
KUD02355-050VA15-900-000 | Außenverzahnung | 85.98 inch | 102.55 inch | 92.72 inch | 4.29 inch | 2252.8 lbs |
| 42 |
|
KUD02645-050VA15-900-000 | Außenverzahnung | 97.4 inch | 113.85 inch | 104.13 inch | 4.29 inch | 2512.4 lbs |
Merkmale und Vorteile der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VA
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VA hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:
1. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VA hat effiziente Übertragungsfähigkeiten
Die Außenverzahnung der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VA ermöglicht eine direkte Verbindung mit einem Zahnradantriebssystem für effiziente Kraftübertragung. Dies reduziert den Bedarf an zusätzlichen Getriebekomponenten wie Ketten oder Riemen und reduziert den mechanischen Verschleiß und den Wartungsbedarf.
2. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VA kann multidirektionalen Belastungen standhalten
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VA kann multidirektionalen Belastungen gleichzeitig standhalten und eignet sich daher hervorragend für komplexe und dynamische Lastbedingungen. Sie eignet sich für Anwendungen, die häufige Rotation und Oszillation erfordern, wie z. B. Kräne und Windturbinen.
3. Kundenspezifische Dienstleistungen für die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VA
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VA kann an die spezifischen Anforderungen der Lager angepasst werden und erfüllt die besonderen Anforderungen und Betriebsbedingungen verschiedener Branchen.
Leistungsverbesserung und Lösungen der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VA
1. Verbesserung der Lagermaterialeigenschaften
Die Vierpunkt-Kugeldrehverbindung der Serie KUD_VA kann mit einem PTFE-Käfig und anderen Materialien ausgestattet werden, um die Drehzahl und Lebensdauer des Lagers zu erhöhen.
2. Verbesserung der Drehgenauigkeit der Lager
Die QIBR Vierpunkt-Kugeldrehverbindungen der Serie KUD_VA werden mit fortschrittlichen Verarbeitungsgeräten und Techniken wie Bearbeitungszentren und Präzisionswärmebehandlung hergestellt, um die geometrische Genauigkeit der Innen- und Außenringe zu verbessern und Bearbeitungsfehler zu reduzieren, wodurch die Drehgenauigkeit und Stabilität der Lager verbessert wird.
3. Reduzierung des Bedarfs an Wartung und Austausch
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VA ist mit Dichtung und Schmierlöchern ausgestattet. Die Dichtung kann das Eindringen von Verunreinigungen in das Lager verhindern und das Austreten von Fett reduzieren. Die Schmierlöcher erleichtern das Einfüllen von Fett, verlängern die Lebensdauer und senken die Wartungs- und Austauschkosten.
4. Individuelles Design
Bei QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VA können individuelle Größenlösungen zur Erfüllung der speziellen Anwendungen angeboten werden. Dies bereichert nicht nur die Standards von Lagern, sondern bietet Herstellern auch eine effektive Anleitung, um den individuellen Bedürfnissen der Anwender gerecht zu werden.
Kurz gesagt, durch die Optimierung von Maßnahmen wie Materialien, Fertigungsgenauigkeit und individuellem Design kann die Leistung der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VA erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.
Hauptanwendungsbereiche der QIBR Vierpunkt-Kugeldrehverbindung der Serie KUD_VA
Hebegeräte
Die Vierpunkt-Kugeldrehverbindungen der Serie KUD_VA von QIBR können gleichzeitig großen radialen und axialen Belastungen sowie Kippmomenten standhalten. Sie werden in den rotierenden Teilen von Kränen eingesetzt, um reibungslose Hebe- und Drehvorgänge zu erreichen.
Windkraft
Die Vierpunkt-Kugeldrehverbindung der Serie KUD_VA wird in der Schwenkverbindung zwischen Turm und Gondel von Windkraftanlagen eingesetzt, um die reibungslose Drehung der Gondel zur Ausrichtung auf die Windrichtung zu unterstützen.
Fahrgeschäfte
QIBR Vierpunkt-Kugeldrehverbindungen der Serie KUD_VA werden in Karussells eingesetzt, um einen sicheren und stabilen Betrieb zu gewährleisten.
Baumaschinen
QIBR-Vierpunkt-Kugeldrehverbindungen werden in den Drehplattformen von Baggern eingesetzt, um die Last zu stützen und einen präzisen Betrieb zu gewährleisten.
