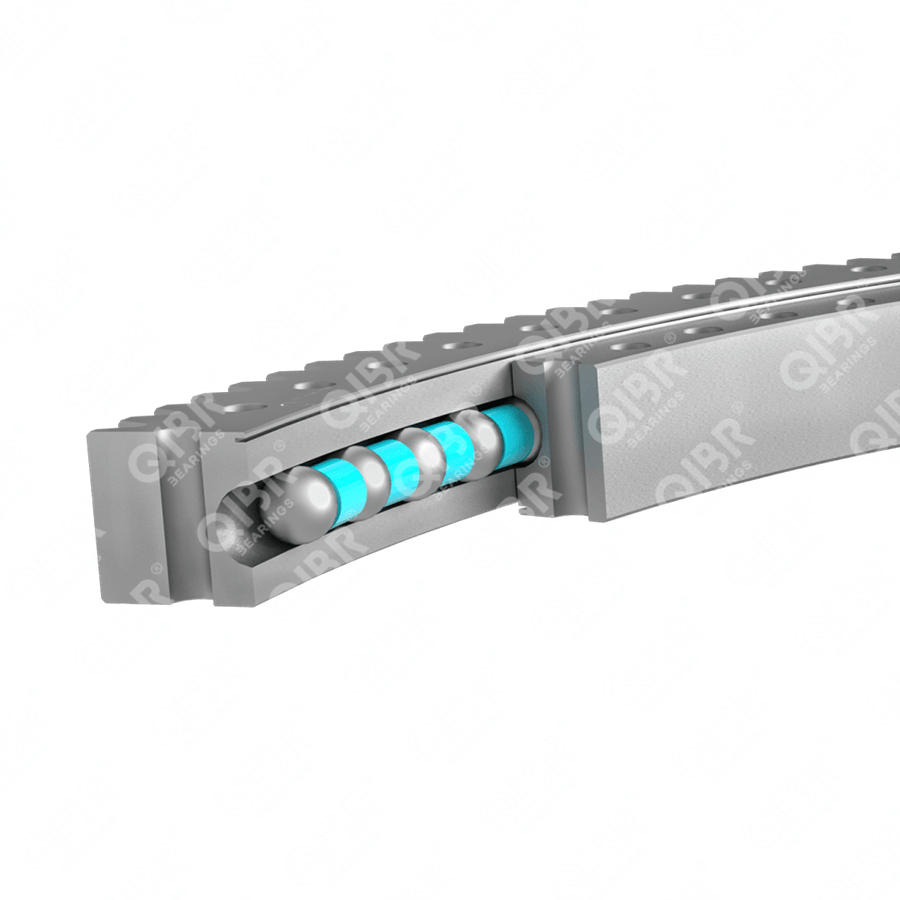

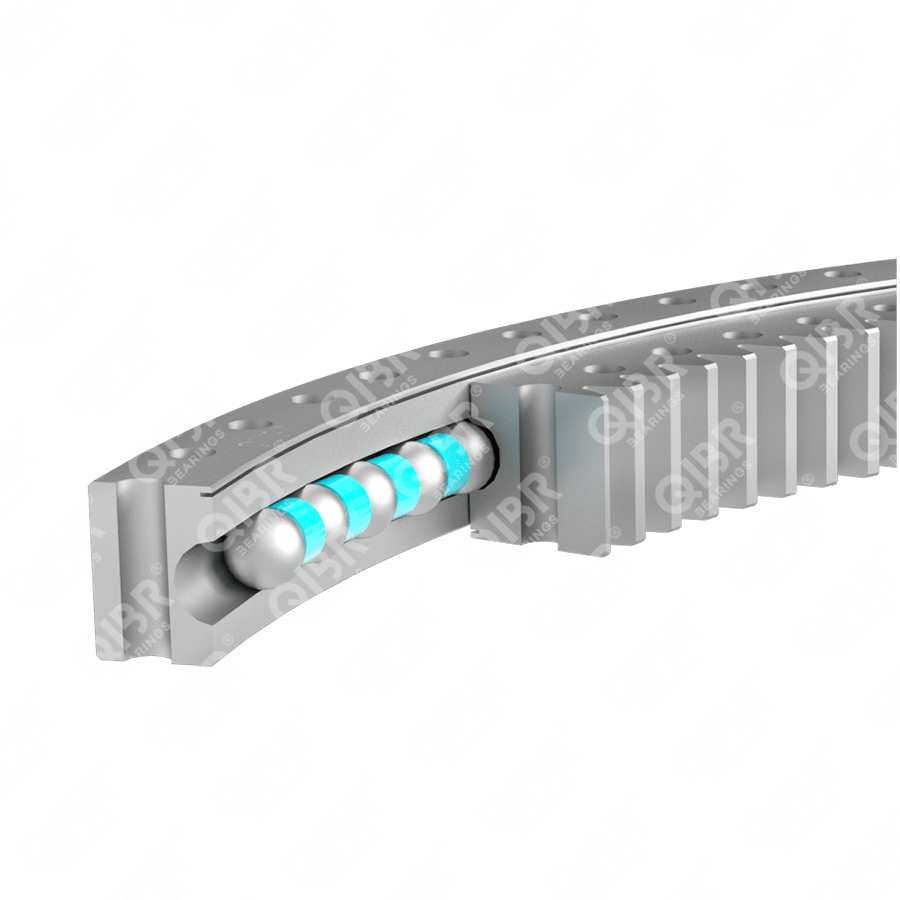

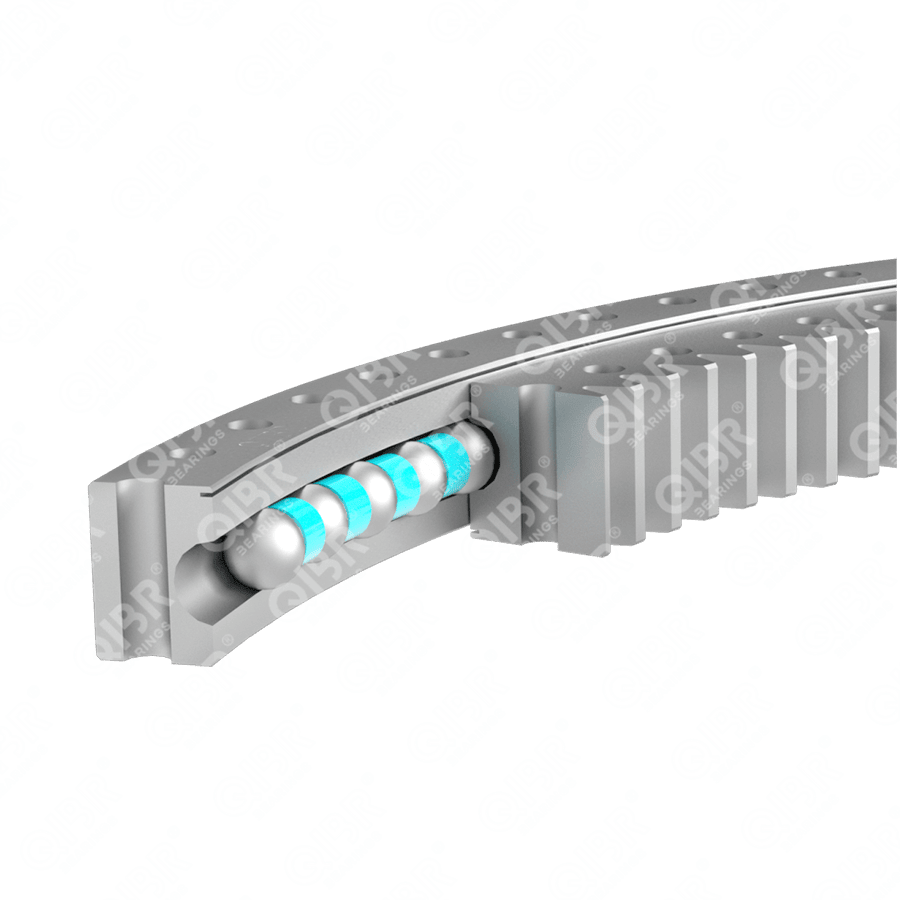

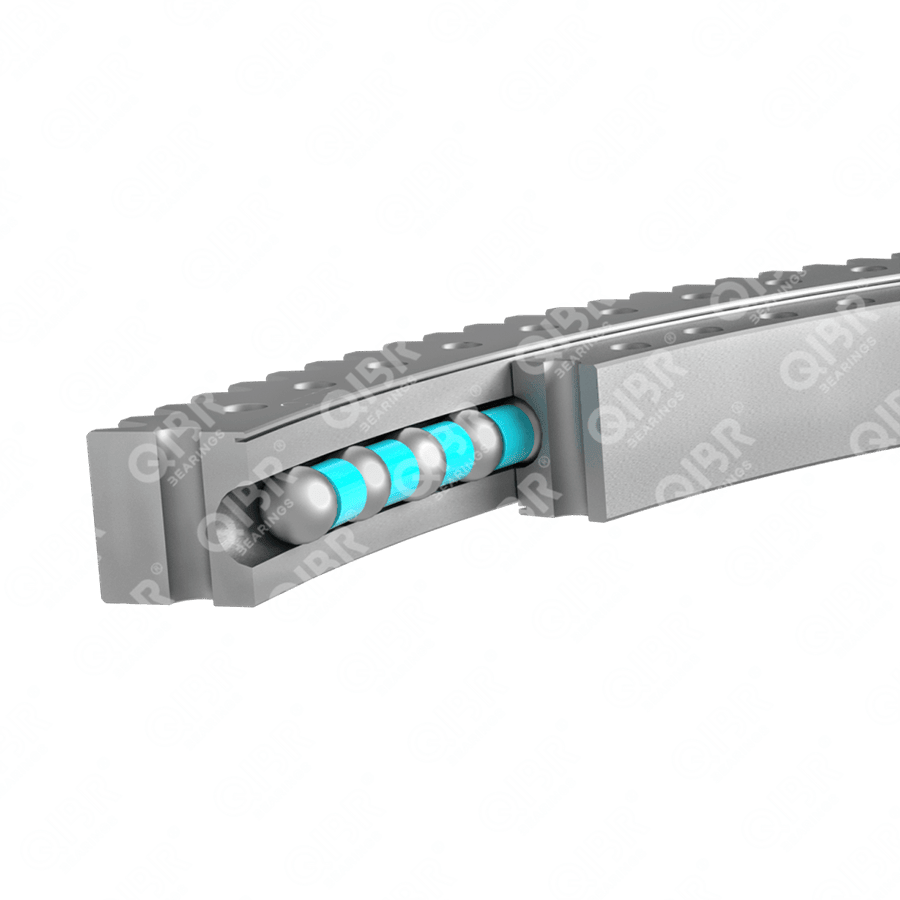

Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

KD600-Typ 625

Einreihige Vierpunk-Kugeldrehverbindungen sind vielseitige Komponenten, die in Konfigurationen erhältlich sind, die für verschiedene industrielle Bedürfnisse geeignet sind. Sie sind in drei Haupttypen erhältlich: ohne Verzahnung, mit Außenverzahnung oder mit Innenverzahnung. Drehverbindungen ohne Verzahnung sind für Anwendungen anpassbar, bei denen Außenverzahnung oder Antriebsmechanismen separat integriert werden. Diejenigen mit Außenverzahnung verfügen über Verzahnung am äußeren Umfang, die präzise Rotationssteuerung ermöglichen, die bei Kränen und ähnlichen Maschinen unerlässlich ist. Im Gegensatz dazu haben Drehverbindungen mit Innenverzahnung Verzahnung am Innenumfang, die für Anwendungen geeignet sind, die kompakte Designs oder interne Antriebsaufbauten erfordern. Diese Konfigurationen stellen sicher, dass einreihige Vierpunk-Kugeldrehverbindungen axiale und radiale Belastungen effektiv aufnehmen können und gleichzeitig unterschiedliche Betriebs- und Platzanforderungen in Branchen wie dem Bauwesen, dem Transportwesen und der Materialhandhabung erfüllen.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh

Innendurchmesser

120mm-8000mm

Außendurchmesser

280mm-8000mm

Gewicht

20kg-8000kg

Strukturen

Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung

Marke

QIBR/OEM/Neutral

Verpackung

Standard-Exportverpackung

Material

42CrMo, 50Mn oder Edelstahl

Anwendungen

Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen

Auswahl des QIBR-Modells

Filter

Äußerer Bolzenumfangsdurchmesser (La)

Verzahnungstyp

Innendurchmesser (Di)

Innendurchmesser des Bolzenumfangs (Li)

Außendurchmesser (Da)

Gesamthöhe (H)

Nr.	Produktnummer	Äußerer Bolzenumfangsdurchmesser (La)	Verzahnungstyp	Innendurchmesser (Di)	Innendurchmesser des Bolzenumfangs (Li)	Außendurchmesser (Da)	Gesamthöhe (H)
1	060.25.0855.500.11.1503	915 mm	Keine Verzahnung	755 mm	795 mm	955 mm	63 mm
2	060.25.1055.500.11.1503	1115 mm	Keine Verzahnung	955 mm	995 mm	1155 mm	63 mm
3	060.25.1155.500.11.1503	1215 mm	Keine Verzahnung	1055 mm	1095 mm	1255 mm	63 mm
4	060.25.1255.500.11.1503	1315 mm	Keine Verzahnung	1155 mm	1195 mm	1355 mm	63 mm
5	060.25.1355.500.11.1503	1415 mm	Keine Verzahnung	1255 mm	1295 mm	1455 mm	63 mm
6	060.25.1455.500.11.1503	1515 mm	Keine Verzahnung	1355 mm	1395 mm	1555 mm	63 mm
7	061.25.0855.500.11.1503	916 mm	Außenverzahnung	755 mm	795 mm	997.2 mm	80 mm
8	061.25.0955.500.11.1503	1016 mm	Außenverzahnung	855 mm	895 mm	1096.2 mm	80 mm
9	061.25.1055.500.11.1503	1116 mm	Außenverzahnung	955 mm	995 mm	1198.2 mm	80 mm
10	061.25.1155.500.11.1503	1216 mm	Außenverzahnung	1055 mm	1095 mm	1298.2 mm	80 mm
11	061.25.1255.500.11.1503	1316 mm	Außenverzahnung	1155 mm	1195 mm	1398.2 mm	80 mm
12	061.25.1355.500.11.1503	1416 mm	Außenverzahnung	1255 mm	1295 mm	1498.2 mm	80 mm
13	061.25.1455.500.11.1503	1516 mm	Außenverzahnung	1355 mm	1395 mm	1598.2 mm	80 mm
14	062.25.0855.500.11.1503	915 mm	Innenverzahnung	710 mm	794 mm	955 mm	80 mm
15	062.25.0955.500.11.1503	1015 mm	Innenverzahnung	810 mm	894 mm	1055 mm	80 mm
16	062.25.1055.500.11.1503	1115 mm	Innenverzahnung	910 mm	994 mm	1155 mm	80 mm
17	062.25.1155.500.11.1503	1215 mm	Innenverzahnung	1010 mm	1094 mm	1255 mm	80 mm
18	062.25.1255.500.11.1503	1315 mm	Innenverzahnung	1110 mm	1194 mm	1355 mm	80 mm
19	062.25.1355.500.11.1503	1415 mm	Innenverzahnung	1210 mm	1294 mm	1455 mm	80 mm
20	062.25.1455.500.11.1503	1515 mm	Innenverzahnung	1310 mm	1394 mm	1555 mm	80 mm
21	060.25.0855.575.11.1403	915 mm	Keine Verzahnung	757 +0.14 mm	795 mm	953 -0.14 mm	63 mm
22	060.25.0955.575.11.1403	1015 mm	Keine Verzahnung	857 +0.14 mm	895 mm	1053 -0.17 mm	63 mm
23	060.25.1055.575.11.1403	1115 mm	Keine Verzahnung	957 +0.14 mm	995 mm	1153 -0.17 mm	63 mm
24	060.25.1155.575.11.1403	1215 mm	Keine Verzahnung	1057 +0.17 mm	1095 mm	1253 -0.20 mm	63 mm
25	060.25.1255.575.11.1403	1315 mm	Keine Verzahnung	1157 +0.17 mm	1195 mm	1353 -0.20 mm	63 mm
26	060.25.1355.575.11.1403	1415 mm	Keine Verzahnung	1257 +0.20 mm	1295 mm	1453 -0.20 mm	63 mm
27	060.25.1455.575.11.1403	1515 mm	Keine Verzahnung	1357 +0.20 mm	1395 mm	1553 -0.20 mm	63 mm
28	061.25.0855.575.11.1403	916 mm	Außenverzahnung	757 +0.14 mm	795 mm	997.2 mm	80 mm
29	061.25.0955.575.11.1403	1016 mm	Außenverzahnung	857 +0.14 mm	895 mm	1096.2 mm	80 mm
30	061.25.1055.575.11.1403	1116 mm	Außenverzahnung	957 +0.14 mm	995 mm	1198.2 mm	80 mm
31	061.25.1155.575.11.1403	1216 mm	Außenverzahnung	1057 +0.17 mm	1095 mm	1298.2 mm	80 mm
32	061.25.1255.575.11.1403	1316 mm	Außenverzahnung	1157 +0.17 mm	1195 mm	1398.2 mm	80 mm
33	061.25.1355.575.11.1403	1416 mm	Außenverzahnung	1257 +0.20 mm	1295 mm	1498.2 mm	80 mm
34	061.25.1455.575.11.1403	1516 mm	Außenverzahnung	1357 +0.20 mm	1395 mm	1598.2 mm	80 mm
35	062.25.0855.575.11.1403	915 mm	Innenverzahnung	710 mm	794 mm	953 -0.14 mm	80 mm
36	062.25.0955.575.11.1403	1015 mm	Innenverzahnung	810 mm	894 mm	1053 -0.17 mm	80 mm
37	062.25.1055.575.11.1403	1115 mm	Innenverzahnung	910 mm	994 mm	1153 -0.17 mm	80 mm
38	062.25.1155.575.11.1403	1215 mm	Innenverzahnung	1010 mm	1094 mm	1253 -0.20 mm	80 mm
39	062.25.1255.575.11.1403	1315 mm	Innenverzahnung	1110 mm	1194 mm	1353 -0.20 mm	80 mm
40	062.25.1355.575.11.1403	1415 mm	Innenverzahnung	1210 mm	1294 mm	1453 -0.20 mm	80 mm
41	062.25.1455.575.11.1403	1515 mm	Innenverzahnung	1310 mm	1394 mm	1553 -0.20 mm	80 mm

Merkmale und Vorteile der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD600

Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD600 hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:

1. QIBR Vierpunkt-Kugeldrehverbindung der Serie KD600 ist kompakt

Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD600 ist kompakt, kann auf engem Raum größere Last- und Drehfähigkeit erzielen, geeignet für Geräte mit begrenztem Platz.

2. Die QIBR Vierpunkt-Kugeldrehverbindung der KD600 Serie kann Belastungen aus mehreren Richtungen standhalten

Die QIBR Vierpunkt-Kugeldrehverbindung der KD600 Serie kann Belastungen aus mehreren Richtungen gleichzeitig standhalten, wodurch sie sich unter komplexen und dynamischen Lastbedingungen auszeichnet. Sie eignet sich für Anwendungen, die häufige Rotation und Oszillation erfordern.

3. Kundenspezifische Dienstleistungen für die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD600

Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD600 kann an die spezifischen Anforderungen der Lager angepasst werden und erfüllt die besonderen Anforderungen und Betriebsbedingungen verschiedener Branchen.

Leistungsverbesserung und Lösungen der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD600

1. Verbesserte Eigenschaften des Lagermaterials

Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD600 kann durch spezielle Verfahren oder Materialien an eine Vielzahl von Betriebsbedingungen angepasst werden.

2. Verbesserung der Drehgenauigkeit der Lager

Die QIBR Vierpunkt-Kugeldrehverbindungen der Serie KD600 werden mit fortschrittlichen Verarbeitungsgeräten und Techniken wie Bearbeitungszentren und Präzisionswärmebehandlung hergestellt, um die geometrische Genauigkeit der Innen- und Außenringe zu verbessern und Bearbeitungsfehler zu reduzieren, wodurch die Drehgenauigkeit und Stabilität der Lager verbessert wird.

3. Weniger Lärm und Vibrationen

Die QIBR Vierpunkt-Kugeldrehverbindung-Lager der KD600 Serie reduzieren die bei der Rotation entstehenden Vibrationen und Geräusche, indem sie die Massen-, dynamische und statische Auswuchtung des Lagers optimieren und so einen reibungslosen und komfortablen Betrieb gewährleisten.

4. Verringerung des Reibungskoeffizienten

Die QIBR Vierpunkt-Kugeldrehverbindung-Lager der KD600 Serie verwendet reibungsarme Materialien als Komponenten der Kugeln, Innen- und Außenringe sowie des Käfigs, wodurch die Reibung erheblich reduziert und die Lagereffizienz verbessert werden kann.

Kurz gesagt, durch die Verbesserung der Materialien und Fertigungsgenauigkeit des Lagers kann die Leistung der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD600 erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.

Hauptanwendungsbereiche der QIBR Vierpunkt-Kugeldrehverbindung der Serie KD600

Laserschneidmaschine

Laserschneidmaschinen haben in der Regel Drehtische oder Drehachsen für die Bearbeitung komplexer Werkstücke oder das Schneiden in verschiedenen Winkeln. Die QIBR Vierpunkt-Kugeldrehverbindung der Serie KD600 bietet präzise Drehunterstützung, wobei jeder Kontaktpunkt in seiner Struktur die Last gleichmäßig verteilt, um die Stabilität und den reibungslosen Betrieb der Drehachse zu gewährleisten.

Verteilersysteme

QIBR Vierpunkt-Kugeldrehverbindungen der Serie KD600 werden in Drehverteilern der automatisierten Produktionslinien und Distributionszentren eingesetzt, um die Materialverarbeitung zu verbessern.

Windkraftanlage

QIBR Vierpunkt-Kugeldrehverbindung Lager der Serie KD600 verbindet die Rotorblätter der Windkraftanlage mit dem Turm, damit sich die Windkraftanlage unter dem Antrieb des Windes stabil dreht. Die Betriebsumgebung der Windkraftanlage erfordert, dass die Lager hohe Tragfähigkeit und Langlebigkeit aufweisen, um der Instabilität des Windes und den komplexen Betriebsbedingungen standzuhalten.

Fahrgeschäfte

QIBR Vierpunkt-Kugeldrehverbindungen der Serie KD600 werden in Karussells eingesetzt, um einen sicheren und stabilen Betrieb zu gewährleisten.
