Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.
HT
Die am häufigsten verwendeten Materialien und optionalen Referenzen der QIBR Vierpunkt-Kugeldrehverbindung der Serie HT in kommerziellen Anwendungen:
Die QIBR Vierpunkt-Kugeldrehverbindung der HT Serie ist mit Außenverzahnung, Innenverzahnung oder ohne Verzahnung erhältlich. Die Gesamthöhe ist 3,5 Zoll. Die Innen- und Außenringe über vier Punkte mit Kugeln in Kontakt kommen, wodurch die Last gleichmäßig verteilt, Reibung und Verschleiß reduziert werden. Sie ist geeignet, radialen und axialen Belastungen standzuhalten.
QIBR Vierpunkt-Kugeldrehverbindungen der Serie HT werden in der Regel aus 42CrMo und 50Mn hergestellt, die gute Verschleißfestigkeit und Festigkeit aufweisen und für Anwendungen mit hoher Belastung geeignet sind.
QIBR Vierpunkt-Kugeldrehverbindungen der Serie HT werden aus 45er Stahl hergestellt und sind für Anwendungen mit geringerer Belastung geeignet.
Die Wahl des Materials für die QIBR Vierpunkt-Kugeldrehverbindung der Serie HT hängt von den spezifischen Anwendungsanforderungen ab, einschließlich Faktoren wie Belastung, Festigkeit und Umgebungsbedingungen, um die Leistung und Lebensdauer des Lagers während des Einsatzes sicherzustellen.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Innendurchmesser
120mm-8000mm
Außendurchmesser
280mm-8000mm
Gewicht
20kg-8000kg
Strukturen
Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung
Marke
QIBR/OEM/Neutral
Verpackung
Standard-Exportverpackung
Material
42CrMo, 50Mn oder Edelstahl
Anwendungen
Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen
| Nr. | Produkt | Produktnummer | Äußerer Bolzenumfangsdurchmesser (Lo) | Verzahnungstyp | Innendurchmesser des Bolzenumfangs (Li) | Anzahl der Schraubenlöcher am Außenring (no) | Außendurchmesser (Do) | Innendurchmesser (di) |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
QHT10-30P1Z | 33.2500 inch | Keine Verzahnung | 26.7500 inch | 24 | 36.0000 inch | |
| 2 |
|
QHT10-36P1Z | 39.2500 inch | Keine Verzahnung | 32.7500 inch | 28 | 42.0000 inch | |
| 3 |
|
QHT10-42P1Z | 45.2500 inch | Keine Verzahnung | 38.7500 inch | 32 | 48.0000 inch | |
| 4 |
|

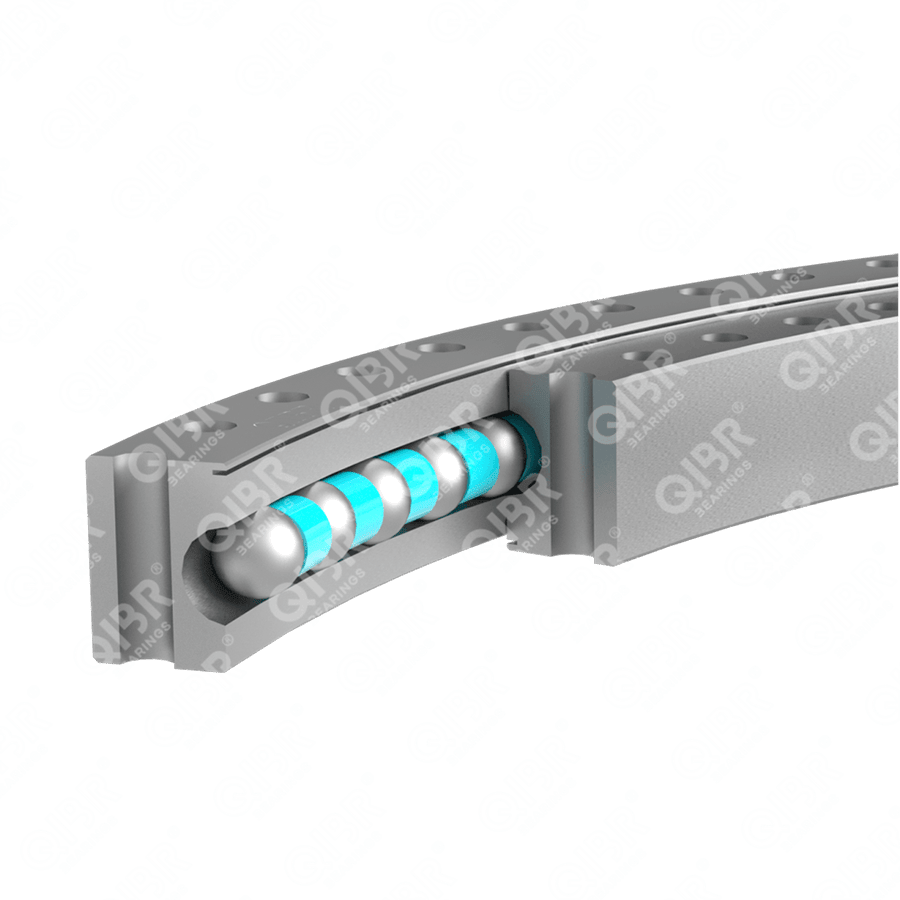

QHT10-48P1Z | 51.2500 inch | Keine Verzahnung | 44.7500 inch | 36 | 54.0000 inch | |
| 5 |
|
QHT10-54P1Z | 57.250 inch | Keine Verzahnung | 50.750 inch | 40 | 60.0000 inch | 48.0000 inch |
| 6 |
|
QHT10-60P1Z | 63.250 inch | Keine Verzahnung | 56.7500 inch | 44 | 66.0000 inch | |
| 7 |
|
QHT10-30N1Z | 33.2500 inch | Innenverzahnung | 27.2500 inch | 24 | 36.0000 inch | |
| 8 |
|
QHT10-36N1Z | 39.2500 inch | Innenverzahnung | 33.2500 inch | 28 | 42.0000 inch | |
| 9 |
|
QHT10-42N1Z | 45.2500 inch | Innenverzahnung | 39.2500 inch | 32 | 48.0000 inch | 36.1600 inch |
| 10 |
|

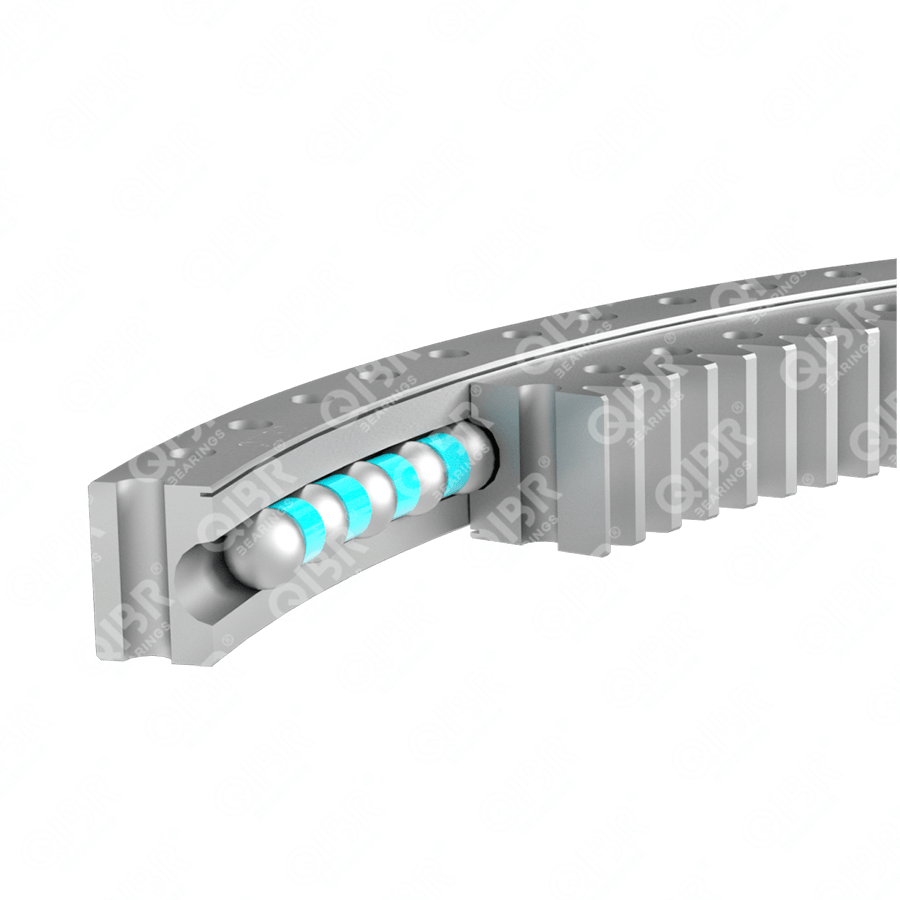

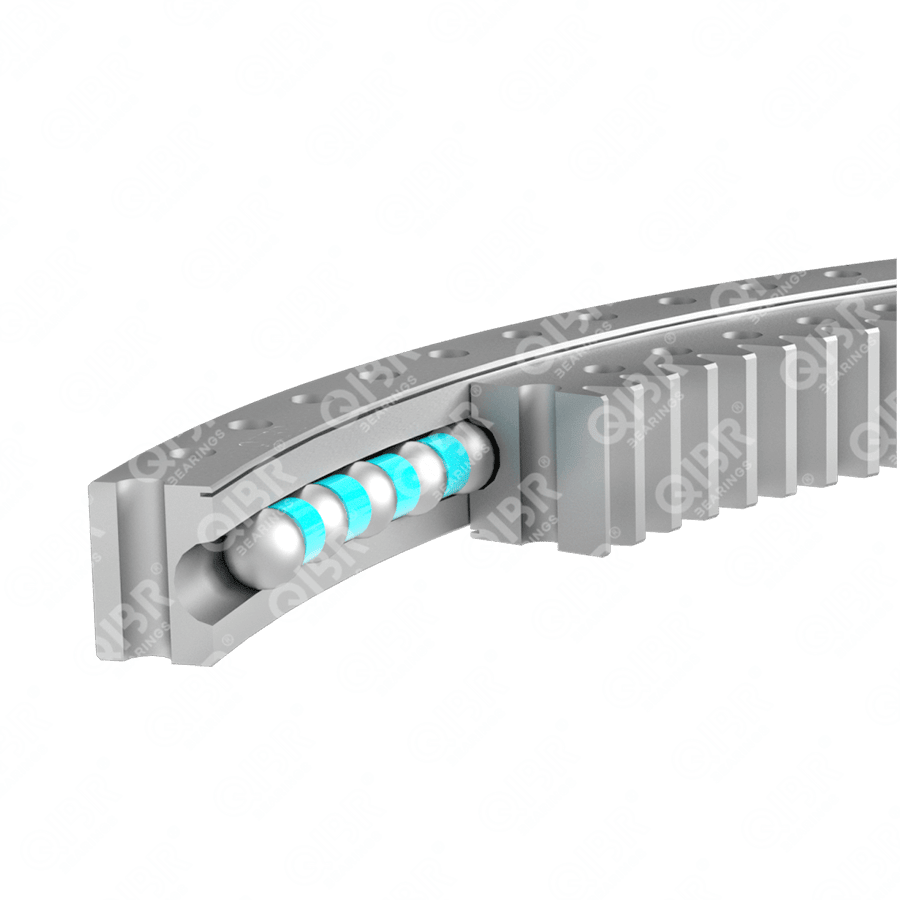

QHT10-48N1Z | 51.2500 inch | Innenverzahnung | 45.2500 inch | 36 | 54.0000 inch | 42.1600 inch |
| 11 |
|
QHT10-54N1Z | 57.2500 inch | Innenverzahnung | 51.2500 inch | 40 | 60.0000 inch | |
| 12 |
|
QHT10-60N1Z | 63.2500 inch | Innenverzahnung | 57.2500 inch | 44 | 66.0000 inch | |
| 13 |
|
QHT10-30E1Z | 32.7500 inch | Außenverzahnung | 26.7500 inch | 24 | 35.8400 inch | |
| 14 |
|
QHT10-36E1Z | 38.7500 inch | Außenverzahnung | 32.7500 inch | 28 | 41.8400 inch | 30.0000 inch |
| 15 |
|
QHT10-42E1Z | 44.7500 inch | Außenverzahnung | 38.7500 inch | 32 | 47.8400 inch | |
| 16 |
|
QHT10-48E1Z | 50.7500 inch | Außenverzahnung | 44.7500 inch | 36 | 53.8400 inch | |
| 17 |
|
QHT10-54E1Z | 56.7500 inch | Außenverzahnung | 50.7500 inch | 40 | 59.840 inch | 48.0000 inch |
| 18 |
|
QHT10-60E1Z | 62.7500 inch | Außenverzahnung | 56.7500 inch | 44 | 65.8400 inch |
Merkmale und Vorteile der QIBR Vierpunkt-Kugeldrehverbindung der Serie HT
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie HT hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:
1. QIBR Vierpunkt-Kugeldrehverbindung der HT-Serie hat hohe Tragfähigkeit
Im Vergleich zur HT-Serie werden die Lagerhöhe und die Größe der Wälzkörper sowie die entsprechende Tragfähigkeit der QIBR Vierpunkt-Kugeldrehverbindung der HT-Serie erhöht. Sie eignet sich für Anwendungen mit höheren Belastungen.
2. Die QIBR Vierpunkt-Kugeldrehverbindung der HT Serie kann Belastungen aus mehreren Richtungen standhalten
Die QIBR Vierpunkt-Kugeldrehverbindung der HT Serie kann Belastungen aus mehreren Richtungen gleichzeitig standhalten, wodurch sie sich unter komplexen und dynamischen Lastbedingungen auszeichnet. Sie eignet sich für Anwendungen, die häufige Rotation und Oszillation erfordern.
3. Die QIBR Vierpunkt-Kugeldrehverbindung der HT Serie ist kompakt
Die QIBR Vierpunkt-Kugeldrehverbindung der HT Serie ist kompakt und hat hohe Belastungs- und Drehkapazität auf engem Raum. Sie eignet sich für Geräte mit beengten Platzverhältnissen.
4. Kundenspezifische Dienstleistungen für die QIBR Vierpunkt-Kugeldrehverbindung der Serie HT
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie HT kann an die spezifischen Anforderungen der Lager angepasst werden und erfüllt die besonderen Anforderungen und Betriebsbedingungen verschiedener Branchen.
Leistungsverbesserung und Lösungen der QIBR Vierpunkt-Kugeldrehverbindung der Serie HT
1. Verbesserung der Lagermaterialeigenschaften
Die QIBR Vierpunkt-Kugeldrehverbindung der HT Serie kann durch spezielle Verfahren oder Materialien an eine Vielzahl von Betriebsbedingungen angepasst werden.
2. Verbesserung der Drehgenauigkeit der Lager
Die QIBR Vierpunkt-Kugeldrehverbindungen der Serie HT werden mit fortschrittlichen Verarbeitungsgeräten und Techniken wie Bearbeitungszentren und Präzisionswärmebehandlung hergestellt, um die geometrische Genauigkeit der Innen- und Außenringe zu verbessern und Bearbeitungsfehler zu reduzieren, wodurch die Drehgenauigkeit und Stabilität der Lager verbessert wird.
3. Weniger Lärm und Vibrationen
Die QIBR Vierpunkt-Kugeldrehverbindung-Lager der HT Serie reduzieren die bei der Rotation entstehenden Vibrationen und Geräusche, indem sie die Massen-, dynamische und statische Auswuchtung des Lagers optimieren und so einen reibungslosen und komfortablen Betrieb gewährleisten.
4. Überwachung in Echtzeit
Der Betriebszustand der QIBR Vierpunkt-Kugeldrehverbindung-Lager der HT Serie wird mithilfe der Technologien wie eingebettete Sensoren (z. B. Temperatur-, Druck- und Vibrationssensoren) in Echtzeit überwacht. Dadurch können Fehler vorhergesagt und vorbeugende Wartungsarbeiten durchgeführt werden. Dieses intelligente Überwachungssystem trägt dazu bei, die Systemzuverlässigkeit zu verbessern und Ausfallzeiten zu reduzieren.
Kurz gesagt, durch die Optimierung von Maßnahmen wie Materialien, Fertigungsgenauigkeit und individuellem Design kann die Leistung der QIBR Vierpunkt-Kugeldrehverbindung der Serie HT erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.
Hauptanwendungsbereiche der QIBR Vierpunkt-Kugeldrehverbindung der Serie HT
Robotik
QIBR Vierpunkt-Kugeldrehverbindungen der Serie HT werden in großen Robotern eingesetzt, insbesondere in industriellen oder service-orientierten Robotern, die präzise Drehung benötigen. Sie können die Drehplattform stabilisieren und sind zuverlässig bei gleichzeitig niedrigen Reibungswerten für sensible Anwendungen.
Verteilersysteme
QIBR Vierpunkt-Kugeldrehverbindungen der Serie HT werden in Drehverteilern der automatisierten Produktionslinien und Distributionszentren eingesetzt, um die Materialverarbeitung zu verbessern.
Windkraftanlage
QIBR Vierpunkt-Kugeldrehverbindung Lager der Serie HA verbindet die Rotorblätter der Windkraftanlage mit dem Turm, damit sich die Windkraftanlage unter dem Antrieb des Windes stabil dreht. Die Betriebsumgebung der Windkraftanlage erfordert, dass die Lager hohe Tragfähigkeit und Langlebigkeit aufweisen, um der Instabilität des Windes und den komplexen Betriebsbedingungen standzuhalten.
Fahrgeschäfte
QIBR Vierpunkt-Kugeldrehverbindungen der Serie HT werden in Karussells eingesetzt, um einen sicheren und stabilen Betrieb zu gewährleisten.
