HS
Die am häufigsten verwendeten Materialien und optionalen Referenzen der QIBR Vierpunkt-Kugeldrehverbindung der Serie HS in kommerziellen Anwendungen:

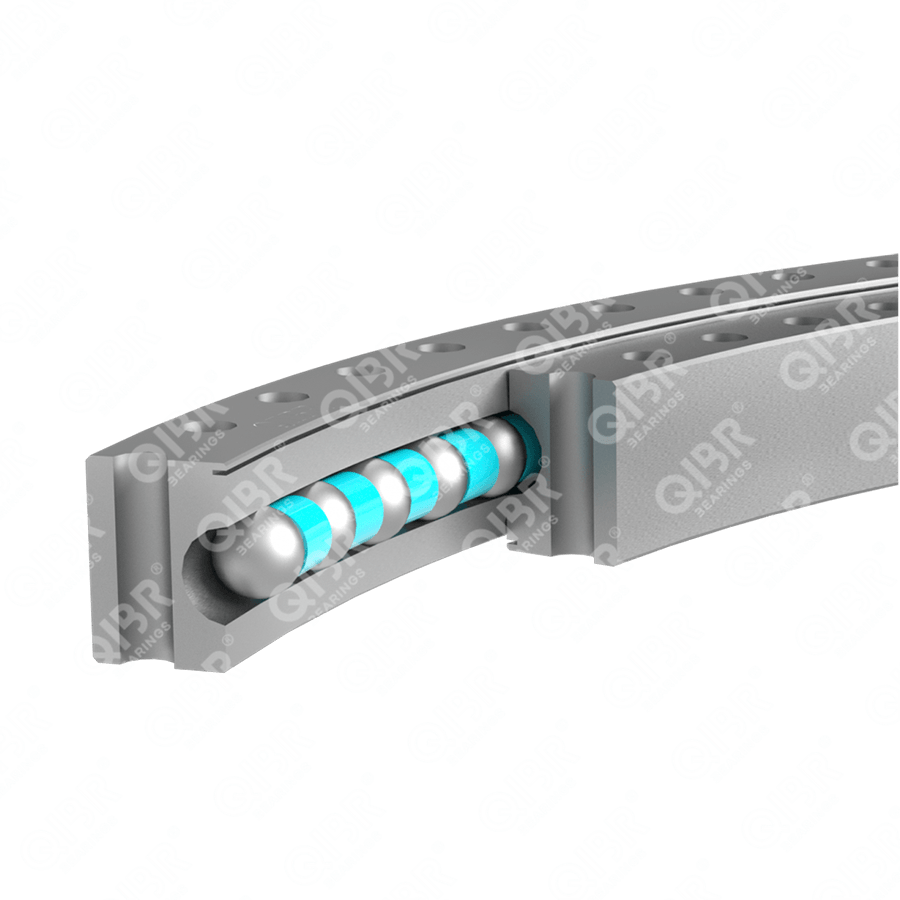

Die QIBR Vierpunkt-Kugeldrehverbindung der HS-Serie ist mit Außenverzahnung, Innenverzahnung oder ohne Verzahnung erhältlich. Die Gesamthöhe ist 2,2 Zoll. Die Innen- und Außenringe über vier Punkte mit Kugeln in Kontakt kommen, wodurch die Last gleichmäßig verteilt, Reibung und Verschleiß reduziert werden. Sie ist geeignet, radialen und axialen Belastungen standzuhalten.
QIBR Vierpunkt-Kugeldrehverbindungen der Serie HS werden in der Regel aus 42CrMo und 50Mn hergestellt, die gute Verschleißfestigkeit und Festigkeit aufweisen und für Anwendungen mit hoher Belastung geeignet sind.
QIBR Vierpunkt-Kugeldrehverbindungen der Serie HS werden aus 45er Stahl hergestellt und sind für Anwendungen mit geringerer Belastung geeignet.
Die Wahl des Materials für die QIBR Vierpunkt-Kugeldrehverbindung der Serie HS hängt von den spezifischen Anwendungsanforderungen ab, einschließlich Faktoren wie Belastung, Festigkeit und Umgebungsbedingungen, um die Leistung und Lebensdauer des Lagers während des Einsatzes sicherzustellen.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Inner diameter
120mm-8000mm
Outer diameter
280mm-8000mm
Weight
20kg-8000kg
Structures
Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung
Brand
QIBR/OEM/Neutral
Package
Standard-Exportverpackung
Material
42CrMo, 50Mn oder Edelstahl
Applications
Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen
| Nr. | Produkt | Produktnummer | Äußerer Bolzenumfangsdurchmesser (Lo) | Verzahnungstyp | Innendurchmesser (Di) | Anzahl der Schraubenlöcher am Außenring (no) | Außendurchmesser (Do) | Gewicht |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
QHS6-16P1Z | 19.0000 inch | Keine Verzahnung | 12.0000 inch | 8 | 20.4000 inch | 103 lbs |
| 2 |
|
QHS6-21P1Z | 24.0000 inch | Keine Verzahnung | 17.0000 inch | 12 | 25.5000 inch | 137 lbs |
| 3 |
|
QHS6-25P1Z | 28.0000 inch | Keine Verzahnung | 21.0000 inch | 15 | 29.5000 inch | 162 lbs |
| 4 |
|
QHS6-29P1Z | 32.0000 inch | Keine Verzahnung | 25.0000 inch | 15 | 33.4000 inch | 186 lbs |
| 5 |
|
QHS6-33P1Z | 35.7500 inch | Keine Verzahnung | 28.8300 inch | 18 | 37.4000 inch | 216 lbs |
| 6 |
|
QHS6-37P1Z | 39.7500 inch | Keine Verzahnung | 32.8300 inch | 18 | 41.2500 inch | 233 lbs |
| 7 |
|
QHS6-43P1Z | 45.6200 inch | Keine Verzahnung | 38.7500 inch | 20 | 47.1800 inch | 269 lbs |
| 8 |
|
QHS6-16N1Z | 19.0000 inch | Innenverzahnung | 12.8500 inch | 8 | 20.4000 inch | 92 lbs |
| 9 |
|
QHS6-21N1Z | 24.0000 inch | Innenverzahnung | 17.6000 inch | 12 | 25.5000 inch | 117 lbs |
| 10 |
|
QHS6-25N1Z | 28.0000 inch | Innenverzahnung | 21.6000 inch | 15 | 29.5000 inch | 148 lbs |
| 11 |
|
QHS6-29N1Z | 32.0000 inch | Innenverzahnung | 25.6000 inch | 15 | 33.4000 inch | 171 lbs |
| 12 |
|
QHS6-33N1Z | 35.7500 inch | Innenverzahnung | 29.1300 inch | 18 | 37.4000 inch | 205 lbs |
| 13 |
|
QHS6-37N1Z | 39.7500 inch | Innenverzahnung | 33.1330 inch | 18 | 41.2500 inch | 226 lbs |
| 14 |
|
QHS6-43N1Z | 45.6200 inch | Innenverzahnung | 39.1300 inch | 20 | 47.1800 inch | 253 lbs |
| 15 |
|
QHS6-16E1Z | 18 inch | Außenverzahnung | 12 inch | 14 | 19.9000 inch | 85 lbs |
| 16 |
|
QHS6-21E1Z | 23.2500 inch | Außenverzahnung | 17.0000 inch | 18 | 25.1500 inch | 108 lbs |
| 17 |
|
QHS6-25E1Z | 27.2500 inch | Außenverzahnung | 21.0000 inch | 20 | 29.1500 inch | 137 lbs |
| 18 |
|
QHS6-29E1Z | 31.000 inch | Außenverzahnung | 25.000inch | 24 | 32.9000 inch | 158 lbs |
| 19 |
|
QHS6-33E1Z | 35.0000 inch | Außenverzahnung | 28.8300 inch | 28 | 37.2000 inch | 188 lbs |
| 20 |
|
QHS6-37E1Z | 38.880 inch | Außenverzahnung | 32.830 inch | 28 | 41.200 inch | 207 lbs |
| 21 |
|
QHS6-43E1Z | 44.630 inch | Außenverzahnung | 38.750 inch | 32 | 46.870 inch | 237 lbs |
Merkmale und Vorteile der QIBR Vierpunkt-Kugeldrehverbindung der Serie HS
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie HS hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:
1. Die QIBR Vierpunkt-Kugeldrehverbindung der HS Serie ist wartungsfreundlich
Die QIBR Vierpunkt-Kugeldrehverbindung der HS Serie ist leicht zu warten und auszutauschen.
2. Die QIBR Vierpunkt-Kugeldrehverbindung der HS Serie kann Belastungen aus mehreren Richtungen standhalten
Die QIBR Vierpunkt-Kugeldrehverbindung der HS Serie kann Belastungen aus mehreren Richtungen gleichzeitig standhalten, wodurch sie sich unter komplexen und dynamischen Lastbedingungen auszeichnet. Sie eignet sich für Anwendungen, die häufige Rotation und Oszillation erfordern.
3. Die QIBR Vierpunkt-Kugeldrehverbindung der HS Serie ist kompakt
Die QIBR Vierpunkt-Kugeldrehverbindung der HS Serie ist kompakt und hat hohe Belastungs- und Drehkapazität auf engem Raum. Sie eignet sich für Geräte mit beengten Platzverhältnissen.
4. Kundenspezifische Dienstleistungen für die QIBR Vierpunkt-Kugeldrehverbindung der Serie HS
Die QIBR Vierpunkt-Kugeldrehverbindung der Serie HS kann an die spezifischen Anforderungen der Lager angepasst werden und erfüllt die besonderen Anforderungen und Betriebsbedingungen verschiedener Branchen.
Leistungsverbesserung und Lösungen der QIBR Vierpunkt-Kugeldrehverbindung der Serie HS
1. Verbesserung der Lagermaterialeigenschaften
Die QIBR Vierpunkt-Kugeldrehverbindung der HS Serie kann durch spezielle Verfahren oder Materialien an eine Vielzahl von Betriebsbedingungen angepasst werden.
2. Verbesserung der Drehgenauigkeit der Lager
Die QIBR Vierpunkt-Kugeldrehverbindungen der Serie HS werden mit fortschrittlichen Verarbeitungsgeräten und Techniken wie Bearbeitungszentren und Präzisionswärmebehandlung hergestellt, um die geometrische Genauigkeit der Innen- und Außenringe zu verbessern und Bearbeitungsfehler zu reduzieren, wodurch die Drehgenauigkeit und Stabilität der Lager verbessert wird.
3. Weniger Lärm und Vibrationen
Die QIBR Vierpunkt-Kugeldrehverbindung-Lager der HS Serie reduzieren die bei der Rotation entstehenden Vibrationen und Geräusche, indem sie die Massen-, dynamische und statische Auswuchtung des Lagers optimieren und so einen reibungslosen und komfortablen Betrieb gewährleisten.
4. Überwachung in Echtzeit
Der Betriebszustand der QIBR Vierpunkt-Kugeldrehverbindung-Lager der HS Serie wird mithilfe der Technologien wie eingebettete Sensoren (z. B. Temperatur-, Druck- und Vibrationssensoren) in Echtzeit überwacht. Dadurch können Fehler vorhergesagt und vorbeugende Wartungsarbeiten durchgeführt werden. Dieses intelligente Überwachungssystem trägt dazu bei, die Systemzuverlässigkeit zu verbessern und Ausfallzeiten zu reduzieren.
Kurz gesagt, durch die Optimierung von Maßnahmen wie Materialien, Fertigungsgenauigkeit und individuellem Design kann die Leistung der QIBR Vierpunkt-Kugeldrehverbindung der Serie HS erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.
Hauptanwendungsbereiche der QIBR Vierpunkt-Kugeldrehverbindung der Serie HS
Robotik
QIBR Vierpunkt-Kugeldrehverbindungen der Serie HS werden in großen Robotern eingesetzt, insbesondere in industriellen oder service-orientierten Robotern, die präzise Drehung benötigen. Sie können die Drehplattform stabilisieren und sind zuverlässig bei gleichzeitig niedrigen Reibungswerten für sensible Anwendungen.
Verteilersysteme
QIBR Vierpunkt-Kugeldrehverbindungen der Serie HS werden in Drehverteilern der automatisierten Produktionslinien und Distributionszentren eingesetzt, um die Materialverarbeitung zu verbessern.
Verpackungsmaschinen
QIBR Vierpunkt-Kugeldrehverbindungen der Serie HS werden in Abfüll- und Konservenanlagen zum Drehen und Verteilen von Produkten verwendet und gewährleisten einen schnellen Betrieb.
Fahrgeschäfte
QIBR Vierpunkt-Kugeldrehverbindungen der Serie HS werden in Karussells eingesetzt, um einen sicheren und stabilen Betrieb zu gewährleisten.
