Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

01-02-03

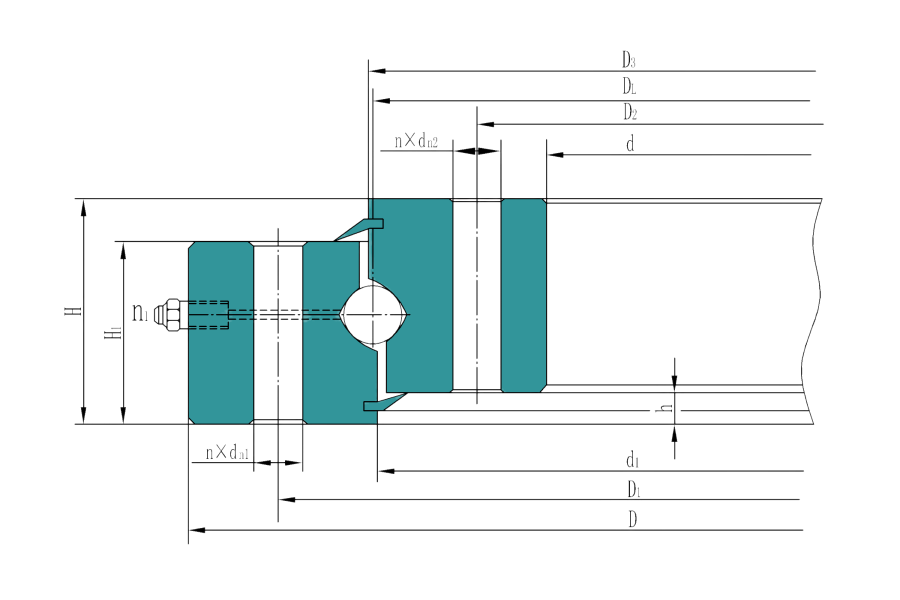

Diese Lagereihe verfügt über einen Innen- und Außenring mit vier Kontaktpunkten zwischen der Stahlkugel und dem Ring, die radiale, axiale und schräge Belastungen aufnehmen können.

01-02-03

Filter

Nr. Produkt Produktnummer Verzahnungstyp Höhe (H) Innendurchmesser (d) Außendurchmesser (D) Gewicht
1 01 01 0235 00 External Gear 45 mm 169 mm 318 mm 14 kg
2 02 02 2202 00 Internal Gear 70 mm 2066 mm 2298 mm 343 kg
3 02 02 2560 00 Internal Gear 63 mm 2426 mm 2695 mm 414 kg
4 02 02 2618 00 Internal Gear 130 mm 2362 mm 2785 mm 1270 kg
5 02 02 3074 01 Internal Gear 90 mm 2914 mm 3190 mm 735 kg
6 03 03 0181 07 Without Gear 25 mm 125 mm 234 mm 5 kg
7 03 03 0217 00 Without Gear 41.5 mm 150 mm 290 mm 14 kg
8 03 03 0260 00 Without Gear 45 mm 190 mm 329 mm 17 kg
9 03 03 0342 05 Without Gear 50 mm 265 mm 440 mm 29 kg
10 03 03 0360 00 Without Gear 71 mm 265 mm 455 mm 45 kg
11 03 03 0402 00 Without Gear 45 mm 335 mm 475 mm 30 kg
12 03 03 0525 01 Without Gear 72 mm 424 mm 626 mm 70 kg
13 03 03 0600 02 Without Gear 72 mm 487 mm 712 mm 91 kg
14 03 03 0785 00 Without Gear 86 mm 670 mm 900 mm 148 kg
15 03 03 0980 02 Without Gear 100 mm 845 mm 1130 mm 271 kg
16 02 02 0422 00 Internal Gear 54 mm 316 mm 515 mm 44 kg
17 02 02 0520 00 Internal Gear 68 mm 403 mm 610 mm 63 kg
18 02 02 0626 01 Internal Gear 76 mm 493 mm 740 mm 105 kg
19 02 02 0720 02 Internal Gear 82 mm 578 mm 835 mm 130 kg
20 02 02 0820 00 Internal Gear 82 mm 674 mm 935 mm 150 kg
21 02 02 0935 00 Internal Gear 82 mm 794 mm 1050 mm 168 kg
22 02 02 1050 00 Internal Gear 98 mm 882 mm 1170 mm 258 kg
23 02 02 1225 00 Internal Gear 98 mm 1052 mm 1360 mm 321 kg
24 02 02 1295 00 Internal Gear 93 mm 1162 mm 1390 mm 171 kg
25 02 02 1415 00 Internal Gear 110 mm 1215 mm 1560 mm 471 kg
26 02 02 1565 02 Internal Gear 78 mm 1422 mm 1676 mm 278 kg
27 02 02 1715 00 Internal Gear 110 mm 1501 mm 1870 mm 607 kg
28 02 02 1805 02 Internal Gear 78 mm 1662 mm 1916 mm 324 kg
29 02 02 2022 00 Internal Gear 68 mm 1906 mm 2130 mm 290 kg
30 02 02 2040 00 Internal Gear 130 mm 1780 mm 2195 mm 979 kg
31 01 01 1050 00 External Gear 98 mm 930 mm 1218 mm 268 kg
32 01 01 1180 00 External Gear 98 mm 1045 mm 1358 mm 325 kg
33 01 01 1295 01 External Gear 63 mm 1200 mm 1431 mm 176 kg
34 01 01 1410 00 External Gear 110 mm 1270 mm 1605 mm 469 kg
35 01 01 1595 00 External Gear 63 mm 1500 mm 1727 mm 213 kg
36 01 01 1712 00 External Gear 110 mm 1565 mm 1929 mm 617 kg
37 01 01 1845 02 External Gear 63 mm 1750 mm 1975 mm 244 kg
38 01 01 1895 00 External Gear 130 mm 1720 mm 2140 mm 953 kg
39 01 01 2040 03 External Gear 68 mm 1950 mm 2165 mm 278 kg
40 01 01 2202 00 External Gear 70 mm 2091 mm 2342 mm 373 kg
41 01 01 2130 00 External Gear 130 mm 1950 mm 2390 mm 1111 kg
42 01 01 2560 01 External Gear 63 mm 2425 mm 2695 mm 411 kg
43 01 01 3031 00 External Gear 90 mm 2914 mm 3200 mm 716 kg
44 02 02 0245 00 Internal Gear 40 mm 174.5 mm 300 mm 10 kg
45 02 02 0308 01 Internal Gear 55 mm 217 mm 385 mm 24 kg
46 01 01 0181 02 External Gear 25 mm 125 mm 244 mm 5 kg
47 01 01 0289 06 External Gear 45 mm 210 mm 379 mm 20 kg
48 01 01 0342 00 External Gear 50 mm 265 mm 440 mm 28 kg
49 01 01 0422 01 External Gear 54 mm 323 mm 529 mm 45 kg
50 01 01 0555 01 External Gear 74 mm 455 mm 689 mm 89 kg
51 01 01 0626 00 External Gear 82 mm 516 mm 774 mm 118 kg
52 01 01 0765 01 External Gear 82 mm 673 mm 863 mm 102 kg
53 01 01 0880 00 External Gear 82 mm 770 mm 1022 mm 159 kg
54 01 01 0947 00 External Gear 82 mm 833 mm 1094 mm 179 kg
