KUD01797-040WA15-900-000

Gewicht: 2,065.8 lbs

Außendurchmesser (Da): 78.80 inch

Innendurchmesser (Di): 64.80 inch

Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

Gewicht : 2,065.8 lbs

Außendurchmesser (Da) : 78.80 inch

Innendurchmesser (Di) : 64.80 inch

Gesamthöhe (H) : 6.06 inch

Außendurchmesser des Innenrings (O) : 70.67 inch

Innendurchmesser des Außenrings (U) : 70.83 inch

Höhe des Außenrings (H1) : 5.59 inch

Höhe des Innenrings (H2) : 5.59 inch

Teilkreis des Außenrings (La) : 74.21 inch

Teilkreis des Innenrings (Li) : 67.17 inch

Anzahl der Bohrungen pro Ring (n) : 52

Durchmesser des Bolzens (M) : 27 mm

Anzahl der Schmiernippel : 7

Teilkreis (d) : 77.48 inch

Modul : 12 mm

Anzahl der Zahnräder (z) : 164

Profilverschiebung (x*m) : 0.24 inch

Spitzenreduktion (k*m) : -0.05 inch

Breite der Zahnräder (b) : 4.72 inch

Kräfte der Zahnräder (Standard) : 29,713.9 lbf

Kräfte der Zahnräder (maximal) : 59,427.8 lbf

Statische Tragzahl : 4,694,910 lbf

Dynamische Belastung : 339,462 lbs

Verzahnungstyp : Außenverzahnung

Merkmale und Vorteile der KUD01797-040WA15-900-000 Drehverbindung

Kompaktes Design: Kompakte Struktur, kann in Umgebungen mit beengten Plätzen installiert und in vielen Bereichen verwendet werden.

Hohe Tragfähigkeit: Kann axiale, radiale und Kippmomente gleichzeitig aufnehmen und ist für Schwerlastanwendungen geeignet.

Überlegene Präzision: Erhält hohe Präzision während des Gebrauchs und reduziert Fehler beim Gerätebetrieb.

Hohe Temperatur- und Verschleißfestigkeit: Aus hochtemperaturbeständigem Lagerstahl mit guter Verschleißfestigkeit und Festigkeit.

Anwendung: Hebemaschinen, Maschinen für den Maschinenbau, Transportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Geräte, Schiffe, Kriegsschiffe, Radar, Windkraftanlagen und andere Bereiche.

Optimierung der QIBR - KUD01797-040WA15-900-000 Drehverbindung

Fettaustausch: Das Fett wird durch andere Fette wie SFK, Mobil, Krupp usw. ersetzt, damit die Leistung und die Nutzungsbedingungen des Lagers zu optimieren sind.

Beschichtungsoptimierung: Andere Beschichtungen wie Verzinkung oder Vernickelung werden angeboten, damit die Korrosions- und Verschleißfestigkeit zu verbessern und die Lebensdauer in rauen Umgebungen zu verlängern sind.

Prozessoptimierung: Wir optimieren den Lagerproduktionsprozess, erweitern den Betriebstemperaturbereich des Lagers und verbessern die Genauigkeit und Stabilität des Lagers.

Mehr Anpassungsmöglichkeiten: QIBR kann die Lagerstruktur gemäß den Zeichnungen oder Ausrüstungsanforderungen der Kunden optimieren, um den Ausrüstungsbedarf zu decken.

Qualitätskontrolle der QIBR - KUD01797-040WA15-900-000 Drehverbindung

Maßmessung: Wir verwenden eine Vielzahl professioneller Präzisionsinstrumente, um mehrere Abmessungen des Lagers mit der höchsten Genauigkeit von bis zu 0,01 mm zu messen.

Rotationsgenauigkeit: Wir verwenden eine Messuhr, um kleine Fehler oder Abweichungen auf der Lageroberfläche mit Messgenauigkeit von bis zu 0,01 mm zu messen.

Härtemessung: Wir verwenden einen Leeb-Härteprüfer, um die Härte der Lageroberfläche mit Messgenauigkeit von ±6HLD zu messen.

Metallografische Analyse: Wir verwenden ein professionelles metallografisches Mikroskop, um die interne metallografische Struktur des Metalls zu analysieren.

Geometrische Toleranz: Wir verwenden ein Rundheitsmessgerät, um die Lagergeometrie und die relative Position zu messen.

Geräuschüberwachung: Wir verwenden ein Vibrationsmessgerät, um die Vibrationen während des Betriebs zu überwachen und Geräuschdaten zu erhalten.

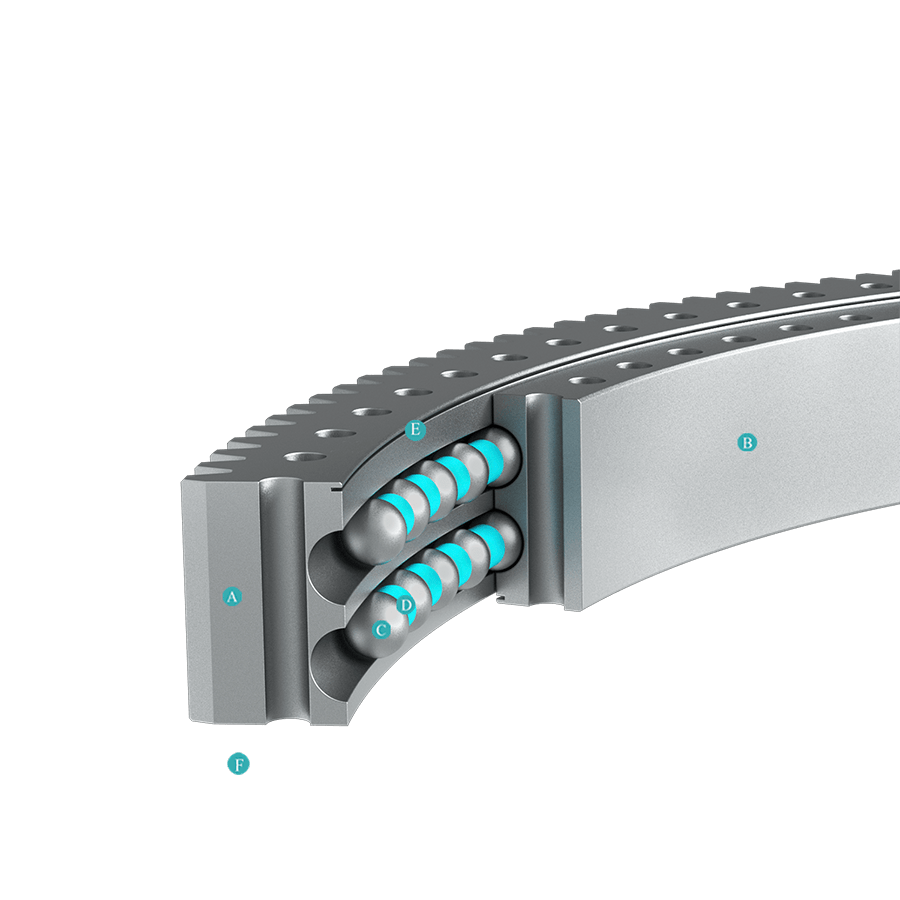

A: Außenring

Der Außenring verfügt über hervorragende mechanische Leistung mit hoher Festigkeit und Zähigkeit. Nach Abschreckung und Anlassen (Q+T) weist er hohe Ermüdungs- und Schlagfestigkeit sowie ausgezeichnete Schlagzähigkeit bei niedrigen Temperaturen auf.

B: Innenring

Der Innenring weist hervorragende mechanische Leistung mit hoher Festigkeit und Zähigkeit auf. Nach Abschreckung und Anlassen (Q+T) weist er hohe Ermüdungs- und Stoßfestigkeit sowie ausgezeichnete Schlagzähigkeit bei niedrigen Temperaturen auf.

C: Wälzkörper

Rollen und Kugeln sind beide Arten von Wälzkörpern, die die wichtigsten Komponenten von Drehlagern und die am häufigsten verwendeten Wälzkörper in der Lagerindustrie sind.

D: Abstandsscheibe

Sie befindet sich zwischen den Laufbahnen des Innen- und Außenrings sowie den Rollen/Kugeln des Lagers. Sie handelt sich um einen Isolierblock, der als Käfig dient.

E: Dichtung

Sie erfüllt zwei Aufgaben: Erstens verhindert sie den Verlust von Schmierfett oder -öl im Lager und sorgt so für ordnungsgemäße Schmierung. Zweitens schützt sie das Lager vor Staub oder schädlichen Gasen von außen und verhindert so Schäden.

F: Schmierfett

Für reibungslosen Betrieb des Lagers muss Schmierfett oder -öl zwischen den Innen- und Außenringen des Lagers eingespritzt werden. Die Aufgabe von Schmierfett oder -öl besteht darin, den Reibungskoeffizienten und den Verschleiß zu reduzieren, die Lagerwärme und Reibungsverluste zu minimieren und die Lebensdauer des Lagers zu verlängern.
