XSI 14 0944 N
- Innendurchmesser:
- 840 mm
- Außendurchmesser:
- 1014 mm
- Breite:
- 56 mm
- Masse:
- 76 kg
Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.
Spezifikationen
- XSI 14 0944 N
Beschreibung
QIBR - XSI 14 0944 N Drehverbindung Vorteile und Anwendungen
XSI 14 0944 N Drehverbindung mit niedrigem Reibungskoeffizienten, hoher Geschwindigkeit und guter Stabilität, Inner diameter (di) ist 840 mm, Outer diameter (Da) ist 1014 mm, Weight ist 76 kg. Sie eignet sich für CNC-Drehtische, Abfüllmaschinen, Baumaschinen und Raketenwerfer usw. Sie ist das am häufigsten verwendete Lager, das große Lasten tragen muss.
QIBR - XSI 14 0944 N Drehverbindung Eigenschaften
XSI 14 0944 N Drehverbindung, starke Verformungsbeständigkeit, flexible Struktur, geringer Verbrauch an Fett. XSI 14 0944 N Drehverbindung kann gleichzeitig Radiallast, Axiallast und Kippmoment aufnehmen und eignet sich für mechanische Geräte, die hohe Stabilität erfordern.
Merkmale und Vorteile der XSI 14 0944 N Drehverbindung
Kompaktes Design: Kompakte Struktur, kann in Umgebungen mit beengten Plätzen installiert und in vielen Bereichen verwendet werden.
Hohe Tragfähigkeit: Kann axiale, radiale und Kippmomente gleichzeitig aufnehmen und ist für Schwerlastanwendungen geeignet.
Überlegene Präzision: Erhält hohe Präzision während des Gebrauchs und reduziert Fehler beim Gerätebetrieb.
Hohe Temperatur- und Verschleißfestigkeit: Aus hochtemperaturbeständigem Lagerstahl mit guter Verschleißfestigkeit und Festigkeit.
Anwendung: Hebemaschinen, Maschinen für den Maschinenbau, Transportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Geräte, Schiffe, Kriegsschiffe, Radar, Windkraftanlagen und andere Bereiche.
Optimierung der QIBR - XSI 14 0944 N Drehverbindung
Fettaustausch: Das Fett wird durch andere Fette wie SFK, Mobil, Krupp usw. ersetzt, damit die Leistung und die Nutzungsbedingungen des Lagers zu optimieren sind.
Beschichtungsoptimierung: Andere Beschichtungen wie Verzinkung oder Vernickelung werden angeboten, damit die Korrosions- und Verschleißfestigkeit zu verbessern und die Lebensdauer in rauen Umgebungen zu verlängern sind.
Prozessoptimierung: Wir optimieren den Lagerproduktionsprozess, erweitern den Betriebstemperaturbereich des Lagers und verbessern die Genauigkeit und Stabilität des Lagers.
Mehr Anpassungsmöglichkeiten: QIBR kann die Lagerstruktur gemäß den Zeichnungen oder Ausrüstungsanforderungen der Kunden optimieren, um den Ausrüstungsbedarf zu decken.
Qualitätskontrolle der QIBR - XSI 14 0944 N Drehverbindung
Maßmessung: Wir verwenden eine Vielzahl professioneller Präzisionsinstrumente, um mehrere Abmessungen des Lagers mit der höchsten Genauigkeit von bis zu 0,01 mm zu messen.
Rotationsgenauigkeit: Wir verwenden eine Messuhr, um kleine Fehler oder Abweichungen auf der Lageroberfläche mit Messgenauigkeit von bis zu 0,01 mm zu messen.
Härtemessung: Wir verwenden einen Leeb-Härteprüfer, um die Härte der Lageroberfläche mit Messgenauigkeit von ±6HLD zu messen.
Metallografische Analyse: Wir verwenden ein professionelles metallografisches Mikroskop, um die interne metallografische Struktur des Metalls zu analysieren.
Geometrische Toleranz: Wir verwenden ein Rundheitsmessgerät, um die Lagergeometrie und die relative Position zu messen.
Geräuschüberwachung: Wir verwenden ein Vibrationsmessgerät, um die Vibrationen während des Betriebs zu überwachen und Geräuschdaten zu erhalten.
Merkmale und Vorteile

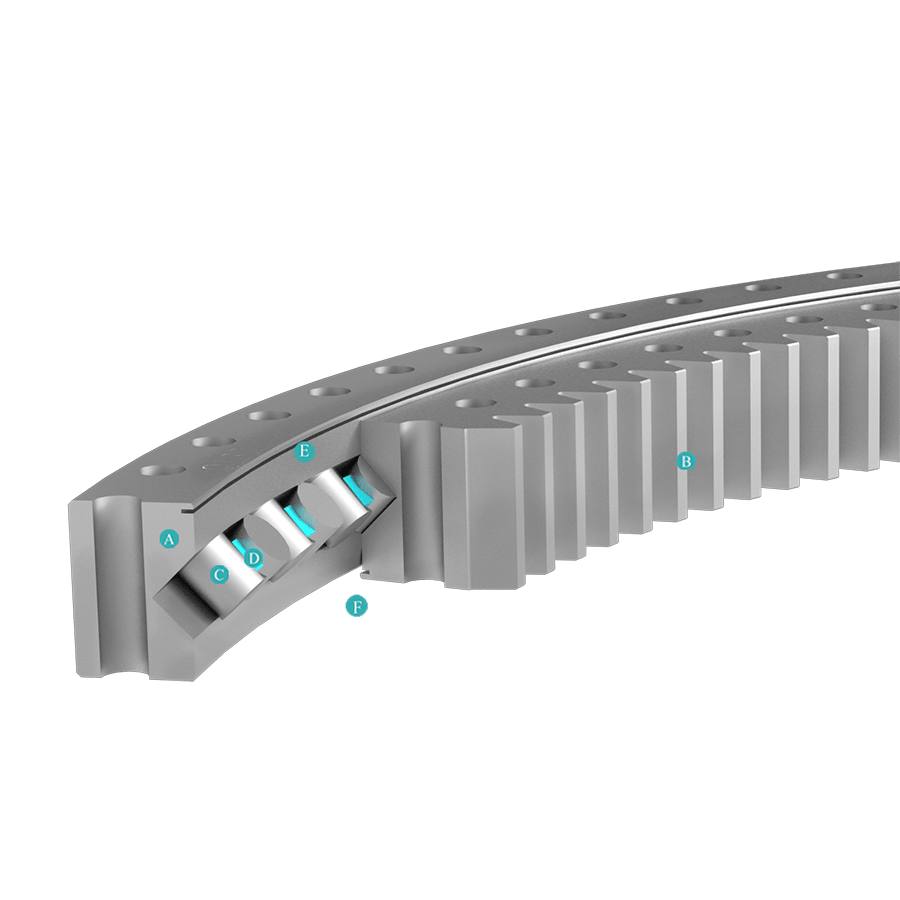

Die Drehverbindung besteht aus fünf wesentlichen Komponenten: dem Innenring, der sich dreht, dem Außenring, der stationär bleibt, Wälzkörpern, die die Bewegung erleichtern, Abstandsscheiben für gleichmäßige Verteilung und Dichtungen, die vor Verunreinigungen schützen und die Schmierung aufrechterhalten.
