XSA
Die am häufigsten verwendeten Materialien und optionalen Referenzen der QIBR Kreuzzylinderrollen-Drehverbindung der Serie XSA in kommerziellen Anwendungen:
Die QIBR Kreuzzylinderrollen-Drehverbindung der Serie XSA hat Schulter im Innenring, die die Montage und Ausrichtung des Lagers erleichtert, die Anforderungen an die Montagegenauigkeit reduziert und die Montageeffizienz erhöht. Außenverzahnung kann direkt mit dem Antriebssystem zusammenwirken, was die mechanischen Antriebe erleichtert.
QIBR Kreuzzylinderrollen-Drehverbindungen der Serie XSA werden in der Regel aus 42CrMo und 50Mn hergestellt, die gute Verschleißfestigkeit und Festigkeit aufweisen und für Anwendungen mit hoher Belastung geeignet sind.
Die QIBR Kreuzzylinderrollen-Drehverbindung der Serie XSA kann aus Edelstahl wie 440C hergestellt werden, der ausgezeichnete Korrosionsbeständigkeit aufweist und den Auswirkungen von Feuchtigkeit, Chemikalien und anderen korrosiven Umgebungen standhält, wodurch die Lebensdauer des Lagers verlängert wird.
Die Wahl des Materials für die QIBR Kreuzzylinderrollen-Drehverbindung der Serie XSA hängt von den spezifischen Anwendungsanforderungen ab, einschließlich Faktoren wie Belastung, Festigkeit und Umgebungsbedingungen, um die Leistung und Lebensdauer des Lagers während des Einsatzes sicherzustellen.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Inner diameter
120mm-8000mm
Outer diameter
280mm-8000mm
Weight
20kg-8000kg
Structures
Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung
Brand
QIBR/OEM/Neutral
Package
Standard-Exportverpackung
Material
42CrMo, 50Mn oder Edelstahl
Applications
Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen

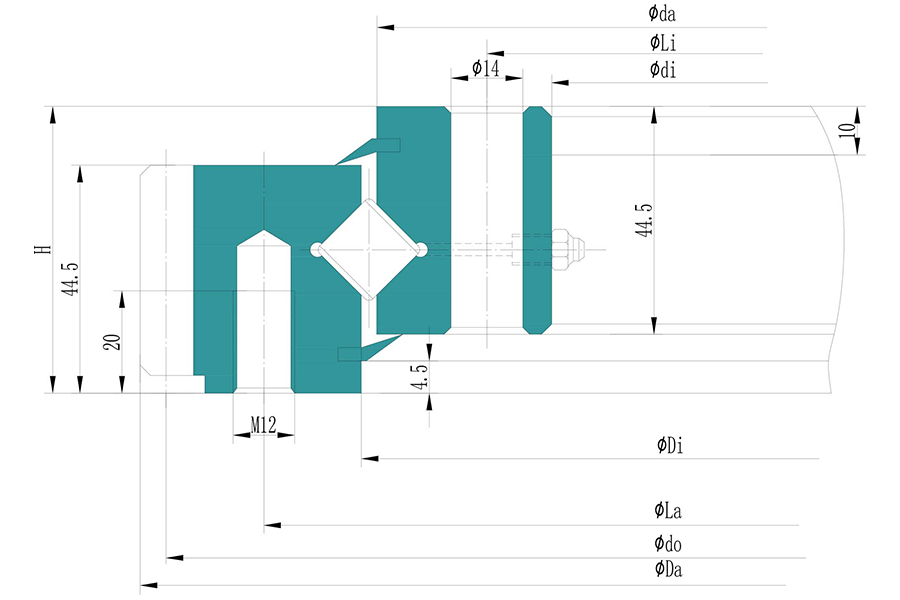

| Nr. | Produkt | Produktnummer | Äußerer Bolzenumfangsdurchmesser (La) | Außendurchmesser am Innenring (da) | Verzahnungstyp | Innendurchmesser am Außenring (Di) | Außendurchmesser (Da) | Innendurchmesser (di) |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
XSA 14 0414 N | 455 mm | 413 mm | Außenverzahnung | 417 mm | 503.3 mm | 344 mm |
| 2 |
|
XSA 14 0544 N | 585 mm | 543 mm | Außenverzahnung | 547 mm | 640.3 mm | 474 mm |
| 3 |
|
XSA 14 0644 N | 685 mm | 643 mm | Außenverzahnung | 647 mm | 742.3 mm | 574 mm |
| 4 |
|
XSA 14 0744 N | 785 mm | 743 mm | Außenverzahnung | 747 mm | 838.1 mm | 674 mm |
| 5 |
|
XSA 14 0844 N | 885 mm | 843 mm | Außenverzahnung | 847 mm | 950.1 mm | 774 mm |
| 6 |
|
XSA 14 0944 N | 985 mm | 943 mm | Außenverzahnung | 947 mm | 1046.1 mm | 874 mm |
| 7 |
|
XSA 14 1094 N | 1135 mm | 1093 mm | Außenverzahnung | 1097 mm | 1198.1 mm | 1024 mm |
Merkmale und Vorteile der QIBR Kreuzzylinderrollen-Drehverbindung der Serie XSA
Die QIBR Kreuzzylinderrollen-Drehverbindung der Serie XSA hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:
1. QIBR Kreuzzylinderrollen-Drehverbindung XSA-Serie hat hohe Tragfähigkeit
Die QIBR Kreuzzylinderrollen-Drehverbindung XSA-Serie kann radiale und axiale Lasten in mehrere Richtungen gleichzeitig tragen und ist für die Aufnahme schwerer Lasten und Stoßbelastungen geeignet.
2. Die QIBR Kreuzzylinderrollen-Drehverbindung der Serie XSA zeichnet sich durch gute Stabilität und lange Lebensdauer aus
QIBR Kreuzzylinderrollen-Drehverbindungen der Serie XSA weisen wegen der hohen Fertigungspräzision und des geringen Montagespiels hohe Betriebsstabilität auf, wodurch Vibrationen und Geräusche reduziert, die Laufruhe und Zuverlässigkeit verbessert und somit die Lebensdauer des Lagers verlängert werden.
3. Kundenspezifische Dienstleistungen für die QIBR Kreuzzylinderrollen-Drehverbindung der Serie XSA
Die QIBR Kreuzzylinderrollen-Drehverbindung der Serie XSA kann an die spezifischen Anforderungen der Lager angepasst werden und erfüllt die besonderen Anforderungen und Betriebsbedingungen verschiedener Branchen.
4. Die QIBR-Kreuzzylinderrollen-Drehverbindung der Serie XSA hat hohe Übertragungseffizienz
Die QIBR-Kreuzzylinderrollen-Drehverbindung der Serie XSA hat Außenverzahnung, die eine direkte Verbindung zum Zahnradantriebssystem ermöglicht und so hohe Übertragungseffizienz erreicht. Dadurch wird der Bedarf an zusätzlichen Übertragungskomponenten wie Ketten oder Riemen reduziert, was den mechanischen Verschleiß und den Wartungsaufwand verringert.
Leistungsverbesserung und Lösungen der QIBR Kreuzzylinderrollen-Drehverbindung der Serie XSA
1. Verbesserung der Lagermaterialeigenschaften
Die Kreuzzylinderrollen-Drehverbindung der Serie XSA kann aus Edelstahl wie 440C hergestellt werden, der ausgezeichnete Korrosionsbeständigkeit aufweist und den Auswirkungen von Feuchtigkeit, Chemikalien und anderen korrosiven Umgebungen standhält, wodurch die Lebensdauer des Lagers verlängert wird.
2. Verbesserung der Drehgenauigkeit der Lager
Die QIBR Kreuzzylinderrollen-Drehverbindungen der Serie XSA werden mit fortschrittlichen Verarbeitungsgeräten und Techniken wie Bearbeitungszentren und Präzisionswärmebehandlung hergestellt, um die geometrische Genauigkeit der Innen- und Außenringe zu verbessern und Bearbeitungsfehler zu reduzieren, wodurch die Drehgenauigkeit und Stabilität der Lager verbessert wird.
3. Reduzierung des Bedarfs an Wartung und Austausch
Die QIBR Kreuzzylinderrollen-Drehverbindung der Serie XSA ist mit Dichtung und Schmierlöchern ausgestattet. Die Dichtung kann das Eindringen von Verunreinigungen in das Lager verhindern und das Austreten von Fett reduzieren. Die Schmierlöcher erleichtern das Einfüllen von Fett, verlängern die Lebensdauer und senken die Wartungs- und Austauschkosten.
4. Individuelles Design
Bei QIBR Kreuzzylinderrollen-Drehverbindung der Serie XSA können individuelle Größenlösungen zur Erfüllung der speziellen Anwendungen angeboten werden. Dies bereichert nicht nur die Standards von Lagern, sondern bietet Herstellern auch eine effektive Anleitung, um den individuellen Bedürfnissen der Anwender gerecht zu werden.
Kurz gesagt, durch die Optimierung von Maßnahmen wie Materialien, Fertigungsgenauigkeit und individuellem Design kann die Leistung der QIBR Kreuzzylinderrollen-Drehverbindung der Serie XSA erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.
Hauptanwendungsbereiche der QIBR Kreuzzylinderrollen-Drehverbindung der Serie XSA
Werkzeugmaschine
QIBR Kreuzzylinderrollen-Drehverbindungen der Serie XSA sorgen für hochpräzise Rotationsstabilität in den Drehtischsystemen von CNC-Werkzeugmaschinen.
Medizinische Geräte
Die QIBR-Kreuzzylinderrollen-Drehverbindungen der Serie XSA werden in bildgebenden Geräten wie CT-Scannern und OP-Tischen eingesetzt, um einen reibungslosen Betrieb und hochpräzise Positionierung zu gewährleisten.
Schwere Ausrüstung
QIBR Kreuzzylinderrollen-Drehverbindungen der Serie XSA bieten große Unterstützung und Kippfestigkeit in Bergbaumaschinen, Kränen und Baumaschinen.
Schifffahrt und Offshore
QIBR Kreuzzylinderrollen-Drehverbindungen der Serie XSA werden in rotierenden Geräten auf Schiffen und Offshore-Plattformen eingesetzt und halten Belastungen in rauen Umgebungen stand.
