XR
Die am häufigsten verwendeten Materialien und optionalen Referenzen der QIBR Kreuzzylinderrollen-Drehverbindung der Serie XR in kommerziellen Anwendungen:
Die QIBR Kreuzzylinderrollen-Drehverbindung der XR Serie ist in drei Ausführungen erhältlich: ohne Verzahnung, mit Innenverzahnung und mit Außenverzahnung. Die Rollen sind im Verhältnis 1:1 gekreuzt angeordnet und können gleichzeitig axiale Kräfte, Kippmomente und große radiale Kräfte aufnehmen. Sie hat hohe statische Tragfähigkeit.
QIBR Kreuzzylinderrollen-Drehverbindungen der Serie XR werden in der Regel aus 42CrMo und 50Mn hergestellt, die gute Verschleißfestigkeit und Festigkeit aufweisen und für Anwendungen mit hoher Belastung geeignet sind.
Die Wahl des Materials für die QIBR Kreuzzylinderrollen-Drehverbindung der Serie XR hängt von den spezifischen Anwendungsanforderungen ab, einschließlich Faktoren wie Belastung, Festigkeit und Umgebungsbedingungen, um die Leistung und Lebensdauer des Lagers während des Einsatzes sicherzustellen.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh
Inner diameter
120mm-8000mm
Outer diameter
280mm-8000mm
Weight
20kg-8000kg
Structures
Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung
Brand
QIBR/OEM/Neutral
Package
Standard-Exportverpackung
Material
42CrMo, 50Mn oder Edelstahl
Applications
Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen
| Nr. | Produkt | Produktnummer | Verzahnungstyp | Höhe des Innenrings (Hi) | Außendurchmesser (Do) | Gesamthöhe (H) | Höhe des Außenrings (Ho) | Innendurchmesser (di) |
|---|---|---|---|---|---|---|---|---|
| 1 |
|
Q16318001 | Keine Verzahnung | 1.181 inch | 11.811 inch | 1.417 inch | 1.181 inch | 5.512 inch |
| 2 |
|
Q16319001 | Keine Verzahnung | 1.850 inch | 15.886 inch | 2.165 inch | 1.772 inch | 9.055 inch |
| 3 |
|
Q16320001 | Keine Verzahnung | 2.244 inch | 27.362 inch | 3.031 inch | 2.520 inch | 18.779 inch |
| 4 |
|
Q16321001 | Keine Verzahnung | 2.863 inch | 35.312 inch | 2.953 inch | 2.863 inch | 26.625 inch |
| 5 |
|
Q16322001 | Keine Verzahnung | 3.880 inch | 46.250 inch | 4.250 inch | 3.880 inch | 34.250 inch |
| 6 |
|
Q16323001 | Keine Verzahnung | 3.430 inch | 56.380 inch | 3.820 inch | 3.470 inch | 46.770 inch |
| 7 |
|
Q16324001 | Keine Verzahnung | 3.250 inch | 85.000 inch | 3.750 inch | 3.250 inch | 74.000 inch |
| 8 |
|
Q16325001 | Keine Verzahnung | 3.500 inch | 95.000 inch | 4.000 inch | 3.500 inch | 82.000 inch |
| 9 |
|
Q16326001 | Keine Verzahnung | 7.087 inch | 131.890 inch | 7.874 inch | 6.496 inch | |
| 10 |
|
Q16327001 | Keine Verzahnung | 6.654 inch | 158.661 inch | 8.819 inch | 6.654 inch | 140.945 inch |
| 11 |
|
Q16328001 | Innenverzahnung | 2.000 inch | 26.700 inch | 2.500 inch | 2.000 inch | 18.667 inch |
| 12 |
|
Q16329001 | Innenverzahnung | 3.380 inch | 36.000 inch | 3.880 inch | 3.380 inch | 24.160 inch |
| 13 |
|
Q16330001 | Innenverzahnung | 4.000 inch | 41.500 inch | 4.190 inch | 3.370 inch | 30.320 inch |
| 14 |
|

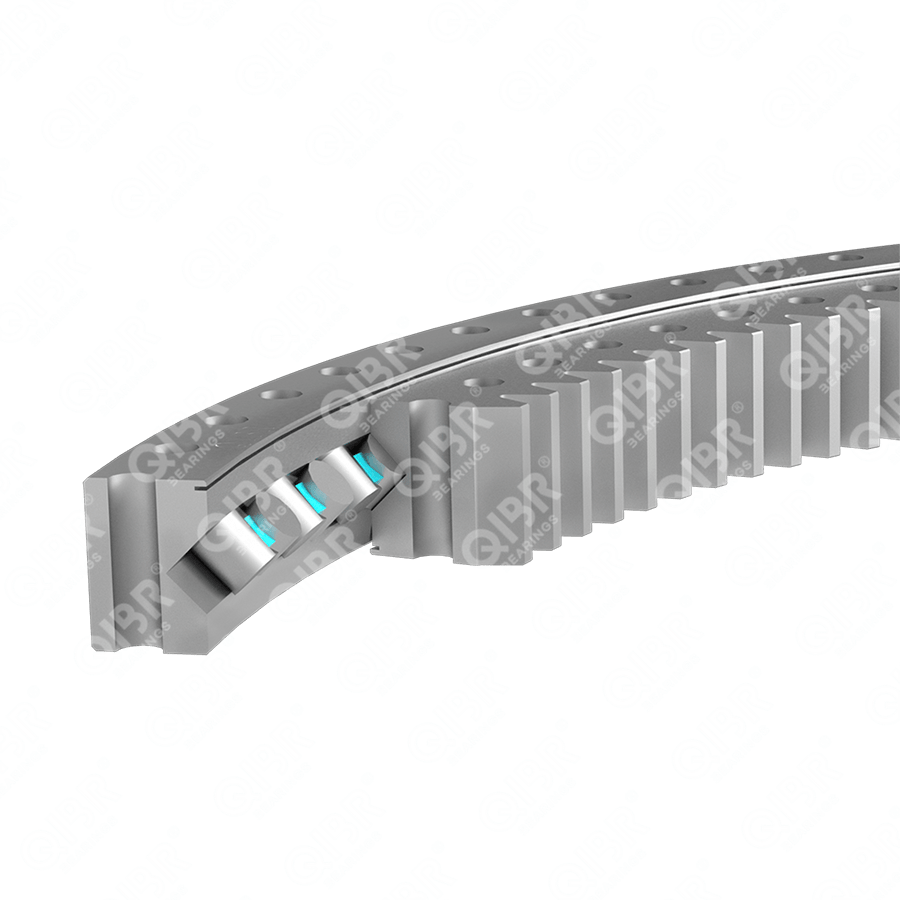

Q16331001 | Innenverzahnung | 2.950 inch | 41.970 inch | 3.350 inch | 2.560 inch | |
| 15 |
|
Q16332001 | Innenverzahnung | 4.130 inch | 54.740 inch | 4.500 inch | 3.750 inch | 44.400 inch |
| 16 |
|
Q16333001 | Innenverzahnung | 4.921 inch | 78.819 inch | 5.906 inch | 4.921 inch | 62.913 inch |
| 17 |
|
Q16334001 | Innenverzahnung | 5.500 inch | 114.000 inch | 6.000 inch | 5.500 inch | 95.000 inch |
| 18 |
|
Q16335001 | Innenverzahnung | 6.299 inch | 121.496 inch | 6.772 inch | 6.299 inch | 97.717 inch |
| 19 |
|
Q16336001 | Innenverzahnung | 5.500 inch | 142.000 inch | 6.000 inch | 5.500 inch | 123.200 inch |
| 20 |
|
Q16337001 | Außenverzahnung | 1.850 inch | 16.000 inch | 2.170 inch | 1.770 inch | 9.190 inch |
| 21 |
|
Q16338001 | Außenverzahnung | 2.500 inch | 23.333 inch | 2.750 inch | 2.500 inch | 13.750 inch |
| 22 |
|
Q16339001 | Außenverzahnung | 2.240 inch | 27.362 inch | 3.030 inch | 2.520 inch | 18.780 inch |
| 23 |
|
Q16340001 | Außenverzahnung | 1.752 inch | 33.627 inch | 2.205 inch | 1.752 inch | 26.535 inch |
| 24 |
|
Q16341001 | Außenverzahnung | 3.880 inch | 36.333 inch | 4.690 inch | 4.310 inch | 24.500 inch |
| 25 |
|
Q16342001 | Außenverzahnung | 3.470 inch | 45.050 inch | 3.930 inch | 3.360 inch | 34.180 inch |
| 26 |
|
Q16343001 | Außenverzahnung | 3.500 inch | 51.040 inch | 4.000 inch | 3.500 inch | 40.000 inch |
| 27 |
|
Q16344001 | Außenverzahnung | 4.409 inch | 63.150 inch | 5.118 inch | 4.409 inch | |
| 28 |
|
Q16345001 | Außenverzahnung | 4.330 inch | 70.510 inch | 5.040 inch | 4.330 inch | |
| 29 |
|
Q16346001 | Außenverzahnung | 2.800 inch | 85.866 inch | 3.300 inch | 2.800 inch | 75.250 inch |
| 30 |
|
Q16347001 | Außenverzahnung | 4.000 inch | 100.667 inch | 6.500 inch | 6.500 inch | 84.000 inch |
| 31 |
|
Q16348001 | Außenverzahnung | 5.748 inch | 159.843 inch | 6.142 inch | 5.748 inch | 141.732 inch |
| 32 |
|
Q16393001 | Außenverzahnung | 6.024 inch | 209.843 inch | 7.047 inch | 6.417 inch | 188.583 inch |
Merkmale und Vorteile der QIBR Kreuzzylinderrollen-Drehverbindung der Serie XR
Die QIBR Kreuzzylinderrollen-Drehverbindung der Serie XR hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:
1. QIBR Kreuzzylinderrollen-Drehverbindung XR-Serie hat hohe Tragfähigkeit
Die QIBR Kreuzzylinderrollen-Drehverbindung XR-Serie kann radiale und axiale Lasten in mehrere Richtungen gleichzeitig tragen und ist für die Aufnahme schwerer Lasten und Stoßbelastungen geeignet.
2. Die QIBR Kreuzzylinderrollen-Drehverbindung der Serie XR zeichnet sich durch gute Stabilität und lange Lebensdauer aus
QIBR Kreuzzylinderrollen-Drehverbindungen der Serie XR weisen wegen der hohen Fertigungspräzision und des geringen Montagespiels hohe Betriebsstabilität auf, wodurch Vibrationen und Geräusche reduziert, die Laufruhe und Zuverlässigkeit verbessert und somit die Lebensdauer des Lagers verlängert werden.
3. QIBR Kreuzzylinderrollen-Drehverbindungen der Serie XR haben hohe Steifigkeit
Die Rollen der QIBR Kreuzzylinderrollen-Drehverbindungen der Serie XR kommen in direkten Kontakt mit den Laufbahnen der Innen- und Außenringe. Daher kann das Lager die Verformungen und Verschiebungen besser widerstehen und so behält hohe Steifigkeit bei. Hohe Steifigkeit bedeutet, dass das Lager seine Geometrie und Funktion unter hohen Belastungen besser beibehalten kann.
4. Kundenspezifische Dienstleistungen für die QIBR Kreuzzylinderrollen-Drehverbindung der Serie XR
Die QIBR Kreuzzylinderrollen-Drehverbindung der Serie XR kann an die spezifischen Anforderungen der Lager angepasst werden und erfüllt die besonderen Anforderungen und Betriebsbedingungen verschiedener Branchen.
Leistungsverbesserung und Lösungen der QIBR Kreuzzylinderrollen-Drehverbindung der Serie XR
1. Verbesserung der Lagermaterialeigenschaften
Die Kreuzzylinderrollen-Drehverbindung der Serie XR kann mit Hochtemperaturdichtungen und anderen Materialien ausgestattet werden, um die Tragfähigkeit und Lebensdauer des Lagers zu verbessern.
2. Verbesserung der Drehgenauigkeit der Lager
Die QIBR Kreuzzylinderrollen-Drehverbindungen der Serie XR werden mit fortschrittlichen Verarbeitungsgeräten und Techniken wie Bearbeitungszentren und Präzisionswärmebehandlung hergestellt, um die geometrische Genauigkeit der Innen- und Außenringe zu verbessern und Bearbeitungsfehler zu reduzieren, wodurch die Drehgenauigkeit und Stabilität der Lager verbessert wird.
3. Reduzierung des Bedarfs an Wartung und Austausch
Die QIBR Kreuzzylinderrollen-Drehverbindung der Serie XR ist mit Dichtung und Schmierlöchern ausgestattet. Die Dichtung kann das Eindringen von Verunreinigungen in das Lager verhindern und das Austreten von Fett reduzieren. Die Schmierlöcher erleichtern das Einfüllen von Fett, verlängern die Lebensdauer und senken die Wartungs- und Austauschkosten.
4. Individuelles Design
Bei QIBR Kreuzzylinderrollen-Drehverbindung der Serie XR können individuelle Größenlösungen zur Erfüllung der speziellen Anwendungen angeboten werden. Dies bereichert nicht nur die Standards von Lagern, sondern bietet Herstellern auch eine effektive Anleitung, um den individuellen Bedürfnissen der Anwender gerecht zu werden.
Kurz gesagt, durch die Optimierung von Maßnahmen wie Materialien, Fertigungsgenauigkeit und individuellem Design kann die Leistung der QIBR Kreuzzylinderrollen-Drehverbindung der Serie XR erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.
Hauptanwendungsbereiche der QIBR Kreuzzylinderrollen-Drehverbindung der Serie XR
Werkzeugmaschinen: Die QIBR-Kreuzzylinderrollen-Drehverbindungen der Serie XR gewährleisten hochpräzise Rotationsstabilität in den Drehtischsystemen von CNC-Werkzeugmaschinen.
Medizinische Geräte: Die QIBR-Kreuzzylinderrollen-Drehverbindungen der Serie XR werden in bildgebenden Geräten wie CT-Scannern und OP-Tischen eingesetzt, um einen reibungslosen Betrieb und hochpräzise Positionierung zu gewährleisten.
Schwere Ausrüstung: QIBR Kreuzzylinderrollen-Drehverbindungen der Serie XR bieten große Unterstützung und Kippfestigkeit in Bergbaumaschinen, Kränen und Baumaschinen.
Radarsystem: QIBR Kreuzzylinderrollen-Drehverbindungen der Serie XR können ausreichende Steifigkeit, Stabilität und präzise Rotation für den Drehteller des Radars bieten.
