RD 800

Die am häufigsten verwendeten Materialien und optionalen Referenzen der QIBR Kreuzzylinderrollen-Drehverbindung der Serie RD 800 in kommerziellen Anwendungen:

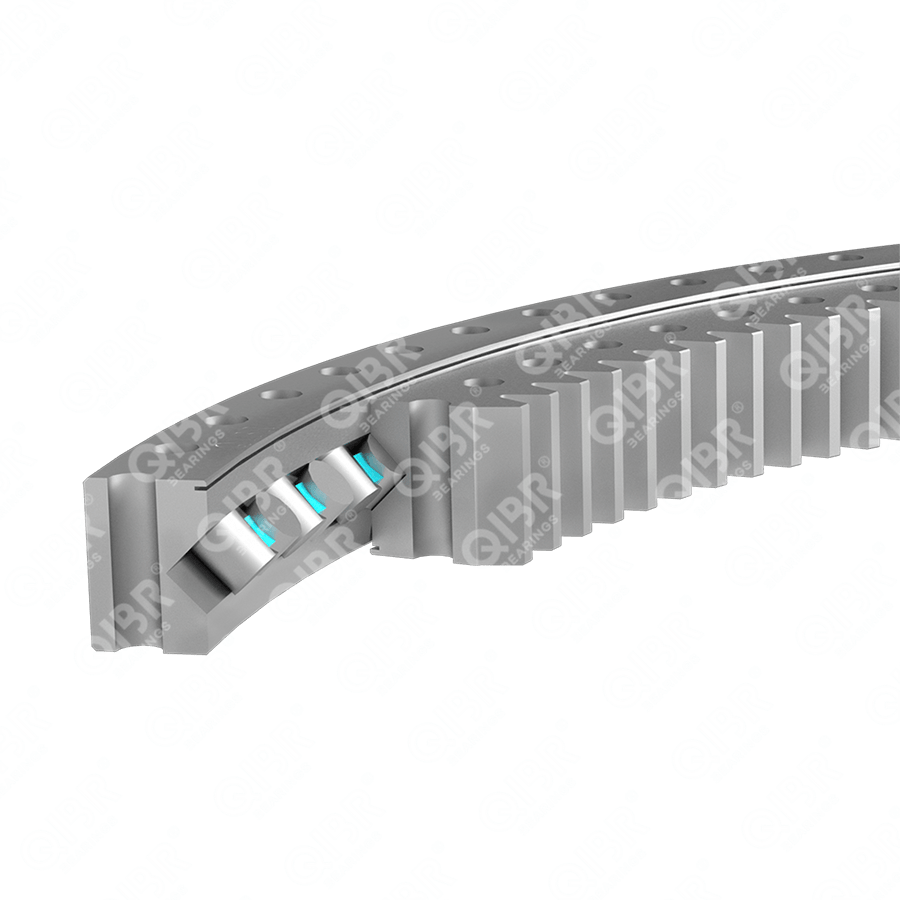

QIBR Kreuzzylinderrollen-Drehverbindung der Serie RD 800 ist ein spezieller Rollenlagertyp, bei dem die Rollen in einer 90-Grad-Kreuzanordnung angeordnet sind, normalerweise abwechselnd zwischen den Innen- und Außenringen des Lagers. Jede Rolle kreuzt die benachbarte Rolle. Daher kann das Lager gleichzeitig axiale, radiale und geneigte Lasten aufnehmen, wodurch die Tragfähigkeit erhöht wird. Die RD 800 Serie hat drei Ausführungen: ohne Verzahnung, mit Außenverzahnung und mit Innenverzahnung, die sich an unterschiedliche Rotationsanforderungen anpassen können.

QIBR Kreuzzylinderrollen-Drehverbindungen der Serie RD 800 werden in der Regel aus 42CrMo und 50Mn hergestellt, die gute Verschleißfestigkeit und Festigkeit aufweisen und für Anwendungen mit hoher Belastung geeignet sind.

Die Wahl des Materials für die QIBR Kreuzzylinderrollen-Drehverbindung der Serie RD 800 hängt von den spezifischen Anwendungsanforderungen ab, einschließlich Faktoren wie Belastung, Festigkeit und Umgebungsbedingungen, um die Leistung und Lebensdauer des Lagers während des Einsatzes sicherzustellen.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN/VDEh,DIN/VDEh

Inner diameter

120mm-8000mm

Outer diameter

280mm-8000mm

Weight

20kg-8000kg

Structures

Außenring, Innenring, Abstandsscheibe, Wälzkörper, Dichtung

Brand

QIBR/OEM/Neutral

Package

Standard-Exportverpackung

Material

42CrMo, 50Mn, oder Edelstahl

Applications

Hebemaschinen, Baumaschinen, Materialtransportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Instrumente, Schiffe und Kriegsschiffe, Radar, Windturbinen

Auswahl des QIBR-Modells

Filter

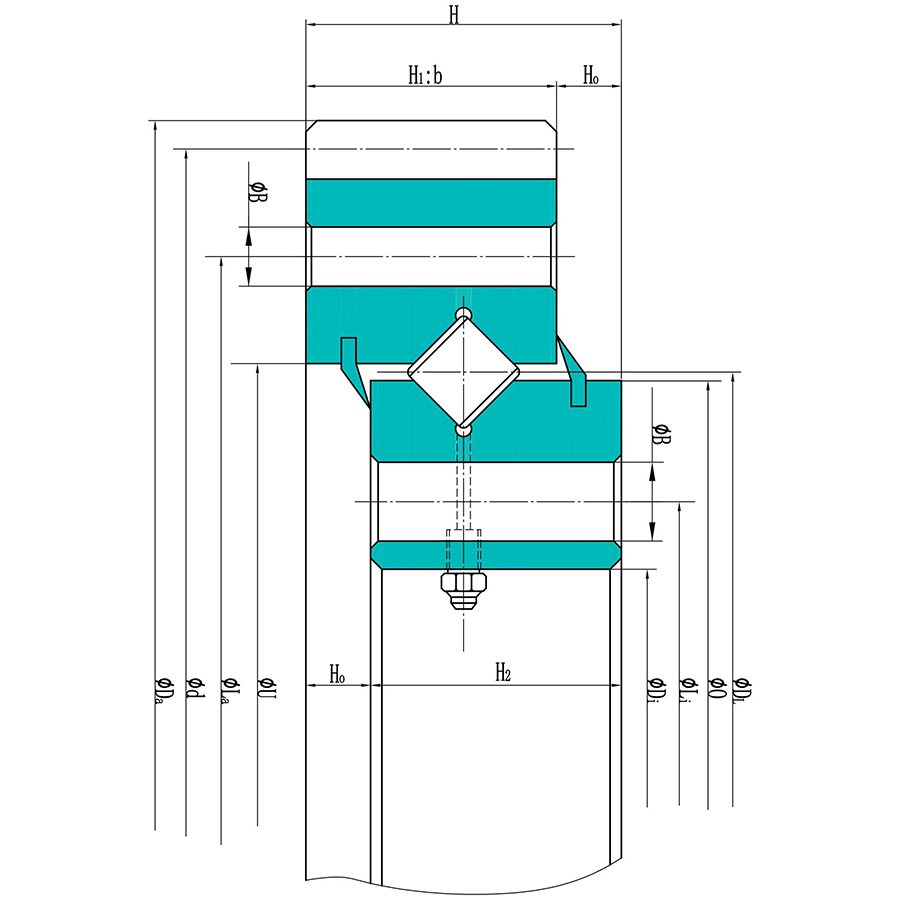

Äußerer Bolzenumfangsdurchmesser (La)

Verzahnungstyp

Innendurchmesser (Di)

Außendurchmesser (Da)

Gesamthöhe (H)

Gewicht

Nr.	Produktnummer	Äußerer Bolzenumfangsdurchmesser (La)	Verzahnungstyp	Innendurchmesser (Di)	Außendurchmesser (Da)	Gesamthöhe (H)	Gewicht
1	161.16.0400.890.11.1503	448 mm	Außenverzahnung	325 mm	495.2 mm	55 mm	33 kg
2	161.16.0400.891.21.1503	448 mm	Außenverzahnung	325 mm	495.2 mm	55 mm	33 kg
3	161.16.0450.890.11.1503	500 mm	Außenverzahnung	369 mm	554.2 mm	55 mm	41 kg
4	161.16.0450.891.21.1503	500 mm	Außenverzahnung	369 mm	554.2 mm	55 mm	41 kg
5	161.16.0560.890.11.1503	610 mm	Außenverzahnung	479 mm	664.2 mm	55 mm	50 kg
6	161.16.0560.891.21.1503	610 mm	Außenverzahnung	479 mm	664.2 mm	55 mm	50 kg
7	161.16.0630.890.11.1503	682 mm	Außenverzahnung	543 mm	742.8 mm	55 mm	61 kg
8	161.16.0630.891.21.1503	682 mm	Außenverzahnung	543 mm	742.8 mm	55 mm	61 kg
9	162.16.0400.890.11.1503	448 mm	Innenverzahnung	304 mm	475 mm	55 mm	31 kg
10	162.16.0400.891.21.1503	448 mm	Innenverzahnung	304 mm	475 mm	55 mm	31 kg
11	162.16.0450.890.11.1503	500 mm	Innenverzahnung	345 mm	531 mm	55 mm	40 kg
12	162.16.0450.891.21.1503	500 mm	Innenverzahnung	345 mm	531 mm	55 mm	40 kg
13	162.16.0560.890.11.1503	610 mm	Innenverzahnung	455 mm	641 mm	55 mm	49 kg
14	162.16.0560.891.21.1503	610 mm	Innenverzahnung	455 mm	641 mm	55 mm	49 kg
15	162.16.0630.890.11.1503	682 mm	Innenverzahnung	516 mm	717 mm	55 mm	59 kg
16	162.16.0630.891.21.1503	682 mm	Innenverzahnung	516 mm	717 mm	55 mm	59 kg
17	161.20.0450.890.11.1503	505 mm	Außenverzahnung	364 mm	562.8 mm	62 mm	49 kg
18	161.20.0450.891.21.1503	505 mm	Außenverzahnung	364 mm	562.8 mm	62 mm	49 kg
19	161.20.0560.890.11.1503	615 mm	Außenverzahnung	474 mm	676.8 mm	62 mm	62 kg
20	161.20.0560.891.21.1503	615 mm	Außenverzahnung	474 mm	676.8 mm	62 mm	62 kg
21	161.20.0630.890.11.1503	687 mm	Außenverzahnung	538 mm	758.4 mm	62 mm	76 kg
22	161.20.0630.891.21.1503	687 mm	Außenverzahnung	538 mm	758.4 mm	62 mm	76 kg
23	161.20.0710.890.11.1503	767 mm	Außenverzahnung	618 mm	838.4 mm	62 mm	85 kg
24	161.20.0710.891.21.1503	767 mm	Außenverzahnung	618 mm	838.4 mm	62 mm	85 kg
25	162.20.0450.890.11.1503	505 mm	Innenverzahnung	336 mm	536 mm	62 mm	48 kg
26	162.20.0450.891.21.1503	505 mm	Innenverzahnung	336 mm	536 mm	62 mm	48 kg
27	162.20.0560.890.11.1503	615 mm	Innenverzahnung	444 mm	646 mm	62 mm	60 kg
28	162.20.0560.891.21.1503	615 mm	Innenverzahnung	444 mm	646 mm	62 mm	60 kg
29	162.20.0630.890.11.1503	687 mm	Innenverzahnung	496 mm	722 mm	62 mm	75 kg
30	162.20.0630.891.21.1503	687 mm	Innenverzahnung	496 mm	722 mm	62 mm	75 kg
31	162.20.0710.890.11.1503	767 mm	Innenverzahnung	576 mm	802 mm	62 mm	84 kg
32	162.20.0710.891.21.1503	767 mm	Innenverzahnung	576 mm	802 mm	62 mm	84 kg
33	161.25.0764.890.11.1503	830 mm	Außenverzahnung	662 mm	892.8 mm	73 mm	116 kg
34	161.25.0764.891.21.1503	830 mm	Außenverzahnung	662 mm	892.8 mm	73 mm	116 kg
35	161.25.0886.890.11.1503	952 mm	Außenverzahnung	784 mm	1030.4 mm	73 mm	144 kg
36	161.25.0886.891.21.1503	952 mm	Außenverzahnung	784 mm	1030.4 mm	73 mm	144 kg
37	161.25.0980.890.11.1503	1046 mm	Außenverzahnung	878 mm	1118.4 mm	73 mm	155 kg
38	161.25.0980.891.21.1503	1046 mm	Außenverzahnung	878 mm	1118.4 mm	73 mm	155 kg
39	161.25.1077.890.11.1503	1143 mm	Außenverzahnung	975 mm	1228.4 mm	73 mm	178 kg
40	161.25.1077.891.21.1503	1143 mm	Außenverzahnung	975 mm	1228.4 mm	73 mm	178 kg
41	162.25.0764.890.11.1503	830 mm	Innenverzahnung	636 mm	866 mm	73 mm	113 kg
42	162.25.0764.891.21.1503	830 mm	Innenverzahnung	636 mm	866 mm	73 mm
43	162.25.0886.890.11.1503	952 mm	Innenverzahnung	744 mm	988 mm	73 mm	138 kg
44	162.25.0886.891.21.1503	952 mm	Innenverzahnung	744 mm	988 mm	73 mm	138 kg
45	162.25.0980.890.11.1503	1046 mm	Innenverzahnung	840 mm	1082 mm	73 mm	152 kg
46	162.25.0980.891.21.1503	1046 mm	Innenverzahnung	840 mm	1082 mm	73 mm	152 kg
47	162.25.1077.890.11.1503	1143 mm	Innenverzahnung	920 mm	1179 mm	73 mm	177 kg
48	162.25.1077.891.21.1503	1143 mm	Innenverzahnung	920 mm	1179 mm	73 mm	177 kg
49	161.25.1120.890.11.1503	1188 mm	Außenverzahnung	1008 mm	1278.6 mm	73 mm	195 kg
50	161.25.1120.891.21.1503	1188 mm	Außenverzahnung	1008 mm	1278.6 mm	73 mm	195 kg
51	161.25.1180.890.11.1503	1248 mm	Außenverzahnung	1068 mm	1338.6 mm	73 mm	206 kg
52	161.25.1180.891.21.1503	1248 mm	Außenverzahnung	1068 mm	1338.6 mm	73 mm	206 kg
53	161.25.1250.890.11.1503	1318 mm	Außenverzahnung	1138 mm	1408.6 mm	73 mm	216 kg
54	161.25.1250.891.21.1503	1318 mm	Außenverzahnung	1138 mm	1408.6 mm	73 mm	216 kg
55	161.25.1320.890.11.1503	1388 mm	Außenverzahnung	1208 mm	1497.6 mm	73 mm	247 kg
56	161.25.1320.891.21.1503	1388 mm	Außenverzahnung	1208 mm	1497.6 mm	73 mm	247 kg
57	162.25.1120.890.11.1503	1188 mm	Innenverzahnung	960 mm	1232 mm	73 mm	192 kg
58	162.25.1120.891.21.1503	1188 mm	Innenverzahnung	960 mm	1232 mm	73 mm	192 kg
59	162.25.1180.890.11.1503	1248 mm	Innenverzahnung	1020 mm	1292 mm	73 mm	202 kg
60	162.25.1180.891.21.1503	1248 mm	Innenverzahnung	1020 mm	1292 mm	73 mm	202 kg
61	162.25.1250.890.11.1503	1318 mm	Innenverzahnung	1090 mm	1362 mm	73 mm	213 kg
62	162.25.1250.891.21.1503	1318 mm	Innenverzahnung	1090 mm	1362 mm	73 mm	213 kg
63	162.25.1320.890.11.1503	1388 mm	Innenverzahnung	1140 mm	1432 mm	73 mm	240 kg
64	162.25.1320.891.21.1503	1388 mm	Innenverzahnung	1140 mm	1432 mm	73 mm	240 kg
65	161.28.1400.890.11.1503	1482 mm	Außenverzahnung	1266 mm	1593.6 mm	80 mm	332 kg
66	161.28.1400.891.21.1503	1482 mm	Außenverzahnung	1266 mm	1593.6 mm	80 mm	332 kg
67	161.28.1500.890.11.1503	1582 mm	Außenverzahnung	1366 mm	1689.6 mm	80 mm	349 kg
68	161.28.1500.891.21.1503	1582 mm	Außenverzahnung	1366 mm	1689.6 mm	80 mm	349 kg
69	161.28.1600.890.11.1503	1682 mm	Außenverzahnung	1466 mm	1803.2 mm	80 mm	388 kg
70	161.28.1600.891.21.1503	1682 mm	Außenverzahnung	1466 mm	1803.2 mm	80 mm	388 kg
71	161.28.1700.890.11.1503	1782 mm	Außenverzahnung	1566 mm	1915.2 mm	80 mm	431 kg
72	161.28.1700.891.21.1503	1782 mm	Außenverzahnung	1566 mm	1915.2 mm	80 mm	431 kg
73	162.28.1400.890.11.1503	1482 mm	Innenverzahnung	1200 mm	1534 mm	80 mm	330 kg
74	162.28.1400.891.21.1503	1482 mm	Innenverzahnung	1200 mm	1534 mm	80 mm	330 kg
75	162.28.1500.890.11.1503	1582 mm	Innenverzahnung	1308 mm	1634 mm	80 mm	343 kg
76	162.28.1500.891.21.1503	1582 mm	Innenverzahnung	1308 mm	1634 mm	80 mm	343 kg
77	162.28.1600.890.11.1503	1682 mm	Innenverzahnung	1386 mm	1734 mm	80 mm	391 kg
78	162.28.1600.891.21.1503	1682 mm	Innenverzahnung	1386 mm	1734 mm	80 mm	391 kg
79	162.28.1700.890.11.1503	1782 mm	Innenverzahnung	1498 mm	1834 mm	80 mm	398 kg
80	162.28.1700.891.21.1503	1782 mm	Innenverzahnung	1498 mm	1834 mm	80 mm	398 kg
81	161.36.1700.890.11.1503	1805 mm	Außenverzahnung	1529 mm	1943.2 mm	100 mm	653kg
82	161.36.1700.891.41.1503	1805 mm	Außenverzahnung	1529 mm	1943.2 mm	100 mm	653 kg
83	161.36.1800.890.11.1503	1905 mm	Außenverzahnung	1629 mm	2041.2 mm	100 mm	685 kg
84	161.36.1800.891.41.1503	1905 mm	Außenverzahnung	1629 mm	2041.2 mm	100 mm	685 kg
85	161.36.1900.890.11.1503	2005 mm	Außenverzahnung	1729 mm	2139.2 mm	100 mm	721 kg
86	161.36.1900.891.41.1503	2005 mm	Außenverzahnung	1729 mm	2139.2 mm	100 mm	721 kg
87	161.36.2000.890.11.1503	2105 mm	Außenverzahnung	1829 mm	2237.2 mm	100 mm	749 kg
88	161.36.2000.891.41.1503	2105 mm	Außenverzahnung	1829 mm	2237.2 mm	100 mm	749 kg
89	162.36.1700.890.11.1503	1805 mm	Innenverzahnung	1456 mm	1871 mm	100 mm	636 kg
90	162.36.1700.891.41.1503	1805 mm	Innenverzahnung	1456 mm	1871 mm	100 mm	636 kg
91	162.36.1800.890.11.1503	1905 mm	Innenverzahnung	1554 mm	1971 mm	100 mm	675 kg
92	162.36.1800.891.41.1503	1905 mm	Innenverzahnung	1554 mm	1971 mm	100 mm	675 kg
93	162.36.1900.890.11.1503	2005 mm	Innenverzahnung	1652 mm	2071 mm	100 mm	720 kg
94	162.36.1900.891.41.1503	2005 mm	Innenverzahnung	1652 mm	2071 mm	100 mm	720 kg
95	162.36.2000.890.11.1503	2105 mm	Innenverzahnung	1764 mm	2171 mm	100 mm	731 kg
96	162.36.2000.891.41.1503	2105 mm	Innenverzahnung	1764 mm	2171 mm	100 mm	731 kg
97	161.40.2000.890.11.1503	2110 mm	Außenverzahnung	1824 mm	2252.8 mm	108 mm	848 kg
98	161.40.2000.891.41.1503	2110 mm	Außenverzahnung	1824 mm	2252.8 mm	108 mm	848 kg
99	161.40.2128.890.11.1503	2238 mm	Außenverzahnung	1952 mm	2380.8 mm	108 mm	896 kg
100	161.40.2128.891.41.1503	2238 mm	Außenverzahnung	1952 mm	2380.8 mm	108 mm	896 kg

Merkmale und Vorteile der QIBR Kreuzzylinderrollen-Drehverbindung der Serie RD 800

Die QIBR Kreuzzylinderrollen-Drehverbindung der Serie RD 800 hat viele bedeutende Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen:

1. QIBR Kreuzzylinderrollen-Drehverbindung RD 800-Serie hat hohe Präzision und Steifigkeit

Bei QIBR Kreuzzylinderrollen-Drehverbindung der RD 800 Serie sind die Steifigkeit und Tragfähigkeit durch die gekreuzte Anordnung der Rollen sehr hoch, wodurch sie sich besonders für Anwendungen eignen, die hohe Präzision und geringe Reibung erfordern.

2. Die QIBR Kreuzzylinderrollen-Drehverbindung der Serie RD 800 zeichnet sich durch gute Stabilität und lange Lebensdauer aus

QIBR Kreuzzylinderrollen-Drehverbindungen der Serie RD 800 weisen wegen der hohen Fertigungspräzision und des geringen Montagespiels hohe Betriebsstabilität auf, wodurch Vibrationen und Geräusche reduziert, die Laufruhe und Zuverlässigkeit verbessert und somit die Lebensdauer des Lagers verlängert werden.

3. Kundenspezifische Dienstleistungen für die QIBR Kreuzzylinderrollen-Drehverbindung der Serie RD 800

Die QIBR Kreuzzylinderrollen-Drehverbindung der Serie RD 800 kann an die spezifischen Anforderungen der Lager angepasst werden und erfüllt die besonderen Anforderungen und Betriebsbedingungen verschiedener Branchen.

Leistungsverbesserung und Lösungen der QIBR Kreuzzylinderrollen-Drehverbindung der Serie RD 800

1. Verbesserung der Lagermaterialeigenschaften

Die Kreuzzylinderrollen-Drehverbindung der Serie RD 800 wird Hochleistungswerkstoffe verwendet, die die Tragfähigkeit und Haltbarkeit von Kreuzrollenlagern erheblich verbessern können.

2. Optimiertes Design

Die QIBR Kreuzzylinderrollen-Drehverbindung der Serie RD 800 reduziert die Reibung und verbessert die Kontaktsteifigkeit durch Optimierung der Form und Anordnung der Rollen. So können beispielsweise Durchmesser und Länge der Rollen je nach Anwendungsanforderungen angepasst werden, wodurch der Rollwiderstand reduziert und der Reibungskoeffizient gesenkt wird. Reduzierte Spalten und Abstände: Die Spalten zwischen den Rollen und dem Käfig im Lager können kleiner gestaltet werden, wodurch Vibrationen und Instabilität im „Leerlauf“ reduziert und somit die Gesamtbewegungsgenauigkeit verbessert werden. Verbund-Laufbahn: In einigen Anwendungen mit hohen Präzisionsanforderungen kann die Verwendung von Verbundwerkstoffen oder speziell strukturierten Laufbahnen die Tragfähigkeit und Präzision weiter verbessern und Gleiten und Reibung reduzieren.

3. Reduzierung des Bedarfs an Wartung und Austausch

Die QIBR Kreuzzylinderrollen-Drehverbindung der Serie RD 800 ist mit Dichtung und Schmierlöchern ausgestattet. Die Dichtung kann das Eindringen von Verunreinigungen in das Lager verhindern und das Austreten von Fett reduzieren. Die Schmierlöcher erleichtern das Einfüllen von Fett, verlängern die Lebensdauer und senken die Wartungs- und Austauschkosten.

4. Individuelles Design

Bei QIBR Kreuzzylinderrollen-Drehverbindung der Serie RD 800 können individuelle Größenlösungen zur Erfüllung der speziellen Anwendungen angeboten werden. Dies bereichert nicht nur die Standards von Lagern, sondern bietet Herstellern auch eine effektive Anleitung, um den individuellen Bedürfnissen der Anwender gerecht zu werden.

Kurz gesagt, durch die Optimierung von Maßnahmen wie Materialien, Fertigungsgenauigkeit und individuellem Design kann die Leistung der QIBR Kreuzzylinderrollen-Drehverbindung der Serie RD 800 erheblich verbessert werden, um den immer anspruchsvolleren Anwendungsanforderungen gerecht zu werden.

Hauptanwendungsbereiche der QIBR Kreuzzylinderrollen-Drehverbindung der Serie RD 800

Werkzeugmaschinen: Die QIBR-Kreuzzylinderrollen-Drehverbindungen der Serie RD 800 gewährleisten hochpräzise Rotationsstabilität in den Drehtischsystemen von CNC-Werkzeugmaschinen.

Medizinische Geräte: Die QIBR-Kreuzzylinderrollen-Drehverbindungen der Serie RD 800 werden in bildgebenden Geräten wie CT-Scannern und OP-Tischen eingesetzt, um einen reibungslosen Betrieb und hochpräzise Positionierung zu gewährleisten.

Schwere Ausrüstung: QIBR Kreuzzylinderrollen-Drehverbindungen der Serie RD 800 bieten große Unterstützung und Kippfestigkeit in Bergbaumaschinen, Kränen und Baumaschinen.

Schifffahrt und Offshore: QIBR Kreuzzylinderrollen-Drehverbindungen der Serie RD 800 werden in rotierenden Geräten auf Schiffen und Offshore-Plattformen eingesetzt und halten Belastungen in rauen Umgebungen stand.
