110.25.560

Außendurchmesser (D): 662 mm

Innendurchmesser (d): 458 mm

Gesamthöhe (H): 75 mm

Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

Außendurchmesser (D) : 662 mm

Innendurchmesser (d) : 458 mm

Gesamthöhe (H) : 75 mm

Durchmesser des Mittelkreises-Außenring (D1) : 626 mm

Durchmesser des Mittelkreises-Innenring (D2) : 494 mm

Durchmesser der Durchgangsbohrungen (dn1&dn2) : 18 mm

Durchmesser der Gewindebohrungen (dm1&dm2) : M16

Tiefe (L) : 32 mm

Anzahl der Löcher : 20

Anzahl der Schmierbohrungen : 4

Außendurchmesser des Innenrings (D3) : 558 mm

Innendurchmesser des Außenrings (d1) : 562 mm

Breite des Außenrings (H1) : 65 mm

Breitenunterschied am Boden (h) : 10 mm

Breite der Verzahnung (b) : N/A

Modul : N/A

Spitzendurchmesser (da) : N/A

Verzahnungstyp : Keine Verzahnung

Merkmale und Vorteile der 110.25.560 Drehverbindung

Kompaktes Design: Kompakte Struktur, kann in Umgebungen mit beengten Plätzen installiert und in vielen Bereichen verwendet werden.

Hohe Tragfähigkeit: Kann axiale, radiale und Kippmomente gleichzeitig aufnehmen und ist für Schwerlastanwendungen geeignet.

Überlegene Präzision: Erhält hohe Präzision während des Gebrauchs und reduziert Fehler beim Gerätebetrieb.

Hohe Temperatur- und Verschleißfestigkeit: Aus hochtemperaturbeständigem Lagerstahl mit guter Verschleißfestigkeit und Festigkeit.

Anwendung: Hebemaschinen, Maschinen für den Maschinenbau, Transportmaschinen, Bergbaumaschinen, metallurgische Maschinen, medizinische Geräte, Schiffe, Kriegsschiffe, Radar, Windkraftanlagen und andere Bereiche.

Optimierung der QIBR - 110.25.560 Drehverbindung

Fettaustausch: Das Fett wird durch andere Fette wie SFK, Mobil, Krupp usw. ersetzt, damit die Leistung und die Nutzungsbedingungen des Lagers zu optimieren sind.

Beschichtungsoptimierung: Andere Beschichtungen wie Verzinkung oder Vernickelung werden angeboten, damit die Korrosions- und Verschleißfestigkeit zu verbessern und die Lebensdauer in rauen Umgebungen zu verlängern sind.

Prozessoptimierung: Wir optimieren den Lagerproduktionsprozess, erweitern den Betriebstemperaturbereich des Lagers und verbessern die Genauigkeit und Stabilität des Lagers.

Mehr Anpassungsmöglichkeiten: QIBR kann die Lagerstruktur gemäß den Zeichnungen oder Ausrüstungsanforderungen der Kunden optimieren, um den Ausrüstungsbedarf zu decken.

Qualitätskontrolle der QIBR - 110.25.560 Drehverbindung

Maßmessung: Wir verwenden eine Vielzahl professioneller Präzisionsinstrumente, um mehrere Abmessungen des Lagers mit der höchsten Genauigkeit von bis zu 0,01 mm zu messen.

Rotationsgenauigkeit: Wir verwenden eine Messuhr, um kleine Fehler oder Abweichungen auf der Lageroberfläche mit Messgenauigkeit von bis zu 0,01 mm zu messen.

Härtemessung: Wir verwenden einen Leeb-Härteprüfer, um die Härte der Lageroberfläche mit Messgenauigkeit von ±6HLD zu messen.

Metallografische Analyse: Wir verwenden ein professionelles metallografisches Mikroskop, um die interne metallografische Struktur des Metalls zu analysieren.

Geometrische Toleranz: Wir verwenden ein Rundheitsmessgerät, um die Lagergeometrie und die relative Position zu messen.

Geräuschüberwachung: Wir verwenden ein Vibrationsmessgerät, um die Vibrationen während des Betriebs zu überwachen und Geräuschdaten zu erhalten.

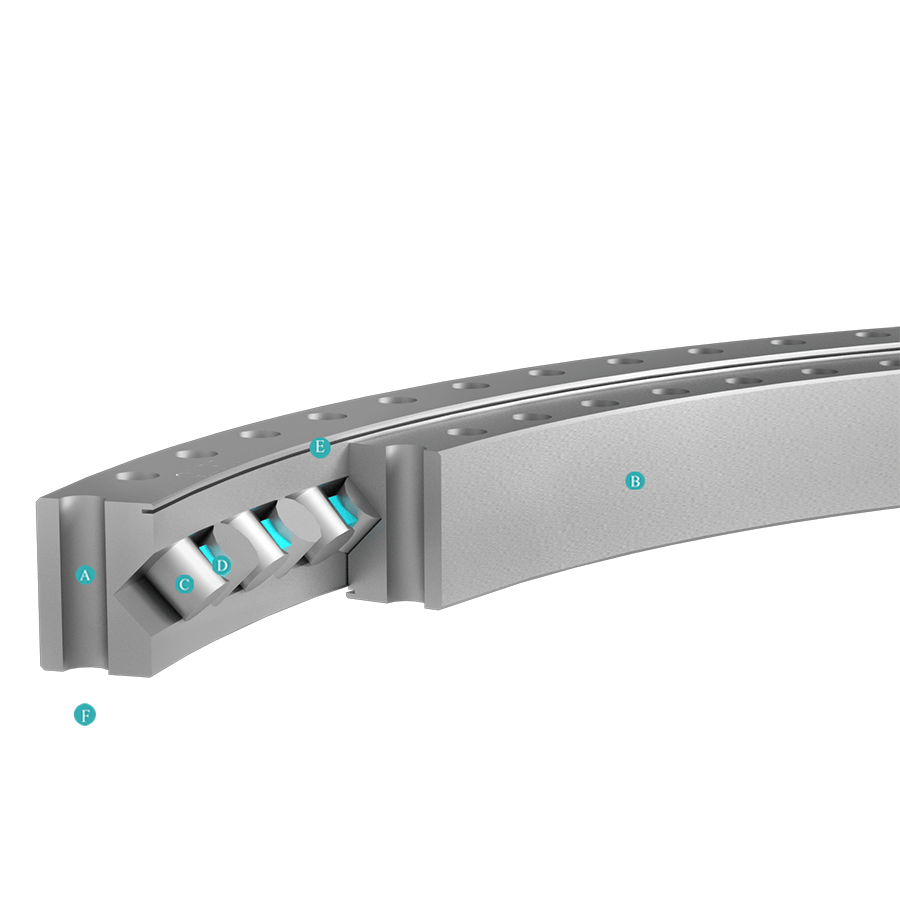

A: Außenring

Der Außenring verfügt über hervorragende mechanische Leistung mit hoher Festigkeit und Zähigkeit. Nach Abschreckung und Anlassen (Q+T) weist er hohe Ermüdungs- und Schlagfestigkeit sowie ausgezeichnete Schlagzähigkeit bei niedrigen Temperaturen auf.

B: Innenring

Der Innenring weist hervorragende mechanische Leistung mit hoher Festigkeit und Zähigkeit auf. Nach Abschreckung und Anlassen (Q+T) weist er hohe Ermüdungs- und Stoßfestigkeit sowie ausgezeichnete Schlagzähigkeit bei niedrigen Temperaturen auf.

C: Wälzkörper

Rollen und Kugeln sind beide Arten von Wälzkörpern, die die wichtigsten Komponenten von Drehlagern und die am häufigsten verwendeten Wälzkörper in der Lagerindustrie sind.

D: Abstandsscheibe

Sie befindet sich zwischen den Laufbahnen des Innen- und Außenrings sowie den Rollen/Kugeln des Lagers. Sie handelt sich um einen Isolierblock, der als Käfig dient.

E: Dichtung

Sie erfüllt zwei Aufgaben: Erstens verhindert sie den Verlust von Schmierfett oder -öl im Lager und sorgt so für ordnungsgemäße Schmierung. Zweitens schützt sie das Lager vor Staub oder schädlichen Gasen von außen und verhindert so Schäden.

F: Schmierfett

Für reibungslosen Betrieb des Lagers muss Schmierfett oder -öl zwischen den Innen- und Außenringen des Lagers eingespritzt werden. Die Aufgabe von Schmierfett oder -öl besteht darin, den Reibungskoeffizienten und den Verschleiß zu reduzieren, die Lagerwärme und Reibungsverluste zu minimieren und die Lebensdauer des Lagers zu verlängern.
