Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.
Standard-Sicherungsringe
Teile in Lagern mechanischer Geräte
Anwendung: Anwendungen in allen Industriezweigen sowie im Maschinen-, Instrumenten- und Fahrzeugbau.
Alternative Marken: CIRTEQ
Unterreihe:
Standard-Sicherungsringe
Spezifikationen:
Nennmaß (d1): 3 mm–1000 mm
Dicke der Ringe (D): 0,40 mm–9,00 mm
Gewicht: 0,000017 kg–8,130 kg

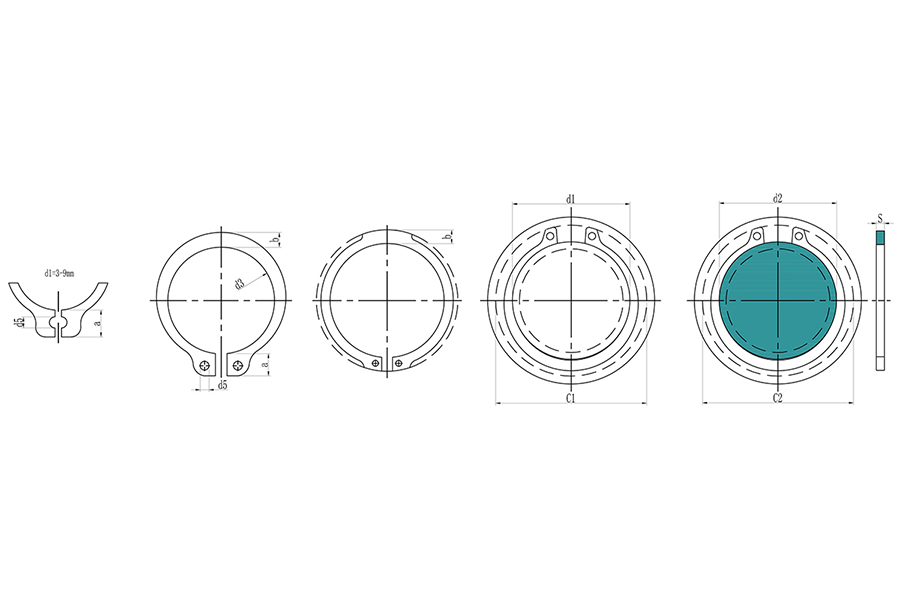

| Nr. | Produkt | Produktnummer | Wellendurchmesser | Dicke (T) | Dickentoleranz | Gewicht | Laschenhöhe (a) |
|---|---|---|---|---|---|---|---|
| 1 |
|
DIN 471 D1400 A3 | 3 mm | 0.4 mm | 0 to -0.05 mm | 0.017 g | 1.9 mm |
| 2 |
|
DIN 471 D1400 A4 | 4 mm | 0.4 mm | 0 to -0.05 mm | 0.022 g | 2.2 mm |
| 3 |
|
DIN 471 D1400 A5 | 5 mm | 0.60 mm | 0 to -0.05 mm | 0.066 g | 2.5 mm |
| 4 |
|
DIN 471 D1400 A6 | 6 mm | 0.70 mm | 0 to -0.05 mm | 0.084 g | 2.7 mm |
| 5 |
|
DIN 471 D1400 A7 | 7 mm | 0.80 mm | 0 to -0.05 mm | 0.121 g | 3.1 mm |
| 6 |
|
DIN 471 D1400 A8 | 8 mm | 0.80 mm | 0 to -0.05 mm | 0.158 g | 3.2 mm |
| 7 |
|
DIN 471 D1400 A9 | 9 mm | 1.00 mm | 0 to -0.06 mm | 0.300 g | 3.3 mm |
| 8 |
|
DIN 471 D1400 A10 | 10 mm | 1.00 mm | 0 to -0.06 mm | 0.340 g | 3.3 mm |
| 9 |
|
DIN 471 D1400 A11 | 11 mm | 1.00 mm | 0 to -0.06 mm | 0.410 g | 3.3 mm |
| 10 |
|
DIN 471 D1400 A12 | 12 mm | 1.00 mm | 0 to -0.06 mm | 0.500 g | 3.3 mm |
| 11 |
|
DIN 471 D1400 A13 | 13 mm | 1.00 mm | 0 to -0.06 mm | 0.530 g | 3.4 mm |
| 12 |
|
DIN 471 D1400 A14 | 14 mm | 1.00 mm | 0 to -0.06 mm | 0.640 g | 3.5 mm |
| 13 |
|
DIN 471 D1400 A15 | 15 mm | 1.00 mm | 0 to -0.06 mm | 0.670 g | 3.6 mm |
| 14 |
|
DIN 471 D1400 A16 | 16 mm | 1.00 mm | 0 to -0.06 mm | 0.700 g | 3.7 mm |
| 15 |
|
DIN 471 D1400 A17 | 17 mm | 1.00 mm | 0 to -0.06 mm | 0.820 g | 3.8 mm |
| 16 |
|
DIN 471 D1400 A19 | 19 mm | 1.20 mm | 0 to -0.06 mm | 1.220 g | 3.9 mm |
| 17 |
|
DIN 471 D1400 A20 | 20 mm | 1.20 mm | 0 to -0.06 mm | 1.300 g | 4.0 mm |
| 18 |
|
DIN 471 D1400 A21 | 21 mm | 1.20 mm | 0 to -0.06 mm | 1.420 g | 4.1 mm |
| 19 |
|
DIN 471 D1400 A22 | 22 mm | 1.20 mm | 0 to -0.06 mm | 1.500 g | 4.2 mm |
| 20 |
|
DIN 471 D1400 A23 | 23 mm | 1.20 mm | 0 to -0.06 mm | 1.630 g | 4.3 mm |
| 21 |
|
DIN 471 D1400 A24 | 24 mm | 1.20 mm | 0 to -0.06 mm | 1.770 g | 4.4 mm |
| 22 |
|
DIN 471 D1400 A25 | 25 mm | 1.20 mm | 0 to -0.06 mm | 1.900 g | 4.4 mm |
| 23 |
|
DIN 471 D1400 A26 | 26 mm | 1.20 mm | 0 to -0.06 mm | 1.960 g | 4.5 mm |
| 24 |
|
DIN 471 D1400 A27 | 27 mm | 1.20 mm | 0 to -0.06 mm | 2.080 g | 4.6 mm |
| 25 |
|
DIN 471 D1400 A28 | 28 mm | 1.50 mm | 0 to -0.06 mm | 2.920 g | 4.7 mm |
| 26 |
|
DIN 471 D1400 A29 | 29 mm | 1.50 mm | 0 to -0.06 mm | 3.200 g | 4.8 mm |
| 27 |
|
DIN 471 D1400 A30 | 30 mm | 1.50 mm | 0 to -0.06 mm | 3.320 g | 5.0 mm |
| 28 |
|
DIN 471 D1400 A31 | 31 mm | 1.50 mm | 0 to -0.06 mm | 3.450 g | 5.1 mm |
| 29 |
|
DIN 471 D1400 A32 | 32 mm | 1.50 mm | 0 to -0.06 mm | 3.540 g | 5.2 mm |
| 30 |
|
DIN 471 D1400 A33 | 33 mm | 1.50 mm | 0 to -0.06 mm | 3.690 g | 5.2 mm |
| 31 |
|
DIN 471 D1400 A34 | 34 mm | 1.50 mm | 0 to -0.06 mm | 3.800 g | 5.4 mm |
| 32 |
|
DIN 471 D1400 A35 | 35 mm | 1.50 mm | 0 to -0.06 mm | 4.000 g | 5.6 mm |
| 33 |
|
DIN 471 D1400 A36 | 36 mm | 1.75 mm | 0 to -0.06 mm | 5.000 g | 5.6 mm |
| 34 |
|
DIN 471 D1400 A37 | 37 mm | 1.75 mm | 0 to -0.06 mm | 5.370 g | 5.7 mm |
| 35 |
|
DIN 471 D1400 A38 | 38 mm | 1.75 mm | 0 to -0.06 mm | 5.620 g | 5.8 mm |
| 36 |
|
DIN 471 D1400 A39 | 39 mm | 1.75 mm | 0 to -0.06 mm | 5.850 g | 5.9 mm |
| 37 |
|
DIN 471 D1400 A40 | 40 mm | 1.75 mm | 0 to -0.06 mm | 6.030 g | 6.0 mm |
| 38 |
|
DIN 471 D1400 A41 | 41 mm | 1.75 mm | 0 to -0.06 mm | 6.215 g | 6.2 mm |
| 39 |
|
DIN 471 D1400 A42 | 42 mm | 1.75 mm | 0 to -0.06 mm | 6.500 g | 6.5 mm |
| 40 |
|
DIN 471 D1400 A44 | 44 mm | 1.75 mm | 0 to -0.06 mm | 7.000 g | 6.6 mm |
| 41 |
|
DIN 471 D1400 A45 | 45 mm | 1.75 mm | 0 to -0.06 mm | 7.500 g | 6.7 mm |
| 42 |
|
DIN 471 D1400 A46 | 46 mm | 1.75 mm | 0 to -0.06 mm | 7.600 g | 6.7 mm |
| 43 |
|
DIN 471 D1400 A47 | 47 mm | 1.75 mm | 0 to -0.06 mm | 7.500 g | 6.8 mm |
| 44 |
|
DIN 471 D1400 A48 | 48 mm | 1.75 mm | 0 to -0.06 mm | 7.900 g | 6.9 mm |
| 45 |
|
DIN 471 D1400 A50 | 50 mm | 2.00 mm | 0 to -0.07 mm | 10.20 g | 6.9 mm |
| 46 |
|
DIN 471 D1400 A52 | 50 mm | 2.00 mm | 0 to -0.07 mm | 11.10 g | 7.0 mm |
| 47 |
|
DIN 471 D1400 A54 | 54 mm | 2.00 mm | 0 to -0.07 mm | 11.30 g | 7.1 mm |
| 48 |
|
DIN 471 D1400 A55 | 55 mm | 2.00 mm | 0 to -0.07 mm | 11.40 g | 7.2 mm |
| 49 |
|
DIN 471 D1400 A56 | 56 mm | 2.00 mm | 0 to -0.07 mm | 11.80 g | 7.3 mm |
| 50 |
|
DIN 471 D1400 A57 | 57 mm | 2.00 mm | 0 to -0.07 mm | 12.20 g | 7.3 mm |
| 51 |
|
DIN 471 D1400 A58 | 58 mm | 2.00 mm | 0 to -0.07 mm | 12.60 g | 7.3 mm |
| 52 |
|
DIN 471 D1400 A60 | 59 mm | 2.00 mm | 0 to -0.07 mm | 12.90 g | 7.4 mm |
| 53 |
|
DIN 471 D1400 A62 | 62 mm | 2.00 mm | 0 to -0.07 mm | 14.30 g | 7.5 mm |
| 54 |
|
DIN 471 D1400 A63 | 63 mm | 2.00 mm | 0 to -0.07 mm | 15.90 g | 7.6 mm |
| 55 |
|
DIN 471 D1400 A65 | 65 mm | 2.50 mm | 0 to -0.07 mm | 18.20 g | 7.8 mm |
| 56 |
|
DIN 471 D1400 A67 | 67 mm | 2.50 mm | 0 to -0.07 mm | 20.30 g | 7.9 mm |
| 57 |
|
DIN 471 D1400 A68 | 68 mm | 2.50 mm | 0 to -0.07 mm | 21.80 g | 8.0 mm |
| 58 |
|
DIN 471 D1400 A70 | 70 mm | 2.50 mm | 0 to -0.07 mm | 22.00 g | 8.1 mm |
| 59 |
|
DIN 471 D1400 A72 | 72 mm | 2.50 mm | 0 to -0.07 mm | 22.50 g | 8.2 mm |
| 60 |
|
DIN 471 D1400 A75 | 75 mm | 2.50 mm | 0 to -0.07 mm | 24.60 g | 8.4 mm |
| 61 |
|
DIN 471 D1400 A77 | 77 mm | 2.50 mm | 0 to -0.07 mm | 25.70 g | 8.5 mm |
| 62 |
|
DIN 471 D1400 A78 | 78 mm | 2.50 mm | 0 to -0.07 mm | 26.20 g | 8.6 mm |
| 63 |
|
DIN 471 D1400 A80 | 80 mm | 2.50 mm | 0 to -0.07 mm | 27.30 g | 8.6 mm |
| 64 |
|
DIN 471 D1400 A82 | 82 mm | 2.50 mm | 0 to -0.07 mm | 31.20 g | 8.7 mm |
| 65 |
|
DIN 471 D1400 A85 | 85 mm | 2.50 mm | 0 to -0.08 mm | 36.40 g | 8.7 mm |
| 66 |
|
DIN 471 D1400 A87 | 85 mm | 3.00 mm | 0 to -0.08 mm | 39.80 g | 8.8 mm |
| 67 |
|
DIN 471 D1400 A88 | 88 mm | 3.00 mm | 0 to -0.08 mm | 41.20 g | 8.8 mm |
| 68 |
|
DIN 471 D1400 A90 | 90 mm | 3.00 mm | 0 to -0.08 mm | 44.50 g | 8.8 mm |
| 69 |
|
DIN 471 D1400 A92 | 92 mm | 3.00 mm | 0 to -0.08 mm | 46.00 g | 9.0 mm |
| 70 |
|
DIN 471 D1400 A95 | 95 mm | 3.00 mm | 0 to -0.08 mm | 49.00 g | 9.4 mm |
| 71 |
|
DIN 471 D1400 A97 | 97 mm | 3.00 mm | 0 to -0.08 mm | 50.20 g | 9.4 mm |
| 72 |
|
DIN 471 D1400 A98 | 98 mm | 3.00 mm | 0 to -0.08 mm | 50.20 g | 9.4 mm |
| 73 |
|
DIN 471 D1400 A100 | 100 mm | 3.00 mm | 0 to -0.08 mm | 53.70 g | 9.6 mm |
| 74 |
|
DIN 471 D1400 A102 | 102 mm | 4.00 mm | 0 to -0.10 mm | 78.0 g | 9.7 mm |
| 75 |
|
DIN 471 D1400 A105 | 105 mm | 4.00 mm | 0 to -0.10 mm | 80.0 g | 9.9 mm |
| 76 |
|
DIN 471 D1400 A107 | 107 mm | 4.00 mm | 0 to -0.10 mm | 81.0 g | 10.0 mm |
| 77 |
|
DIN 471 D1400 A108 | 108 mm | 4.00 mm | 0 to -0.10 mm | 81.0 g | 10.0 mm |
| 78 |
|
DIN 471 D1400 A110 | 110 mm | 4.00 mm | 0 to -0.10 mm | 82.0 g | 10.1 mm |
| 79 |
|
DIN 471 D1400 A112 | 112 mm | 4.00 mm | 0 to -0.10 mm | 83.0 g | 10.3 mm |
| 80 |
|
DIN 471 D1400 A115 | 115 mm | 4.00 mm | 0 to -0.10 mm | 84.0 g | 10.6 mm |
| 81 |
|
DIN 471 D1400 A117 | 117 mm | 4.00 mm | 0 to -0.10 mm | 85.0 g | 10.8 mm |
| 82 |
|
DIN 471 D1400 A118 | 118 mm | 4.00 mm | 0 to -0.10 mm | 85.0 g | 10.8 mm |
Merkmale und Vorteile der QIBR Standard-Sicherungsringe
QIBR Standard-Sicherungsringe lösen eine Reihe von Schlüsselproblemen in verschiedenen Bereichen, hauptsächlich in den folgenden
1. Vereinfachte Montage
Einfache Installation: Er kann schnell in der entsprechenden Position auf der Welle oder in der Bohrung installiert werden. So wird die gesamte Montage vereinfacht.
Keine zusätzlichen Werkzeuge erforderlich: Die meisten Standard-Sicherungsringe können mit einfachen Werkzeugen (wie Zangen oder Spezialwerkzeugen) installiert und entfernt werden, was die Wartung und den Austausch erleichtert.
2. Effiziente Positionierungsfunktion
Aufrechterhaltung der Position von Teilen: Sicherungsringe begrenzen effektiv die axiale Bewegung von Teilen, stellen sicher, dass mechanische Komponenten in der richtigen Position sind und verhindern, dass Teile verrutschen oder herunterfallen.
3. Hohe Haltbarkeit
Verschleißfestigkeit: Da Sicherungsringe in der Regel aus hochfesten Materialien wie Kohlenstoffstahl, Edelstahl oder Federstahl hergestellt werden, weisen sie im Allgemeinen gute Verschleißfestigkeit auf und können der durch den langfristigen Einsatz verursachten Reibung standhalten.
Langfristige Nutzung: Die Standard-Sicherungsringe können in vielen mechanischen Geräten stabil funktionieren. Die Wartungs- und Austauscharbeiten werden reduziert.
4. Hohe Axialtragfähigkeit
Hohe Tragfähigkeit: Sicherungsringe, insbesondere solche aus Federstahl oder legiertem Stahl, können großen Axialkräften effektiv standhalten und eignen sich für Anwendungen mit hoher Last.
Gleichmäßige Druckverteilung: Durch die Sicherungsringe können der Druck gleichmäßig verteilt, die lokale Druckkonzentration reduziert und Schäden an anderen Komponenten verhindert werden.
Leistungsverbesserung und Lösungen für QIBR Standard-Sicherungsringe
1. Verringerung von Reibung und Verschleiß: Verwendung der reibungsarmen Materialien (wie hochfeste Legierungen, Keramikbeschichtungen usw.) kann den Verschleiß verringern und die Lebensdauer der Komponenten verlängern.
2. Verbesserung der Korrosionsbeständigkeit: Verbesserung der Oberflächenbeschichtung können die Sicherungsringe korrosionsbeständiger werden und die Auswirkungen von Umweltfaktoren (wie Feuchtigkeit, Salzwasser usw.) auf seine Leistung verringert werden.
3. Gewichtsreduziert: Durch die Optimierung des strukturellen Designs und die Verwendung leichter Materialien wird das Gewicht des Sicherungsrings selbst reduziert, wodurch die Effizienz des gesamten mechanischen Systems verbessert wird.
4. Hochleistungsmaterialien: Hochfeste, leichte Materialien reduzieren das Gewicht und die Reibung des Sicherungsrings.
5. Reduzierung von Vibrationen und Lärm: Vibrationen und Lärm werden durch Designverbesserungen und die Verwendung von vibrationsabsorbierenden Materialien reduziert.
Hauptanwendungsbereiche der QIBR Standard-Sicherungsringe
1. Mechanische Getriebesysteme
Standard-Sicherungsringe werden häufig zur Positionierung und Befestigung von Wellen in Komponenten wie Zahnrädern, Lagern und Kupplungen verwendet. Ihre Funktion besteht darin, dass sich diese Komponenten während des Betriebs aufgrund von Hochgeschwindigkeitsrotation oder Belastung nicht axial oder radial bewegen.
2. Automobilindustrie
In Antriebssystemen für Kraftfahrzeuge werden Standard-Sicherungsringe häufig in Teilen wie Differentialen, Getrieben und Antriebswellen verwendet. Sie helfen dabei, Wellen, Zahnräder und andere Komponenten zu befestigen.
3. Luft- und Raumfahrt
In der Luft- und Raumfahrtindustrie gewährleisten Standard-Sicherungsringe die Stabilität und präzise Positionierung von Teilen wie Flugzeugtriebwerken, Rotoren und Flugsteuerungssystemen. Aufgrund ihrer hohen Festigkeit und Temperaturbeständigkeit eignen sie sich für extreme Umgebungen.
4. Landmaschinen
In Landmaschinen werden häufig Standard-Sicherungsringe verwendet, damit rotierende Teile in landwirtschaftlichen Geräten wie Traktoren und Erntemaschinen stabil und zuverlässig arbeiten.
5. Haushaltsgeräteindustrie
In Haushaltsgeräten werden Standard-Sicherungsringe häufig verwendet für die Positionierung der Komponenten wie Elektromotoren und Lager und den stabilen Betrieb der internen Teile.
