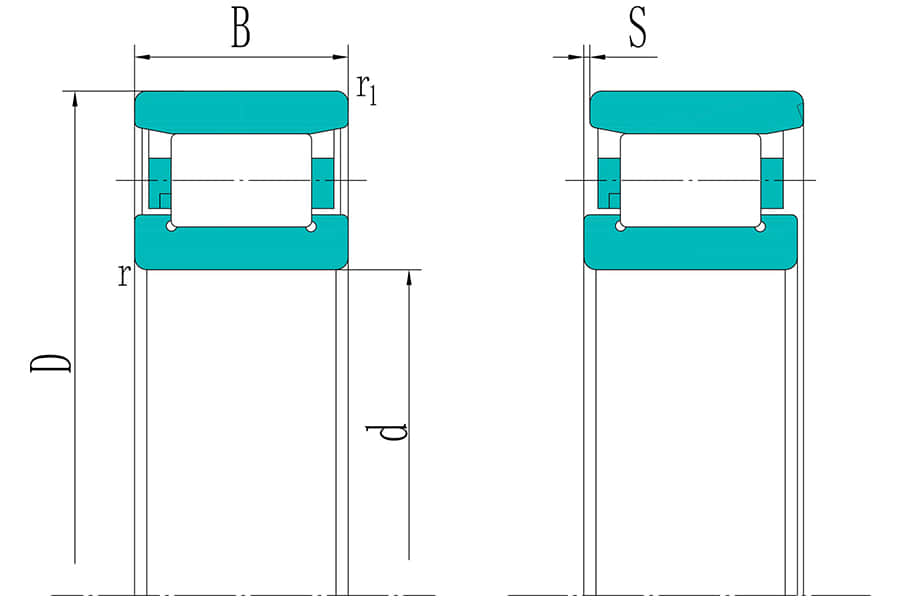

N1016BMR1
- Innendurchmesser (d)
- 80 mm
- Außendurchmesser (D)
- 125 mm
- Breite (B)
- 22 mm
Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.
Spezifikationen
Einreihige Zylinderrollenlager Seris - N1016BMR1
Beschreibung
Merkmale und Vorteile der N1016BMR1 Präzisions-Zylinderrollenlager
Hohe Präzision: Diese Lager bieten extrem hohe Präzision mit einer Genauigkeitsklasse von P4, wodurch sie für Anwendungen geeignet sind, die hohe Rotationsgenauigkeit erfordern.
Hohe Tragfähigkeit: Durch den Linienkontakt zwischen den Zylinderrollen und den Laufbahnen können sie große radiale Belastungen tragen.
Geringe Reibung: Der Linienkontakt zwischen den Rollen und den Laufbahnen führt zur geringen Reibung, wodurch die mechanische Effizienz verbessert wird.
Bewegliche Eigenschaften: Zwischen den Rollen und den Laufbahnen ohne Flansche gibt es keine Zwangskraft, sodass die Änderungen der Länge während der Drehbewegung ausgeglichen werden können, wodurch sie sich als Loslager eignen.
Anwendung: Wird häufig in der Werkzeugmaschinenherstellung, in Präzisionsbearbeitungsgeräten, Schwermaschinen, Hochgeschwindigkeitsmaschinen, in der Luft- und Raumfahrt, in Forschungs- und Versuchsgeräten und in anderen Bereichen verwendet.
Optimierung der QIBR - N1016BMR1 Präzisions-Zylinderrollenlager
Leistungsstarke Materialien: Je nach Kundenanforderungen können verschiedene Materialien wie 100Cr6, GCr15, 20CrMo, AISI 52100 usw. angeboten werden.
Käfigmaterial: Das Käfigmaterial kann je nach Kundenbedarf ausgewählt werden, darunter Stahl, Messing, Nylon, Polyamid, PEEK und PPS.
Schmiermittel: Geeignete Schmiermittel wie SKF LGHP 2, RENOLIT LX EP 2, Shell Gadus S2 V100 2 usw. können je nach Betriebsbedingungen und spezifischen Teilen des Lagers ausgewählt werden.
Weitere Anpassungsmöglichkeiten: QIBR kann Lager entsprechend den Betriebsbedingungen und Anforderungen des Kunden entwerfen und optimieren.
Qualitätskontrolle der QIBR - N1016BMR1 Präzisions-Zylinderrollenlager
Maßmessung: Es werden verschiedene hochpräzise Instrumente verwendet, um mehrere Abmessungen des Lagers mit einer Genauigkeit von bis zu 0,001 mm zu messen.
Rotationsgenauigkeit: Eine Messuhr misst geringfügige Oberflächenfehler oder -abweichungen mit einer Messgenauigkeit von bis zu 0,001 mm.
Härtemessung: Die Oberflächenhärte wird mit einem Härteprüfer mit einer Genauigkeit von ±0,5 HRC gemessen.
Metallografische Analyse: Die innere metallografische Struktur des Metalls wird mit einem professionellen metallografischen Mikroskop analysiert.
Geometrische Toleranz: Ein Konturmessgerät wird verwendet, um die geometrische Form und die relative Position des Lagers zu messen.
Geräuschüberwachung: Vibrationsdaten werden durch Überwachung der Vibrationen während des Betriebs mit einem Vibrationsmesser gewonnen.
Rohstoffkontrolle: Stahl und Teile werden von nach ISO 14001 zertifizierten Lieferanten bezogen, um die Produktstabilität zu gewährleisten und gleichzeitig nachhaltige Entwicklung zu fördern.
Merkmale und Vorteile
Das einreihige Zylinderrollenlager ist ein gängiges Wälzlager, das in Bereichen wie Industriemaschinen und Automobilen weit verwendet ist. Seine Hauptstruktur umfasst den Innenring, den Außenring, die Zylinderrolle und den Halter. Die Rolle steht in Kontakt mit der Rollenbahn, die großen radialen Belastungen mit hoher Steifigkeit und Präzision standhalten kann. Aufgrund der großen Kontaktfläche, der geringen Reibung und der hohen Übertragungseffizienz eignen sie sich für den Betrieb bei hohen Drehzahlen und unter schweren Lasten. Sie halten keinen signifikanten axialen Belastungen stand und werden in der Regel zusammen mit anderen Lagertypen verwendet. Regelmäßige Schmierung und Wartung können ihre Lebensdauer verlängern und den stabilen Betrieb der Geräte gewährleisten.
