MDK&MBF
Die am häufigsten verwendeten Materialien und Optionen für die Kugelgewindetriebe der Serie MDK&MBF in kommerziellen Anwendungen sind wie folgt:
Die Kugelgewindetriebe der Serie MDK&MBF bestehen aus Kugeln, Gewindespindel und Kugelmuttern. Die Kugeln rollen in den Gewindenuten, um effiziente Bewegungsübertragung zu erreichen. Da die Arbeitsumgebung von Kugelgewindetrieben üblicherweise rau ist, muss das Material eine gewisse Festigkeit, Härte, Verschleißfestigkeit und Korrosionsbeständigkeit aufweisen. Im Folgenden sind gängige Materialien der Kugelgewindetriebe aufgeführt:
- Spindelwelle: Es wird GCr15 verwendet, der hohe Härte, hohe Festigkeit und gute Verschleißfestigkeit aufweist.
- Kugel: Es wird GCr15 verwendet, der hohe Härte, hohe Festigkeit und gute Verschleißfestigkeit aufweist.
- Mutter: Es wird 40Cr verwendet, der durch Wärmebehandlung hohe Festigkeit und Härte erreichen kann und für Anwendungen mit hoher Belastung geeignet ist.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh
Screw shaft outer diameter (d)
4mm-14mm
Lead (Ph)
1-5mm
Ball center-to-center diameter (dp)
4.15mm-14.75mm
Material
Kohlenstoffstahl, Lagerstahl, Edelstahl
Brand
QIBR/OEM/Neutral
Package
QIBR/Standard-Industrieverpackung/OEM
Applications
Werkzeugmaschinen, Industriemaschinen, Präzisionsinstrumente, Halbleiter, Transportsysteme, Luft- und Raumfahrt

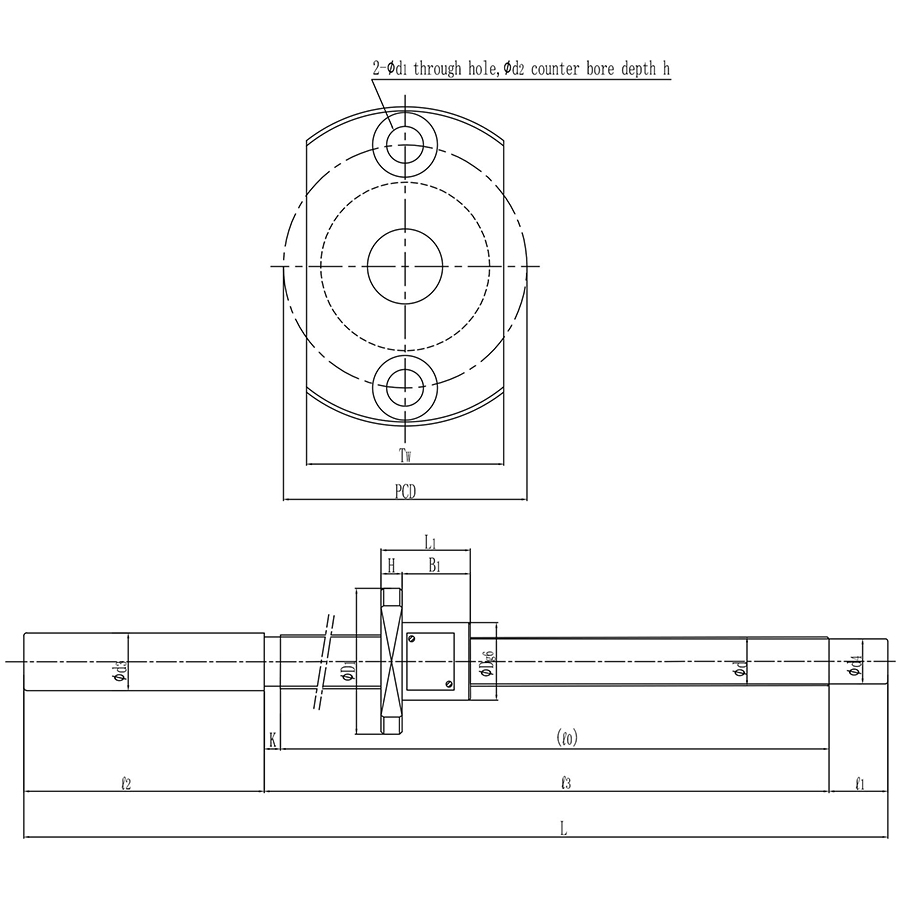

| Nr. | Produkt | Produktnummer | Durchmesser von Kugelmitte zu Kugelmitte (dp) | Teilung (Ph) | Anzahl der belasteten Stromkreise Reihen X Umdrehung | Außendurchmesser der Schraubenwelle (d) | Kleiner Durchmesser des Gewindes (dc) |
|---|---|---|---|---|---|---|---|
| 1 |
|
MDK 0401-3 | 4.15 mm | 1 mm | 3*1 | 4 mm | 3.4 mm |
| 1 |
|
MBF 0401-3.7 | 4.15 mm | 1 mm | 1X3.7 | 4 mm | 3.3 mm |
| 2 |
|
MDK 0601-3 | 6.2 mm | 1 mm | 3*1 | 6 mm | 5.3 mm |
| 2 |
|
MBF 0601-3.7 | 6.15 mm | 1 mm | 1X3.7 | 6 mm | 5.3 mm |
| 3 |
|
MDK 0801-3 | 8.2 mm | 1 mm | 3*1 | 8 mm | 7.3 mm |
| 3 |
|
MBF 0802-3.7 | 8.3 mm | 2 mm | 1X3.7 | 8 mm | 6.6 mm |
| 4 |
|
MDK 0802-3 | 8.3 mm | 2 mm | 3*1 | 8 mm | 7 mm |
| 4 |
|
MBF 1002-3.7 | 10.3 mm | 2 mm | 1X3.7 | 10 mm | 8.6 mm |
| 5 |
|
MDK 1002-3 | 10.3 mm | 2 mm | 3*1 | 10 mm | 9 mm |
| 5 |
|
MBF 1202-3.7 | 12.3 mm | 2 mm | 1X3.7 | 12 mm | 10.6 mm |
| 6 |
|
MBF 1402-3.7 | 14.3 mm | 2 mm | 1X3.7 | 14 mm | 12.6 mm |
| 6 |
|
MDK 1202-3 | 12.3 mm | 2 mm | 3*1 | 12 mm | 11 mm |
| 7 |
|
MBF 1404-3.7 | 14.3 mm | 4 mm | 1X3.7 | 14 mm | 11.8 mm |
| 7 |
|
MDK 1402-3 | 143 mm | 2 mm | 3*1 | 14 mm | 13 mm |
| 8 |
|
MDK 1404-3 | 14.65 mm | 4 mm | 3*1 | 14 mm | 12.2 mm |
| 9 |
|
MDK 1405-3 | 14.75 mm | 5 mm | 3*1 | 14 mm | 11.2 mm |
Merkmale und Vorteile der Kugelgewindetriebe der Serie MDK&MBF
Die Kugelgewindetriebe der Serie MDK&MBF haben eine Reihe bedeutender Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen
1. Für hohe Geschwindigkeiten geeignet
Aufgrund ihrer reibungsarmen Eigenschaften können die Kugelgewindetriebe der Serie MDK&MBF geringen Temperaturanstieg und hohe Präzision bei hohen Geschwindigkeiten aufrechterhalten, wodurch sie sich für das Hochgeschwindigkeitsfräsen, automatisierte Produktionslinien und andere Anwendungsszenarien eignen, die hohe Geschwindigkeiten und Präzision erfordern.
2. Geringe Reibung und lange Lebensdauer
Die Kugelgewindetriebe der Serie MDK&MBF übertragen die Kraft durch Rollreibung statt durch Gleitreibung. Deshalb ist der Reibungskoeffizient niedriger, was den Energieverlust reduziert, weniger Verschleiß verursacht und die Lebensdauer verlängert. Die Rollreibung zwischen den Kugeln und dem Gewinde erzeugt weit weniger Wärme als die Gleitreibung, was zum geringeren Temperaturanstieg und damit zur verbesserten Haltbarkeit und Stabilität führt.
3. Hohe Präzision
Die Kugelgewindetriebe der Serie MDK&MBF können hochpräzise Bewegungssteuerungen erreichen und werden häufig in Anwendungen eingesetzt, die präzise Positionierung erfordern, wie z. B. CNC-Werkzeugmaschinen und Präzisionsinstrumente.
4. Geräusch- und vibrationsarm
Wegen der Rollreibungseigenschaften des Kugelgewindetriebs werden beim Lauf weniger Geräusch und Vibration erzeugt. Insbesondere bei Anwendungen mit hoher Last und hoher Geschwindigkeit kann er die Geräusch- und Vibrationsentwicklung des mechanischen Systems effektiv reduzieren und die Stabilität und Präzision der Ausrüstung aufrechterhalten.
Leistungsverbesserungen und Lösungen für die Kugelgewindetrieb der Serie MDK&MBF
1. Verbesserung der Präzision
Der Einsatz von hochpräzisen Bearbeitungsmaschinen (wie CNC-Werkzeugmaschinen und Schleifmaschinen) gewährleistet höhere geometrische und Maßgenauigkeit und Oberflächenrauheit der Schraube und der Kugellaufbahn.
2. Reduzierung der Reibung und Verbesserung der Übertragungseffizienz
Durch den Einsatz von Hochleistungsschmierstoffen und -fetten kann die Reibung reduziert, die Übertragungseffizienz verbessert, der Temperaturanstieg verringert und die Lebensdauer verlängert werden.
Verbessertes Schmierungsdesign der Kugellaufbahn: Durch die angemessene Gestaltung des Kontaktwinkels und des Kontaktmodus zwischen Kugel und Laufbahn sowie durch den Einsatz eines geeigneten Schmiersystems kann der Verschleiß reduziert und gleichzeitig die Effizienz sichergestellt werden.
3. Torsionsleistung und Stabilität
Durch die Verbesserung des Abmessungsverhältnisses der Gewindespindel oder die Verwendung hochfester Materialien können die Biege- und Torsionseigenschaften des Kugelgewindetriebs verbessert werden.
4. Reduzierung des Spiels und Kontrolle über Umkehrspiel
Einstellung des Spiels der Mutter: Im Laufe der Nutzung kann das Spiel im Kugelgewindetrieb zu Verformungen und Vibrationen führen. Durch die Optimierung der Mutterstruktur und die Einstellung des Spiels zwischen Mutter und Kugeln kann das Umkehrspiel effektiv reduziert werden, wodurch die Bewegungsgenauigkeit und Reaktionsgeschwindigkeit verbessert werden.
Hauptanwendungsbereiche der Kugelgewindetriebe der Serie MDK&MBF
1. CNC-Werkzeugmaschinen
Der Kugelgewindetrieb wird im Vorschubsystem der CNC-Werkzeugmaschine für hochpräzise Positionierung und Bewegungssteuerung eingesetzt.
2. Präzisionsmessgeräte
Kugelgewindetriebe sorgen für stabile Linearantriebe und werden häufig in Geräten wie Koordinatenmessgeräten eingesetzt.
3. Automatisierungsgeräte
Kugelgewindetriebe werden in Automatisierungsgeräten eingesetzt, um bewegliche Teile anzutreiben und die Positionierung und den Transport von Materialien zu steuern.
4. Elektrische Verstellsysteme
Kugelgewindetriebe werden häufig in elektrischen Verstellsystemen eingesetzt, wie z. B. in automatischen Vorhängen und elektrischen Sitzen.
