BNF

Изображения могут отличаться от продукта. Подробнее см. технические характеристики.

BNF

Die am häufigsten verwendeten Materialien und Optionen für die Kugelgewindetriebe der Serie BNF in kommerziellen Anwendungen sind wie folgt:

Die Kugelgewindetriebe der Serie BNF bestehen aus Kugeln, Gewindespindel und Kugelmuttern. Die Kugeln rollen in den Gewindenuten, um effiziente Bewegungsübertragung zu erreichen. Da die Arbeitsumgebung von Kugelgewindetrieben üblicherweise rau ist, muss das Material eine gewisse Festigkeit, Härte, Verschleißfestigkeit und Korrosionsbeständigkeit aufweisen. Im Folgenden sind gängige Materialien der Kugelgewindetriebe aufgeführt:

  • Spindelwelle: Es wird GCr15 verwendet, der hohe Härte, hohe Festigkeit und gute Verschleißfestigkeit aufweist.
  • Kugel: Es wird GCr15 verwendet, der hohe Härte, hohe Festigkeit und gute Verschleißfestigkeit aufweist.
  • Mutter: Es wird 40Cr verwendet, der durch Wärmebehandlung hohe Festigkeit und Härte erreichen kann und für Anwendungen mit hoher Belastung geeignet ist.

Standard

GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN / VDEh

Lead (Ph)

5mm-12mm

Ball center-to-center diameter (dp)

16.75mm-51.75mm

Thread minor diameter (dc)

13.2mm-44.4mm

Material

Kohlenstoffstahl, Lagerstahl, Edelstahl

Brand

QIBR/OEM/Neutral

Package

QIBR/Standard-Industrieverpackung/OEM

Applications

Werkzeugmaschinen, Industriemaschinen, Präzisionsinstrumente, Halbleiter, Transportsysteme, Luft- und Raumfahrt

BNF

Filter

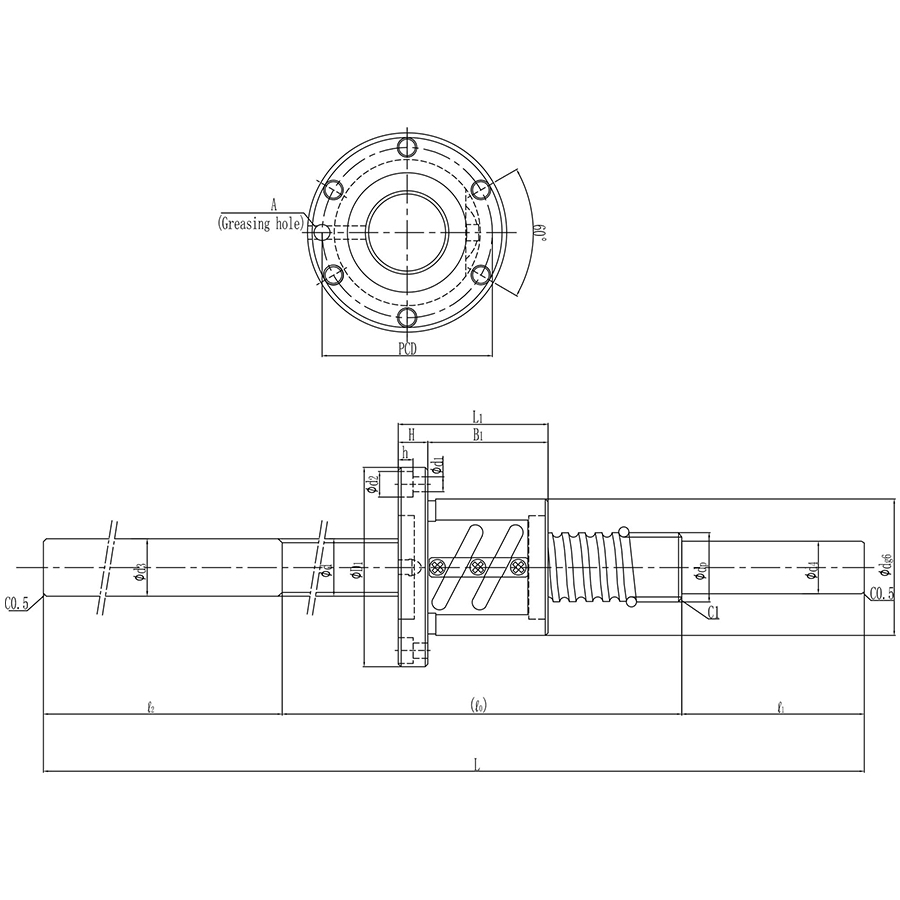

Nr. Produkt Produktnummer Durchmesser von Kugelmitte zu Kugelmitte (dp) Teilung (Ph) Anzahl der belasteten Stromkreise Reihen X Umdrehung Außendurchmesser der Schraubenwelle (d) Kleiner Durchmesser des Gewindes (dc)
1 BNF BNF 1605-2.5 16.75 mm 5 mm 1X2.5 16 mm 13.2 mm
2 BNF BNF 1810-2.5 18.8 mm 10 mm 1X2.5 18 mm 15.5 mm
3 BNF BNF 2005-5 20.75 mm 5 mm 2X2.5 20 mm 17.2 mm
4 BNF BNF 2505-5 25.75 mm 5 mm 2X2.5 25 mm 22.2 mm
5 BNF BNF 2510A-2.5 26.3 mm 10 mm 1X2.5 25 mm 21.4 mm
6 BNF BNF 2806-5 28.75 mm 6 mm 2X2.5 28 mm 25.2 mm
7 BNF BNF 3205-5 32.75 mm 5 mm 2X2.5 32 mm 29.2 mm
8 BNF BNF 3206-5 33 mm 6 mm 2X2.5 32 mm 28.4 mm
9 BNF BNF 3210A-5 33 mm 10 mm 2X2.5 32 mm 26.4 mm
10 BNF BNF 3610-5 37.75 mm 10 mm 2X2.5 36 mm 30.5 mm
11 BNF BNF 4010-5 41.75 mm 10 mm 2X2.5 40 mm 34.4 mm
12 BNF BNF 4012-5 42 mm 12 mm 2X2.5 40 mm 34.1 mm
13 BNF BNF 5010-5 51.75 mm 10 mm 2X2.5 50 mm 44.4 mm

Merkmale und Vorteile der Kugelgewindetriebe der Serie BNF

Die Kugelgewindetriebe der Serie BNF haben eine Reihe bedeutender Merkmale und Vorteile, die in verschiedenen Bereichen eine Schlüsselrolle spielen, hauptsächlich in den folgenden Bereichen

1. Hohe Effizienz

Das Funktionsprinzip der Kugelgewindetriebe der Serie BNF besteht darin, dass die Stahlkugeln in Gewinde und Mutter der Schraube rollen, wodurch die Reibung verringert und somit die Effizienz der Übertragung höher ist.

2. Geringe Reibung und lange Lebensdauer

Die Kugelgewindetriebe der Serie BNF übertragen die Kraft durch Rollreibung statt durch Gleitreibung. Deshalb ist der Reibungskoeffizient niedriger, was den Energieverlust reduziert, weniger Verschleiß verursacht und die Lebensdauer verlängert. Die Rollreibung zwischen den Kugeln und dem Gewinde erzeugt weit weniger Wärme als die Gleitreibung, was zum geringeren Temperaturanstieg und damit zur verbesserten Haltbarkeit und Stabilität führt.

3. Hohe Präzision

Die Kugelgewindetriebe der Serie BNF können hochpräzise Bewegungssteuerungen erreichen und werden häufig in Anwendungen eingesetzt, die präzise Positionierung erfordern, wie z. B. CNC-Werkzeugmaschinen und Präzisionsinstrumente.

4. Geräusch- und vibrationsarm

Wegen der Rollreibungseigenschaften des Kugelgewindetriebs werden beim Lauf weniger Geräusch und Vibration erzeugt. Insbesondere bei Anwendungen mit hoher Last und hoher Geschwindigkeit kann er die Geräusch- und Vibrationsentwicklung des mechanischen Systems effektiv reduzieren und die Stabilität und Präzision der Ausrüstung aufrechterhalten.

Leistungsverbesserungen und Lösungen für die Kugelgewindetrieb der Serie BNF

1. Verbesserung der Präzision

Der Einsatz von hochpräzisen Bearbeitungsmaschinen (wie CNC-Werkzeugmaschinen und Schleifmaschinen) gewährleistet höhere geometrische und Maßgenauigkeit und Oberflächenrauheit der Schraube und der Kugellaufbahn.

2. Reduzierung der Reibung und Verbesserung der Übertragungseffizienz

Durch den Einsatz von Hochleistungsschmierstoffen und -fetten kann die Reibung reduziert, die Übertragungseffizienz verbessert, der Temperaturanstieg verringert und die Lebensdauer verlängert werden.

Verbessertes Schmierungsdesign der Kugellaufbahn: Durch die angemessene Gestaltung des Kontaktwinkels und des Kontaktmodus zwischen Kugel und Laufbahn sowie durch den Einsatz eines geeigneten Schmiersystems kann der Verschleiß reduziert und gleichzeitig die Effizienz sichergestellt werden.

3. Torsionsleistung und Stabilität

Durch die Verbesserung des Abmessungsverhältnisses der Gewindespindel oder die Verwendung hochfester Materialien können die Biege- und Torsionseigenschaften des Kugelgewindetriebs verbessert werden.

4. Reduzierung des Spiels und Kontrolle über Umkehrspiel

Einstellung des Spiels der Mutter: Im Laufe der Nutzung kann das Spiel im Kugelgewindetrieb zu Verformungen und Vibrationen führen. Durch die Optimierung der Mutterstruktur und die Einstellung des Spiels zwischen Mutter und Kugeln kann das Umkehrspiel effektiv reduziert werden, wodurch die Bewegungsgenauigkeit und Reaktionsgeschwindigkeit verbessert werden.

Hauptanwendungsbereiche der Kugelgewindetriebe der Serie BNF

1. CNC-Werkzeugmaschinen

Der Kugelgewindetrieb wird im Vorschubsystem der CNC-Werkzeugmaschine für hochpräzise Positionierung und Bewegungssteuerung eingesetzt.

2. Präzisionsmessgeräte

Kugelgewindetriebe sorgen für stabile Linearantriebe und werden häufig in Geräten wie Koordinatenmessgeräten eingesetzt.

3. Automatisierungsgeräte

Kugelgewindetriebe werden in Automatisierungsgeräten eingesetzt, um bewegliche Teile anzutreiben und die Positionierung und den Transport von Materialien zu steuern.

4. Luft- und Raumfahrt

Kugelgewindetriebe werden in einer Vielzahl von Präzisionssteuerungssystemen in der Luft- und Raumfahrtindustrie eingesetzt, z. B. zur Satellitenkontrolle und zur Lageregelung von Raumfahrzeugen.
