SWSC2XA

Außendurchmesser:: 30.73 mm

Breite:: 11.13 mm

Masse:: 56 g

Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

Marke : QIBR

Wälzkörpertyp : Kugel

Messsystem : Metric

Außendurchmesser (D) : 30.73 mm

Breite (B) : 11.13 mm

Befestigungssechskant (H) : 14.29 mm

Gewicht : 56 g

Tragzahl, axial : 141 lbf

Tragzahl, radial : 596 lbf

Temperatur : -22 °F bis +212 °F

Dichtungstyp : Abgedichtet

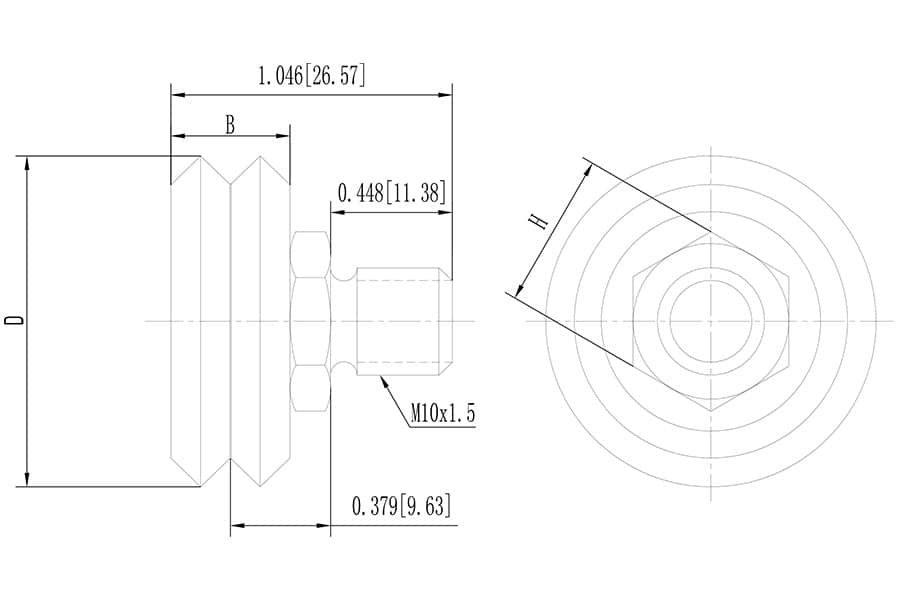

Herunterladen SWSC2XA Zeichnung

QIBR - SWSC2XA Führungsrollen Vorteile und Anwendungen

SWSC2XA Führungsrollen, kompakte Struktur, hohe Verschleißfestigkeit, hohe Tragfähigkeit, Outer diameter (D) beträgt 30.73 mm, Width (B) beträgt 11.13 mm, Weight ist 56 g. Sie sind geeignet für automatisierte Produktionslinien, Maschinenbau und Präzisionsinstrumente usw. und werden am häufigsten unter Arbeitsbedingungen mit hohen Anforderungen an die Tragfähigkeit eingesetzt.

QIBR - SWSC2XA Führungsrollen Eigenschaften

SWSC2XA Führungsrollen, starke Anpassungsfähigkeit, verbesserte Effizienz, lange Lebensdauer. SWSC2XA Führungsrollen, widerstehen radialer und axialer Belastung, sind geeignet für mechanische Geräte mit hohen Sicherheitsanforderungen.

Merkmale und Vorteile

Eine Führungsrolle ist eine kreisförmige Vorrichtung, die die Bewegung von Riemen, Ketten und anderen mechanischen Antrieben lenkt oder verändert. Es kommt häufig in Systemen wie Förderbändern und Motoren zum Einsatz, wo es dazu beiträgt, Reibung zu minimieren, einen reibungslosen Betrieb zu gewährleisten und die Effizienz des Antriebsmechanismus aufrechtzuerhalten.

A. Außenring

Der Außenring dient als Stütze und Führung und sorgt dafür, dass die Kugeln auf der richtigen Bahn rollen.

B. Kugel

Die Kugeln reduzieren die Reibung, nehmen Lasten auf und tragen zur reibungslosen Drehung bei.

C. Käfig

Der Käfig hält die Kugeln auf Abstand, verhindert Kollisionen und macht die Lastverteilung gleichmäßig.

D. Innenring

Der Innenring passt auf die Welle, überträgt Lasten und sorgt für eine stabile Drehung.
