W4SSXXL
- Innendurchmesser:
- 22 mm
- Außendurchmesser:
- 75.39 mm
- Breite:
- 25.4 mm
- Masse:
- 575 g
Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.
Spezifikationen
- W4SSXXL
Marke :
QIBR
Alternative Marken :
BWC
Wälzkörpertyp :
Ball
Messsystem :
Metric

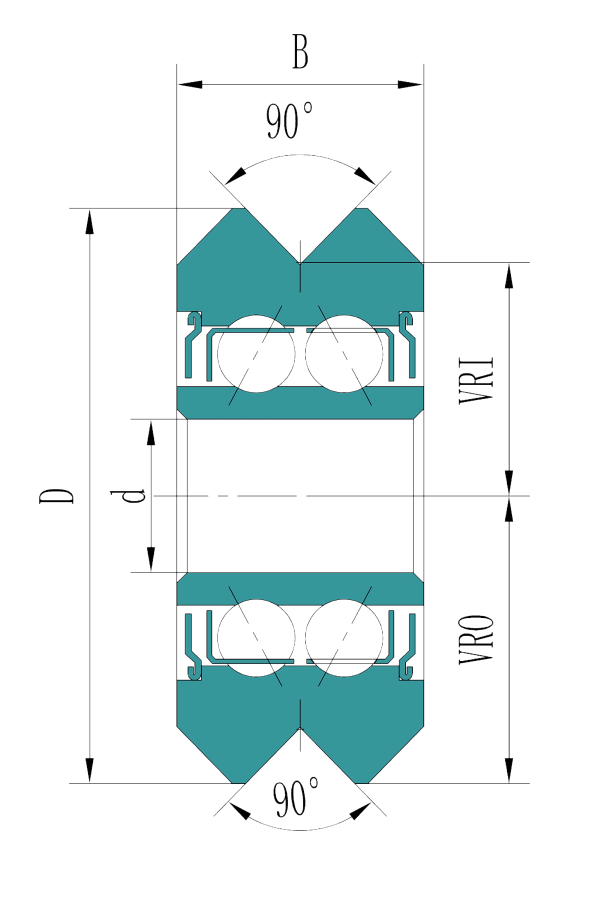

Außendurchmesser (D) :
75.39 mm
Innendurchmesser (d) :
22 mm
Breite (B) :
25.4 mm
Gewicht :
575 g
V-Innenradius (VRI) :
31.75 mm
V-Außenradius (VRO) :
44.45 mm
Material :
440C Stainless
Tragzahl, axial :
1473 lbf
Tragzahl, radial :
3215 lbf
Temperatur :
-22 °F to +212 °F
Dichtungstyp :
Closed Type
Beschreibung
QIBR - W4SSXXL Führungsräder Vorteile und Anwendungen
W4SSXXL Führungsräder, hohe Präzision, geringe Reibung, Inner diameter (d) beträgt 22 mm, Outer diameter (D) beträgt 75.39 mm, Width (B) beträgt 25.4 mm, Weight ist 575 g. Sie sind geeignet für Linearmodul und CNC-Werkzeugmaschinen usw. und werden am häufigsten unter Arbeitsbedingungen mit hohen Präzisionsanforderungen eingesetzt.
QIBR - W4SSXXL Führungsräder Eigenschaften
W4SSXXL Führungsräder, stabiler Betrieb, einfache Installation. W4SSXXL Führungsräder, können Radial- und Axialbelastungen aufnehmen, sind geeignet für mechanische Geräte mit hohen Anforderungen an die Stabilität.
Merkmale und Vorteile
Ein Führungsrad ist eine kreisförmige Vorrichtung, die die Bewegung von Riemen, Ketten und anderen mechanischen Antrieben lenkt oder verändert. Es kommt häufig in Systemen wie Förderbändern und Motoren zum Einsatz, wo es dazu beiträgt, Reibung zu minimieren, einen reibungslosen Betrieb zu gewährleisten und die Effizienz des Antriebsmechanismus aufrechtzuerhalten.

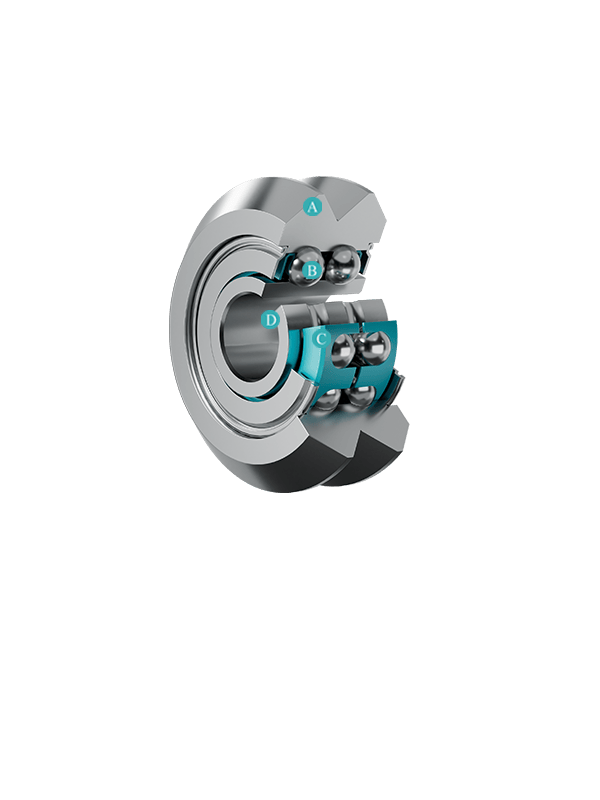

Der Außenring dient als Stütze und Führung und sorgt dafür, dass die Kugeln auf der richtigen Bahn rollen.
Die Kugeln reduzieren die Reibung, nehmen Lasten auf und tragen zur reibungslosen Drehung bei.
Der Käfig hält die Kugeln auf Abstand, verhindert Kollisionen und macht die Lastverteilung gleichmäßig.
Der Innenring passt auf die Welle, überträgt Lasten und sorgt für eine stabile Drehung.
