FC
Die am häufigsten verwendeten Materialien und Anwendungsoptionen der QIBR vierreihigen Zylinderrollenlager der Serie FC für kommerzielle Anwendungen sind wie folgt:

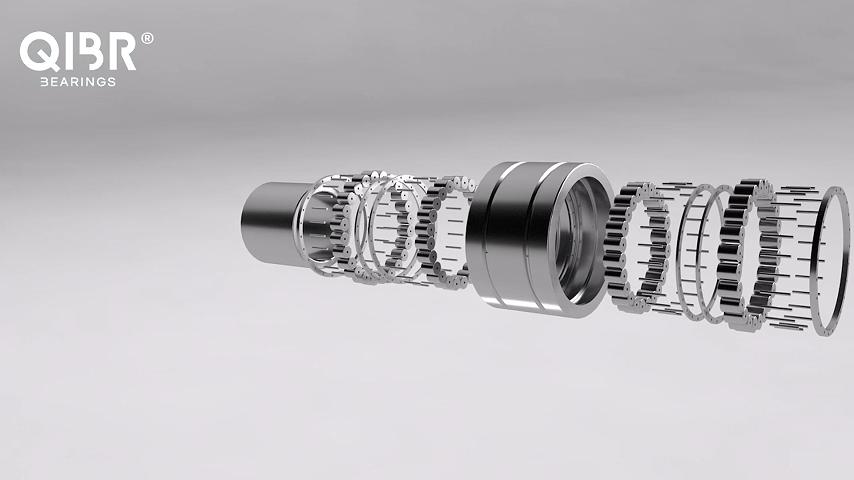

Die QIBR vierreihigen Zylinderrollenlager der Serie FC bestehen aus zwei Außenringen und einem Innenring. Im Vergleich zu zweireihigen Zylinderrollenlagern verfügt sie über mehr Rollenreihen, sodass sie größere Radiallasten aufnehmen kann und in bestimmten Anwendungen längere Lebensdauer hat.
Zu den in QIBR vierreihigen Zylinderrollenlagern der Serie FC verwendeten Materialien gehören:
- Lagerstahl: Dies ist das am häufigsten verwendete Material mit hoher Tragfähigkeit und guter Verschleißfestigkeit, das für die meisten Anwendungen geeignet ist.
- Edelstahl: hat gute Korrosionsbeständigkeit und ist für den Einsatz in feuchten oder korrosiven Umgebungen geeignet.
- Aufgekohlter Stahl: hat hohe Oberflächenhärte, die die Verschleißfestigkeit verbessert. Er wird häufig in mechanischen Geräten verwendet, die hohen Belastungen, Stoßbelastungen und häufigem Verschleiß standhalten müssen.
Die Auswahl dieser Materialien hängt von den Anforderungen der jeweiligen Anwendung ab, wie z. B. Tragfähigkeit, Korrosionsbeständigkeit und andere Faktoren.
| Nr. | Produkt | Produktnummer | Innendurchmesser (d) | Außendurchmesser (D) | Masse | Grundlegende dynamische Tragzahl | Grundlegende statische Tragzahl |
|---|---|---|---|---|---|---|---|
| 1 |
|
FC182870 | 90 mm | 140 mm | 4.08 kg | 345 KN | 820 KN |
| 2 |
|
FC2028104 | 100 mm | 140 mm | 5.18 kg | 333 KN | 793 KN |
| 3 |
|
FC2842125 | 140 mm | 210 mm | 15.6 kg | 622 KN | 1270 KN |
| 4 |
|
FC2842155 | 140 mm | 210 mm | 18.9 kg | 786 KN | 1710 KN |
| 5 |
|
FC3045120 | 150 mm | 225 mm | 15.9 kg | 658 KN | 1289 KN |
| 6 |
|
FC3246130 | 160 mm | 230 mm | 19.8 kg | 1000 KN | 1560 KN |
| 7 |
|
FC3452192/C9 | 170 mm | 260 mm | 36.5 kg | - | - |
| 8 |
|
FC3652168/c9 | 180 mm | 260 mm | 29.4 kg | 1270 KN | 2250 KN |
| 9 |
|
FC3854200 | 190 mm | 270 mm | 38.3 kg | 1660 KN | 3100 KN |
| 10 |
|
FC4260210 | 210 mm | 300 mm | 47.5 kg | 1320 KN | 3170 KN |
| 11 |
|
FC4462192 | 220 mm | 310 mm | 47.1 kg | 1830 KN | 2521 KN |
| 12 |
|
FC5274220 | 260 mm | 370 mm | 77.3 kg | 2200 KN | 4460 KN |
| 13 |
|
FC5274220 A | 260 mm | 370 mm | 77.3 kg | 2200 KN | 4460 KN |
| 14 |
|
FC5882240 A | 290 mm | 410 mm | 102 kg | 2150 KN | 5260 KN |
| 15 |
|
FC5882240 | 290 mm | 410 mm | 97.5 kg | 2150 KN | 5260 KN |
| 16 |
|
FC6084240 | 300 mm | 420 mm | 98.3 kg | 2060 KN | 5020 KN |
Merkmale und Vorteile der QIBR vierreihigen Zylinderrollenlager der Serie FC
Die QIBR vierreihigen Zylinderrollenlager der Serie FC lösen viele Schlüsselprobleme in verschiedenen Bereichen, hauptsächlich in den folgenden:
1. Hohe Tragfähigkeit
Vierreihige Zylinderrollenlager können hohe radiale Tragfähigkeit bieten und eignen sich besonders für Anwendungen, bei denen das Lager hohen Belastungen standhalten muss. Sie können mehr Rollen aufnehmen, wodurch die Tragfähigkeit erhöht wird.
2. Kompakte Bauweise
Aufgrund der vierreihigen Rollenanordnung ist die Struktur relativ kompakt und kann hohen Belastungen auf engem Raum standhalten. Daher wird sie häufig in Situationen mit begrenztem Platz eingesetzt, insbesondere in einigen großen mechanischen Geräten.
3. Für hohe Lasten und anspruchsvolle Bedingungen geeignet
Die QIBR vierreihigen Zylinderrollenlager der Serie FC können den Druck effektiv verteilen, sodass jede Rollenreihe eine bestimmte Last tragen kann. Sie eignen sich sehr gut für Anwendungen mit hoher Last, bei denen große axiale und radiale Lasten gelagert werden müssen.
4. Hohe Steifigkeit und Stabilität
Die QIBR vierreihigen Zylinderrollenlager der Serie FC weisen hohe Steifigkeit auf, können Vibrationen effektiv reduzieren und einen reibungslosen Betrieb der Geräte gewährleisten, was besonders bei Anwendungen mit hoher Last und hoher Präzision wichtig ist.
Leistungsverbesserung und Lösungen für die QIBR vierreihigen Zylinderrollenlager der Serie FC
1. Verbesserung der Korrosionsbeständigkeit
QIBR vierreihige Zylinderrollenlager der Serie FC verwenden hochtemperaturbeständige, verschleißfeste und korrosionsbeständige Dichtungsmaterialien, um sich besser an raue Arbeitsbedingungen anzupassen und sicherzustellen, dass die Lager auch in extremen Umgebungen über einen langen Zeitraum stabil arbeiten können.
2. Optimierte Rollen
Durch die Optimierung der Rollenform kann die Kontaktbelastung reduziert und die Tragfähigkeit und Haltbarkeit verbessert werden. Die Oberflächenbehandlung der Rollen kann die Reibung verringern, die Rollgenauigkeit und Tragfähigkeit verbessern und die Lebensdauer des Lagers verlängern.
3. Verbesserte Fertigungsgenauigkeit
Der Einsatz fortschrittlicher ausländischer Verarbeitungsgeräte und Techniken, wie z. B. Präzisionsschleifen und Superfinish, verbessert die geometrische Genauigkeit der Innen- und Außenringe und Rollen, reduziert Bearbeitungsfehler und verbessert somit die Rotationsgenauigkeit und Rauheit des Lagers.
4. Verbesserung der Materialeigenschaften
Oberflächenbeschichtungstechnologien (wie Verchromen und Nitrieren) können die Verschleiß- und Korrosionsbeständigkeit von Lagern verbessern und so ihre Lebensdauer effektiv verlängern. Insbesondere bei Arbeiten in rauen Umgebungen kann die Leistung der Lager erheblich verbessert werden.
Hauptanwendungsbereiche der QIBR vierreihigen Zylinderrollenlager der Serie FC
1. Bergbaumaschinen: Wie Kugelmühlen, Brecher, Rüttelsiebe und andere Geräte, diese Geräte erzeugen während des Betriebs große Radiallasten und die Arbeitsumgebung ist rau. QIBR vierreihige Zylinderrollenlager der Serie FC können dieser hohen Belastung effektiv standhalten und weisen hohe Stoßfestigkeit auf.
2. Schwere Werkzeugmaschinen: In hochpräzisen schweren Werkzeugmaschinen werden QIBR vierreihige Zylinderrollenlager der Serie FC eingesetzt, um hohen Belastungen standzuhalten und die Bearbeitungsgenauigkeit und Stabilität der Maschine zu gewährleisten.
3. Bohrgeräte: QIBR vierreihige Zylinderrollenlager der Serie FC werden in Ölbohrgeräten eingesetzt, um den hohen Belastungen und der komplexen Arbeitsumgebung von Bohrinseln standzuhalten. Sie können unter extremen Bedingungen einen guten Betrieb aufrechterhalten.
4. Achslager von Lokomotiven: QIBR vierreihige Zylinderrollenlager der Serie FC werden häufig in den Achslagern von Eisenbahnlokomotiven eingesetzt. Diese Lager können hohen Belastungen standhalten und das Eindringen von Staub und Feuchtigkeit wirksam verhindern, wodurch die Zuverlässigkeit und Lebensdauer des Lagers verbessert wird.
