NUKR 90 A

Außendurchmesser:: 90 mm

Breite:: 100 mm

Masse:: 1.95 kg

Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.

Marke : QIBR

Alternative Marken : SKF

Wälzkörpertyp : Roller

Messsystem : Metric

Außendurchmesser (D) : 90 mm

Befestigungsdurchmesser (d) : 30 mm

Gesamtlänge (B) : 100 mm

Breite des Außenrings (C) : 35 mm

Dynamische Tragzahl : 78.1 KN

Statische Tragzahl : 102 KN

Ermüdungsgrenzbelastung (Pu) : 12.7 KN

MAX dynamische Radialkräfte Fr MAX : 86.5 KN

MAX statische Radialkräfte für MAX : 125 KN

Grenzdrehzahl : 1900 rpm

Masse : 1.95 kg

Länge des Schafts auf Stehbolzen (B1) : 63 mm

Abstand von der Schmierbohrung zum Flanschring (B2) : 15 mm

Abstand zwischen Fläche des Außenrings und Fläche der Seitenscheibe (C1) : 1 mm

Außendurchmesser (d1) : 47 mm

Gewindestift (G) : M30X1.5

Länge der Gewinde (G1) : 32 mm

Sitzdurchmesser für Schmierungszubehör (M) : 8 mm

Durchmesser der Schmierbohrung (Schaft) (M1) : 4 mm

Schlüsselweite : 14 mm

Kantenabstand (r1,2) : 1.1 mm

Dichtungstyp : Closed Type

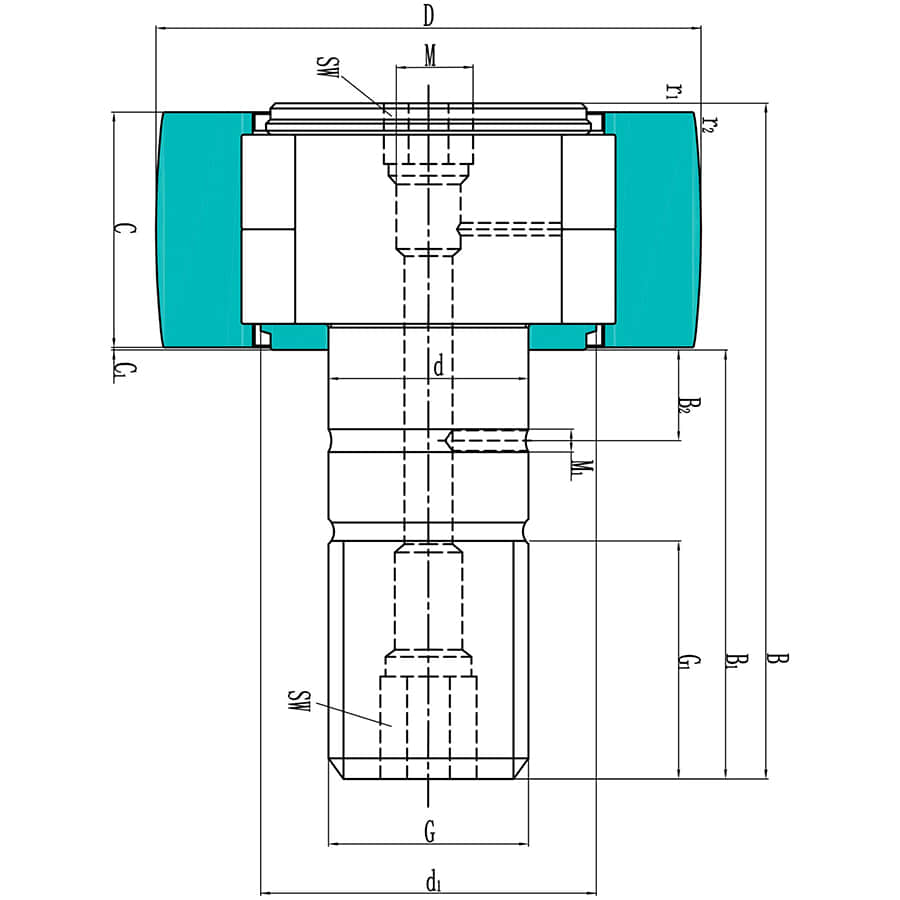

Herunterladen NUKR 90 A Zeichnung

QIBR - NUKR 90 A Kurvenrollen Vorteile und Anwendungen

NUKR 90 A Kurvenrollen, kompakte Struktur, hohe Präzision, geringe Reibung, Outer diameter (D) ist 90 mm, Total length (B) ist 100 mm, Mass ist 1.95 kg. Sie ist geeignet für Verbrennungsmotoren, automatische Werkzeugmaschinen und Siebdruck usw. und wird am häufigsten unter Arbeitsbedingungen mit hohen Anforderungen an Präzision eingesetzt.

QIBR - NUKR 90 A Kurvenrollen Eigenschaften

NUKR 90 A Kurvenrollen, lange Lebensdauer, verbesserte Effizienz. NUKR 90 A Kurvenrollen, kann radialer und axialer Belastung standhalten und eignet sich für mechanische Geräte mit hohen Anforderungen an die Lebensdauer.

Merkmale und Vorteile der NUKR 90 A Kurvenrollen

Hohe Tragfähigkeit: Die radiale Belastung ist besonders hoch, sodass axiale Belastungen durch Schiefstellung oder Neigung ausgeglichen werden können.

Ausgleich ungleichmäßiger Belastungen: Die Lager mit dem kugelförmigen Außenring können ungleichmäßige Belastungen ausgleichen, die durch Installationsfehler entstehen.

Verschleißfestigkeit und geringe Reibung: Sie reduzieren Verschleiß und Gleitreibung, wodurch die Lebensdauer verlängert und die Betriebseffizienz verbessert wird.

Weniger Verformung und Spannung: Der dicke Außenring minimiert Verformung und Biegespannung bei hohen Lasten und gewährleistet so die Stabilität und Zuverlässigkeit des Lagers.

Anwendung: Weit verbreitet in Bereichen wie Automatisierungsmaschinen, CNC-Werkzeugmaschinen, Industrierobotern, Automobilindustrie, Materialtransportgeräten, Baumaschinen und landwirtschaftlichen Geräten.

Optimierung der QIBR - NUKR 90 A Kurvenrollen

Leistungsstarke Materialien: Lagermaterialien werden je nach Arbeitsbedingungen ausgetauscht, z. B. GCr15, 100Cr6 und Lagerstahl.

Oberflächenwärmebehandlung: Wärmebehandlungen wie Nitrieren und Aufkohlen werden eingesetzt, um die Oberflächenhärte und Verschleißfestigkeit der Lager zu verbessern.

Oberflächenbeschichtungen: Oberflächenbeschichtungen werden je nach Kundenwunsch aufgebracht, z. B. Verchromung, Vernickelung oder PTFE-Beschichtungen.

Weitere Anpassungsmöglichkeiten: QIBR kann Lager auf Grundlage von Kundenzeichnungen und Betriebsanforderungen entwerfen und optimieren.

Qualitätskontrolle der QIBR - NUKR 90 A Kurvenrollen

Maßmessung: Mit verschiedenen hochpräzisen Instrumenten werden mehrere Abmessungen der Lager gemessen, wobei die maximale Präzision 0,001 mm erreicht.

Rotationsgenauigkeit: Ein Mikrometer wird verwendet, um kleine Defekte oder Abweichungen auf der Lageroberfläche zu messen, wobei eine Messgenauigkeit von 0,001 mm erreicht wird.

Härtemessung: Die Härte wird mit einem Härteprüfer mit einer Genauigkeit von ±0,5 HRC gemessen.

Metallografische Analyse: Ein professionelles metallografisches Mikroskop wird verwendet, um die innere metallografische Struktur des Metalls zu analysieren.

Geometrische Toleranz: Ein Profilprojektor wird verwendet, um die geometrische Form und die relative Position der Lager zu messen.

Geräuschüberwachung: Vibrationsmessgeräte überwachen die Vibrationen während des Betriebs, um Geräuschdaten zu erhalten.

Rohstoffkontrolle: Stahl und Teile werden von Lieferanten bezogen, die nach ISO 14001 zertifiziert sind, um die Produktstabilität zu gewährleisten und die nachhaltige Entwicklung zu fördern.

Merkmale und Vorteile

Eine Kurvenrolle, auch als Stützrolle bekannt, ist eine spezielle Art von Rollen- oder Nadellager zur Folgerung der Ausbuchtung des Nockens. Bei Kurvenrollen gibt es unterschiedliche Konfigurationen. Das wichtigste Merkmal ist jedoch, wie die Kurvenrolle an ihrem zusammengepassten Teil befestigt ist. Bei Kurvenrollen in Bolzenausführung wird ein Bolzen verwendet, während die Jochausführung in der Mitte ein Loch aufweist.
