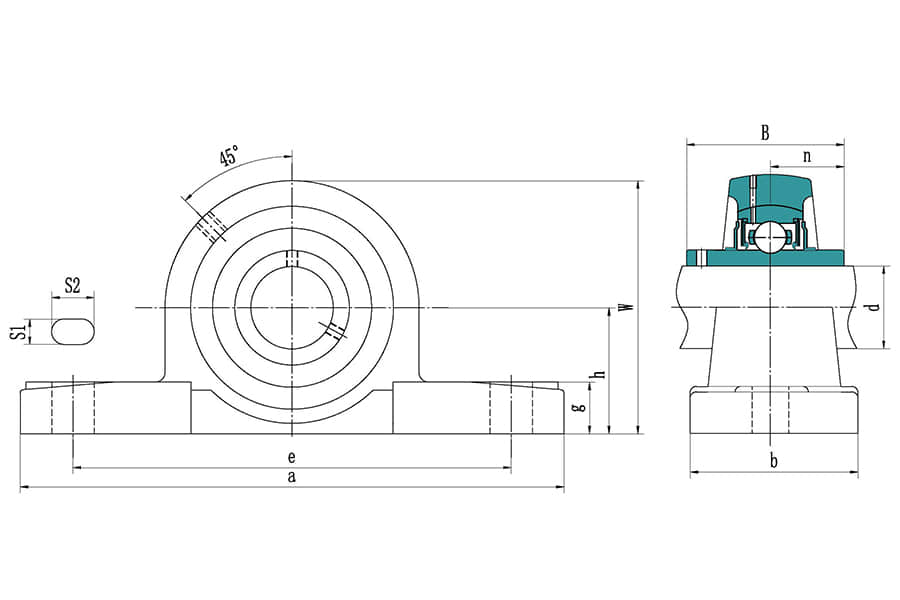

Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.
UCPK
Die am häufigsten verwendeten Materialien und Anwendungsoptionen der Lagereinheit der Serie UCPK für den gewerblichen Einsatz sind wie folgt:
Die Lagereinheit der Serie UCPK besteht aus einem vertikalen Lagergehäuse und einem Spannlager mit Abdrückschraube. Im Vergleich zur Lagereinheit der Serie UCPK ist sie größer und schwerer und auch die Installationsmethode ist anders. Sie eignet sich für mechanische Geräte mit mittlerer und hoher Last.
Die Materialzusammensetzung der Lagereinheit der Serie UCPK ist wie folgt:
- Lager: Es wird Material 52100 verwendet, das sich durch hohe Härte, gute Verschleißfestigkeit, gute Formbeständigkeit und hohe Dauerfestigkeit auszeichnet.
- Lagergehäuse: Zu den Materialien gehören Grauguss, Sphäroguss, kaltgewalzte Stahlplatte, kohlenstoffhaltiger Kupfergussstahl, Edelstahl, technische Kunststoffe, Gummi usw.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN
Material
Gehäuse: Gusseisen oder gepresster Stahl Spannlager: 52100, 100Cr6, SUJ2
Inner ring diameter
20-65mm
Weight
0.68-5.24kg
Brand
QIBR/OEM/Neutral
Package
QIBR/Standard-Industrieverpackung/OEM
Applications
Industriemaschinen, Automobilindustrie, Landmaschinen, Materialtransportausrüstung, Bergbau und Bauwesen, HLK-Systeme, Schiffe, erneuerbare Energien, Lebensmittel- und Getränkeindustrie, medizinische Geräte usw.
| Nr. | Produkt | Produktnummer | Lagermodell | Gehäusemodell | Gewicht |
|---|---|---|---|---|---|
| 1 |
|
QUCPK204 | UC204 | PK204 | 0.68 kg |
| 2 |
|
QUCPK205 | UC205 | PK205 | 0.82 kg |
| 3 |
|
QUCPK206 | UC206 | PK206 | 1.24 kg |
| 4 |
|
QUCPK207 | UC207 | PK207 | 1.60 kg |
| 5 |
|
QUCPK208 | UC208 | PK208 | 2.04 kg |
| 6 |
|
QUCPK209 | UC209 | PK209 | 2.25 kg |
| 7 |
|
QUCPK210 | UC210 | PK210 | 2.82 kg |
| 8 |
|
QUCPK211 | UC211 | PK211 | 3.61 kg |
| 9 |
|
QUCPK212 | UC212 | PK212 | 4.71 kg |
| 10 |
|
QUCPK213 | UC213 | PK213 | 5.24 kg |
Merkmale und Vorteile der Lagereinheit der Serie UCPK
Die Lagereinheit der Serie UCPK hat viele Schlüsselprobleme in verschiedenen Bereichen gelöst, hauptsächlich in den folgenden Aspekten:
1. Einfache Montage
Durch die Verwendung einer Abdrückschraube lässt sich der Innenring während der Montage des Spannlagers leicht befestigen, was die Montage vereinfacht und es besonders für Anwendungen geeignet macht, die häufige Demontage und Wartung erfordern.
2. Hohe Anpassungsfähigkeit
Spannlager eignen sich besonders für den Einsatz in Umgebungen mit großen axialen und radialen Versätzen, ungenauen Einbaupositionen oder hohen Vibrationen.
3. Vertikale Struktur
Das Hauptmerkmal des vertikalen Lagergehäuses ist seine vertikale Form (d. h. „vertikal“), die für hohe Stabilität und Drehmomentfestigkeit sorgt. Es eignet sich für Anwendungen, die Unterstützung für die vertikale Achse erfordern.
4. Vibrationsdämpfende Leistung
Aufgrund ihres robusten Aufbaus verfügt die Lagereinheit der Serie UCPK über starke Vibrationsdämpfungsfähigkeiten, die die Auswirkungen von Vibrationen auf die Lager und andere Teile während des Betriebs wirksam reduzieren und die Lebensdauer der Geräte verlängern können.
Leistungsverbesserung und Lösungen für die Lagereinheit der Serie UCPK
1. Verbesserte Hochtemperaturleistung
Die Lagereinheit der Serie UCPK kann durch optimierte Materialien und Konstruktionsgestaltung über längere Zeiträume bei höheren Temperaturen ohne Beschädigung betrieben werden.
2. Optimierung der Formgestaltung
Durch die Optimierung der Form und Geometrie der Lagergehäuse (z. B. durch Hinzufügen von Verstärkungsrippen, Reduzierung der Reibungsflächen usw.) können seine mechanischen Eigenschaften verbessert, externe Kräfte verteilt, übermäßige Spannungskonzentrationen vermieden und seine Tragfähigkeit verbessert werden.
3. Hinzufügen von Dämpfungsmaterialien
Durch das Hinzufügen geeigneter Dämpfungsmaterialien (z. B. Gummipuffer, Polyurethanpuffer usw.) zu Lagergehäuse können externe Vibrationen und Stöße wirksam reduziert werden, wodurch die Stabilität und Haltbarkeit verbessert wird, insbesondere in Umgebungen mit starken Vibrationen oder hoher Belastung.
4. Verbesserung der Bearbeitungsgenauigkeit
Verwendung der Präzisionsbearbeitungsgeräte, Verbesserung der Fertigungsgenauigkeit und Verringerung der Oberflächenrauheit gewährleisten einen niedrigen Reibungskoeffizienten während des Betriebs und verbessern die Tragfähigkeit.
Hauptanwendungsbereiche der Lagereinheiten der Serie UCPK
Bergbau und Metallurgie
Die Arbeitsumgebung in der Bergbau- und Metallindustrie ist im Allgemeinen rau und die Ausrüstung muss enormen Stößen und Belastungen standhalten. Die Lagereinheiten der Serie UCPK werden als Lagerstützkomponenten verwendet.
Wasseraufbereitungsanlagen
In Wasseraufbereitungsanlagen wie Wasserpumpen, Abwasseraufbereitungsanlagen und Filtersystemen können die Lagereinheiten der Serie UCPK als Stützkomponenten für die Antriebswelle verwendet werden.
Landwirtschaftliche Maschinen
Landwirtschaftliche Geräte wie Sämaschinen, Erntemaschinen und Traktoren: Lagereinheiten der Serie UCPK stützen und fixieren Lager in landwirtschaftlichen Maschinen und tragen so zur Verbesserung der Haltbarkeit und Betriebsstabilität der Maschinen bei und reduzieren den Bedarf an häufigen Reparaturen und Wartungen.
Verarbeitungsausrüstung
Wie Drehbänke, Fräsmaschinen, Schleifmaschinen und andere feinmechanische Geräte spielt die Lagereinheit der Serie UCPK eine Rolle bei der Stabilisierung der Rotation und der Lagerung schwerer Lasten.
