Das Bild kann vom Produkt abweichen. Weitere Informationen finden Sie in den technischen Daten.
UCP
Die am häufigsten verwendeten Materialien und Anwendungsoptionen der Lagereinheit der Serie UCP für den gewerblichen Einsatz sind wie folgt:

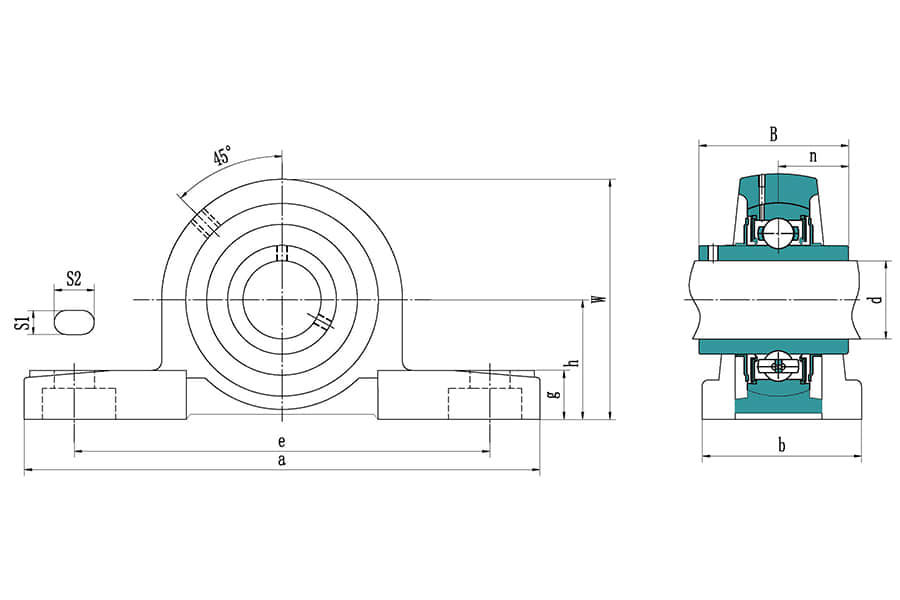

Die Lagereinheit der Serie UCP besteht aus einem vertikalen Lagergehäuse und einem Spannlager mit Abdrückschraube. Diese Art von Lager wird in Durchgangswellen mit geringer Steifigkeit und großen Durchbiegungen eingesetzt. Das Lager ist auf beiden Seiten abgedichtet, um das Eindringen von Schmutz zu verhindern. Das Spannlager wurde bereits im Werk mit der richtigen Menge Schmiermittel befüllt, sodass es vor dem Einbau nicht gereinigt oder geschmiert werden muss.
Die Materialzusammensetzung der Lagereinheit der Serie UCP ist wie folgt:
- Lager: Es wird Material 52100 verwendet, das sich durch hohe Härte, gute Verschleißfestigkeit, gute Formbeständigkeit und hohe Dauerfestigkeit auszeichnet.
- Lagergehäuse: Zu den Materialien gehören Grauguss, Sphäroguss, kaltgewalzte Stahlplatte, kohlenstoffhaltiger Kupfergussstahl, Edelstahl, technische Kunststoffe, Gummi usw.
Standard
GB,ASTM/AISI,ГОСТ,BS,JIS,NF,DIN / VDEh,DIN
Material
Gehäuse: Gusseisen oder gepresster Stahl Spannlager: 52100, 100Cr6, SUJ2
Inner ring diameter
12-140mm
Weight
0.65-87.8kg
Brand
QIBR/OEM/Neutral
Package
QIBR/Standard-Industrieverpackung/OEM
Applications
Industriemaschinen, Automobilindustrie, Landmaschinen, Materialtransportausrüstung, Bergbau und Bauwesen, HLK-Systeme, Schiffe, erneuerbare Energien, Lebensmittel- und Getränkeindustrie, medizinische Geräte usw.
| Nr. | Produkt | Produktnummer | Lagermodell | Gehäusemodell | Gewicht |
|---|---|---|---|---|---|
| 1 |
|
QUCP201 | UC201 | P201 | 0.65 kg |
| 2 |
|
QUCP202 | UC202 | P202 | 0.65 kg |
| 3 |
|
QUCP203 | UC203 | P203 | 0.65 kg |
| 4 |
|
QUCP204 | UC204 | P204 | 0.65 kg |
| 5 |
|
QUCP205 | UC205 | P205 | 0.76 kg |
| 6 |
|
QUCP206 | UC206 | P206 | 1.2 kg |
| 7 |
|
QUCP207 | UC207 | P207 | 1.46 kg |
| 8 |
|
QUCP208 | UC208 | P208 | 1.86 kg |
| 9 |
|
QUCP209 | UC209 | P209 | 2.06 kg |
| 10 |
|
QUCP210 | UC210 | P210 | 2.61 kg |
| 11 |
|
QUCP211 | UC211 | P211 | 3.23 kg |
| 12 |
|
QUCP212 | UC212 | P212 | 4.44 kg |
| 13 |
|
QUCP213 | UC213 | P213 | 5.35 kg |
| 14 |
|
QUCP214 | UC214 | P214 | 5.86 kg |
| 15 |
|
QUCP215 | UC215 | P215 | 6.45 kg |
| 16 |
|
QUCP216 | UC216 | P216 | 7.86 kg |
| 17 |
|
QUCP217 | UC217 | P217 | 9.56 kg |
| 18 |
|
QUCP218 | UC218 | P218 | 11.59 kg |
| 19 |
|
QUCP305 | UC305 | P305 | 1.3 kg |
| 20 |
|
QUCP306 | UC306 | P306 | 1.7 kg |
| 21 |
|
QUCP307 | UC307 | P307 | 2.4 kg |
| 22 |
|
QUCP308 | UC308 | P308 | 3.1 kg |
| 23 |
|
QUCP309 | UC309 | P309 | 4.2 kg |
| 24 |
|
QUCP310 | UC310 | P310 | 5.7 kg |
| 25 |
|
QUCP311 | UC311 | P311 | 7.3 kg |
| 26 |
|
QUCP312 | UC312 | P312 | 8.9 kg |
| 27 |
|
UCP313 | UC313 | P313 | 10.5 kg |
| 28 |
|
UCP314 | UC314 | P314 | 12.1 kg |
| 29 |
|
UCP315 | UC315 | P315 | 14.6 kg |
| 30 |
|
UCP316 | UC316 | P316 | 17.6 kg |
| 31 |
|
UCP317 | UC317 | P317 | 19.4 kg |
| 32 |
|
UCP318 | UC318 | P318 | 22.5 kg |
| 33 |
|
UCP319 | UC319 | P319 | 27.9 kg |
| 34 |
|
UCP320 | UC320 | P320 | 33.9 kg |
| 35 |
|
UCP322 | UC322 | P322 | 45.4 kg |
| 36 |
|
UCP324 | UC324 | P324 | 55.2 kg |
| 37 |
|
UCP326 | UC326 | P326 | 71.7 kg |
| 38 |
|
UCP328 | UC328 | P328 | 87.8 kg |
Merkmale und Vorteile der Lagereinheit der Serie UCP
Die Lagereinheit der Serie UCP hat viele Schlüsselprobleme in verschiedenen Bereichen gelöst, hauptsächlich in den folgenden Aspekten:
1. Einfache Montage
Durch die Verwendung einer Abdrückschraube lässt sich der Innenring während der Montage des Spannlagers leicht befestigen, was die Montage vereinfacht und es besonders für Anwendungen geeignet macht, die häufige Demontage und Wartung erfordern.
2. Hohe Anpassungsfähigkeit
Spannlager eignen sich besonders für den Einsatz in Umgebungen mit großen axialen und radialen Versätzen, ungenauen Einbaupositionen oder hohen Vibrationen.
3. Platzsparend
Die Lagereinheit der Serie UCP kann platzsparend horizontal installiert werden und eignet sich besonders für Umgebungen mit begrenztem Platzangebot.
4. Vibrationsdämpfende Leistung
Aufgrund ihres robusten Aufbaus verfügt die Lagereinheit der Serie UCP über starke Vibrationsdämpfungsfähigkeiten, die die Auswirkungen von Vibrationen auf die Lager und andere Teile während des Betriebs wirksam reduzieren und die Lebensdauer der Geräte verlängern können.
Leistungsverbesserung und Lösungen für die Lagereinheit der Serie UCP
1. Verbesserte Hochtemperaturleistung
Die Lagereinheit der Serie UCP kann durch optimierte Materialien und Konstruktionsgestaltung über längere Zeiträume bei höheren Temperaturen ohne Beschädigung betrieben werden.
2. Optimiertes Schmiersystem
Die gute Schmierung kann die Reibung verringern, den Verschleiß der Lager und des Lagergehäuses verringern und somit die Lebensdauer des Geräts verlängern. Durch das angemessene Schmiermittelzirkulationssystem können die Lager im Lagergehäuse immer gut geschmiert sind.
3. Hinzufügen von Dämpfungsmaterialien
Durch das Hinzufügen geeigneter Dämpfungsmaterialien (z. B. Gummipuffer, Polyurethanpuffer usw.) zu Lagergehäuse können externe Vibrationen und Stöße wirksam reduziert werden, wodurch die Stabilität und Haltbarkeit verbessert wird, insbesondere in Umgebungen mit starken Vibrationen oder hoher Belastung.
4. Verbesserung der Bearbeitungsgenauigkeit
Verwendung der Präzisionsbearbeitungsgeräte, Verbesserung der Fertigungsgenauigkeit und Verringerung der Oberflächenrauheit gewährleisten einen niedrigen Reibungskoeffizienten während des Betriebs und verbessern die Tragfähigkeit.
5. Verbesserung der Lagerabdichtung
Durch stärkere Dichtung werden das Austreten von Schmierfett und das Eindringen von Verunreinigungen von außen verringert. Dies verbessert die Betriebseffizienz des Lagers, verringert die Wartungshäufigkeit und verlängert die Lebensdauer.
Hauptanwendungsbereiche der Lagereinheiten der Serie UCP
Fördersysteme
In vielen Fördersystemen (z. B. Rollenförderer, Kettenförderer usw.) werden Lagereinheiten der Serie UCP verwendet, um den reibungslosen Betrieb von Förderbändern und anderen beweglichen Teilen zu gewährleisten. Die vertikale Installation spart Platz und erhöht die Stabilität des Systems.
Pumpenausrüstung
Die rotierenden Teile von Geräten wie Wasserpumpen, Chemiepumpen und Abwasserpumpen werden häufig von Lagereinheiten der Serie UCP getragen.
Landwirtschaftliche Maschinen
Landwirtschaftliche Geräte wie Sämaschinen, Erntemaschinen und Traktoren: Lagereinheiten der Serie UCP stützen und fixieren Lager in landwirtschaftlichen Maschinen und tragen so zur Verbesserung der Haltbarkeit und Betriebsstabilität der Maschinen bei und reduzieren den Bedarf an häufigen Reparaturen und Wartungen.
Papierindustrie
Papiermaschinen bestehen in der Regel aus großen Walzen, Übertragungsvorrichtungen und anderen beweglichen Teilen, die von Lagereinheiten der Serie UCP gestützt werden müssen. Die effektive Unterstützung gewährleistet die Stabilität und Sicherheit dieser Vorrichtungen während des Hochgeschwindigkeitsbetriebs.
