Warum werden Kreuzrollenlager häufig in Drehtischen eingesetzt?

Drehtische spielen eine entscheidende Rolle in Automatisierungssystemen und CNC-Maschinen, wo hochpräzise Drehbewegungen und hohe Belastbarkeit unerlässlich sind. Um diesen hohen Anforderungen gerecht zu werden, hat sich das Kreuzrollenlager wegen seiner kompakten Bauweise, hohen Steifigkeit und multidirektionalen Belastbarkeit als bevorzugte Lösung etabliert.

1. Wesentliche Anforderungen an Lager in Rundtisch

Im realen Betrieb sind Rundtische komplexen und kombinierten Belastungen ausgesetzt, darunter:

• Axiale Belastungen
• Radiale Belastungen
• Kippmomente

Gleichzeitig werden Rundtische häufig für die Indexierung, Positionierung oder kontinuierliche Drehung eingesetzt, was Folgendes erfordert:

• Hohe Drehgenauigkeit
• Stabile Wiederholgenauigkeit
• Hervorragende strukturelle Steifigkeit

Wenn das Lager keine ausreichende Steifigkeit hat, können selbst geringfügige Verformungen unter Last zu folgenden Problemen führen:

• Verstärkte Positionierfehler
• Instabiler Lauf
• Erhöhte Schwingungen

Herkömmliche Lageranordnungen haben Schwierigkeiten, multidirektionale Belastungen innerhalb eines begrenzten Einbauraums aufzunehmen, was eine stärke integrierte und leistungsstarke Lösung erforderlich macht.

2. Konstruktions- und Leistungsvorteile von Kreuzrollenlagern

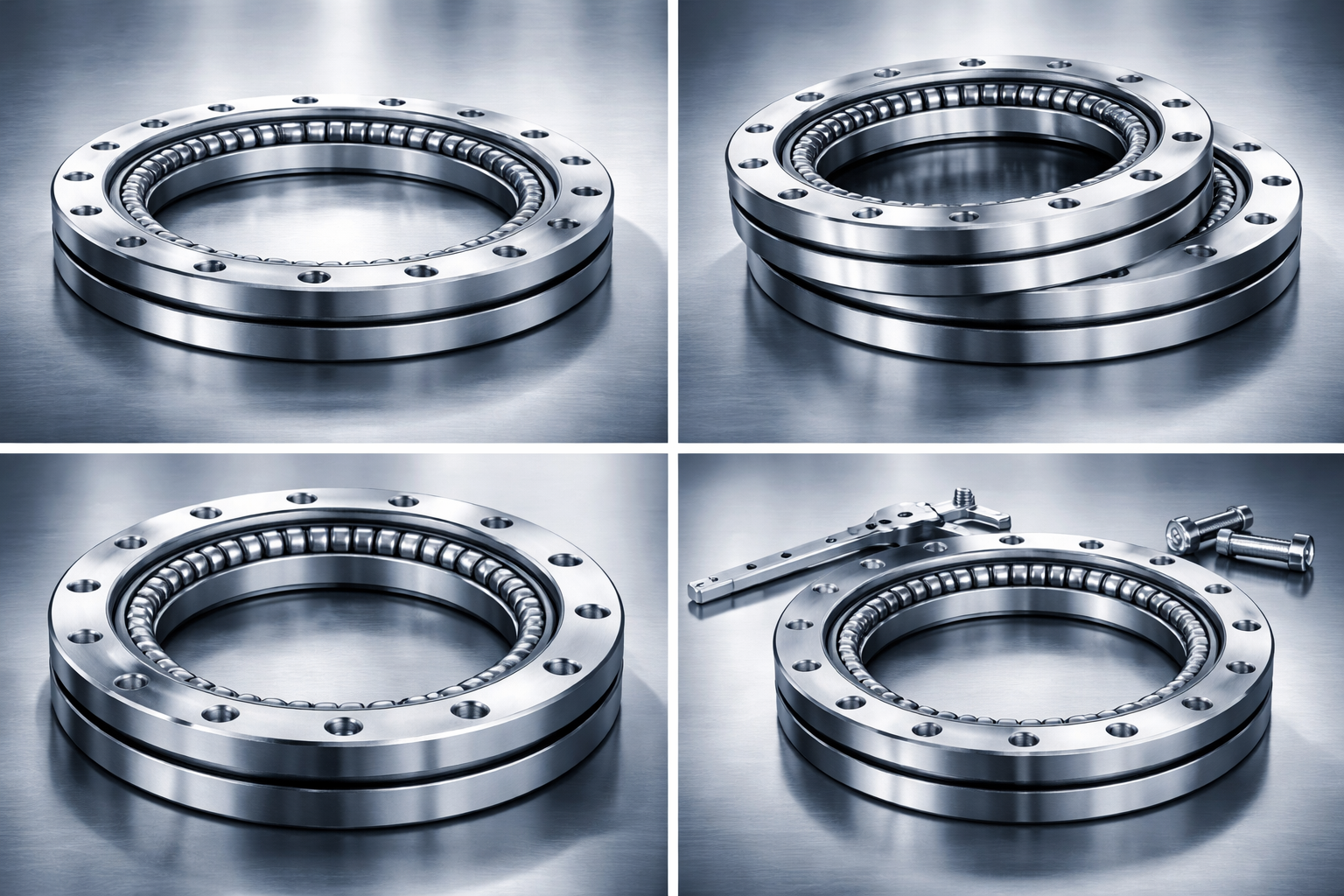

Das Kreuzrollenlager zeichnet sich durch zylindrische Rollen aus, die abwechselnd im 90°-Winkel angeordnet sind, wodurch es Belastungen in alle Richtungen aufnehmen kann.

Zu den wichtigsten Vorteilen gehören:

• Belastbarkeit in mehrere Richtungen: Ein Lager kann gleichzeitig Axial-, Radial- und Momentbelastungen aufnehmen
• Hohe Steifigkeit (Linienkontaktkonstruktion): Der Linienkontakt zwischen Rollen und Laufringen gewährleistet minimale elastische Verformung
• Integrierte Bauweise: In der Regel mit einteiligen Innen- und Außenringen konstruiert, wodurch Montagefehler reduziert werden
• Verbesserte Momentfestigkeit: Die gekreuzte Rollenanordnung widersteht Kippkräften wirksam

Diese Eigenschaften machen Kreuzrollenlager ideal für kompakte, leistungsstarke Drehtischkonstruktionen.

3. Vorteile für die Präzisionserhaltung und Systemvereinfachung

Bei der Konstruktion von Drehtischen kann ein Kreuzrollenlager häufig mehrere Sätze von Schrägkugellagern oder Axiallagern ersetzen und bietet damit erhebliche Vorteile auf Systemebene:

• Vereinfachte Struktur: Weniger Komponenten und Montageflächen
• Reduzierte Montagefehler: Minimiert die Toleranzsumme (Koaxialitäts- und Rechtwinkligkeitsfehler)
• Stabile Vorspannfähigkeit: Gewährleistet gleichbleibende Steifigkeit sowohl in axialer als auch in radialer Richtung
• Langfristige Genauigkeitserhaltung: Geringerer Leistungsabfall im Laufe der Zeit

Diese Vorteile sind besonders wertvoll in Anwendungen wie:

• CNC-Drehtische
• Präzisionsmontageplattformen
• Prüf- und Messgeräte

4. Die wichtigsten Vorteile auf einen Blick

• Unterstützt multidirektionale Belastungen mit einem einzigen Lager
• Kompakte Bauweise, spart Einbauraum
• Hohe Steifigkeit, gewährleistet Drehgenauigkeit
• Reduzierte Montagekomplexität und Fehlerakkumulation

5. Fazit

Der weitverbreitete Einsatz von Kreuzrollenlagern in Drehtischen ist kein Zufall. Ihre einzigartige Struktur passt perfekt zu den anspruchsvollen Arbeitsbedingungen von Drehsystemen. Durch die Kombination von hoher Steifigkeit, Mehrfachbelastbarkeit und struktureller Integration verbessern Kreuzrollenlager die Präzision, Stabilität und Zuverlässigkeit erheblich und machen sie zur optimalen Wahl für moderne Drehtische.
