Was sind elektrisch isolierte Lager und warum sind sie in modernen Maschinen wichtig?

Da Elektromotoren und Frequenzumrichter in der modernen Industrie immer häufiger zum Einsatz kommen, rückt eine verborgene Herausforderung zunehmend in den Fokus: elektrische Schäden an Lagern.

Elektrisch isolierte Lager haben sich als zuverlässige Lösung erwiesen, um Anlagen vor strombedingten Ausfällen zu schützen und so eine längere Lebensdauer sowie eine verbesserte Betriebsstabilität zu gewährleisten.

Was verursacht elektrische Schäden an Lagern?

In vielen Elektromotoranwendungen, insbesondere bei solchen mit Frequenzumrichtern oder Wechselrichtern, können Streuströme durch die Welle fließen und in das Lager gelangen.

Dies kann zu folgenden Problemen führen:

• Schäden durch Funkenerosion (EDM)
• Lochfraß und Rillenbildung an der Oberfläche
• Erhöhte Vibrationen und Geräuschentwicklung
• Vorzeitiger Lagerausfall

Selbst geringe elektrische Ströme können im Laufe der Zeit erhebliche Schäden verursachen, weshalb der elektrische Schutz ein entscheidender Faktor bei der Konstruktion moderner Anlagen ist.

Was sind elektrisch isolierte Lager?

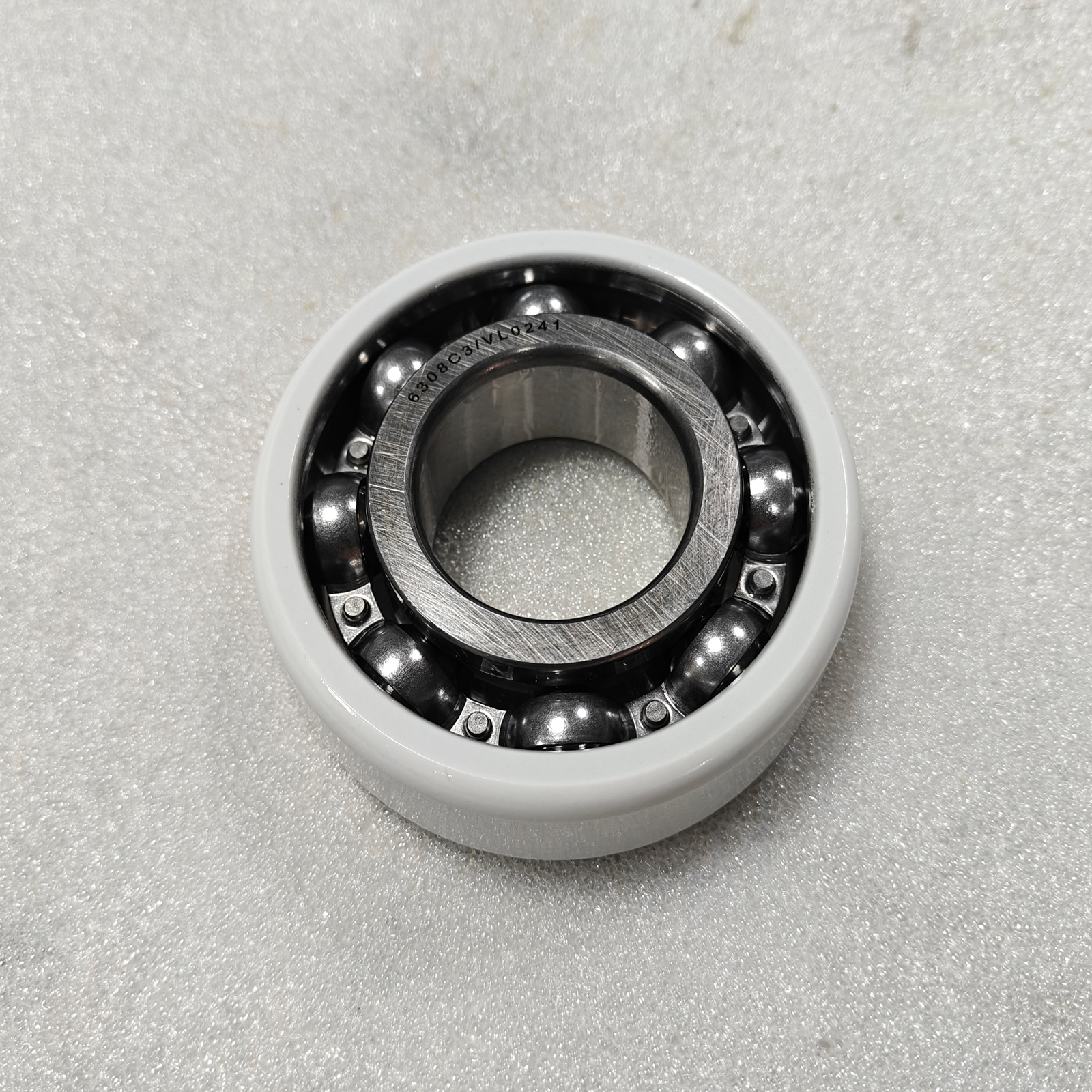

Elektrisch isolierte Lager sind so konstruiert, dass sie den Stromfluss durch das Lager verhindern. Dies wird in der Regel durch eine Isolierschicht auf einen der Lagerringe erreicht.

Zu den gängigen Isolationsmethoden gehören:

• Keramikbeschichtung auf dem Außen- oder Innenring
• Isolierschichten auf Oxidbasis
• Hybridkonstruktionen mit keramischen Wälzkörpern

Diese Lösungen blockieren Strompfade wirksam und schützen das Lager vor elektrischer Erosion.

Wichtige Vorteile elektrisch isolierter Lager

Elektrisch isolierte Lager bieten in industriellen Anwendungen mehrere wichtige Vorteile:

Schutz vor elektrischer Erosion

Sie verhindern, dass Strom durch die Wälzkörper fließt, und verhindern so EDM-Schäden.

Verlängerte Lebensdauer

Durch die Verringerung von Verschleiß und Oberflächenschäden wird die Lebensdauer der Lager deutlich verbessert.

Verbesserte Zuverlässigkeit

Der stabile Betrieb mit reduzierten Vibrationen und Geräuschen verbessert die Gesamtleistung der Anlage.

Kompatibilität mit Hochgeschwindigkeitssystemen

Diese Lager erweisen sich in Elektromotoren, Generatoren und umrichtergesteuerten Systemen als leistungsstark.

Typische Anwendungen

Elektrisch isolierte Lager finden breite Anwendung in Bereichen, in denen elektrischer Strom vorhanden ist oder auftreten kann:

• Elektromotoren mit Frequenzumrichtern (VFDs)
• Windkraftgeneratoren
• Eisenbahn-Traktionsmotoren
• Elektrofahrzeuge (EVs)
• Industriepumpen und Kompressoren

In diesen Systemen ist die elektrische Isolierung unerlässlich, um unerwartete Ausfälle zu verhindern und Wartungskosten zu senken.

Verwandte Lagerlösungen

Neben isolierten Lagern können je nach Anwendungsanforderungen auch andere Lösungen in Betracht gezogen werden:

Rillenkugellager

Weit verbreitet in Elektromotoren für hohe Drehzahlen und reibungsarme Leistung.

Schrägkugellager

Geeignet für Anwendungen, die kombinierte Tagfähigkeit und höhere Steifigkeit erfordern.

Hybrid-Keramiklager

Durch den Einsatz keramischer Wälzkörper bieten diese Lager sowohl elektrische Isolierung als auch hohe Drehzahlfähigkeit.

Fazit

Da die Industrie zunehmend auf Elektrifizierung und hocheffiziente Systeme umstellt, gewinnt der Schutz vor elektrischen Schäden an Lagern zunehmend an Bedeutung. Elektrisch isolierte Lager bieten eine effektive und zuverlässige Lösung für diese Herausforderung.

Das Verständnis, wann und warum isolierte Lager eingesetzt werden sollten, hilft Ingenieuren, die Zuverlässigkeit der Anlagen zu verbessern, Wartungskosten zu senken und die Lebensdauer moderner Maschinen zu verlängern.
