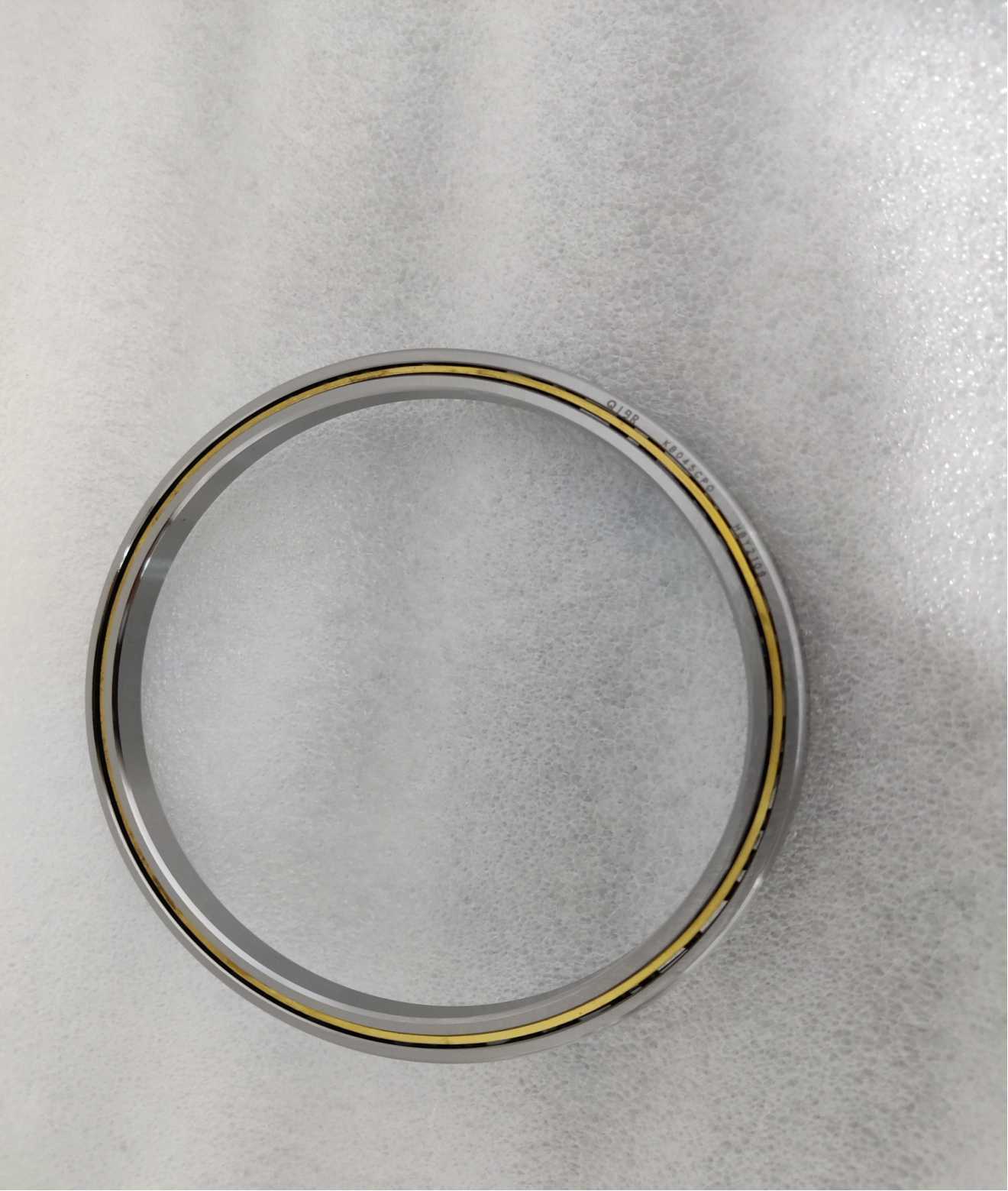

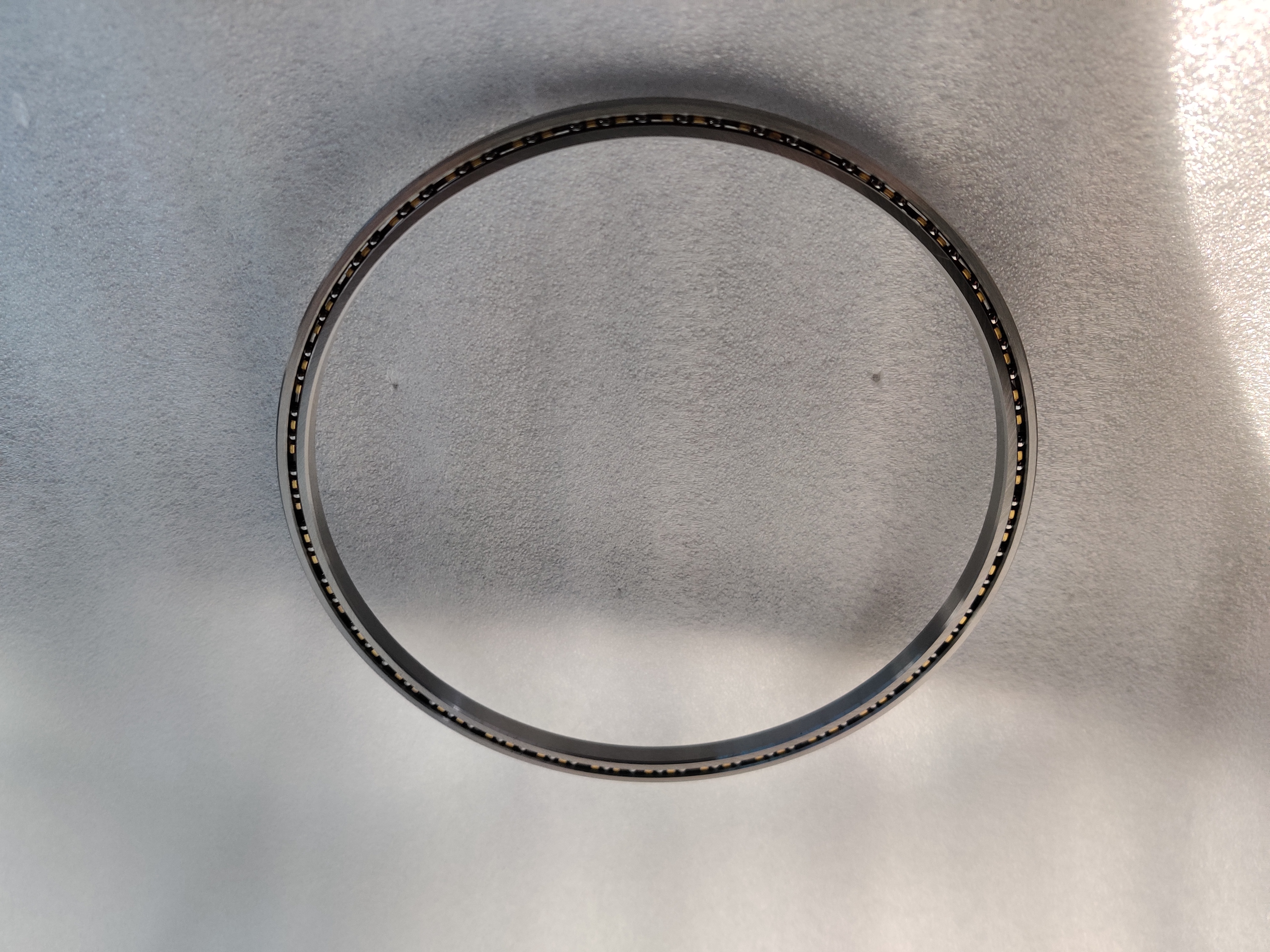

Dünnringkugellager

Ein Dünnringkugellager ist ein spezieller Lagertyp, der mit einem ungewöhnlich kleinen Querschnitt (der Abstand zwischen Innen- und Außenring) konstruiert ist, selbst wenn die Bohrungsgröße zunimmt. Dadurch eignen sie sich ideal für Anwendungen, bei denen Platz- und Gewichtseinsparungen von entscheidender Bedeutung sind.

Hier finden Sie eine Aufschlüsselung der Merkmale und Anwendungen:

I. Hauptmerkmale:

1. Kompakt und leicht

• Mit einem dünnen Radialschnitt konstruiert, wodurch Größe und Gewicht reduziert werden.
• Der Querschnitt bleibt bei zunehmender Bohrungsgröße konstant.

2. Drei Haupttypen

• Radiallager (Typ C): Für radiale Belastungen.
• Schrägkugellager (Typ A): Für radiale und axiale Belastungen.
• Vierpunktlager (Typ X): Für radiale, axiale und Momentbelastungen.

3. Materialoptionen

• Chromstahl oder Edelstahl für den Standard.
• Keramikkugeln für Hybridversionen (höhere Geschwindigkeit, Korrosionsbeständigkeit).

4. Hohe Präzision, niedriges Drehmoment

• Einsatz in Hochleistungsumgebungen mit niedrigem Drehwiderstand.

II. Anwendungen von Dünnringkugellagern

• Robotik und Automatisierung
• Medizinische Geräte (z. B. CT-Scanner)
• Luft- und Raumfahrt und Verteidigung
• Halbleiterausrüstung
• Kardanringe, Drehgeber, optische Instrumente

III. Beispielbezeichnung

KA020XP0

• K: Dünnringkugellager
• A: Typ A (Schrägkugellager)
• 020: 2,0 Zoll Bohrung
• XP0: Vierpunktkontakt, leichte Vorspannung

Für weitere Informationen wenden Sie sich bitte an QIBR
