61810-2RZ: Ein vielseitiges und zuverlässiges Rillenkugellager für industrielle Anwendungen

Im Bereich der Industriemaschinen und mechanischen Systeme spielen Lager eine unverzichtbare Rolle als kritische Komponenten, die Reibung reduzieren und Lasten tragen. Unter der großen Auswahl an verfügbaren Lagern sticht das 61810-2RZ als äußerst vielseitiges und weit verbreitetes einreihiges Rillenkugellager hervor, dem Ingenieure und Hersteller in zahlreichen Branchen vertrauen. Dieser Artikel befasst sich mit den wichtigsten Merkmalen, technischen Spezifikationen, Anwendungen, Installationsrichtlinien und Wartungsverfahren des Lagers 61810-2RZ und erläutert, warum es sowohl für industrielle als auch für gewerbliche Anwendungen zur bevorzugten Wahl geworden ist.

Um die Kernmerkmale des Modells 61810-2RZ zu verstehen, ist es zunächst einmal wichtig, die Bezeichnung zu kennen. Der alphanumerische Code folgt einer standardisierten Nomenklatur, die wichtige Informationen über die Konstruktion und die Eigenschaften des Lagers vermittelt. Die erste Ziffer „6“ gibt an, dass es zur Rillenkugellager gehört, dem aufgrund seiner Einfachheit, Vielseitigkeit und Fähigkeit, sowohl radiale als auch axiale Belastungen in beide Richtungen aufzunehmen, am häufigsten verwendeten Lagertyp. Die nächsten beiden Ziffern „18“ bezeichnen die Lagerserie, insbesondere die Serie 61800, die als Dünnring-Rillenkugellager klassifiziert ist und sich durch ihre kompakte Bauweise mit einer im Verhältnis zu ihrem Durchmesser geringen Querschnittshöhe auszeichnet. Die folgenden beiden Ziffern „10“ stehen für den Bohrungsdurchmesser; in metrischen Einheiten entspricht dies einer Bohrung von 50 mm (berechnet als 10 × 5 mm). Schließlich gibt das Suffix „2RZ“ an, dass das Lager auf beiden Seiten mit zwei berührungslosen Gummidichtungen (RZ) ausgestattet ist, die dazu dienen, die inneren Komponenten vor Verunreinigungen wie Staub, Schmutz und Feuchtigkeit zu schützen und gleichzeitig das Schmierfett im Inneren zu halten.

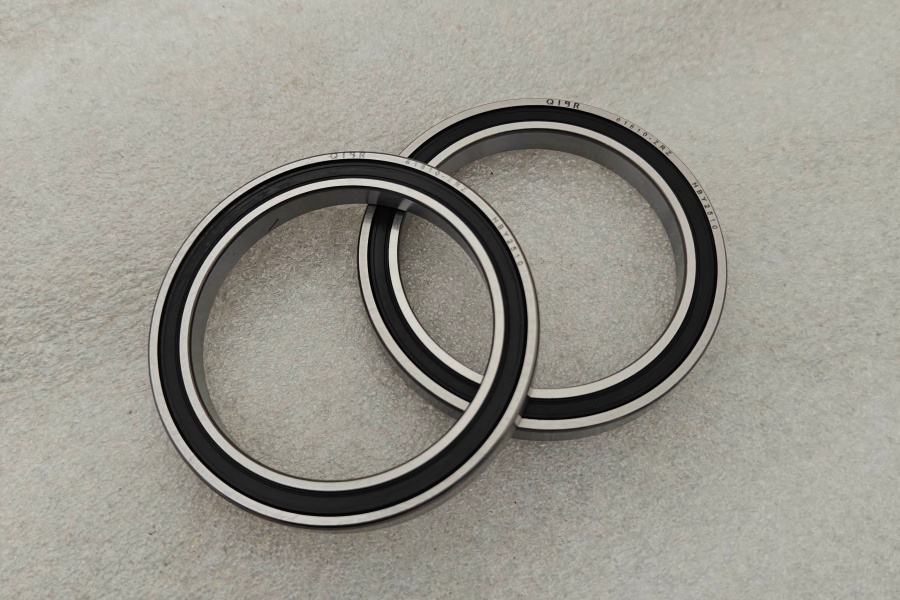

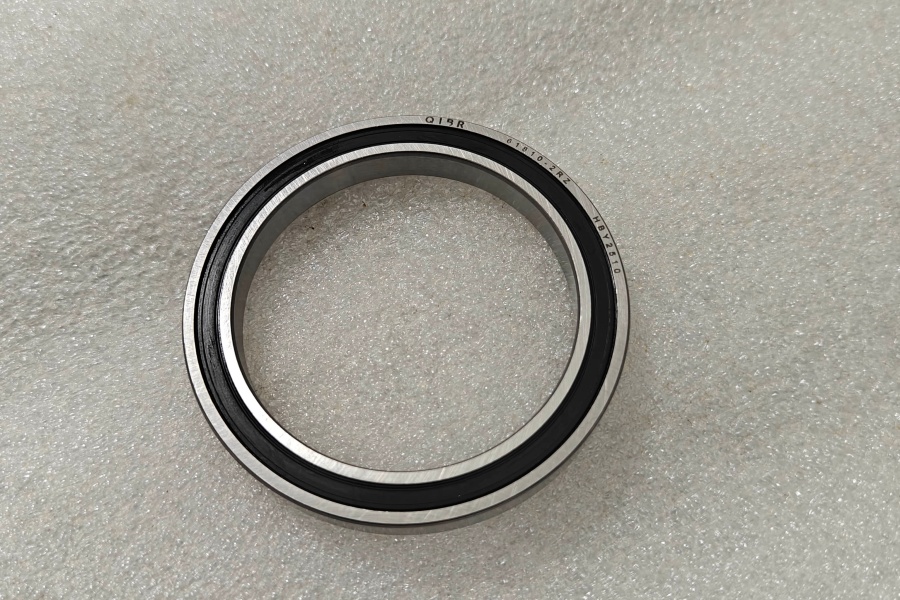

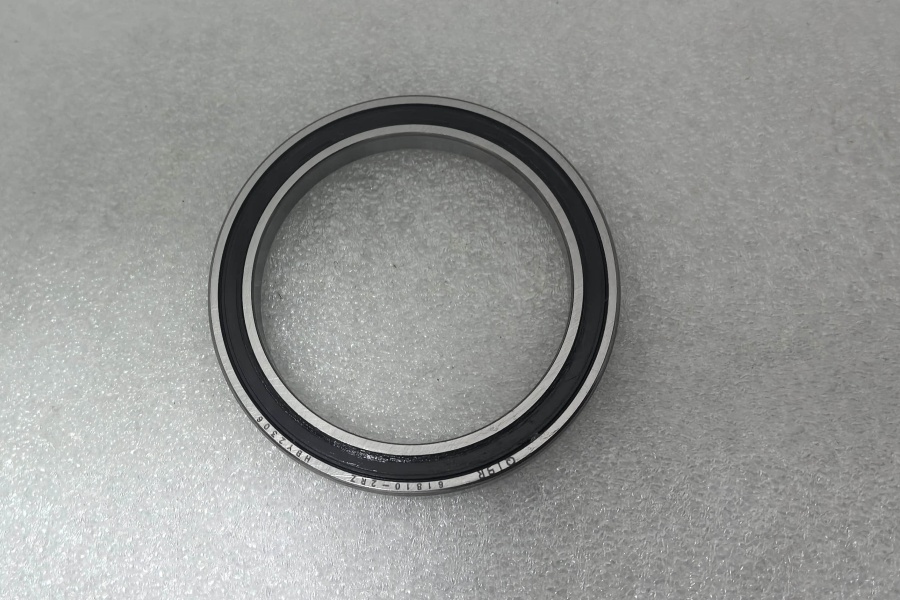

Als einreihiges Rillkugellager besteht es aus vier Hauptkomponenten: einem Innenring, einem Außenring, einem Satz Stahlkugeln (Wälzkörper) und einem Stahlkäfig, der die Kugeln gleichmäßig voneinander trennt und führt. Der Innen- und Außenring verfügen über präzisionsgeschliffene Rillen, die sich der Form der Stahlkugeln anpassen. So können die Kugeln reibungslos abrollen und die Last effizient verteilen. Die berührungslosen Gummidichtungen (2RZ) sind auf beiden Seiten des Lagers angebracht. Im Gegensatz zu Kontaktdichtungen berühren diese Dichtungen den Innenring nicht, was die Reibung minimiert und höhere Drehzahlen ermöglicht, während gleichzeitig ein wirksamer Schutz vor Verunreinigungen gewährleistet ist. Diese ausgewogene Konstruktion zwischen Schutz und geringer Reibung macht das 61810-2RZ ideal für Anwendungen, die sowohl Zuverlässigkeit als auch Effizienz erfordern.

Die technischen Spezifikationen des 61810-2RZ unterstreichen seine Leistungsfähigkeit zusätzlich. Gemäß den Industriestandards und Herstellerangaben hat das Lager einen Bohrungsdurchmesser (d) von 50 mm, einen Außendurchmesser (D) von 65 mm und eine Breite (B) von 7 mm – Abmessungen, die es kompakt und für Anwendungen mit begrenztem Platzangebot geeignet machen. Es verfügt über ein normales Radialspiel (C0), das ist das interne Spiel zwischen den Wälzkörpern und den Ringen, wenn das Lager nicht montiert oder belastet ist, was die Wärmeausdehnung während des Gebrauchs ausgleicht. Die dynamische Tragzahl (Cr) des 61810-2RZ liegt typischerweise bei etwa 6200 N, während die statische Tragzahl (C0r) etwa 5800 N beträgt; diese Werte geben die maximalen Radialbelastungen an, denen das Lager im Dauerbetrieb bzw. unter statischen Bedingungen standhalten kann. Darüber hinaus hat das Lager eine Referenzdrehzahl für Fettschmierung von 9500 U/min und eine Referenzdrehzahl für Ölschmierung von 11000 U/min, wodurch es für Hochgeschwindigkeitsanwendungen wie Elektromotoren und Elektrowerkzeuge geeignet ist. Die Präzisionsklasse des 61810-2RZ ist in der Regel ABEC 1 (ISO P0), was für die meisten allgemeinen industriellen Anwendungen ausreichend ist und ein ausgewogenes Verhältnis zwischen Präzision und Kosteneffizienz bietet.

Einer der wichtigsten Vorteile des Lagers 61810-2RZ ist seine breiten Anwendungen, das sich über mehrere Branchen erstreckt. Durch seine kompakte Bauweise und seine Fähigkeit, sowohl radiale als auch axiale Belastungen aufzunehmen, eignet es sich für verschiedene mechanische Systemen. In der Automobilindustrie wird es häufig in Getrieben, Kupplungssystemen und Radnaben eingesetzt, wo es hohen Geschwindigkeiten und unterschiedlichen Belastungen standhalten und gleichzeitig zuverlässig funktionieren muss. Auch in Industriemaschinen – etwa Förderanlagen, Pumpen, Kompressoren oder Textilmaschinen – überzeugt es durch Laufruhe und lange Lebensdauer. Es wird auch häufig in Elektromotoren – sowohl in Industriemotoren als auch in kleinen Haushaltsmotoren – sowie in Elektrowerkzeugen eingesetzt, wo seine hohen Drehzahlen und seine geringe Reibung zur Energieeffizienz und Leistung beitragen. Darüber hinaus wird das Lager in Haushaltsgeräten wie Waschmaschinen und Trocknern eingesetzt, wo seine abgedichtete Konstruktion vor Staub und Feuchtigkeit schützt.

Die richtige Montage ist entscheidend für die Maximierung der Leistung und Lebensdauer des Lagers 61810-2RZ. Vor der Montage muss unbedingt sichergestellt werden, dass die Montagefläche (Welle und Gehäuse) sauber und gratfrei ist. Verunreinigungen oder Unregelmäßigkeiten können zu Fehlausrichtungen, erhöhter Reibung und vorzeitigem Verschleiß führen. Das Lager sollte mit geeigneten Werkzeugen wie einer Presse oder einer Kupferhülse montiert werden, um die Kraft gleichmäßig auf den Innen- oder Außenring auszuüben – niemals auf die Wälzkörper oder den Käfig, da dies die Lagerkomponenten beschädigen kann. Bei Anwendungen mit Presspassung (bei denen das Lager auf die Welle oder in das Gehäuse gepresst wird) kann der Innenring sich durch temperaturgesteuerte Methode (z. B. Ölbadheizung bei 80–100 °C) dehnen, was die Montage erleichtert und Beschädigungen vermeidet. Es ist auch wichtig, sicherzustellen, dass die Höhe der Wellenstufe ¾ der Innenringhöhe nicht überschreitet, um die Fehlausrichtung zu verhindern und ordnungsgemäße Lastverteilung zu gewährleisten. Nach der Montage sollte das Lager auf gleichmäßige Drehung und korrekte Ausrichtung überprüft werden, um übermäßige Vibrationen oder Geräusche zu vermeiden.

Regelmäßige Wartung ist ein weiterer entscheidender Faktor für die Verlängerung der Lebensdauer des Lagers 61810-2RZ. Die berührungslosen Gummidichtungen (2RZ) tragen dazu bei, das Schmierfett zurückzuhalten, aber mit der Zeit kann sich das Fett aufgrund von Hitze, Verunreinigungen oder normalem Verschleiß zersetzen. Es wird empfohlen, das Lager regelmäßig auf Anzeichen von Verschleiß zu überprüfen, wie z. B. ungewöhnliche Geräusche, Vibrationen oder Überhitzung, die auf unzureichende Schmierung oder Verunreinigungen hinweisen können. Wenn das Lager in einer rauen Umgebung mit hohem Staub- oder Feuchtigkeitsgehalt eingesetzt wird, sind möglicherweise häufigere Inspektionen und ein häufigerer Fettwechsel erforderlich. Beim Austausch des Fetts ist es wichtig, ein hochwertiges Schmiermittel zu verwenden, das mit den Betriebsbedingungen des Lagers (Temperatur, Drehzahl, Belastung) kompatibel ist. Darüber hinaus sollten die Dichtungen regelmäßig auf Beschädigungen oder Verschleiß überprüft werden, da beschädigte Dichtung das Eindringen von Verunreinigungen in das Lager ermöglichen und zu einem vorzeitigen Ausfall führen kann.

Das Lager 61810-2RZ ist auch für seine Langlebigkeit und Wirtschaftlichkeit bekannt. Es wird aus hochwertigem Stahl hergestellt und bietet ausgezeichnete Verschleiß- und Ermüdungsbeständigkeit. Der Stahlkäfig bietet stabile Unterstützung für die Wälzkörper, reduziert die Reibung und sorgt für gleichmäßige Lastverteilung, während die berührungslosen Dichtungen den Wartungsaufwand minimieren, indem sie die inneren Komponenten vor Verunreinigungen schützen. Gemessen an anderen Bauformen ist das Lager vergleichsweise kostengünstig und bei gängigen Herstellern (wie SKF, FAG, Timken) verfügbar.

Zusammenfassend lässt sich sagen, dass das 61810-2RZ ein vielseitiges, zuverlässiges und kostengünstiges einreihiges Rillenkugellager ist, das sich in zahlreichen Branchen etabliert hat. Durch seine kompakte Bauweise, seine Fähigkeit, sowohl radiale als auch axiale Belastungen aufzunehmen, seine Eignung für hohe Drehzahlen und seinen geschlossenen Schutz eignet es sich für eine Vielzahl von Anwendungen, von Automobil- und Industriemaschinen bis hin zu Haushaltsgeräten und Elektrowerkzeugen. Durch das Verständnis über Modellbezeichnung, technische Spezifikationen und richtige Montage- und Wartungsverfahren können Ingenieure und Hersteller die Leistung und Lebensdauer des Lagers 61810-2RZ maximieren. Ob in Hochgeschwindigkeits-Elektromotoren oder schweren Industriemaschinen – das 61810-2RZ beweist weiterhin seinen Wert als zuverlässige und unverzichtbare Komponente in der modernen Maschinenkonstruktion.
